GH1131合金是一种高温合金，由铁、镍、铬、钼、钽、铝、钛等元素组成。它具有良好的高温强度和耐久性，其力学性能在高温下能保持稳定。该合金在高温下具有良好的抗氧化性和耐腐蚀性，能在极端环境下长期稳定运行。
GH1131化学成分：
GH1131热处理制度：
摘自HB/Z140、GB/T14995、GJB1955和YB/T5245,各品种的标准热处理制度为:
a)冷轧薄板、热轧板,固溶处理:1130℃~1170℃/AC,其中保温时间:δ≤3mm,8min~12min;δ3mm~5mm,12min~16min;
b)热轧和锻制棒材,1160℃士10℃/AC,保温时间根据棒材直径而定。
GH1131热导率；

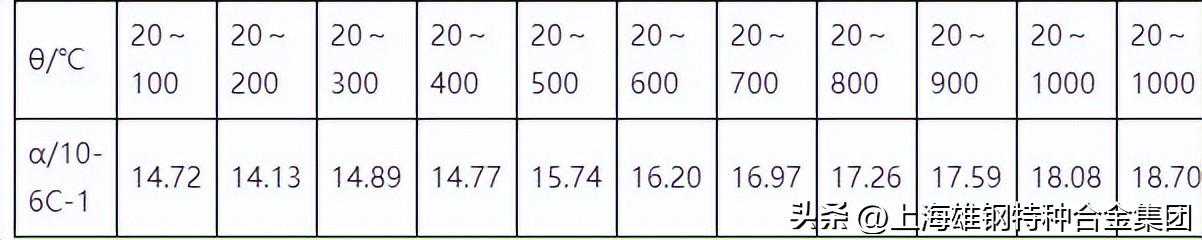

GH1131线膨胀系数；
GH1131密度；
ρ=8.33g/cm3
GH1131电性阻率；
GH1131磁能型；
合金无磁性
GH1131抗氧化性能；
合金在空气介质中试验100h的氧化速率和晶界氧化深度
GH1131合金具有以下优点:
1.高温强度:GH1131合金在高温环境下的屈服强度和抗拉强度优异，能够满足高温应力和载荷的要求。
2.优异的耐腐蚀性:GH1131合金具有良好的耐腐蚀性，能抵抗一般氧化和腐蚀介质的腐蚀。
3.热稳定性好:GH1131合金具有良好的抗热疲劳性能和热稳定性，能在高温下长期稳定运行。
GH1131焊接工艺规范：
GH1131合金具有良好的焊接性能，可采用点焊、缝焊和氩弧焊等方法进行连接，并可获得满意的接头强度。该合金可与GH3030、GH3039、GH3044和GH1140等合金焊接，接头性能良好。
GH1131应用:
已用于制造火箭发动机燃烧室隔板、涡轮燃气进气道、燃气发生器收敛段、锥形导向器、涡轮弯头、法兰等零件，工作温度700~1000℃，工作时间短。长期工作在700~750℃的航空发动机加力燃烧室气缸、加力燃烧室、隔热板、稳定器、调节器等零部件；在700℃以下长期工作的地面燃气轮机的火焰筒灯零件。
总之，上海雄钢合金致力于高性能材料的创新与研发，随着科技的发展和工业的进步，高温合金也在不断的发展升级，目前，科研人员正在开发一系列新的高温合金，以改善其机械性能和加工性能，并探索其在更广泛领域的应用，未来，高温合金将继续发挥其独特优势，成为高性能材料领域的重要代表之一。
