大家好，我是雷工！
本篇学习精灵图的制作，以下为学习内容及相关笔记。
一、什么是精灵图精灵图是一种在外观上类似组合图，但内部嵌入了比较丰富的动画链接与逻辑控制，工程开发人员只要将其从精灵图库中调出来放置在开发画面上，然后再做少量的修改，就能完成较复杂的控制功能。
精灵图可以由图元对象、自定义变量、自定义属性及动画处理4部分组成。组成精灵图的图元对象可以是直线、曲线、矩形，圆形等基本图元或者它们的组合图，也可以是精灵图对象，即精灵图的开发是可以实现嵌套的。

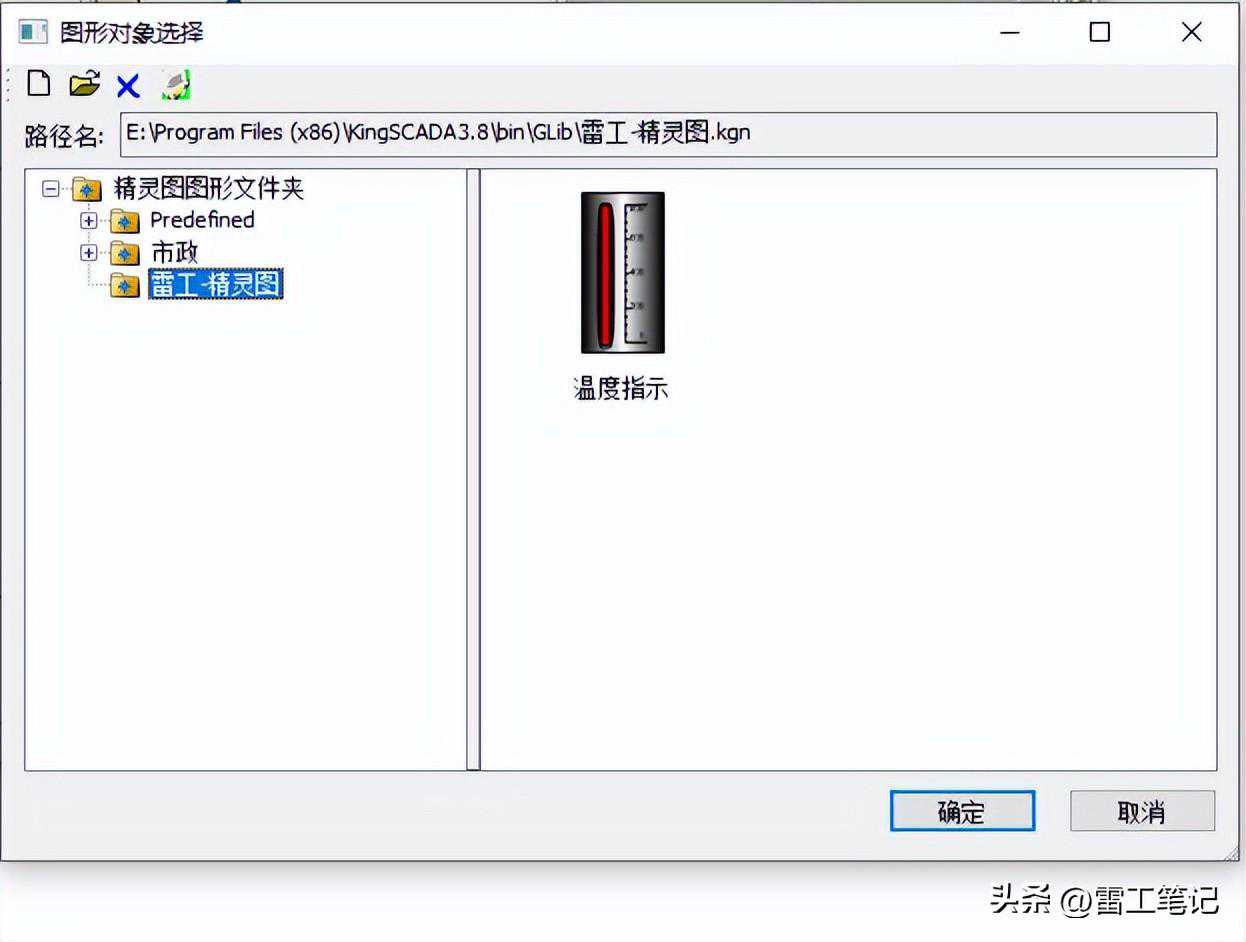

的精灵图库中提供了大量的实际工程中经常会应用的精灵图，用户可以直接应用，假如精灵图库中没有满足我们应用要求的精灵图，我们也可以自己开发精灵图，然后将其放到图库中，供日后开发重复使用。
下面可以制作一个温度指示的精灵图，这个精灵图既可以显示温度数值，也能够显示温度的高低指示。
二、了解精灵图开发界面

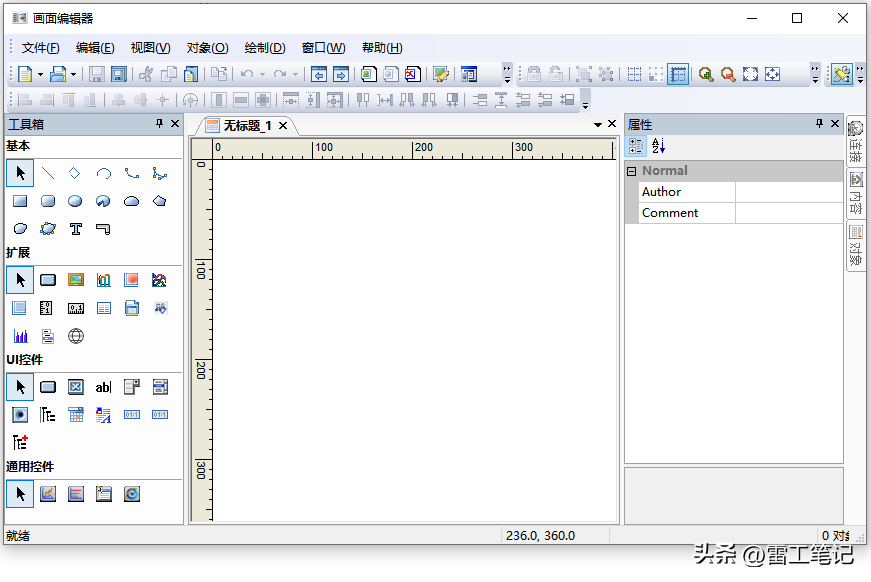

弹出精灵图开发界面如下图所示：
【精灵图开发界面】
精灵图开发界面与图形开发界面差不多，都是由菜单栏、工具栏、工具箱、图形编辑区、属性窗口等组成，操作方法也基本类似。唯一不同的点是，图形模型具有传播性，当对工程图形模型进行改动后，工程中该模型的所有对象都能自动做出相应改动，也就是对工程图形模型的修改能够传播到其他的对象中，而精灵图不具备这样的特性，精灵图被引用到画面中后，只能在画面中进行修改。
三、制作精灵图1、制作精灵图外形：

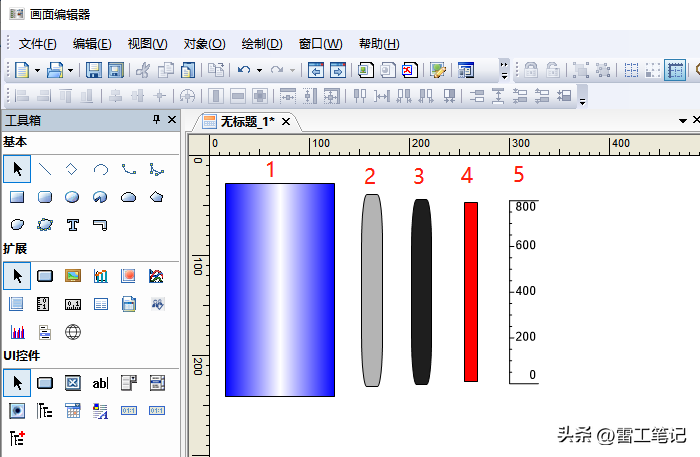

在图形编辑区编辑我们要做的精灵图形的外观，我们先利用矩形图元、文本图元，绘制出精灵图的各个组成部分，各个部分的颜色需要通过调色板进行调整，设置出我们需要的色彩。这个精灵图的外观有如下5部分：

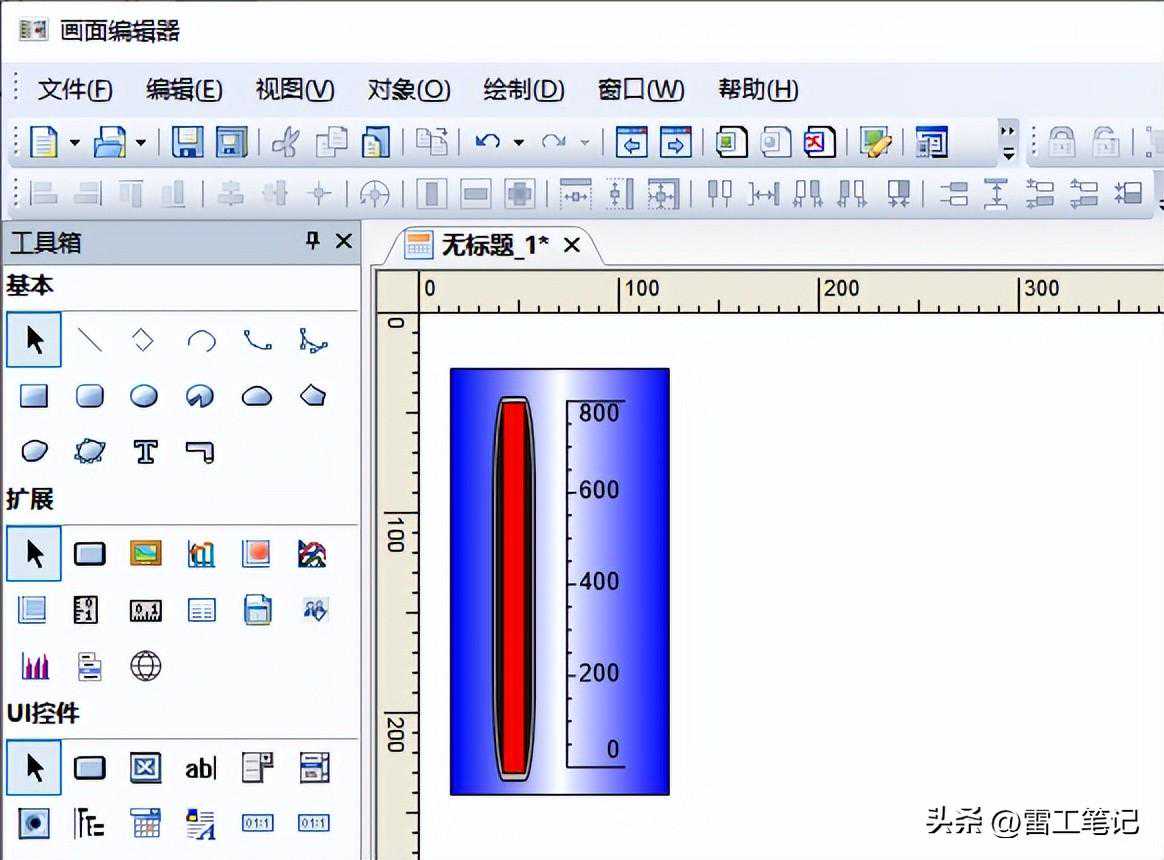

将各组成部分组合起来，合成我们需要的精灵图形，如下图所示：
2、创建精灵图的属性、变量
创建精灵图时我们需要考虑好精灵图在使用中需要暴露出哪些属性，需要具备哪些功能。以这个温度显示为例，我们需要的属性包含：整体的背景色、需要动态显示的温度指示的颜色、温度指示的量程范围。需要关联温度值的变量。

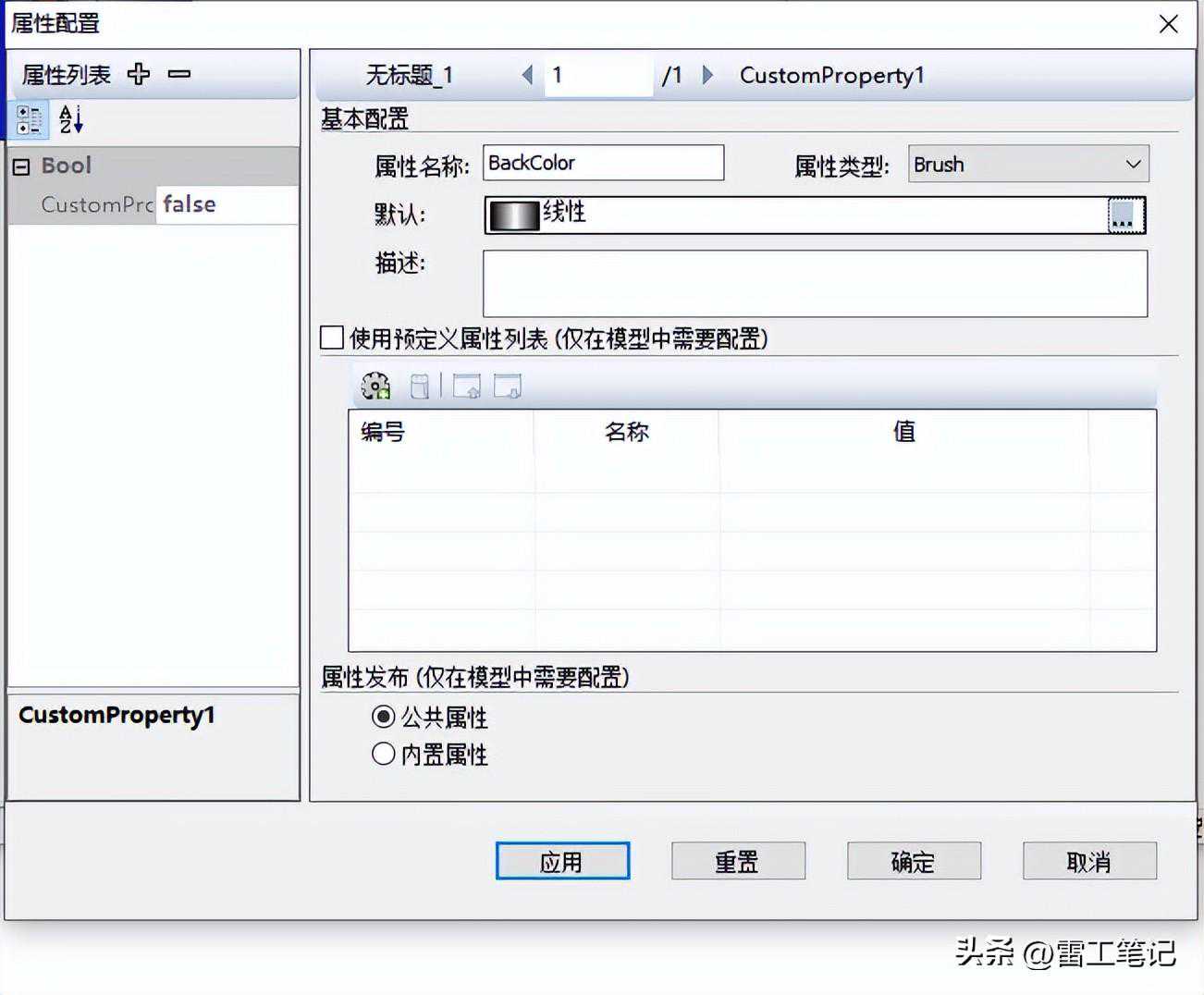

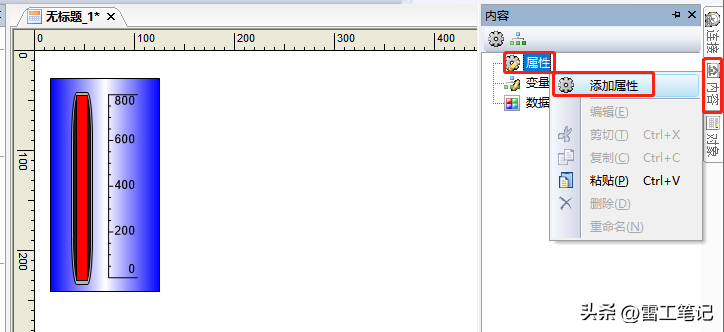

【定义属性】
按照这种方式我们可以再定义三个属性，温度指示颜色：WColor，类型：Brush；温度量程的最大值：Max，最小值Min，类型Float。
如下图所示，完成四个属性的定义。
【参数定义】

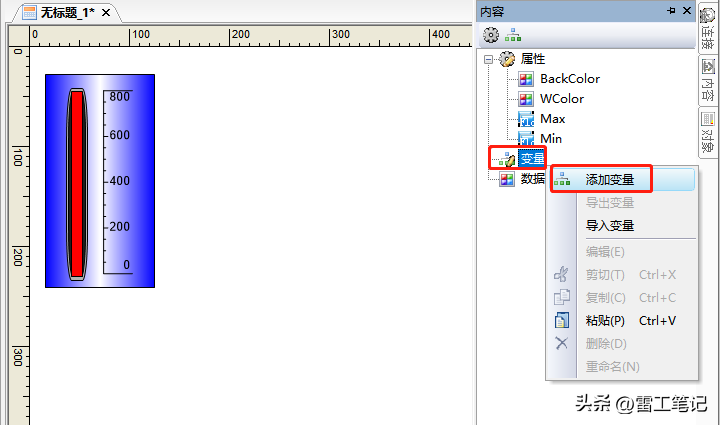

【添加变量】

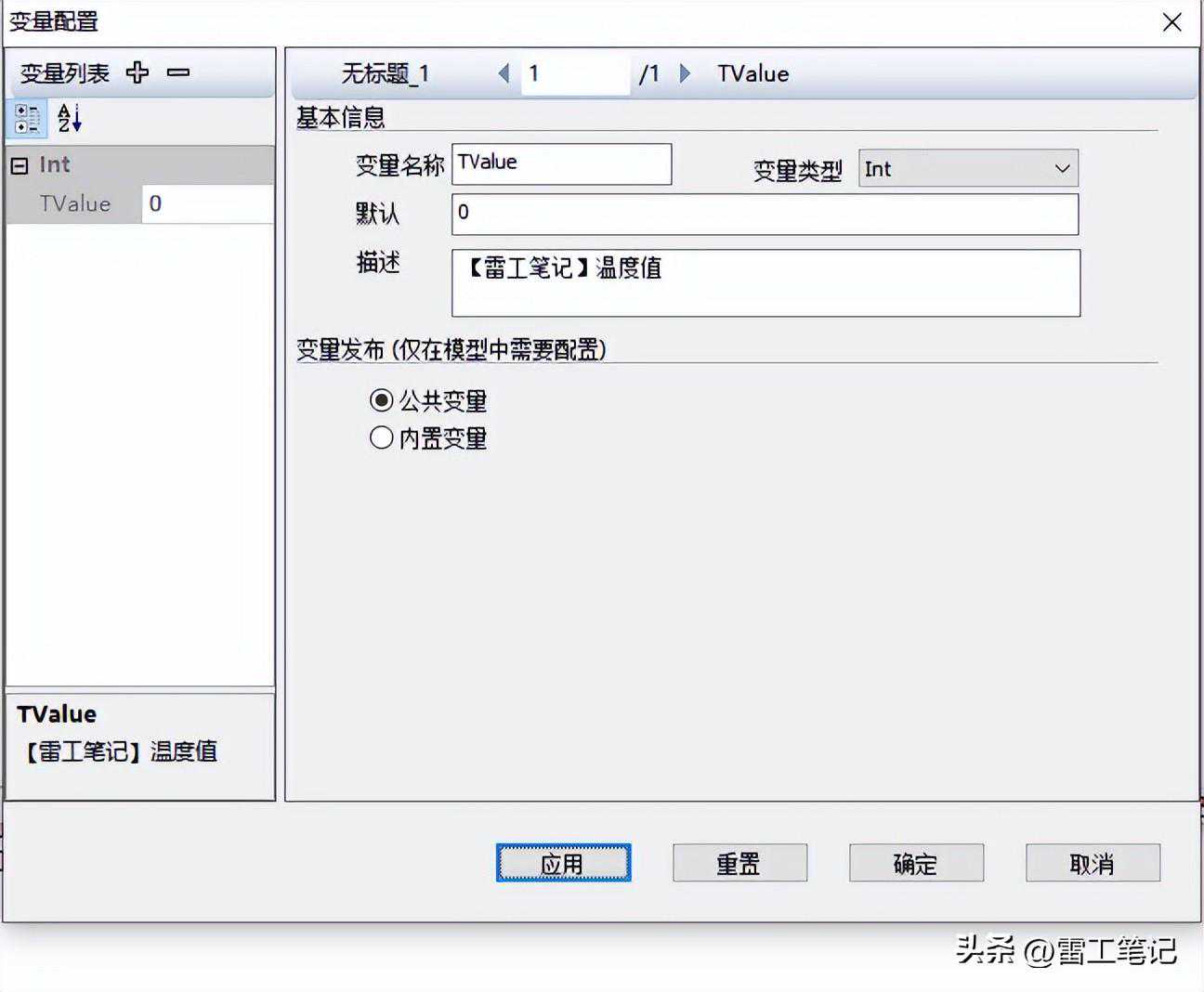

【变量配置】
变量名称设置为：TValue，变量类型设置为：Float，初始值：0。
精灵图的属性、变量配置完成。接下来定义精灵图的动画链接。
3、创建精灵图的动画链接
精灵图的动画链接主要是指将前面定义的属性、变量与精灵图的具体图元链接起来。

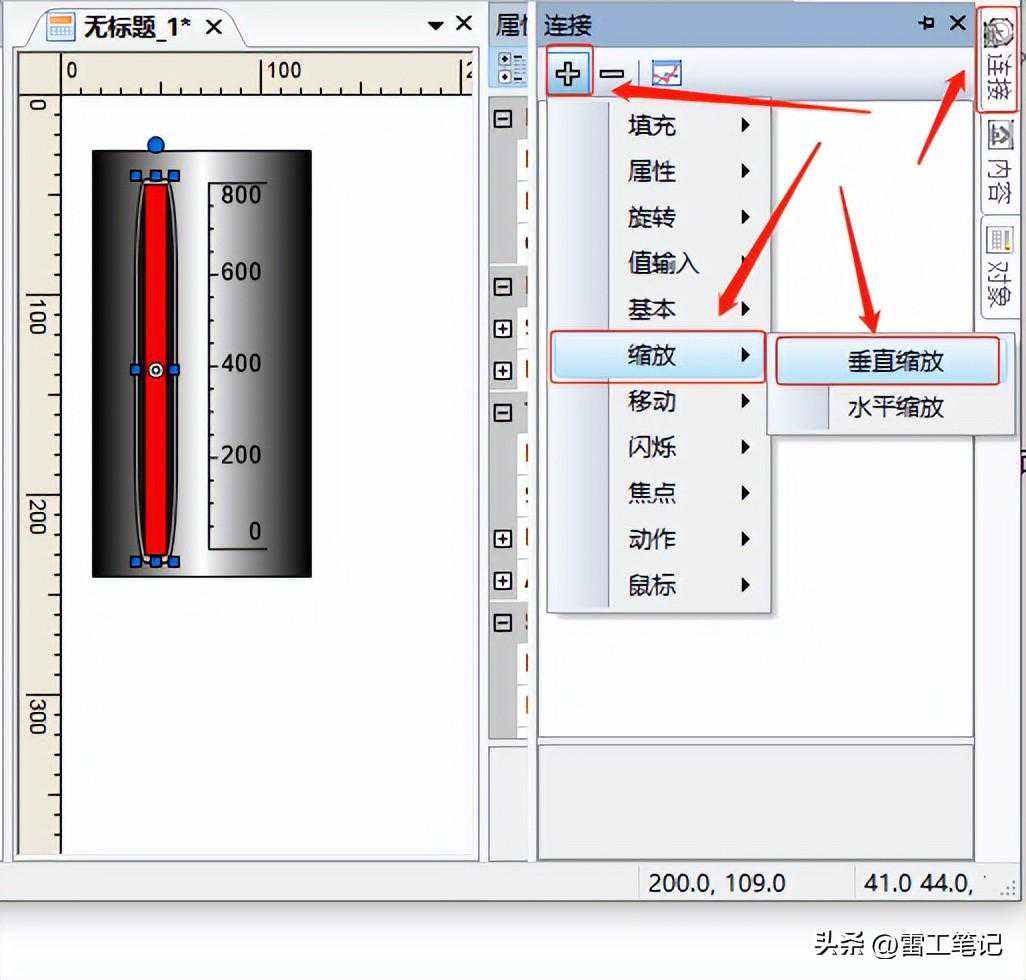

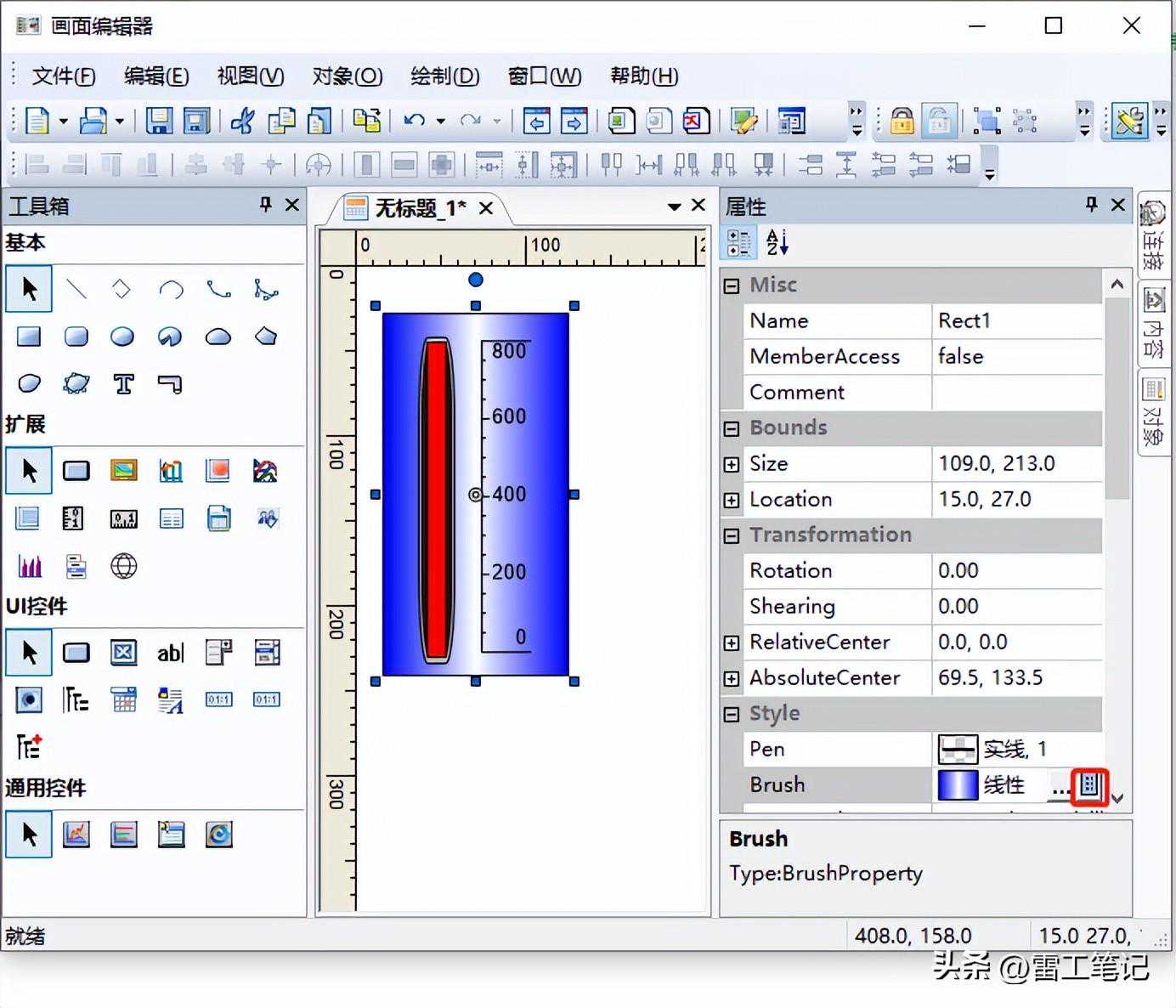

【BackColor属性选择】

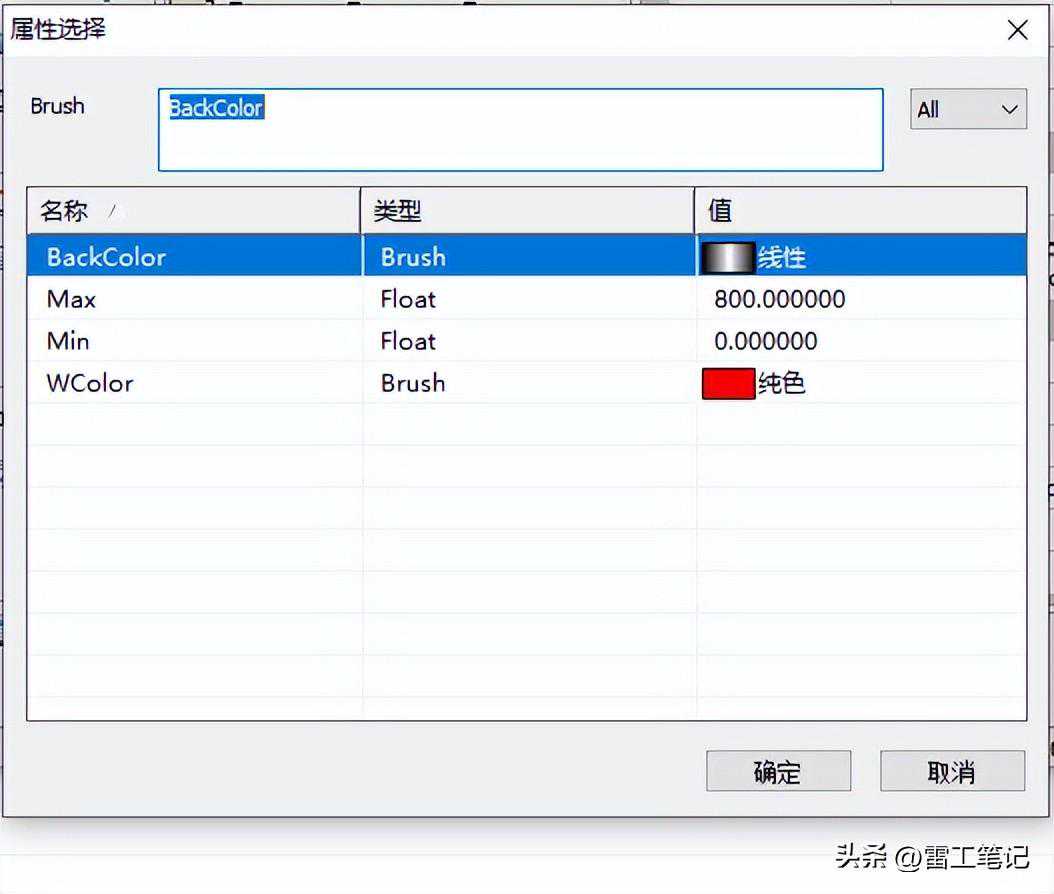

弹出如下图所示的对话框，然后进行相关设置：
选择关联的变量：TValue，此处只能够选择定义的精灵图的内部变量。

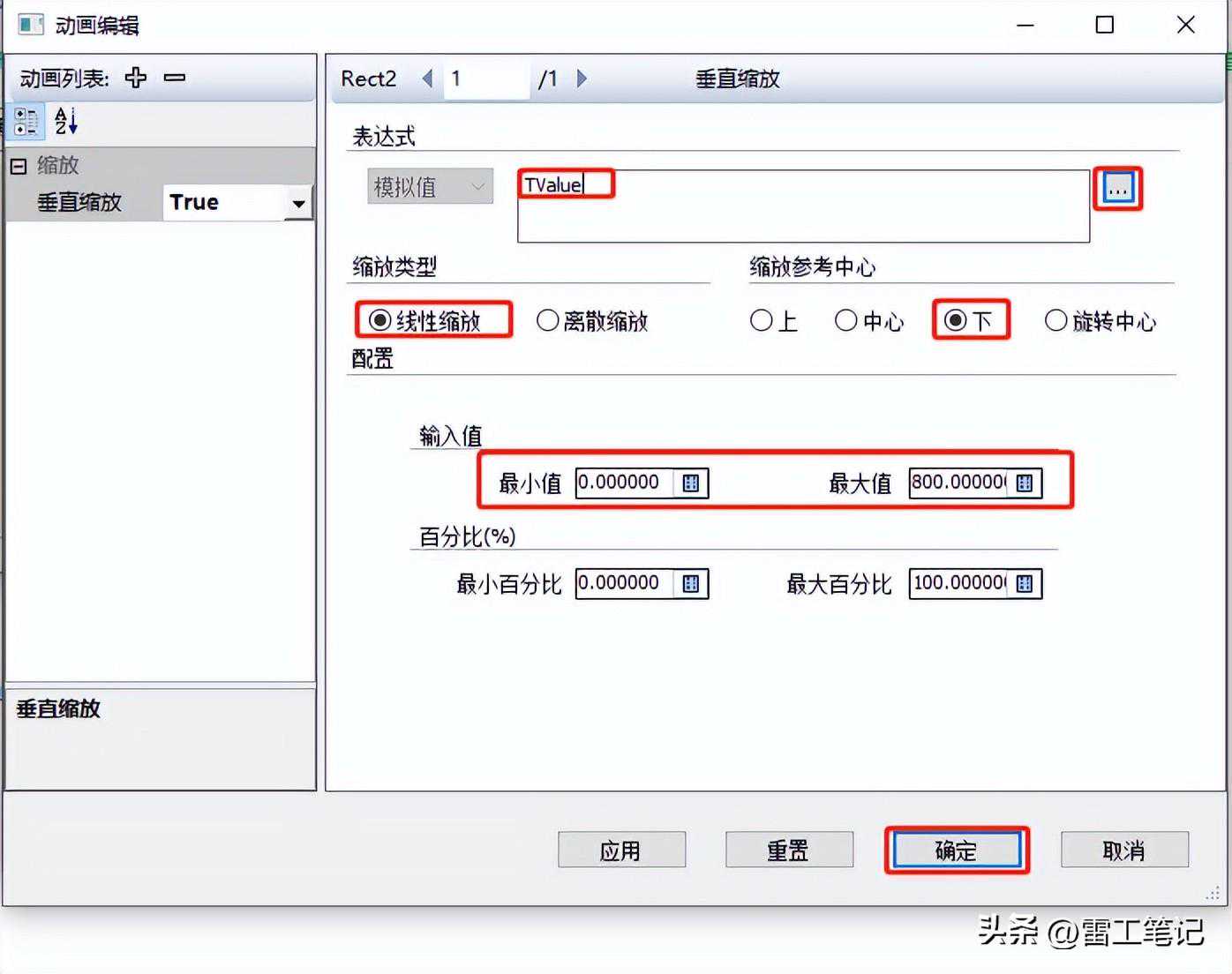

选择缩放类型为：线性缩放。选择缩放的参考中心为：下。
【缩放动画连接定义】
4、保存精灵图
保存之后再打开精灵图，如下图所示：
精灵图的制作不仅仅是用基本作图工具来绘制，我们也可以利用现有的精灵图通过修改来生成新的精灵图。
四、应用精灵图1、通过虚拟串口虚拟一对串口，COM6，COM7；
2、使用ModbusSlave软件虚拟MODBUS从站设备连接COM7；
3、KingSCADA的IOServer连接COM6；
4、编辑画面添加创建的精灵图，变量连接添加的IO变量；
5、运行效果：
运行效果
