一、PLC的类型：
1、小型PLC
一体式结构、I/O点数：256点(384点）、
多用于单机控制
如：FX1S、FX1N、FX2N、FX3U、FX3G整体化PLC,注：F1、F2、FX1、FX2、FX0N、FX0S均已停产。
2、中型系列PLC
模块化结构、I/O点数：2048点
用于较大规模控制
特点：L系列PLC体积小，功能强大；如L02CPU，L26CPU等。
3、大型系列PLC
模块式结构、I/O点数：4096点、运算速度快、网络功能强
满足大型控制系统要求
如:QnA系列PLC:Q3ACPU、Q4ACPU；Q系列PLC:Q00J、Q00Q001Q02HQ06HQ12HQ25HQ03UDQ04UD(E)HQ06UD(E)HQ13UD(E)HQ26UD(E)H
二、PLC的运行原理：
PLC采用存储程序循环扫描的工作方式，一次扫描称为一个周期。1个扫描周期的组成如下：
三、GXDeveloper软件的使用说明

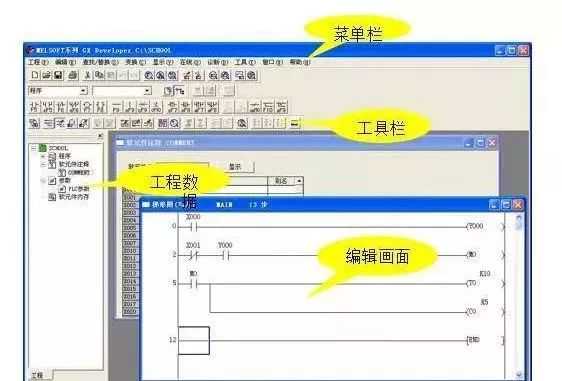

1、GXDeveloper的画面构成和基本操作

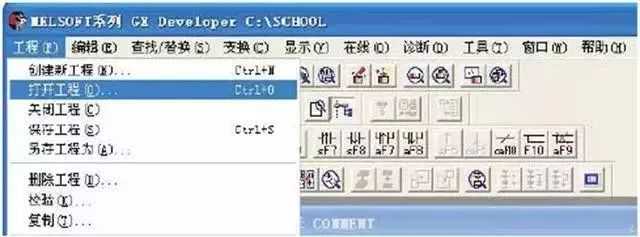

1）菜单栏
2）工具栏
工具栏的内容是可以移动和装卸的，所以，显示项目和配置因不同环境而异。将使用频度较高的快捷配置为快捷按钮，对比在菜单栏中进行选择，可以直接执行相应功能。

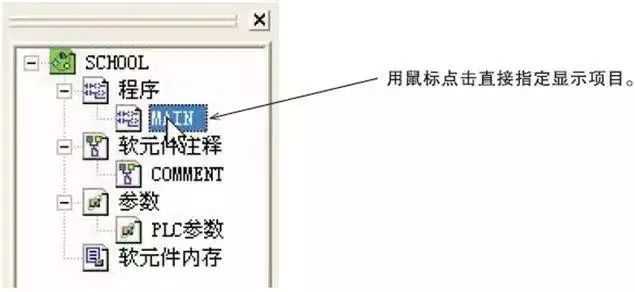

3）工程数据一览表
梯形图编程窗口和参数设置画面等的“树形”显示。

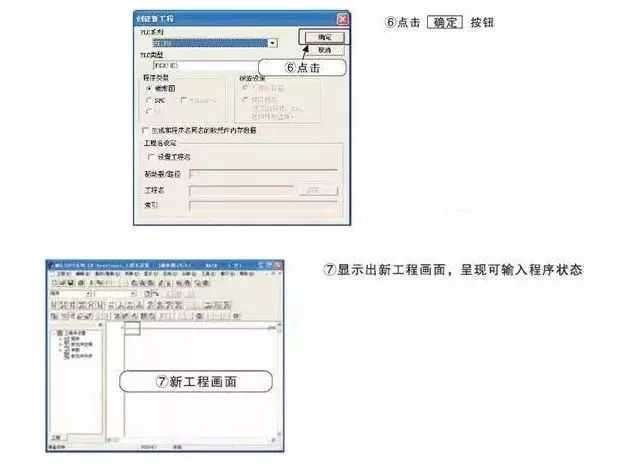

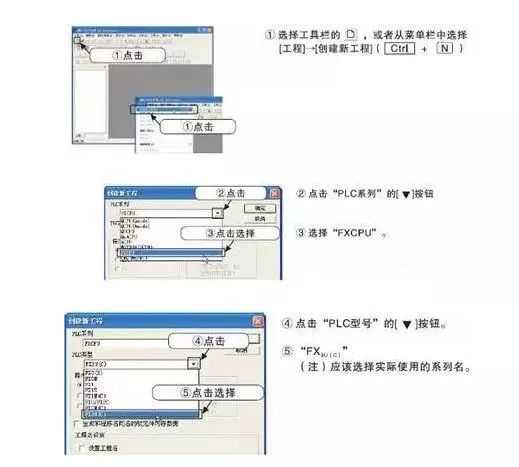

4）新工程的创建：

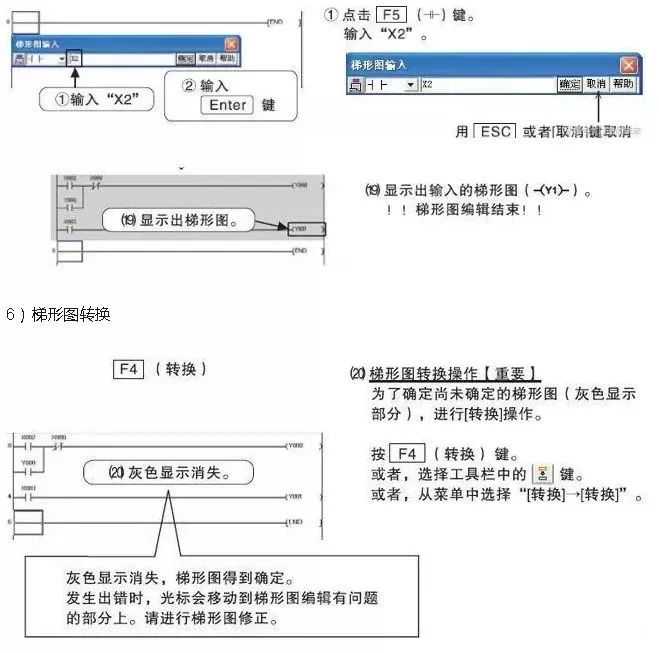

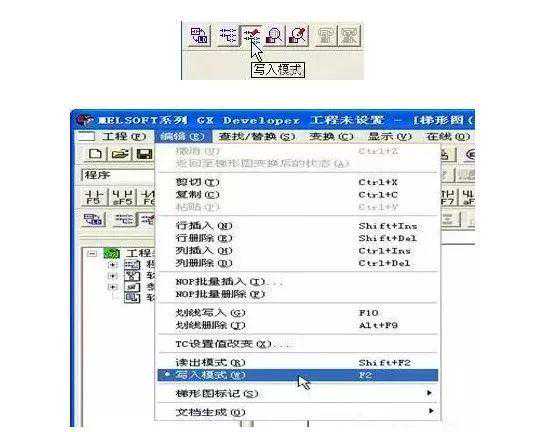

5）梯形图编辑
使用功能键或工具按钮编辑梯形图，功能键和梯形图符号关系显示在工具栏的按钮上，编辑梯形图时，必须先设置在“写入模式”。

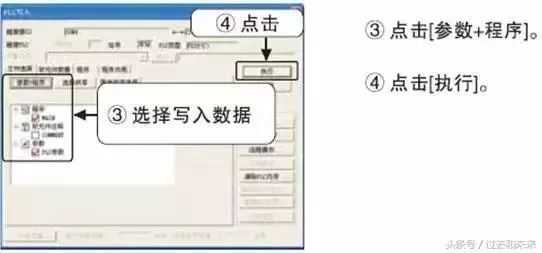

7）将程序写入PLC：

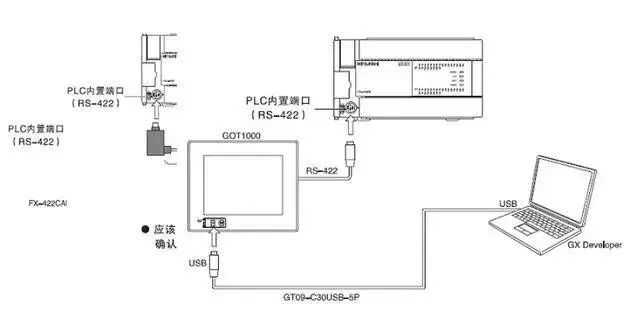

⑴电脑与PLC连接

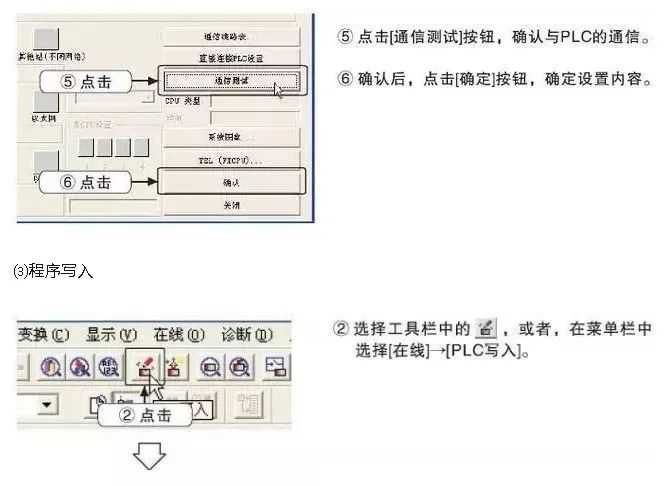

⑵GXDeveloper的传输设置
2、添加注释和声明

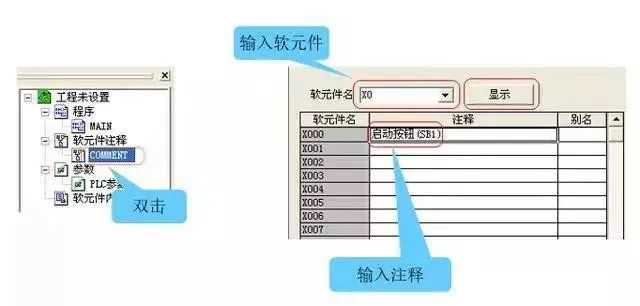

创建软元件注释：通过列表进行输入操作

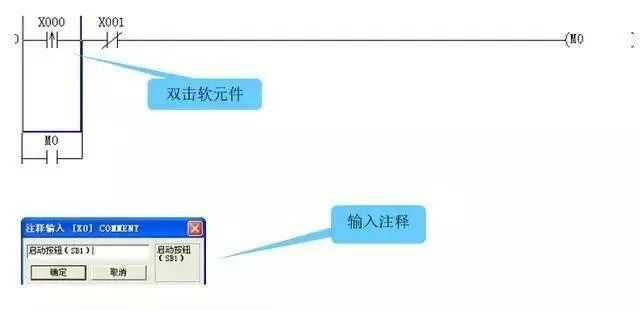

创建软元件注释：通过梯形图进行输入操作

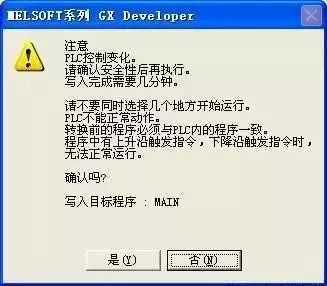

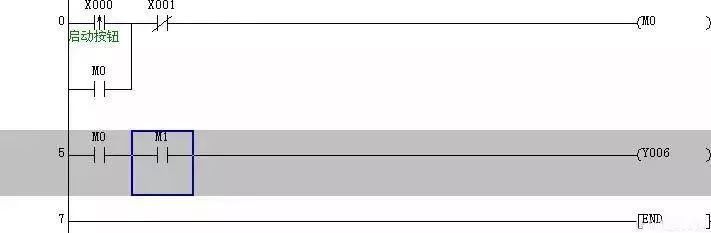

3、在线修改程序(RUN中写入)
该功能在PLC处于RUN状态时，只将更改过的梯形块写入PLC。由于该功能不对整个程序进行传送，可在短时间内完成程序的写入，很适合现场调试的场合。
