本方案用于解决不同型号的三菱PLC之间基于N:N通讯协议下的无线通信实现方法。本方案以三菱FX5U与FX3UPLC为例，实现三菱不同型号PLC之间的无线N:N通讯。采用达泰电子日系PLC专用无线通讯终端——DTD435M，作为实现无线通讯的硬件设备。
■方案概述
无线N:N网络
把FX5u设置为主站，另一台FX5u设备为从站，以及一台FX3U也设置为从站，通过西安达泰电子DTD435MC建立N:N无线通讯。无需更改网络参数直接替换有线连接。
■测试设备与参数
◆主站三菱PLC型号：FX5U×1台
◆从站1三菱PLC型号：FX3U×1台
◆从站2三菱PLC型号：FX5U×1台
◆通讯设备型号：日系PLC专用无线通讯终端DTD435MC×3块
◆通讯协议：N:N协议
◆主从关系：1主2从
◆通讯接口：Rs485接口（两线制）
◆供电：9-24VDC
◆传输距离：100米，500米，1KM，3KM，20KM
■通讯设备DTD435MC主要特征:
◆直接代替有线RS485方案，实现无线组网通讯；
◆全数字无线加密方式，保证数据安全可靠；
◆直流9~24V宽电源电压供电，平均工作电流小于50mA；
◆精美铝合金外壳：120×105×30mm，4个条形安装固定孔；
◆通信接口：RS232/RS485；
◆支持标准串口协议：ModbusRTU协议、N:N协议
■接线方式
DTD435MC的Rs485-A端口接入三菱PLC自带的RDA与SDA端口；
DTD435MC的Rs485-B端口接入三菱PLC自带的RDB与SDB端口。

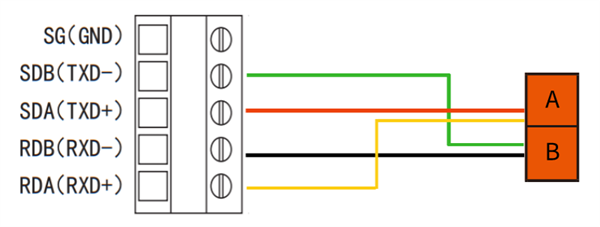

实物接线图如下▼
■FX5u实现N:N主站
新建工程：在导航栏的485串口配置，选择“简易PLC间连接”；
站号设置：设置为0号站，从站个数选择2个，通讯模式选择为模式2；
软元件设置：选择FX3系列兼容，使用CH1；
■FX5u从站设置
■FX3U从站设置
■无线通讯测试
依次进行主站与对应从站之间的通讯测试。
