给大家展示一下我的学习成果吧，分享一个利用wincc实现和smart的以太网通讯来操控SMART和变频器的modbus通讯的实例。
一、首先我们需要一台200smart的plc、一个485的接口、2根1.5平方的电缆、一根网线、2台变频器、一台电脑。

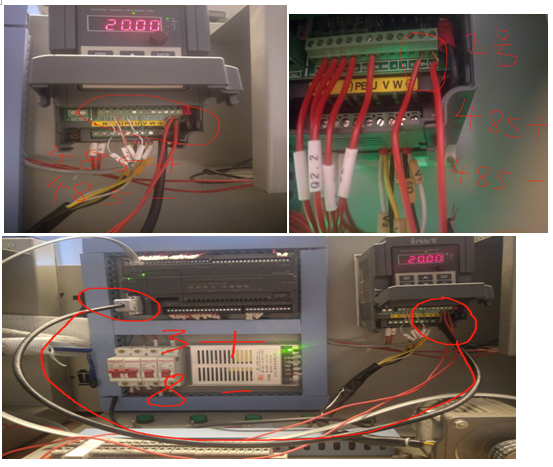

二、这里我使用的是2台英威腾的变频器，就把两台变频器的485通讯端子正接正，负接负，和PLC485接口的3号针和8号针接在一起（3正，8负），用网线链接PLC和电脑。如图：
三、硬件连接完成以后我们开始编写通讯程序：

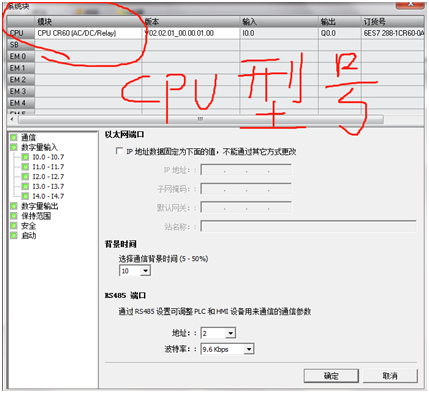

1：硬件组态（只实现通讯功能，没有考虑断电保持所以没有设置）。

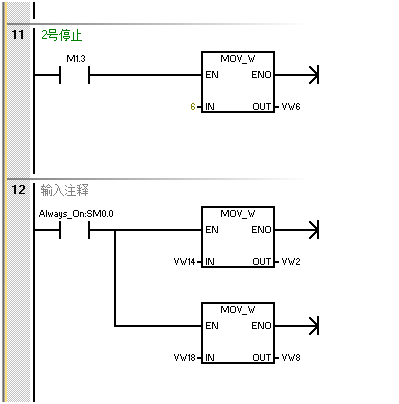

2：编写程序：
第一步：上电初始化程序。

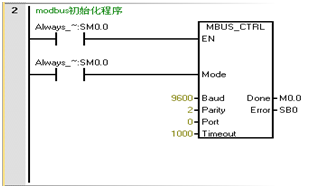

第二步：调用MODBUS库进行通讯初始化。

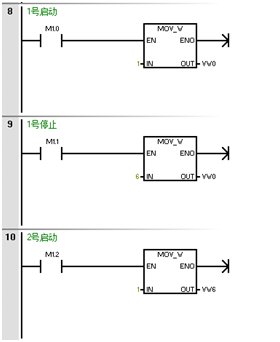

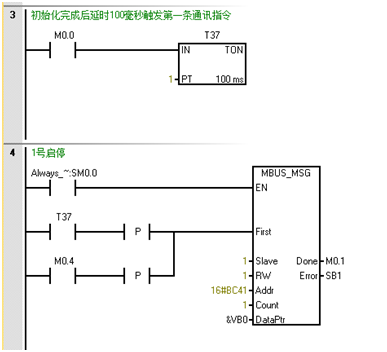

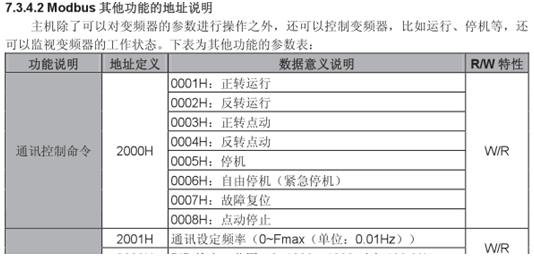

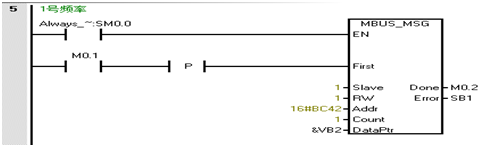

第三步：用初始化完成位延时100ms触发第一条通讯指令，内容为：将vw0的值写入1号站的地址为2000H寄存器（2000H为16进制需要转换成十进制后加40001然后转换为16进制得出16。
程序编写完成以后下载到PLC。

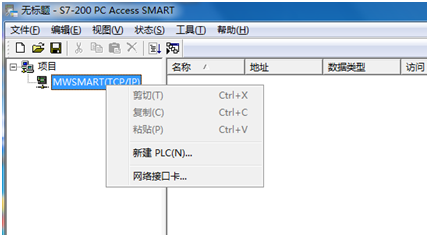

第四部：用PCACCESSSMART创建一个项目。

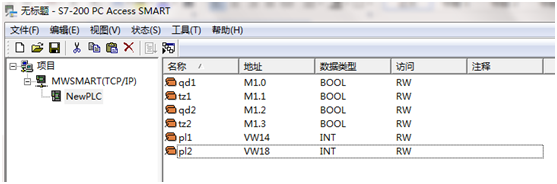

新建一个PLC将其地址设置为192.168.2.1，然后创建变量如下图：

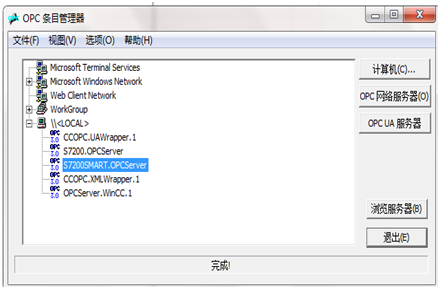

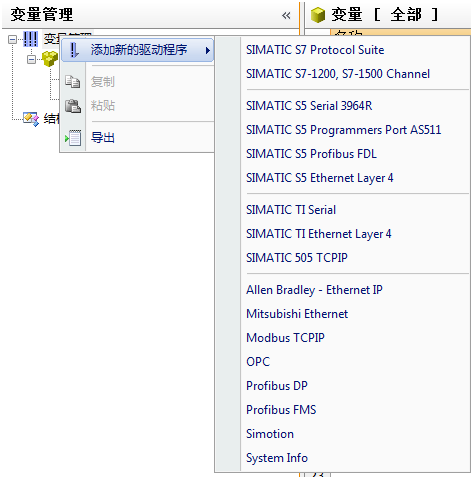

第五步：打开创建一个单用户项目。右击变量管理，在变量管理里面选择OPC
选择系统参数。

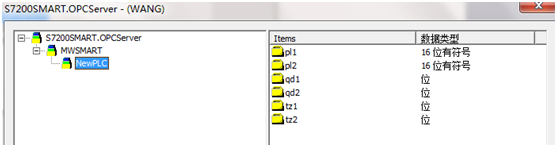

将刚才在PCACCESS里面创建的变量添加到WINCC。

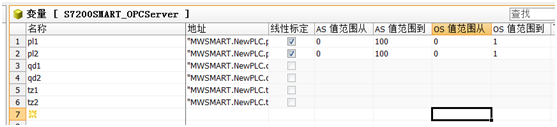

添加成功以后将PL1和PL2的AS-OS值标定一下。

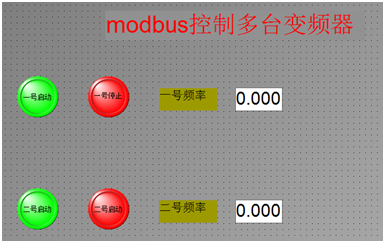

然后在WINCC的图形编辑器里面新建画面，如下图：
四、调整变频器的参数。先将其参数初始化。
然后设置
为2
为8
将通讯参数调整：
:1号变频器地址为1，2号地址为2。
:3波特率为9600。
:1偶校验一个停止位。
其他参数默认。
设置完成以后就可以在wincc里面控制两台变频器的启动，停止和频率。最多可以同时控制32台变频器。
