上一篇文章我们介绍了PROFIsafe地址有源地址和目标地址，源地址其实就是CPU的PROFIsafe地址，目标地址是故障安全模块的PROFIsafe地址。在硬件组态中设置好源地址和目标地址后，将组态下载到故障安全CPU中。此时，CPU还不能和故障安全模块进行PROFIsafe通信，因为还需要对故障安全模块进行地址分配工作。今天这篇文章，我们来介绍下如何分配PROFIsafe的目标地址。
本文包括如下几个主题：
ET200S/ET200M/ET200pro故障安全模块的PROFIsafe地址分配；
ET200SP/ET200MP故障安全模块的PROFIsafe地址分配；
S7-1200故障安全模块的PROFIsafe地址分配；
1、ET200S/ET200M/ET200pro故障安全模块的PROFIsafe地址分配
ET200S/ET200M/ET200pro分布式系统的故障安全IO模块都有一组DIP开关，需要将DIP开关设置成硬件组态中的PROFIsafe目标地址值。

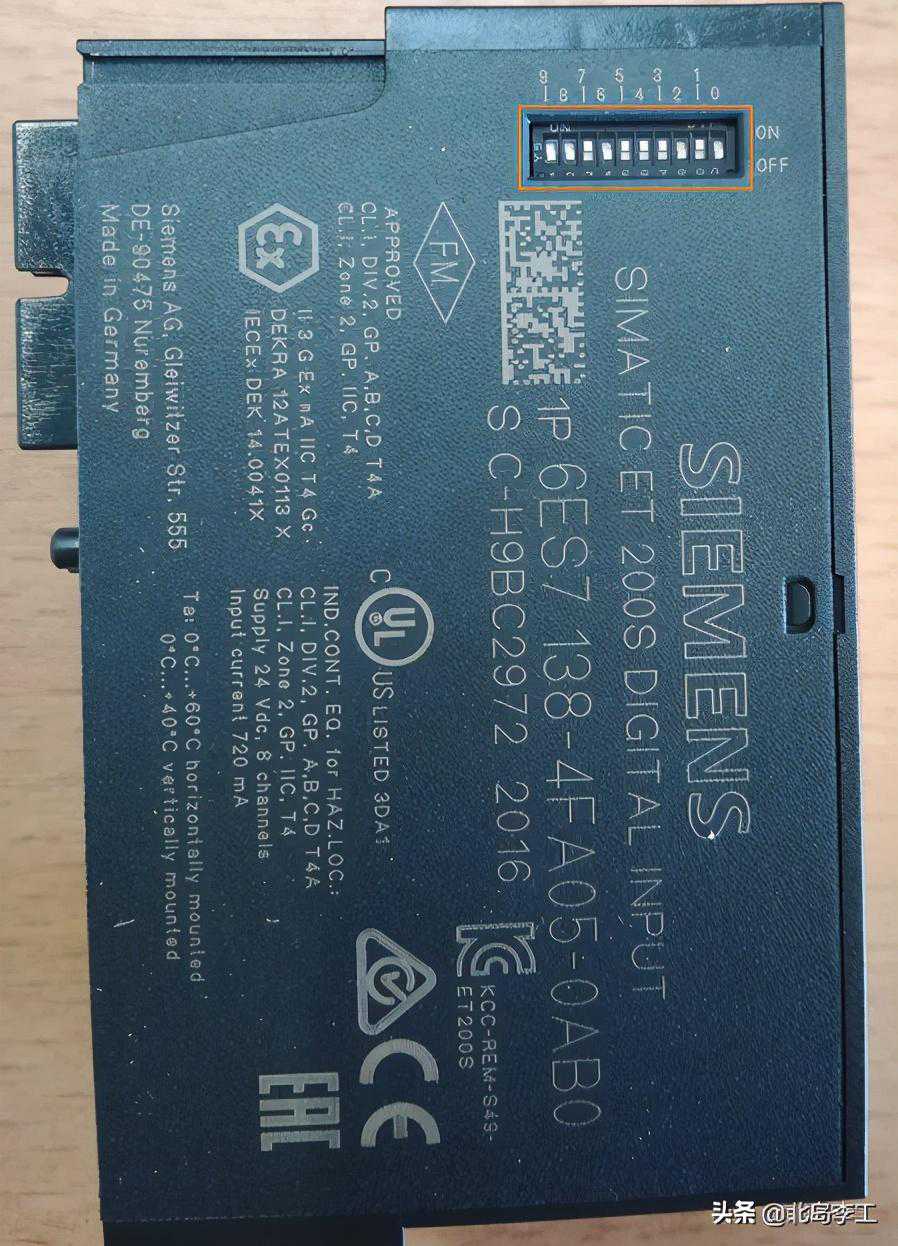

比如下面这张图是ET200S的一个故障安全数字量输入模块，模块的上部是一组DIP开关，总共有10个，最右边编号为0，往左依次增加。开关拨到上面ON位置表示数字1，拨到下面OFF位置表示数字0；

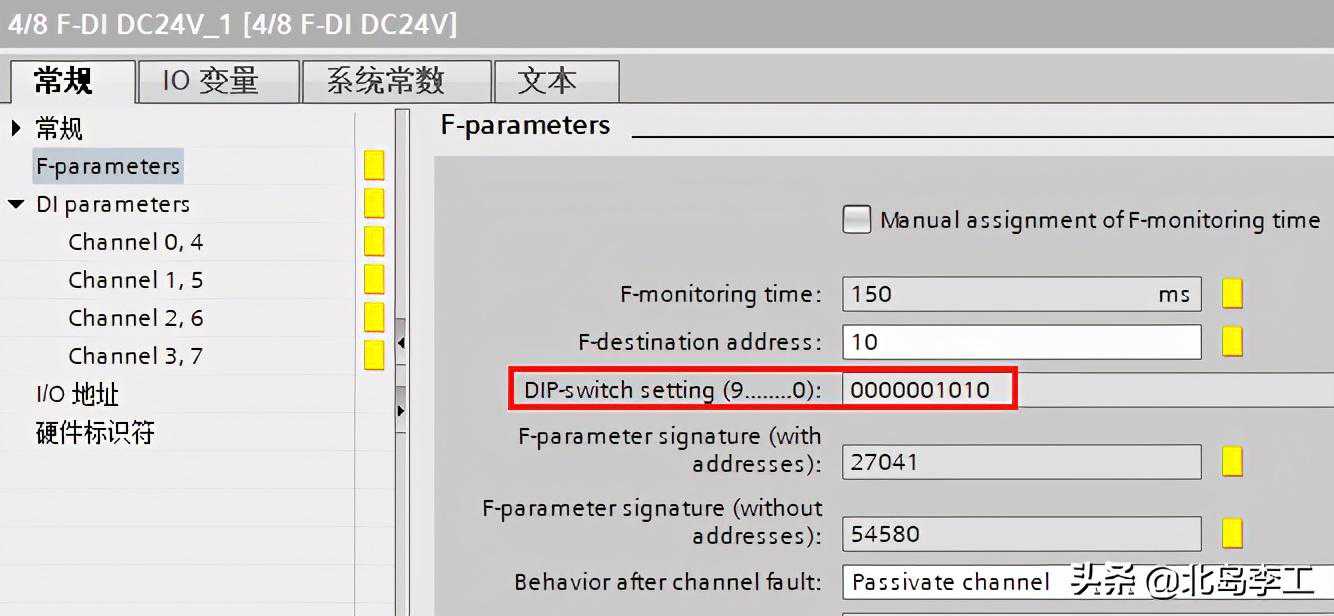

在硬件组态中，目标地址下面会显示DIP开关设置值，只需要按照该值将相应的DIP拨到ON或OFF位置就可以了，如下图所示：
2、ET200SP/ET200MP故障安全模块的PROFIsafe地址分配
ET200SP/ET200MP故障安全模块没有DIP开关，它们的PROFIsafe地址存储在模块的内部的存储器中，因此需要使用软件进行分配。

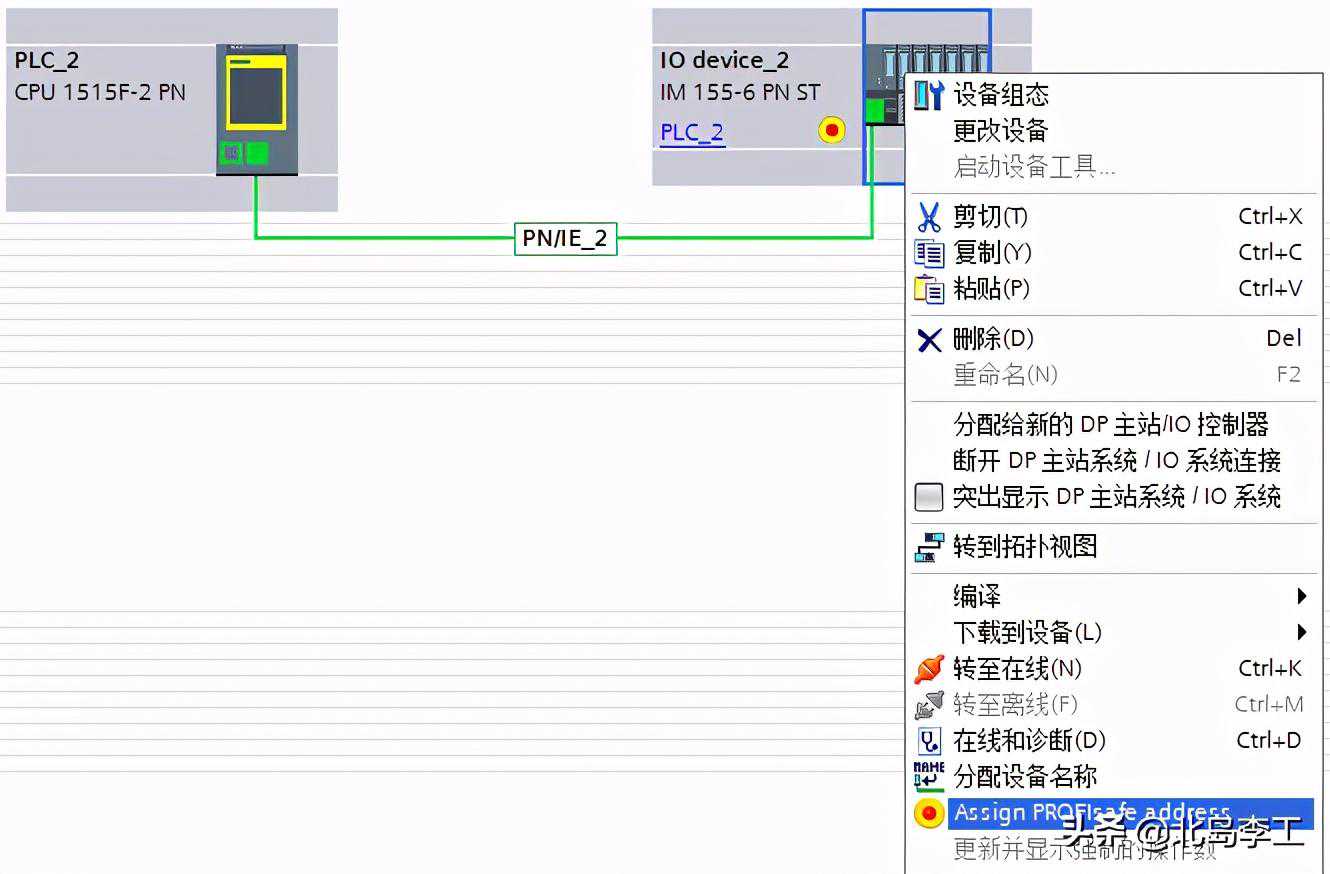

打开博途开发环境，在【网络视图】中选中要分配地址的子站，单击右键，在弹出的对话框中单击【AssignPROFIsafeaddress】，如下图所示：

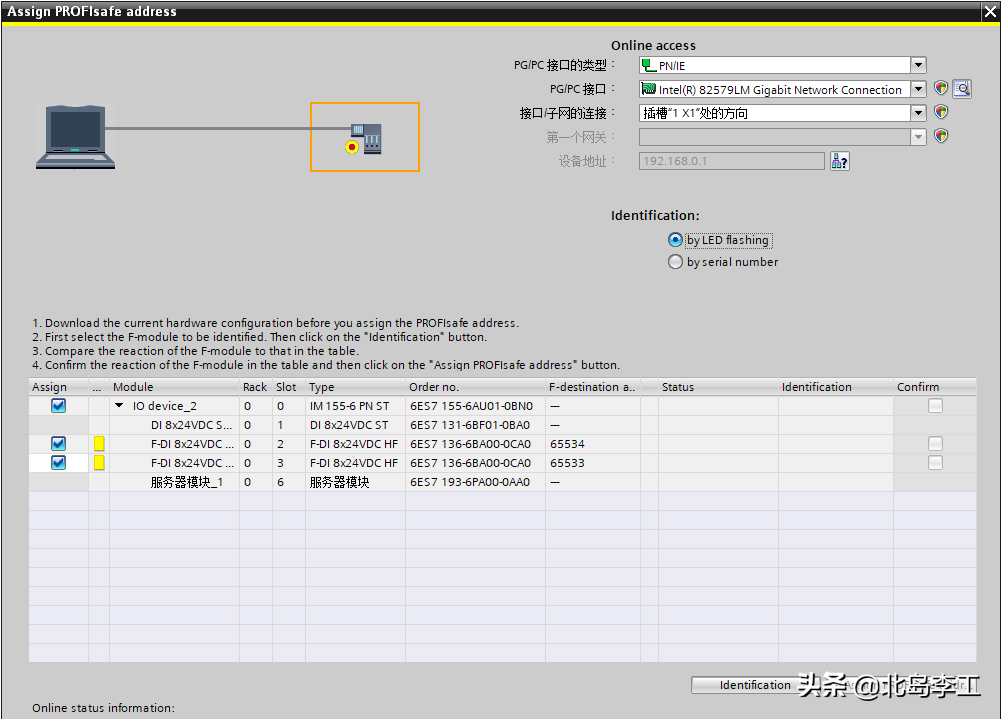

在弹出的对话框中，勾选带有黄色标签的故障安全模块，单击【Identification】识别按钮。识别完成后，勾选右侧的"Confirm"确认栏，单击【AssignPROFIsafeaddress】分配地址，如下图所示：
操作成功后，系统会有相应的提示。
3、S7-1200故障安全模块的PROFIsafe地址分配
S7-1200故障安全IO模块不需要专门进行PROFIsafe地址分配，组态下载完成后CPU会自动分配。
好了，关于西门子故障安全PROFIsafe地址分配就先介绍到这里。
