要实现用以太网对S7-200CPU编程，你需要有：
装有以太网卡的PC机，PC机上装有STEP7-Micro/WIN（以上）软件
能够通过PC/PPI电缆、或CP卡、或EM241与CPU做通信编程
CP243-1以太网模块
一个HUB（集线器）、或Switch（交换机）和网络电缆，或以太网直连电缆
首先你需要用STEP7-Micro/WIN软件，在ToolsEthernetWizard（以太网向导）中对CP243-1进行配置，为其设定IP地址、子网掩码等。
1.CP243-1以太网向导配置CP243-1模块是S7-200系列产品中唯一一款以太网通信模块，它既可以作为西门子以太网S7通信中的客户端，也可作为服务器。那么，如果想通过以太网通信与PC机中的STEP7-Micro/WIN软件通信，实现编程的上载、下载或在线监控，以太网向导该如何配置呢？下面将对CP243-1的以太网向导配置做详细描述。
首先，通过PC/PPI电缆使PC机与S7-200的通信成功，然后进入工具中的以太网向导配置界面，如图1所示：
图1以太网向导配置

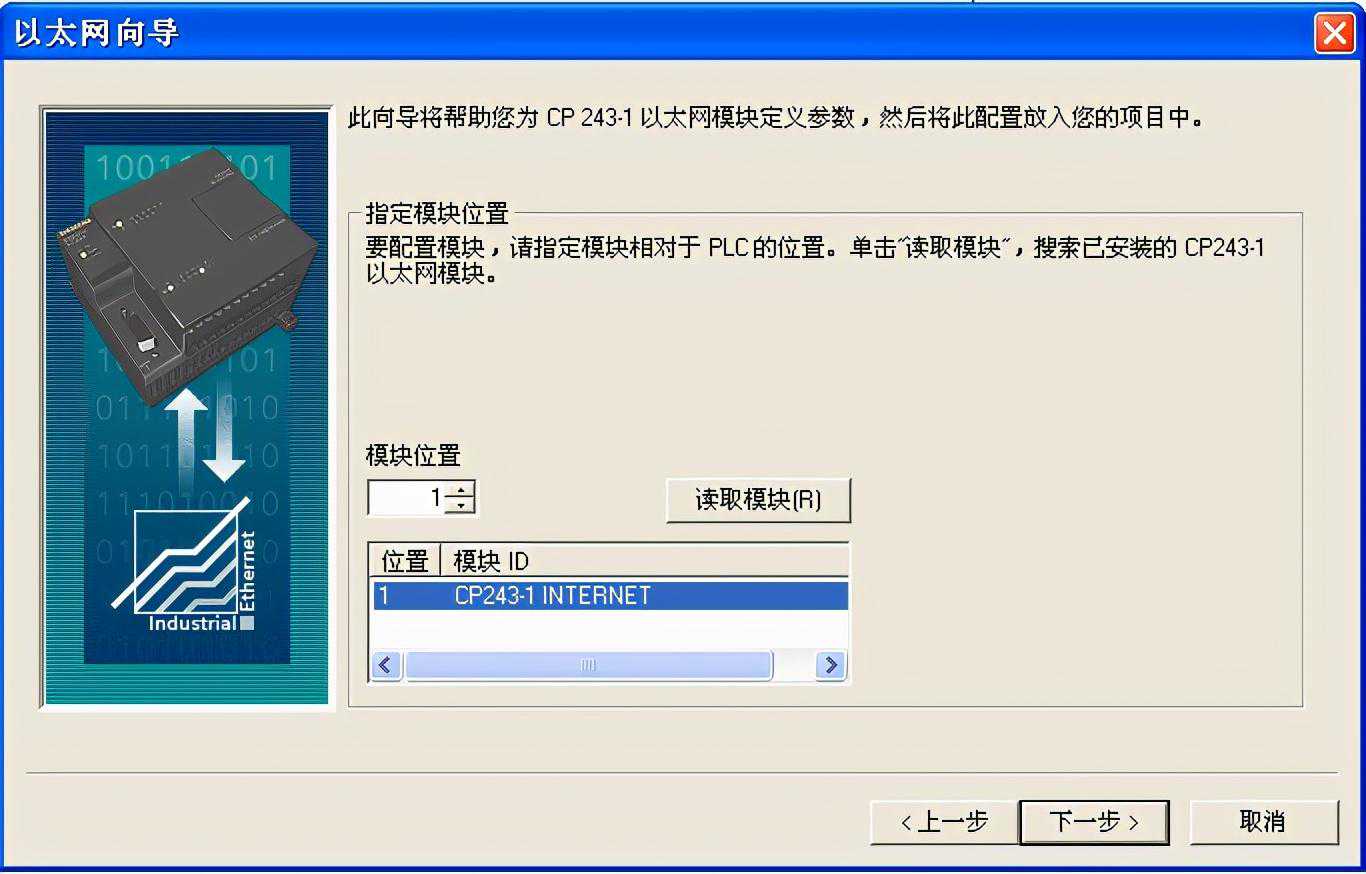

图2模块位置读取

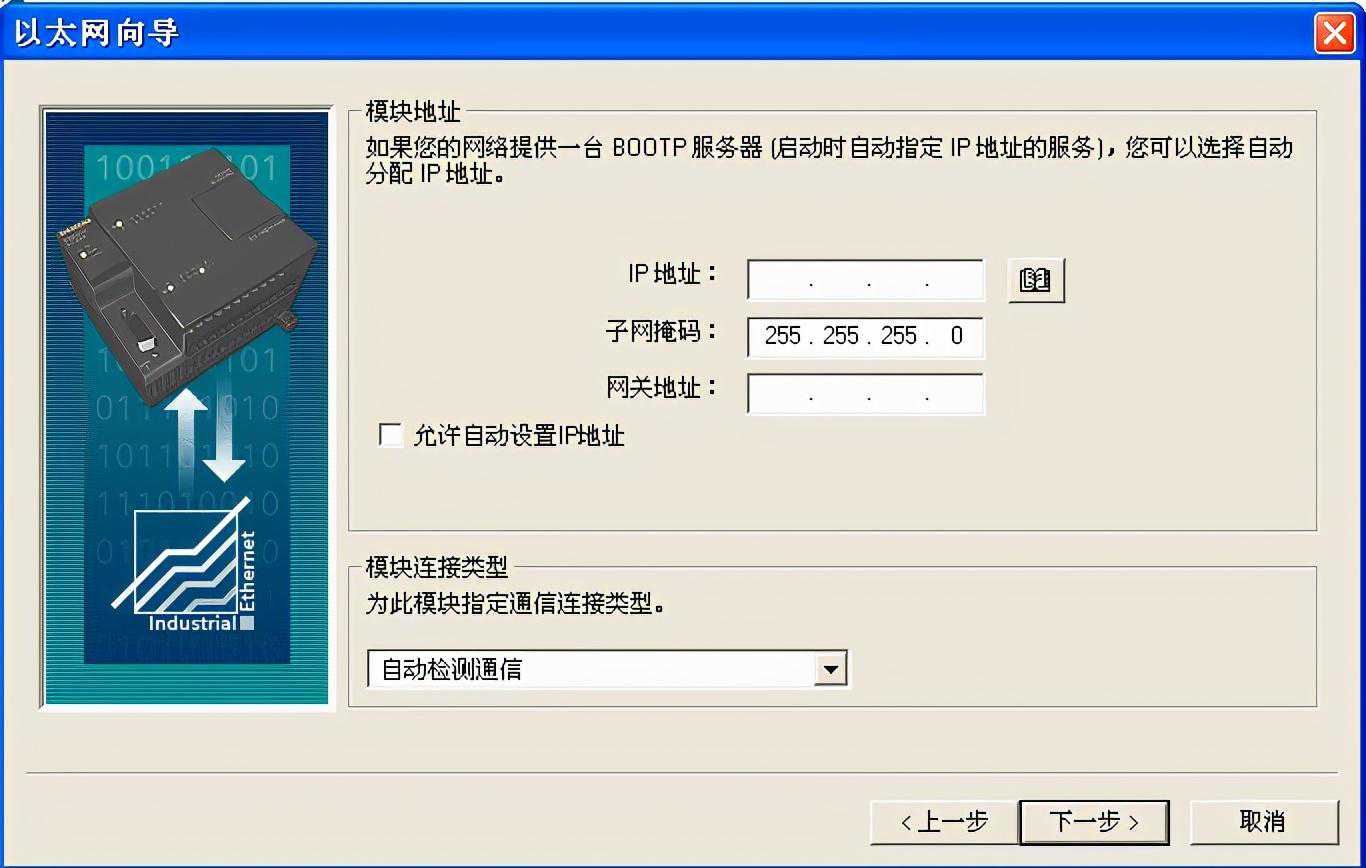

每个CP243-1模块都需要配置一个IP地址，如图3的界面所示。IP地址的设置需要在指定的对话框中进行设置。
图3IP地址分配界面

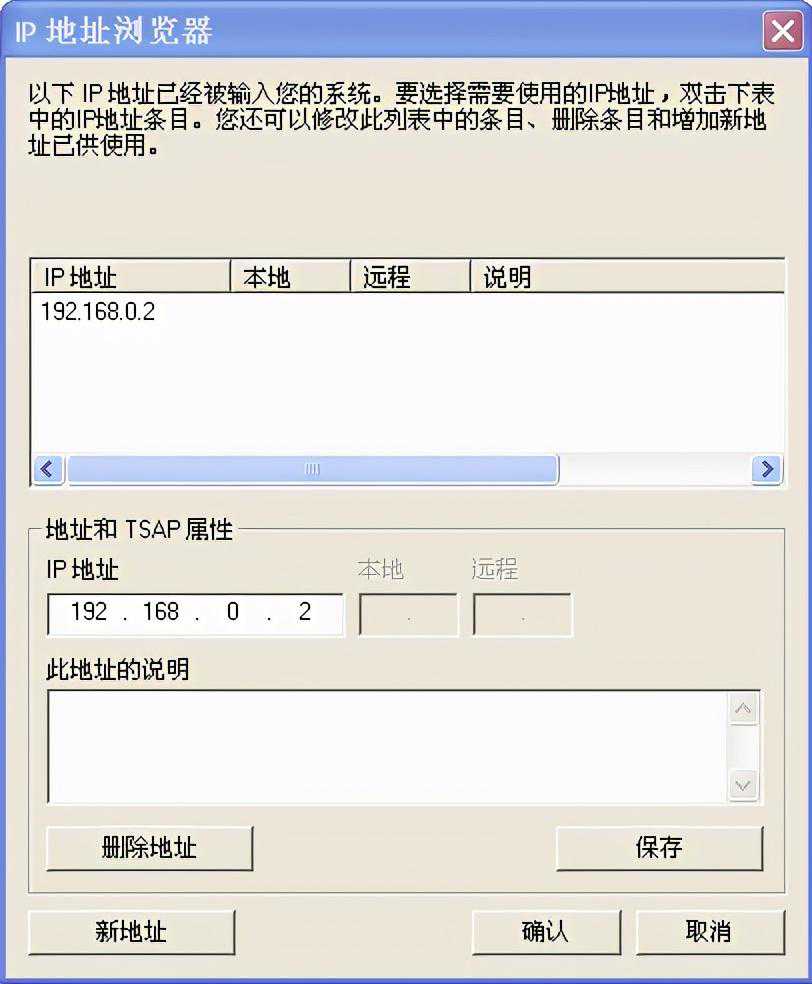

图4IP地址设定
CP243-1模块需要占用一个QB字节，该字节的地址不能任意填写，需要进行计算（如果通过自动读取模块位置的方式则会自动计算）。计算的规则就是从CPU本体的输出字节开始计算，依次排列到CP243-1的模块位置即可；也可以通过查看PLC菜单中的信息，找到CP243-1模块输出的起始地址。CP243-1模块的连接资源数目为8个S7连接加一个PG资源。该PG资源为S7-200的编程软件，所以在图5中可以不用建立连接数目。
图5设定QB字节地址及连接数目

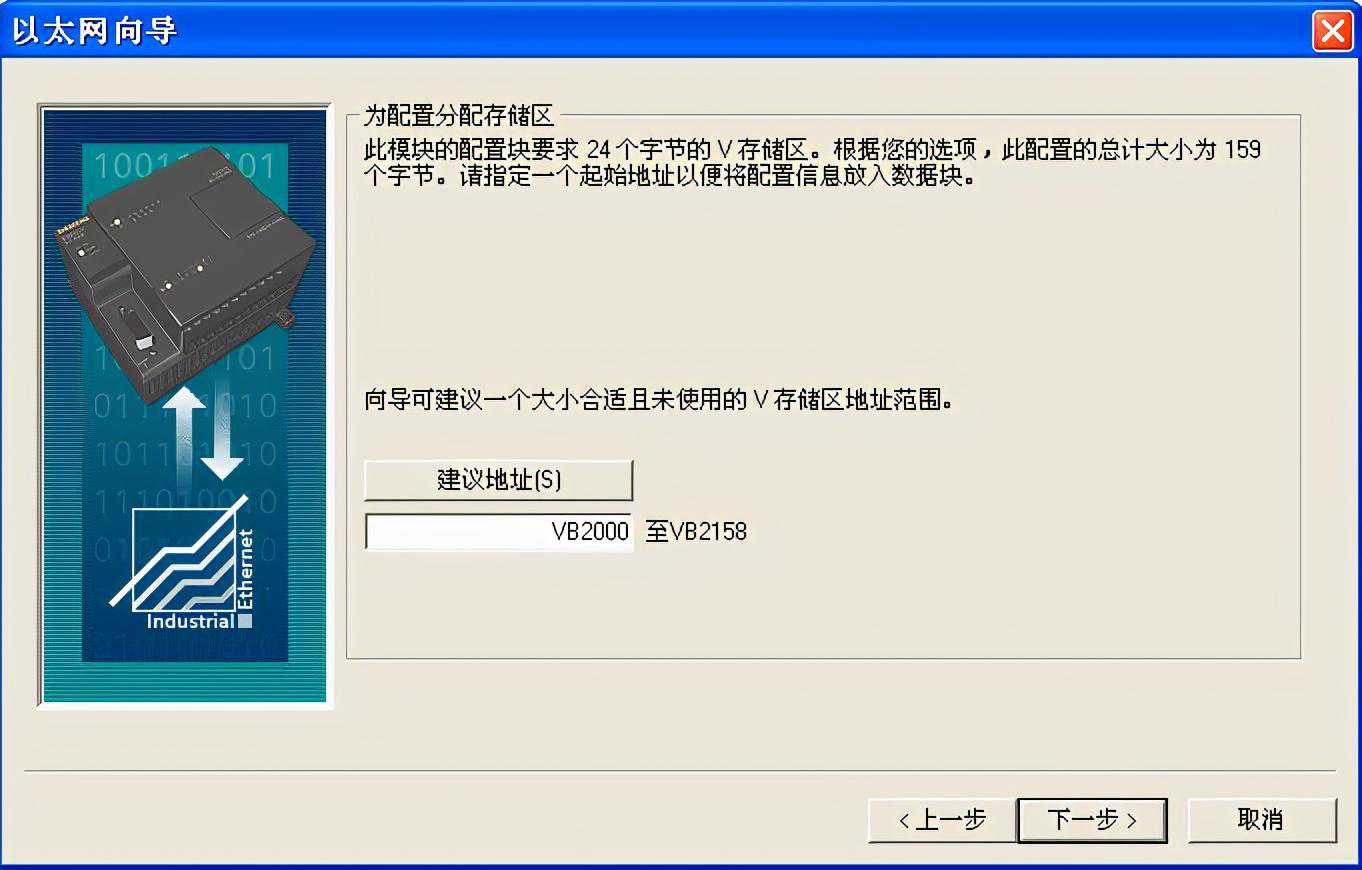

图6中会对以太网向导配置分配V存储区地址，该V区地址在程序的其它地方不能被再次使用。
图6分配V存储区地址

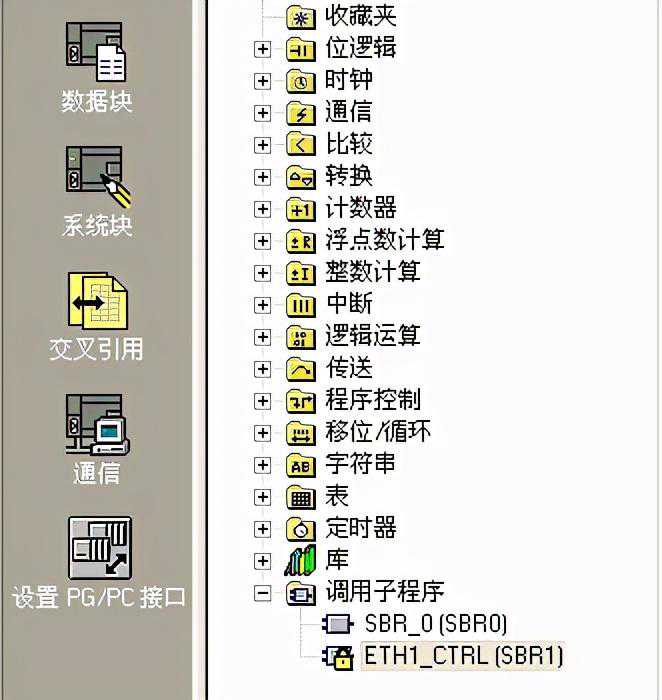

2.CP243-1模块的编程与通信当配置完以太网向导后，在调用子程序中会找到向导生成的子程序，将其调用在主程序中，如图7所示：
图7以太网初始化程序
全部编译后若没有错误就可以下载到PLC中。下载成功后，需要断电再上电使模块配置生效，此时CP243-1模块上面的指示灯状态为LINK灯与RUN灯常亮，RX/TX灯闪烁。

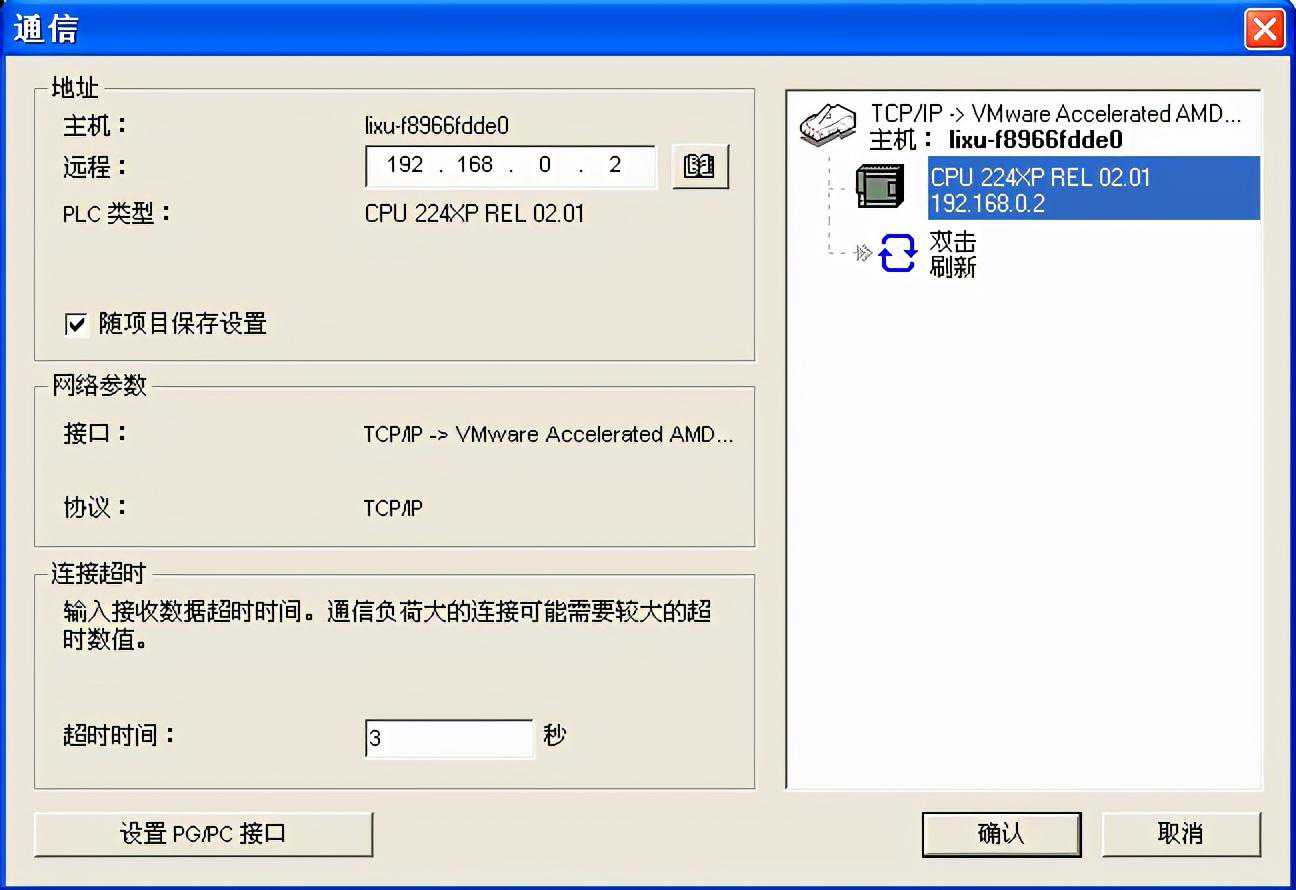

图8通过以太网方式连接S7-200
至此，CP243-1与PC机上的STEP7-Micro/WIN软件就连接成功了。这时，CP243-1的CFG灯也会亮橘黄色，代表S7-200编程软件与CP243-1模块以太网连接成功，可以完成上载、下载以及在线监控程序任务。
