此次主要在阐述人机界面和PLC通讯时的模式状态，并列举了通讯故障实例。帮助大伙加深对这俩者的了解，掌握起来也不再是难题，解决掉拦路虎。
一台数显四辊卷板机PLC控制系统核心与人机界面在使用过程中，出现人机界面故障报警。现以该次故障为例，介绍DVP-64EH00R型PLC与DOP-A57GSTD型人机界面的通讯。
一、故障信息
人机界面报警信息为：
CommunicationError3…ControllerNoResponse…含义为控制器无响应。从该报警信息看，通讯电缆或通讯端口接触不良的可能性极大，同时不排除PLC、人机界面存在硬件故障的可能。
二、PLC与人机界面的通讯规则介绍
DVP-64EH00R型PLC有RS485、RS232通讯端口各一个。
DOP-A57GSTD型人机界面有COM1、COM2共两个通讯端口。
COM1的通讯模式有RS232、RS485及RS422三种。COM2仅有RS232一种通讯模式。
三、维修思路：
（一）针对通讯电缆接触不良可采取的措施：
重新制作RS232、RS485通讯电缆各一条进行更换，用于RS232及RS485通讯模式下的通讯，确保通讯电缆接触良好。

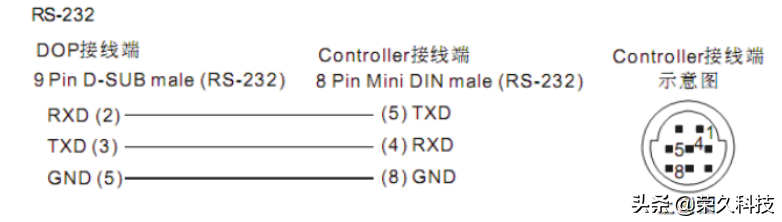

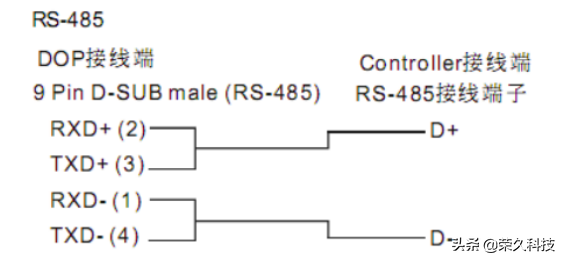

通讯电缆接线图如下：
（二）针对通讯端口接触不良可采取的措施：
分别采用：PLC的RS485通讯端口与人机界面COM1端口在RS485通讯模式下进行通讯；PLC的COM1通讯端口与人机界面的COM1端口在RS232通讯模式下进行通讯；PLC的COM2通讯端口与人机界面的COM1端口在RS232通讯模式下进行通讯。通过不同的通讯端口通讯实测，确定故障通讯端口。

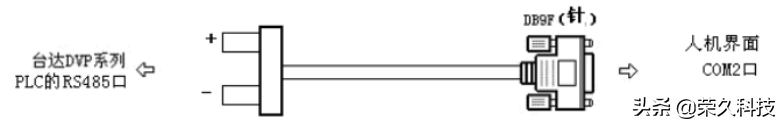

1、用RS485通讯电缆，将PLC的RS485通讯接口与人机界面COM2接口进行连接。人机界面COM2通讯模式设置为RS485。
若故障依旧，可能产生故障的原因为：PLC的RS485接口有故障。

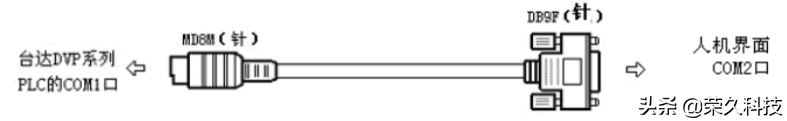

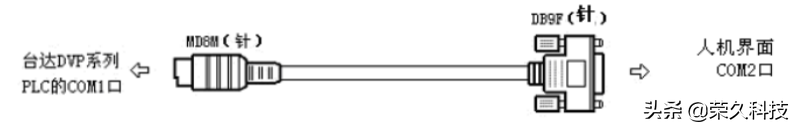

2、用RS232通讯电缆，将PLC的RS232通讯接口与人机界面COM2接口进行连接。人机界面COM2通讯模式设置为RS232。
若故障依旧，可能产生故障的原因为：人机界面的COM2接口有故障。

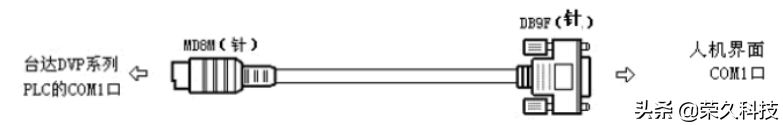

（3）用RS232通讯电缆，将PLC的RS232通讯接口与人机界面的COM1接口进行连接。人机界面COM1通讯模式设置为RS232。
若故障依旧，可能产生故障的原因为：PLC内部寄存器：D14、D34、D200、M0数据出错，需读取PLC程序进行检查。
四、排除故障
按照上述维修思路，重新制作RS485通讯电缆。用RS485通讯电缆将PLC与人机界面进行连接，故障消失，设备恢复正常。从而证明该故障的原因为：通讯电缆存在接触不良，导致PLC与人机界面通讯错误，引起人机界面报警。
以上，欢迎动动手分享及收藏！
