设备与设备之间互相通信，需要一座桥梁把二者连接起来，那就是传输通路与通信协议。
传输通路由传输介质与传输接口组成，传输介质可分为有线和无线传输介质两大类。传输接口即通信模块。传输接口常见的有三种RS-232、RS-485和RS-422通信模块。我们通常说到RS-485是指RS-485通信模块。RS-485BD通信模块BD特指三菱通信模块。
下面，我们就来演示下，基于三菱专用协议下实现的1主多从自组网无线通信形式，主站为组态王，从站为三菱FX3UPLC和485BD扩展。采用日系PLC专用无线通讯终端DTD435MC-V96，作为实现无线通讯的硬件设备，来解决组态王与PLC之间的通讯问题。
测试设备与参数：
主站设备：组态王
从站设备：三菱FX3UPLC×2台
PLC扩展：FX3U-485BD×2块
无线通讯终端：DTD435MC-V96×3块
主从关系：1主2从
主站通讯接口：Rs232接口
从站通讯接口：Rs485接口（两线制）
通讯协议：三菱专用协议
接线方式：
1.PC端与无线设备的接线
PC端直接使用DTD435M的RS232口与PC串口连接。
2.PLC与无线设备的接线

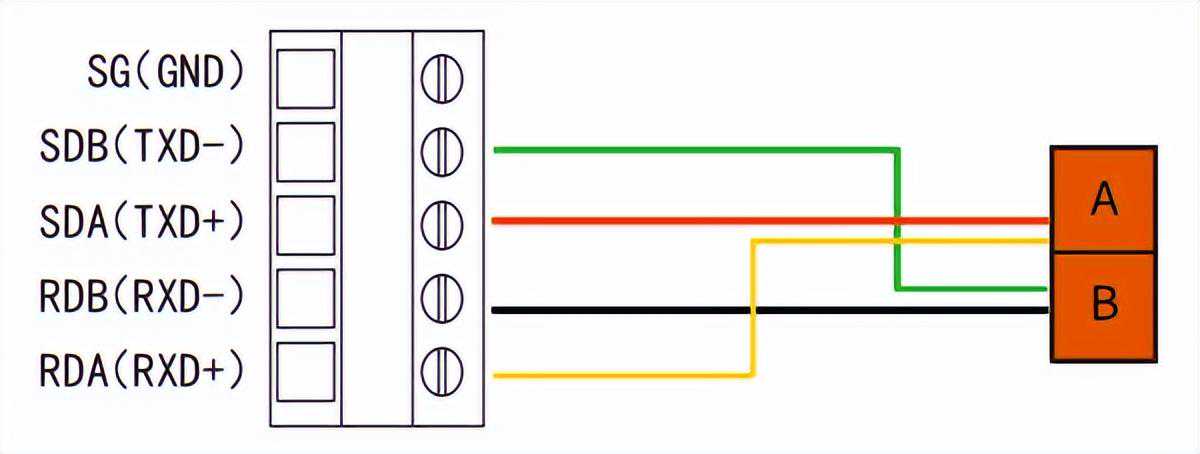

FX3U通讯口使用485BD模块，因为FX3U-485BD口是四线制的，所以需要将RDA和SDA短接接入A（485+,CN2-4），再将RDB和SDB短接接入B（485-,CN2-5）。
组态王主站设置：
打开“组态王例程”文件夹
1.设备配置
2.数据词典的建立

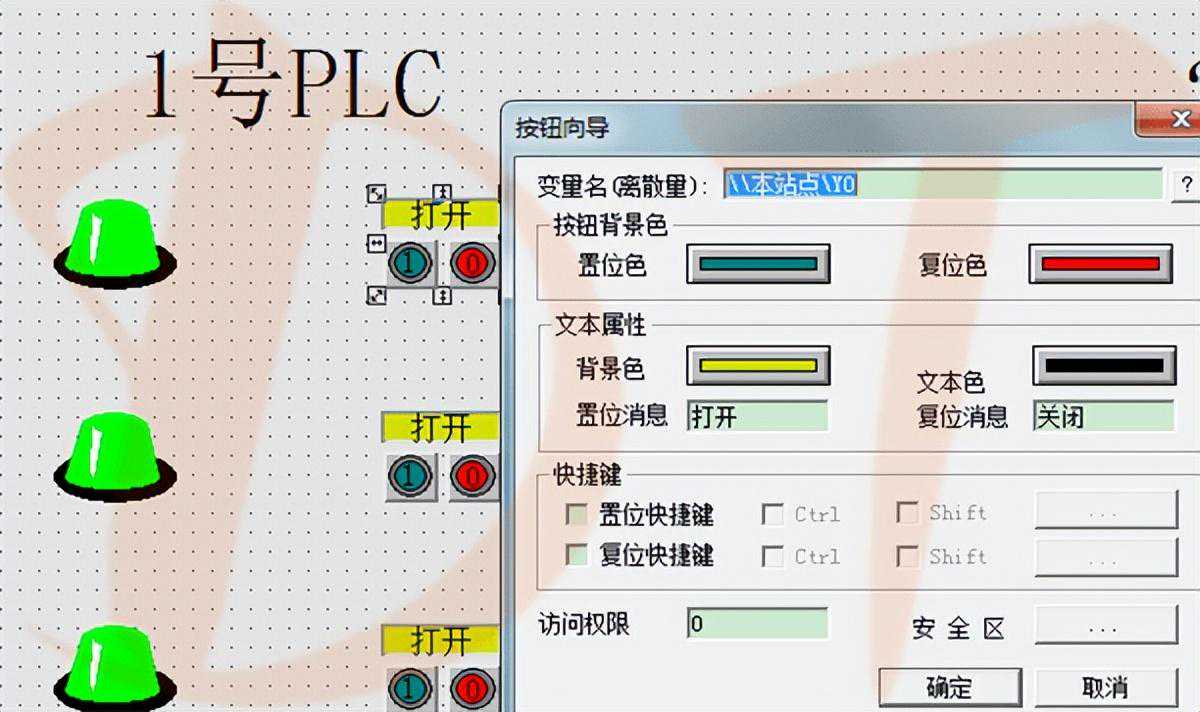

3.画面的建立
4.数据关联
三菱PLC从站设置：
1.PLC参数设置
2.PLC站号设置
一台PLC地址设为01，另外一台PLC地址设为02
3.将程序下载到PLC
无线通讯测试：
PC端和FX3U分别接1块DTD435MC-V96
通过外部给1号站和2号站X点信号，看组态王对应的点是否有亮，如果点亮，表示通讯正常。
通过组态王上面的按钮给1号站和2号站Y点信号，看FX3U对应的Y点是否有亮，如果点亮，表示通讯正常。
