作者：庞开航-西门子工业技术支持中心
/
1
/
概述
SCL（结构化控制语言）是一种基于PASCAL的高级编程语言。随着S7-1200/1500的普及，以及PLC编程中大量引入IT编程思想和编程理念，SCL在西门子PLC中使用的比重越来越大。
SCL在复杂编程、数学运算、间接寻址等方面相对传统的梯形图(LAD)有着绝对的优势，即使是位逻辑控制也有其自身的特点。
下面介绍几个SCL非常有用但又不太为人所知的技巧供大家参考。
/
2
/
如何改变块接口参数显示模式？
经常有客户问，在TIAPortal的SCL编辑器中，如何展示出像经典STEP7里面SCL源文件那样的文本式块接口参数，如图1所示。这种方式编辑起来更加灵活，也可以像文本一样复制粘贴。
图1.文本式块接口参数
其实，您会发现图1中输入参数数据类型Array[*]不是S7-300/400能支持的数据类型，也就是说其实上面图1是在TIAPortal中编辑的，那这是如何实现呢？答案非常简单，只要使用及其以上的版本，然后进行如图2所示的设置就可以实现。

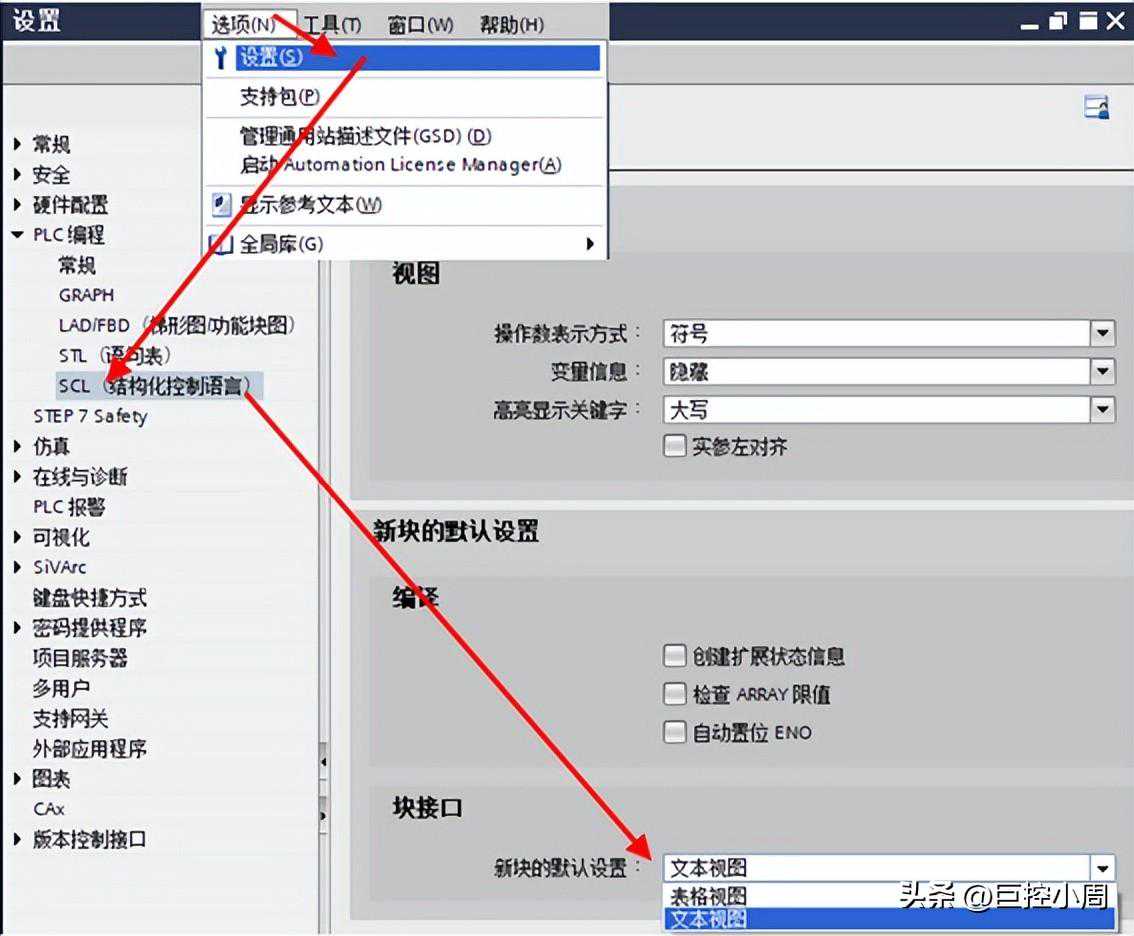

图2.设置块接口形式
设置过后，新建的SCL块的接口形式就是文本式的了。那怎么修改已有SCL块的接口形式呢？我们可以通过将块导出源文件然后再导入源文件的方式来进行改变。有了这个设置，就可以根据需要自由选择块接口参数显示形式了。
/
3
/
如何进行循环程序的调试？
SCL的一大特色就是非常适合循环程序编写，如果再配合上间接寻址那就更是如虎添翼。
但是随之而来的是调试问题，很少有人能一次性写出完全没有错误的程序，总会有各式各样的问题，而通过监视功能，只能像如图3所示的那样，最多监视1次循环。

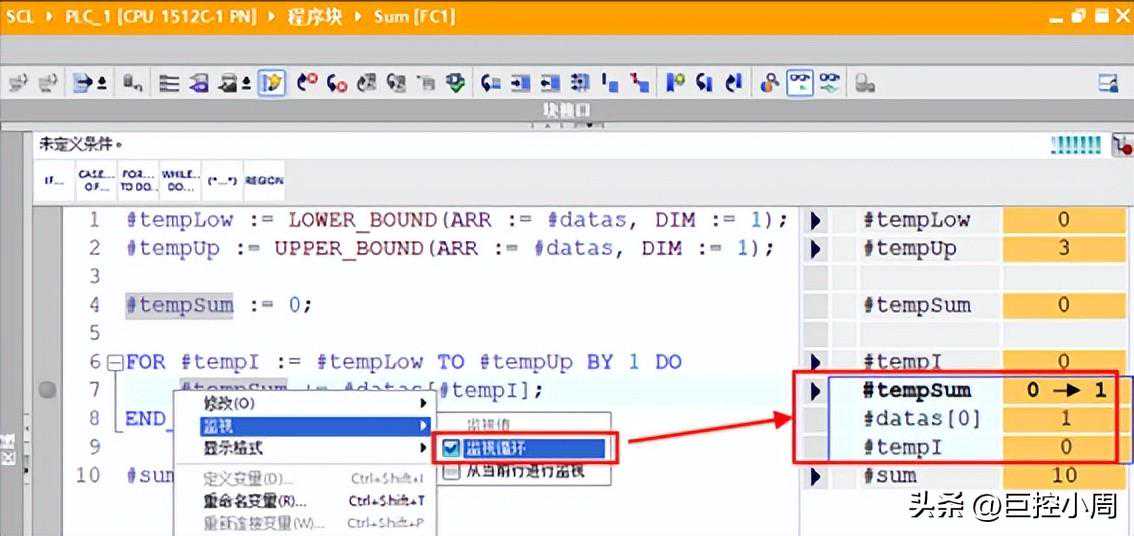

图3.监视循环
那如何解决这个问题呢？
有高级语言开发经验的人知道，此时应该使用断点调试功能来解决。是的，S7-1500从TIAPortalV15，固件版本开始支持SCL的断点调试。有了这个功能，就可以非常方便地调试循环内的程序执行情况。具体步骤：
1.首先，在需要监视的循环语句那行最左边灰色区域位置左键单击，此时会出现一个小圆点，这就是断点，如图4所示。

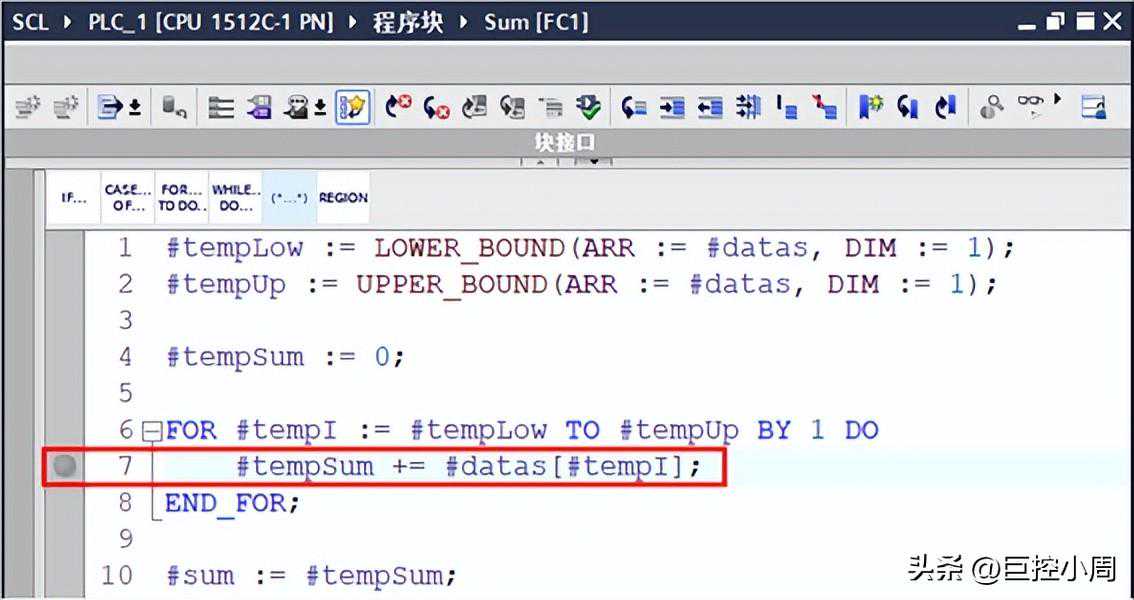

图4.监视程序及断点
2.然后监视程序，并激活监视菜单中“监视循环”。如图3所示。

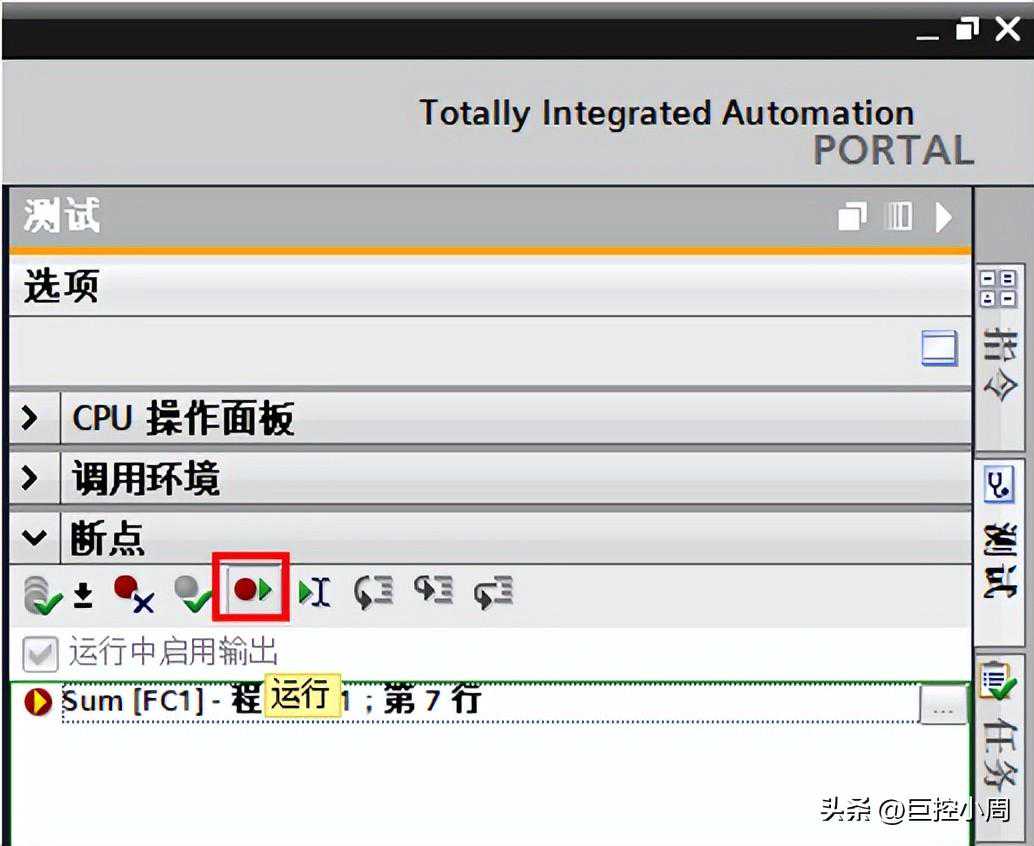

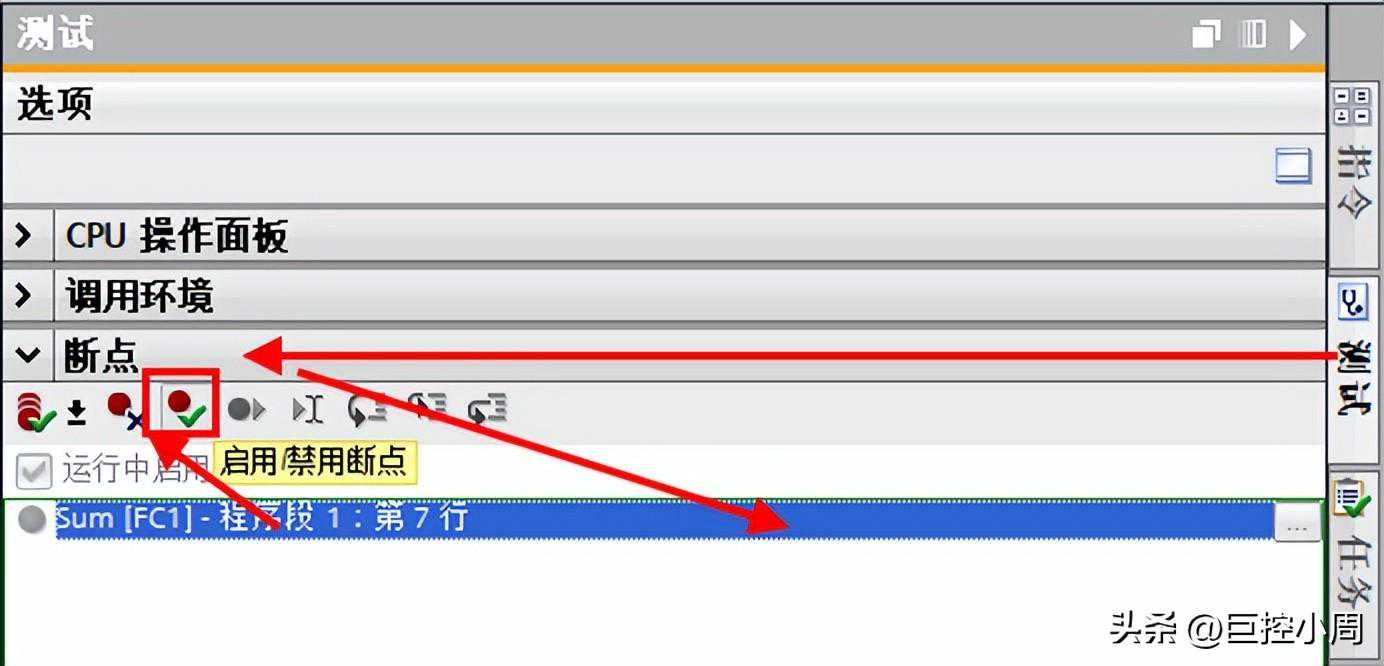

图5.启用断点
图7.监视值变化
过程就是这样简单。有了这个方法，再复杂的程序调试起来也是易如反掌，并且这种方法对循环外的程序也是一样好用。
/
4
/
顺序控制能否用SCL来编写？
对于复杂的顺序控制，西门子推荐使用Graph编程语言。这个专用于顺控控制的语言功能强大，使用直观，还便于和HMI互动。而对于一些简单的顺序控制，可以通过LAD/FBD去搭建逻辑，通过断开使能、置位复位相关变量也可以实现。那可不可以使用SCL来实现该功能呢？
答案是可以的。不仅可以，而且现在西门子官方有越来越多库的顺序控制部分都是通过SCL来实现的。并且结构清晰，易于修改，还相对Graph使用更少的程序资源。
那是如何实现的呢？
答案很简单，通过CASEOF指令就可以实现。有些小伙伴就会纳闷了，CASEOF不就是判断某个变量为几的时候，执行某些动作吗？感觉和顺控没有任何联系。
不不不，联系很大，判断某个变量为几，可以当做判断目前到了哪一步，执行某些动作，我们可以当做执行该步骤时执行的动作。除此以外，还可以在步骤中加上判断是否满足跳转条件，然后修改步骤号。这样一个简单的顺控逻辑框架就搭建起来了。
当然了，一个完整的顺控还需要考虑顺控如何开始，如何断电保持，如何报警以及复位，如何控制输出等功能，这些可以通过相关逻辑或设置进行实现。
话不多说，可以看一下基于这个方法编的ModbusTCP轮询功能，如图8和9所示，是不是比自己之前LAD编的更加清晰直观啊？是不是在这之前，根本没觉得顺控和通信轮询有联系？

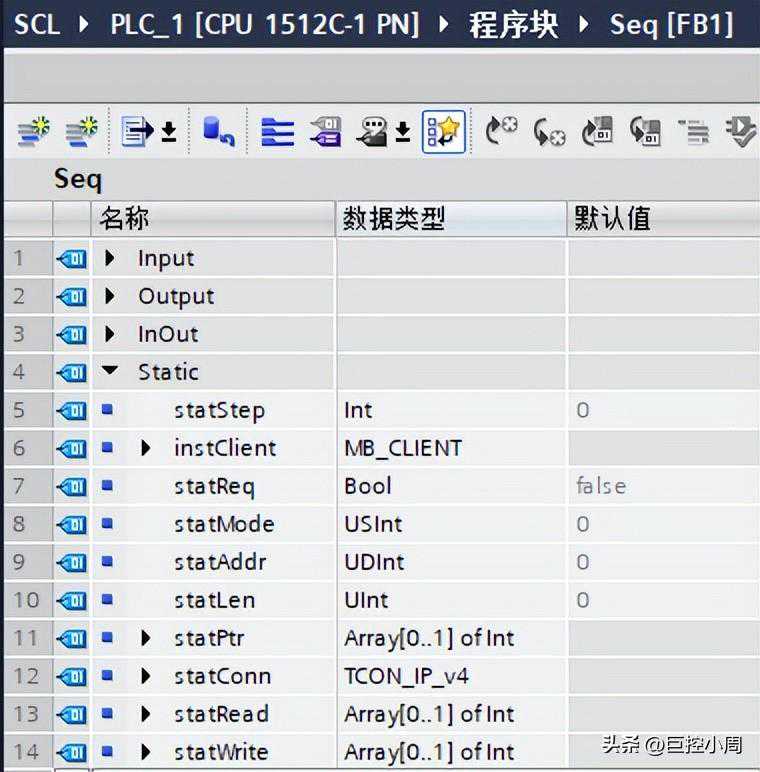

图8.接口参数

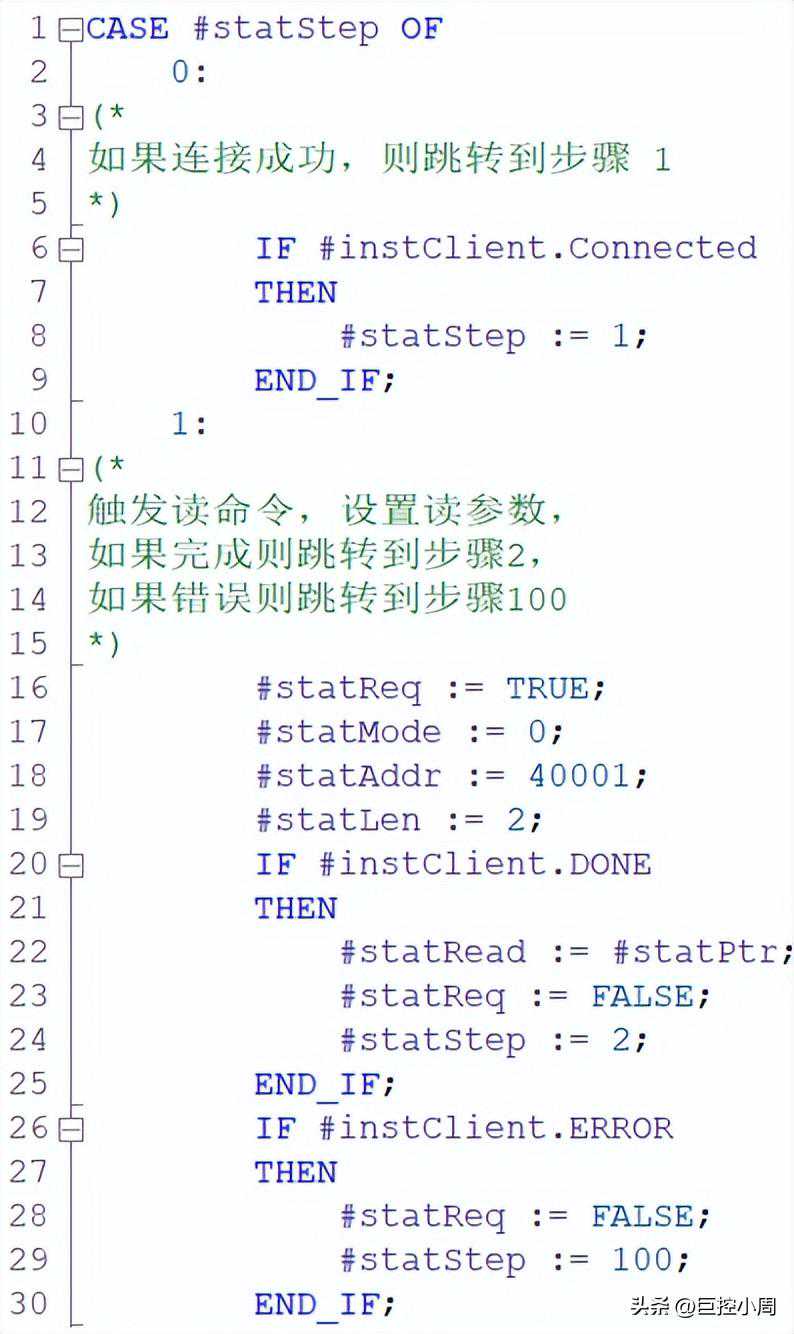

图9.程序示例
怎么样？是不是有种豁然开朗的感觉？是不是有种冲动，想赶紧看看自己的项目有没有可以改造成顺控的程序，然后使用SCL重新编写。那就赶紧行动吧。
/
5
/
如何把SCL程序分段
现在的生产工艺越来越复杂，甲方提的要求也是越来越多，于是程序代码是越来越长，即使是用SCL来写，也是占满了程序编辑器的。和LAD这种自带网络段的编程语言不同，SCL作为文本语言，本身就是不分段的，正常只能通过空行或者加注释行分隔，但是程序结构依然不是很清晰。
不过不要紧，我们现在郑重向您推荐一个分段神器，它使用简单，效果显著，功能强大，那就是—REGION指令。
从TIAPortalV14开始，支持通过REGION指令来实现分区分段功能。并且可以实现区域命名，区域折叠，区域定位，区域嵌套等多个功能。V16以后甚至可以做到区域名称多语言的功能。如图10所示，展示了不同区域功能的使用。

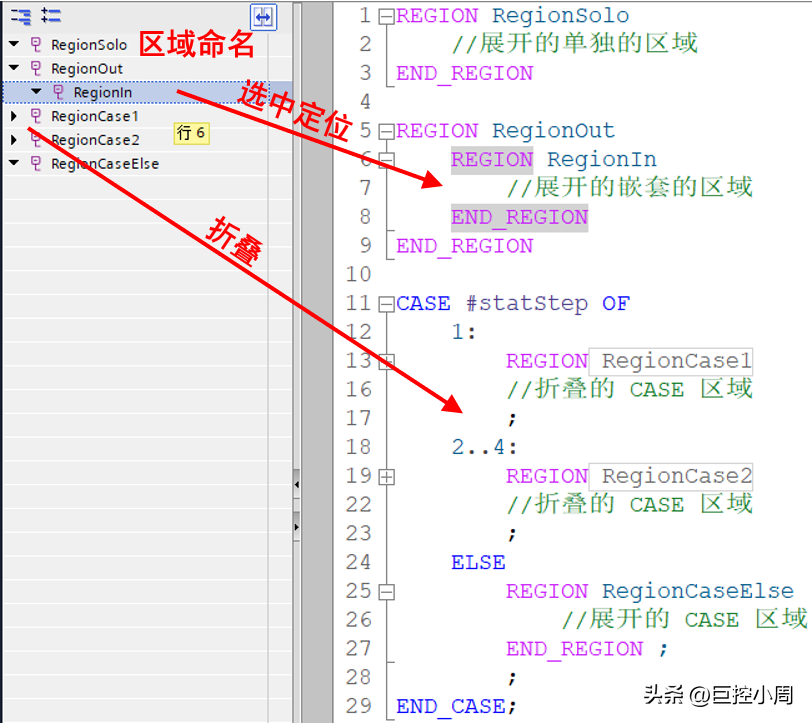

图10.区域功能使用
有了这个功能，就可以轻松地把复杂的程序划分成若干个区域，在编辑器左侧自由地管理分区。轻松地定位到需要的位置，折叠暂时不需要显示的区域。程序架构也是一目了然，程序也更加易读。
/
6
/
SCL还有什么小技巧吗？
当然有，并且还有很多，西门子TIA社区
