作为工业自动化的一种典型应用，PLC最初是做为取代继电器线路、进行顺序控制为主而产生的，后来PLC厂家逐步增加了模拟量运算、PID功能以及更可靠的工业抗干扰技术等功能，并随着网络化的需求增加了各种通信接口，同时伴随着现场总线技术和以太网技术的发展，PLC的应用范围越来越广泛。
什么是PLC
可编程控制器(ProgrammableController)是计算机家族中的一员，是为工业控制应用而设计制造的。早期的可编程控制器称作可编程逻辑控制器(ProgrammableLogicController)，简称PLC，它主要用来代替继电器实现逻辑控制。
国际电工委员会（IEC）于1987年颁布了可编程控制器标准草案第三稿。在草案中对可编程控制器定义如下：
“可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关外围设备，都应按易于与工业系统联成一个整体，易于扩充其功能的原则设计”。
随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与个人计算机(PersonalComputer)的简称混淆，所以将可编程控制器简称PLC。
PLC的发展状况
世界上第一台PLC
1968年美国通用汽车公司（GE），为了适应汽车型号的不断更新，生产工艺不断变化的需要，实现小批量、多品种生产，希望能有一种新型工业控制器，它能做到尽可能减少重新设计和更换电器控制系统及接线，以降低成本，缩短周期。
当时的设计要求是吸取继电器和计算机两者的优点：继电器控制系统体积大、可靠性低、接线复杂、不易更改、查找和排除故障困难，对生产工艺变化的适应性差，但简单易懂、价格便宜；计算机功能强大、灵活（可编程）、通用性好，但编程困难；采用面向控制过程、面向问题的“自然语言”进行编程，使不熟悉计算机的人也能很快掌握使用。
1969年，美国数字设备公司(DEC)研制出第一台PLC，在美国通用汽车自动装配线上试用，获得了成功。
这种新型的工业控制装置以其简单易懂，操作方便，可靠性高，通用灵活，体积小，使用寿命长等一系列优点，很快地在美国其他工业领域推广应用，到1971年，已经成功地应用于食品，饮料，冶金，造纸等工业。
70年代初期
仅有逻辑运算、定时、计数等顺序控制功能，只是用来取代传统的继电器控制,通常称为可编程逻辑控制器（ProgrammableLogicController）。
1971年日本从美国引进了这项新技术，很快研制出了日本第一台PLC。1973年，西欧国家也研制出它们的第一台PLC。我国从1974年开始研制。于1977年开始工业应用。
70年代中期
微处理器技术应用到PLC中，使PLC不仅具有逻辑控制功能，还增加了算术运算、数据传送和数据处理等功能。
80年代以后
随着大规模、超大规模集成电路等微电子技术的迅速发展，16位和32位微处理器应用于PLC中，使PLC得到迅速发展。PLC不仅控制功能增强，同时可靠性提高，功耗、体积减小，成本降低，编程和故障检测更加灵活方便，而且具有通信和联网、数据处理和图象显示等功能。
近年来PLC发展迅速
PLC集三电（电控、电仪、电传）为一体、性能价格比高、高可靠性的特点，已成为自动化工程的核心设备。PLC成为具备计算机功能的一种通用工业控制装置，其使用量高居首位。
PLC成为现代工业自动化的三大技术支柱（PLC、机器人、CAD/CAM）之一。
我国PLC市场的三大流派
我国改革开放后，美国AB、GE、MODICON、TI，日本OMRON、三菱、富士，德国西门子等厂家的产品不断进入我国，并在各行各业的工控系统中占据重要地位。
欧洲：德国的西门子(SIEMENS)、AEG及法国的TI公司
美国：A-B（Allen-Bradly）(其产品约占美国PLC市场50％的份额)、GE（GeneralElectric）、莫迪康(MODICON)公司、德州仪器(T1)公司、歌德(Gould)公司、西屋公司
日本：三菱电机（MitsubishiElectric）、欧姆龙（OMRON）、FUJI（日本主要发展中小型PLC，在世界小型PLC市场上，日本产品约占有70％的份额。在中国，OMRON产品的销量居首位。）
目前国内市场还有韩国、台湾等PLC产品；现在市场上出现了系列化的国产PLC，其价格相对低廉，性价比较高。
1974年我国开始仿制美国的第二代PLC产品，但因元器件质量和技术问题等原因未能推广。直到1977年，我国才研制出第一台具有实用价值的PLC，并开始批量生产和应用于工业过程的控制。
PLC的结构及各部分的作用
PLC的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。PLC的硬件系统结构如下图所示：
1、主机
主机部分包括中央处理器（CPU）、系统程序存储器和用户程序及数据存储器。CPU是PLC的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理，即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如电脑、打印机等）的请求以及进行各种内部判断等。
PLC的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果。
2、输入/输出（I/O）接口
I/O接口是PLC与输入/输出设备连接的部件。输入接口接受输入设备（如按钮、传感器、触点、行程开关等）的控制信号。输出接口是将主机经处理后的结果通过功放电路去驱动输出设备（如接触器、电磁阀、指示灯等）。I/O接口一般采用光电耦合电路，以减少电磁干扰，从而提高了可靠性。I/O点数即输入/输出端子数是PLC的一项主要技术指标，通常小型机有几十个点，中型机有几百个点，大型机将超过千点。
3、电源
图中电源是指为CPU、存储器、I/O接口等内部电子电路工作所配置的直流开关稳压电源，通常也为输入设备提供直流电源。
4、编程
编程是PLC利用外部设备，用户用来输入、检查、修改、调试程序或监示PLC的工作情况。通过专用的PC/PPI电缆线将PLC与电脑联接，并利用专用的软件进行电脑编程和监控。
5、输入/输出扩展单元
I/O扩展接口用于将扩充外部输入/输出端子数的扩展单元与基本单元（即主机）连接在一起。
6、外部设备接口
此接口可将打印机、条码扫描仪,变频器等外部设备与主机相联，以完成相应的操作。
PLC的特点
(一)高可靠性
1、所有的I/O接口电路均采用光电隔离，使工业现场的外电路与PLC内部电路之间电气上隔离。
2、各输入端均采用R-C滤波器，其滤波时间常数一般为10~20ms.
3、各模块均采用屏蔽措施，以防止辐射干扰。
4、采用性能优良的开关电源。
5、对采用的器件进行严格的筛选。
6、良好的自诊断功能，一旦电源或其他软，硬件发生异常情况，CPU立即采用有效措施，以防止故障扩大。
7、大型PLC还可以采用由双CPU构成冗余系统或有三CPU构成表决系统,使可靠性更进一步提高。

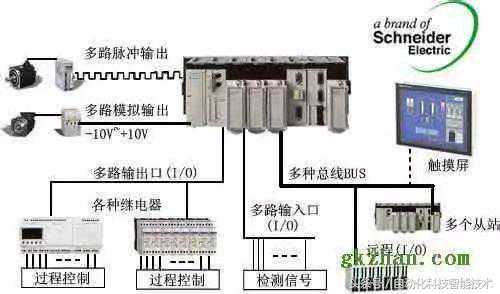

(二)丰富的I/O接口模块
PLC针对不同的工业现场信号，如：
交流或直流；
开关量或模拟量；
电压或电流；
脉冲或电位；
强电或弱电等。
有相应的I/O模块与工业现场的器件或设备，如：
按钮
行程开关
接近开关
传感器及变送器
电磁线圈
控制阀
直接连接。另外为了提高操作性能，它还有多种人-机对话的接口模块；为了组成工业局部网络，它还有多种通讯联网的接口模块，等等。
(三)采用模块化结构
为了适应各种工业控制需要，除了单元式的小型PLC以外，绝大多数PLC均采用模块化结构。
PLC的各个部件，包括CPU，电源，I/O等均采用模块化设计，由机架及电缆将各模块连接起来，系统的规模和功能可根据用户的需要自行组合。
(四)编程简单易学
PLC的编程大多采用类似于继电器控制线路的梯形图形式，对使用者来说，不需要具备计算机的专门知识，因此很容易被一般工程技术人员所理解和掌握。
(五)安装简单，维修方便
PLC不需要专门的机房，可以在各种工业环境下直接运行。使用时只需将现场的各种设备与PLC相应的I/O端相连接，即可投入运行。各种模块上均有运行和故障指示装置，便于用户了解运行情况和查找故障。
由于采用模块化结构，因此一旦某模块发生故障，用户可以通过更换模块的方法，使系统迅速恢复运行。
PLC的应用领域
PLC不仅用于开关量控制，还用于模拟量及数字量的控制，可采集与存储数据，还可对控制系统进行监控；还可联网、通讯，实现大范围、跨地域的控制与管理。PLC已日益成为工业控制装置家族中一个重要的角色。
1、用于开关量控制
PLC控制开关量的能力是很强的。所控制的入出点数，少的十几点、几十点，多的可到几百、几千，甚至几万点。由于它能联网，点数几乎不受限制，不管多少点都能控制。
所控制的逻辑问题可以是多种多样的：组合的、时序的；即时的、延时的；不需计数的，需要计数的；固定顺序的，随机工作的；等等，都可进行。
PLC的硬件结构是可变的，软件程序是可编的，用于控制时，非常灵活。必要时，可编写多套，或多组程序，依需要调用。它很适应于工业现场多工况、多状态变换的需要。
用PLC进行开关量控制实例是很多的，冶金、机械、轻工、化工、纺织等等，几乎所有工业行业都需要用到它。目前，PLC首用的目标，也是别的控制器无法与其比拟的，就是它能方便并可靠地用于开关量的控制。
2、用于模拟量控制
模拟量，如电流、电压、温度、压力等等，它的大小是连续变化的。工业生产，特别是连续型生产过程，常要对这些物理量进行控制。
作为一种工业控制电子装置，PLC若不能对这些量进行控制，那是一大不足。为此，各PLC厂家都在这方面进行大量的开发。目前，不仅大型、中型机可以进行模拟量控制，就是小型机，也能进行这样的控制。
PLC进行模拟量控制，要配置有模拟量与数字量相互转换的A／D、D／A单元。它也是I/O单元，不过是特殊的I/O单元。
A/D单元是把外电路的模拟量，转换成数字量，然后送入PLC。D/A单元，是把PLC的数字量转换成模拟量，再送给外电路。
作为一种特殊的I/O单元，它仍具有I/O电路抗干扰、内外电路隔离，与输入输出继电器（或内部继电器，它也是PLC工作内存的一个区。可读写）交换信息等等特点。
用PLC进行模拟量控制的好处是，在进行模拟量控制的同时，开关量也可控制。这个优点是别的控制器所不具备的，或控制的实现不如PLC方便。
3、用于运动控制
实际的物理量，除了开关量、模拟量，还有运动控制。如机床部件的位移，常以数字量表示。
PLC也是基于计算机的技术，并日益完善。故它也完全可以用于数字量控制。
PLC可接收计数脉冲，频率可高达几k到几十k赫兹。可用多种方式接收这脉冲，还可多路接收。有的PLC还有脉冲输出功能，脉冲频率也可达几十k。有了这两种功能，加上PLC有数据处理及运算能力，若再配备相应的传感器（如旋转编码器）或脉冲伺服装置（如环形分配器、功放、步进电机），则完全可以依NC的原理实现种种控制。
高、中档的PLC，还开发有NC单元，或运动单元，可实现点位控制。运动单元还可实现曲线插补，可控制曲线运动。所以，若PLC配置了这种单元，则完全可以用NC的办法，进行数字量的控制。

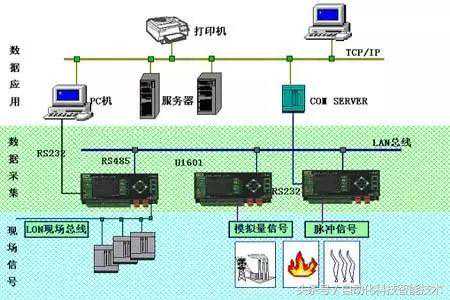

4、用于数据采集
随着PLC技术的发展，其数据存储区越来越大。如德维森公司的PLC，其数据存储区（DM区）可达到9999个字。这样庞大的数据存储区，可以存储大量数据。
数据采集可以用计数器，累计记录采集到的脉冲数，并定时地转存到DM区中去。
数据采集也可用A/D单元，当模拟量转换成数字量后，再定时地转存到DM区中去。
PLC也可与计算机通讯，由计算机把DM区的数据读出，并由计算机再对这些数据作处理。这时，PLC即成为计算机的数据终端。
电力用户曾使用PLC，用以实时记录用户用电情况，以实现不同用电时间、不同计价的收费办法，鼓励用户在用电低谷时多用电，达到合理用电与节约用电的目的。

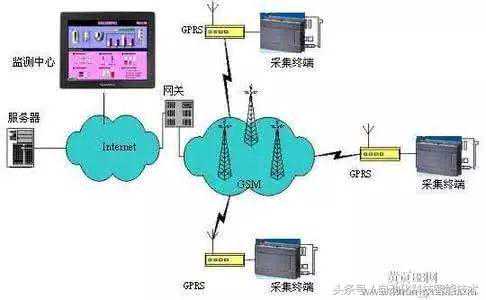

5、用于信号监控
PLC自检信号很多，内部器件也很多，多数使用者未充分发挥其作用。
其实，完全可利用它进行PLC自身工作的监控，或对控制对象进行监控。
对一个复杂的控制系统，特别是自动控制系统，监控以至进一步能自诊断是非常必要的。它可减少系统的故障，出了故障也好查找，可提高累计平均无故障运行时间，降低故障修复时间，提高系统的可靠性。

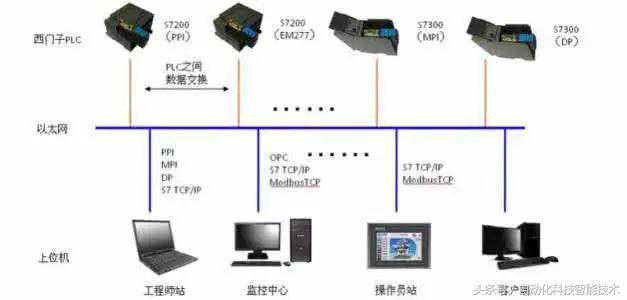

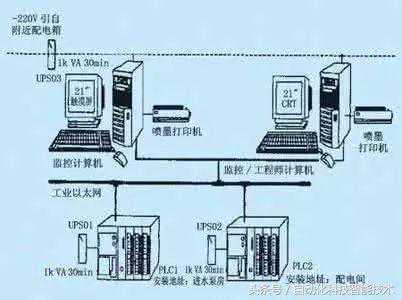

6、用于联网、通讯
PLC联网、通讯能力很强，不断有新的联网的结构推出。
PLC可与个人计算机相连接进行通讯，可用计算机参与编程及对PLC进行控制的管理，使PLC用起来更方便。
为了充分发挥计算机的作用，可实行一台计算机控制与管理多台PLC，多的可达32台。也可一台PLC与两台或更多的计算机通讯，交换信息，以实现多地对PLC控制系统的监控。
PLC与PLC也可通讯。可一对一PLC通讯。可几个PLC通讯。可多到几十、几百。
PLC与智能仪表、智能执行装置（如变频器），也可联网通讯，交换数据，相互操作。可联接成远程控制系统，系统范围面可大到10公里或更大。
可组成局部网，不仅PLC，而且高档计算机、各种智能装置也都可进网。可用总线网，也可用环形网。网还可套网。网与网还可桥接。联网可把成千上万的PLC、计算机、智能装置组织在一个网中。
网间的结点可直接或间接地通讯、交换信息。
联网、通讯，正适应了当今计算机集成制造系统（CIMS）及智能化工厂发展的需要。它可使工业控制从点（Point）、到线（（Line）再到面（Aero），使设备级的控制、生产线的控制、工厂管理层的控制连成一个整体，进而可创造更高的效益。这个无限美好的前景，已越来越清楚地展现在我们这一代人的面前。
随着智能工厂以及物联网的发展，工厂设备联控、PLC与上位机及其他智能产品的数据交互、大数据应用等领域，将大大推动传统自动化与网络技术的密切结合，随着中国制造业实现由大变强的升华，PLC应用技术将出现更大的发展。
