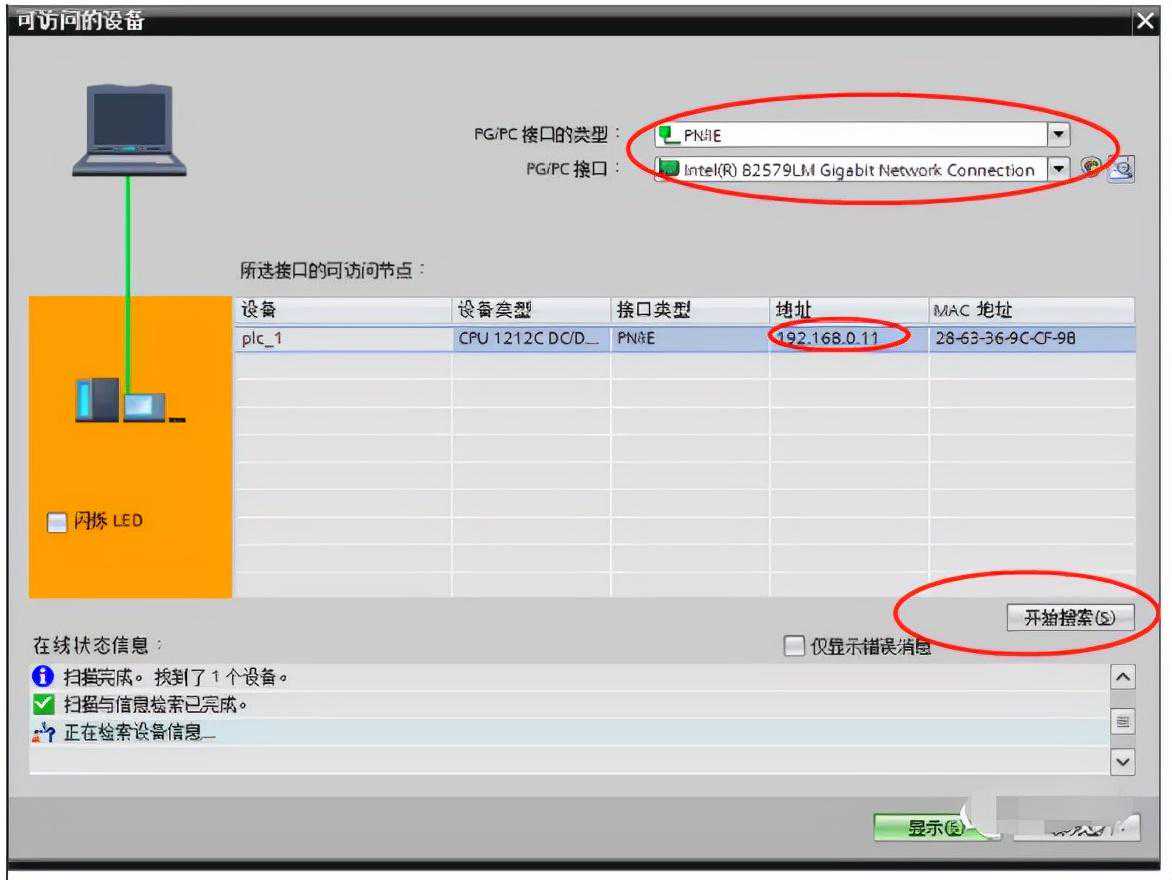

一、查看西门子1200PLC的iP地址,并做简单的设置


或在项目树中选中当前PLC鼠标右键

在PROFINET接口选择以太网地址查看或修改IP地址

接着在防护与安全选中连接机制勾选允许..

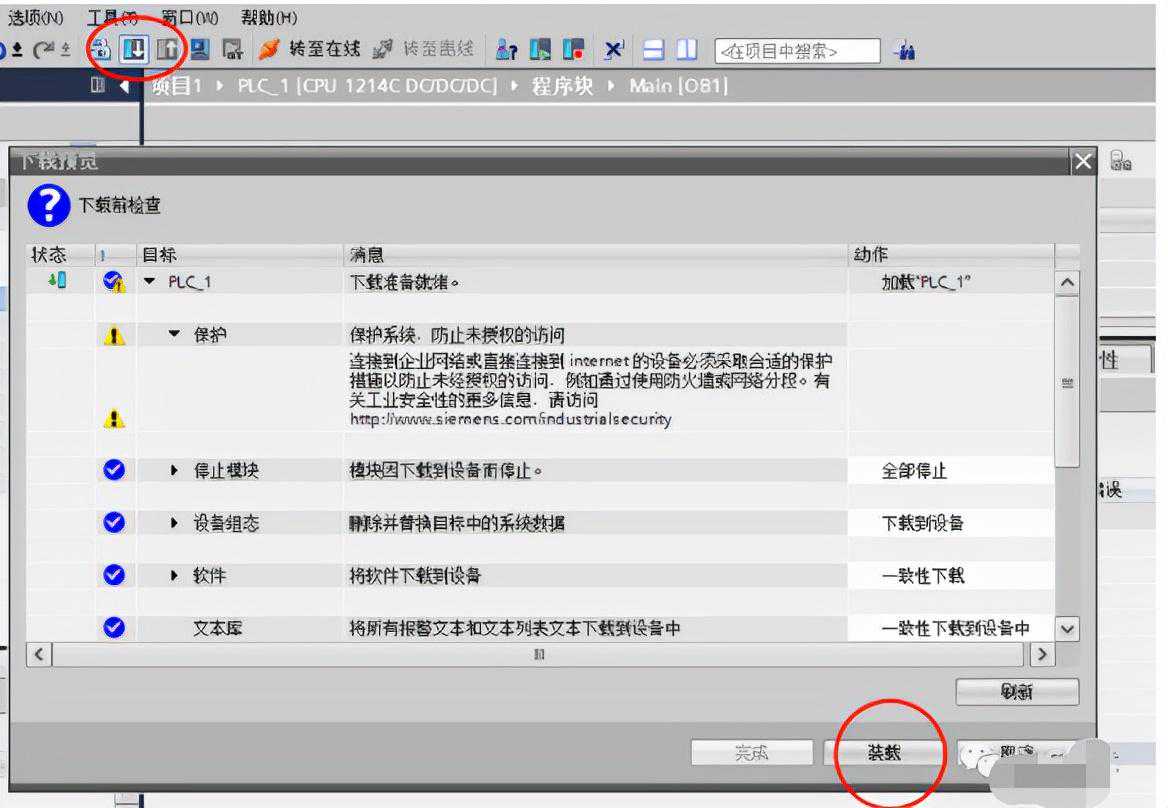

完成以上几步简单操作后,选择编译并下载至CPU

二、MCGS触摸屏的操作
设置MCGS的IP地址

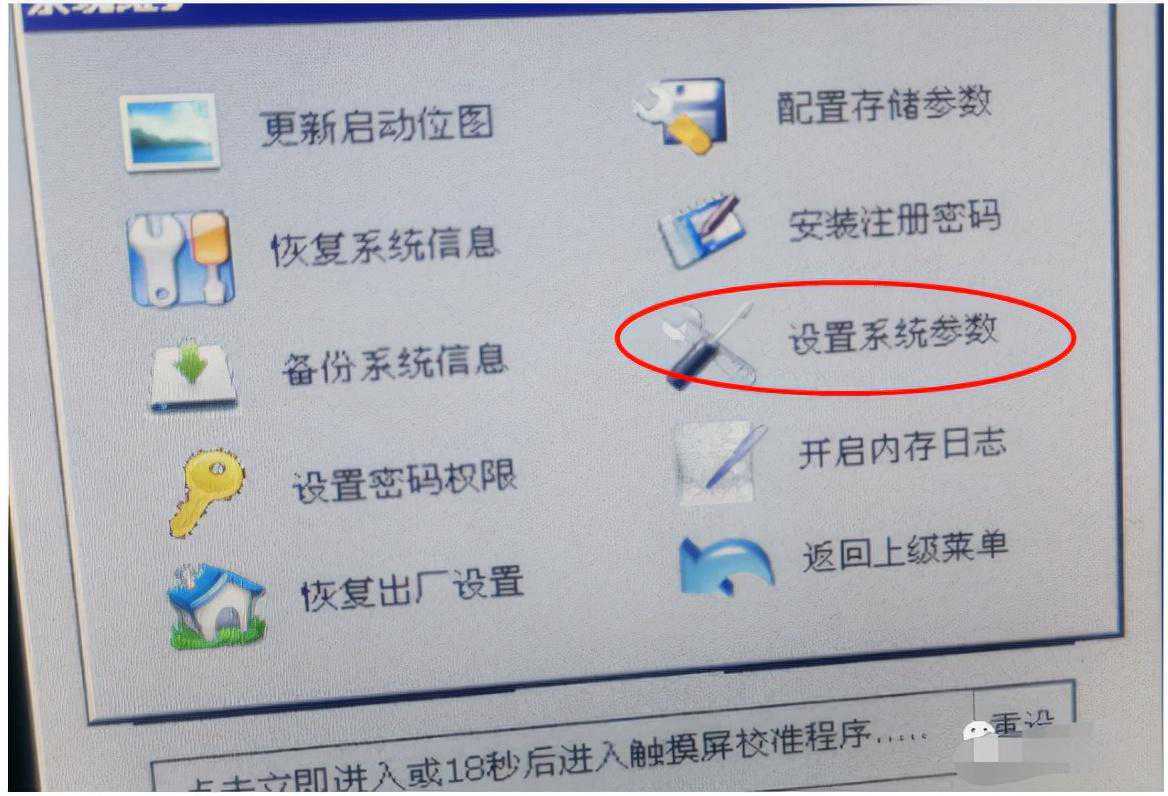

选择设置系统参数

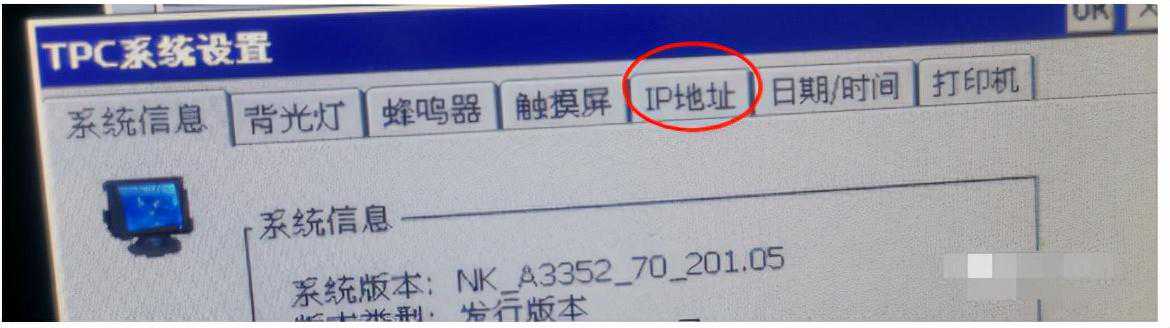

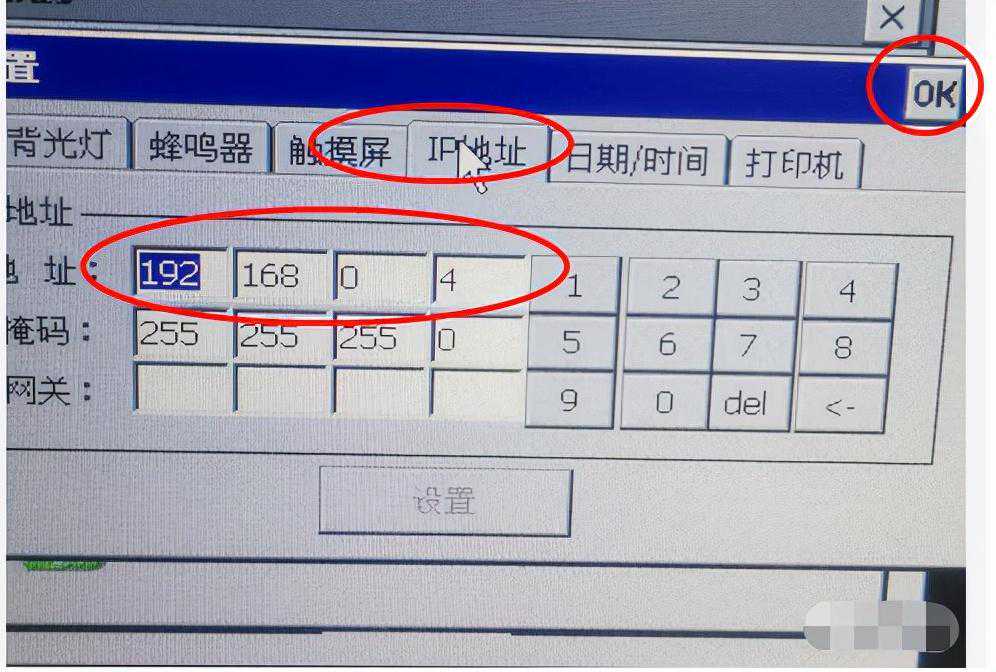

选择IP地址

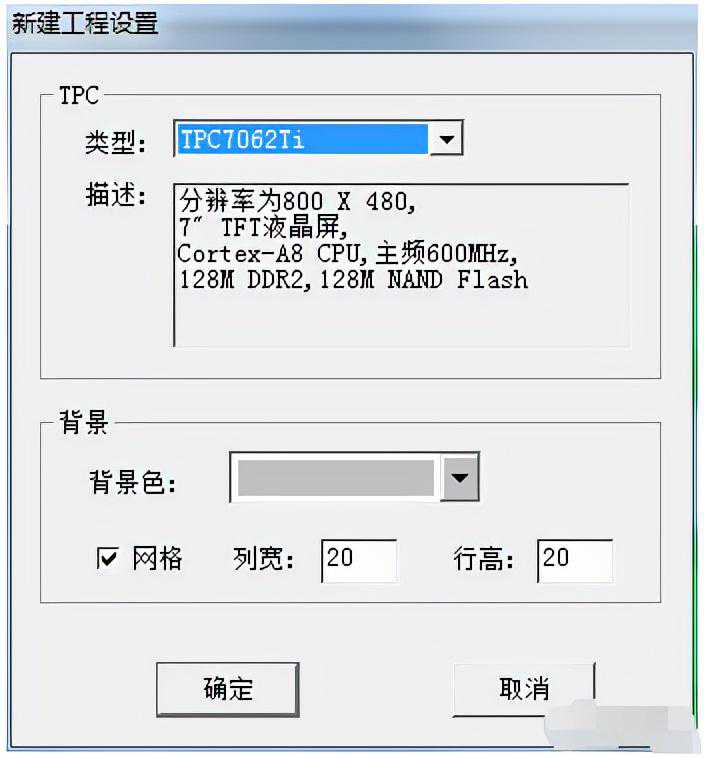

然后打开MCGS组态软件新建项目

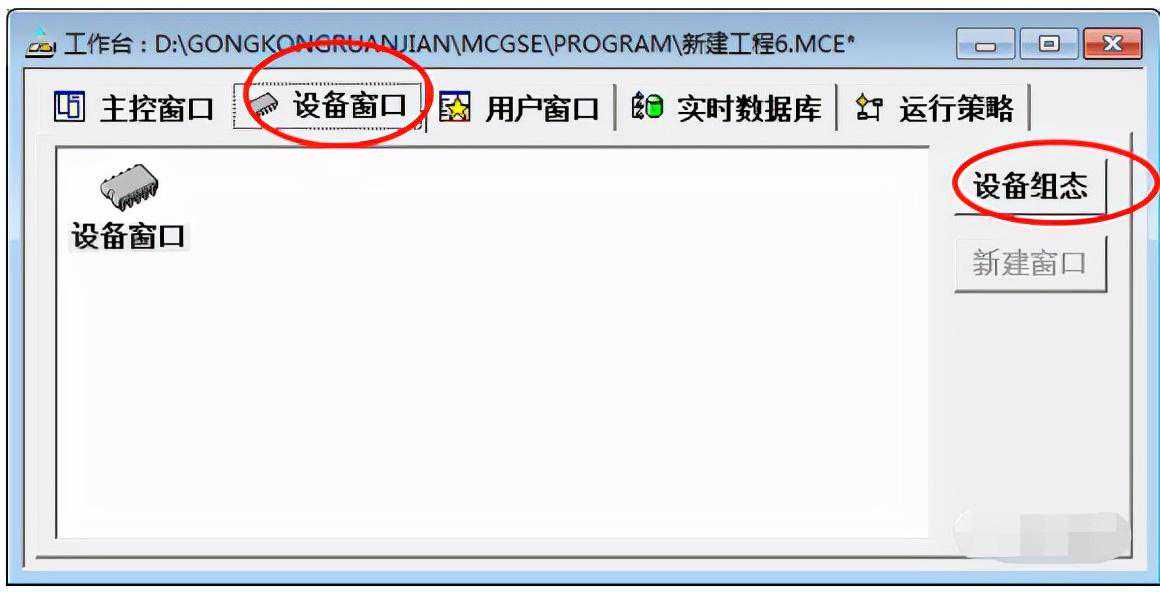

选择设备窗口,并进行设备组态

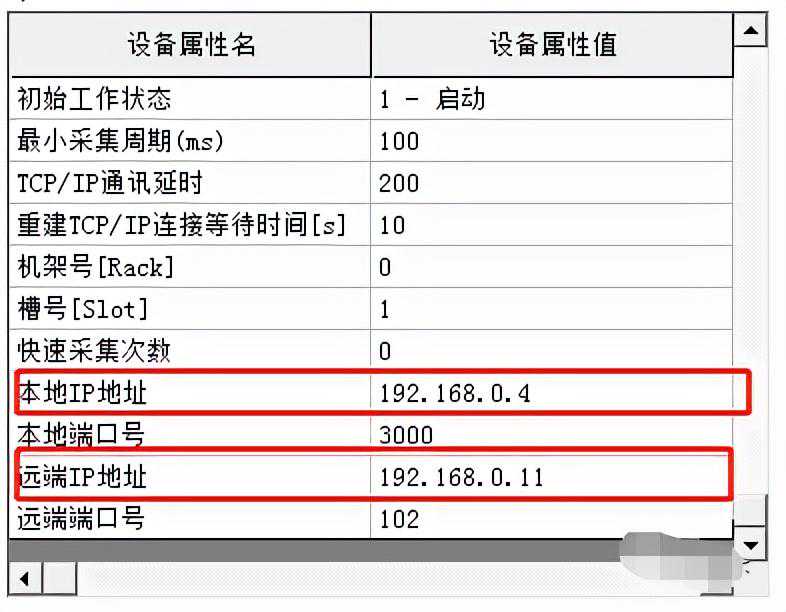

本地IP选择触摸屏的地址;远端IP选择PLC的地址

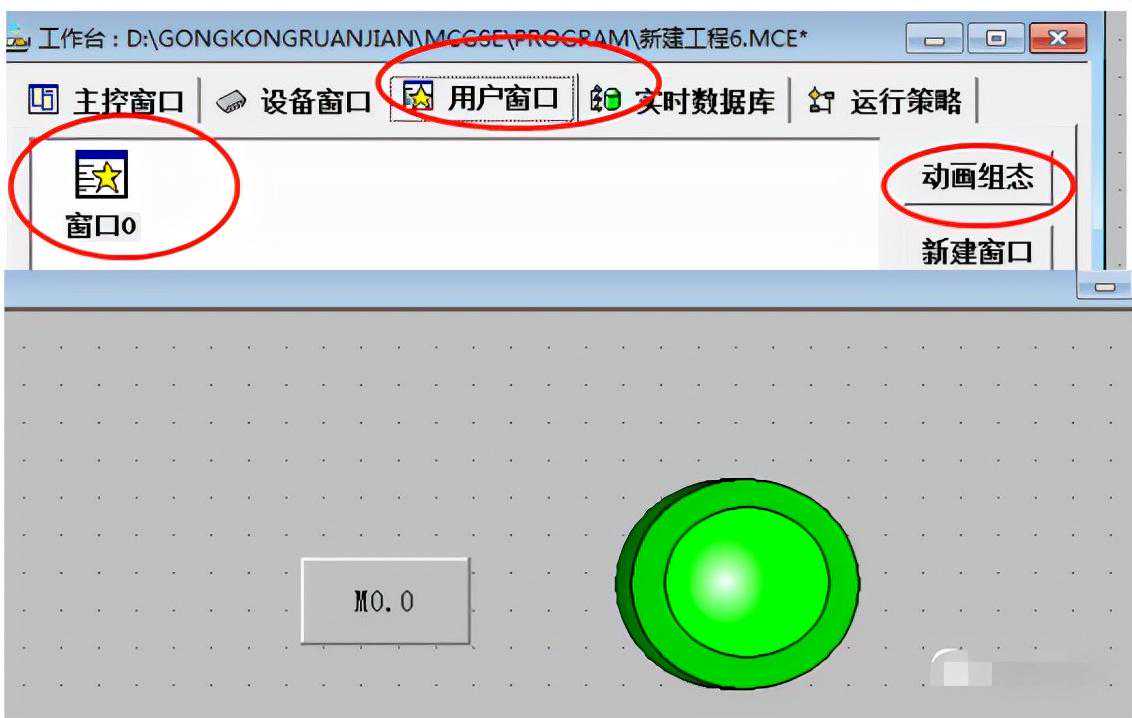

在用户窗口新建简单的画面关联PLC的变量后下载

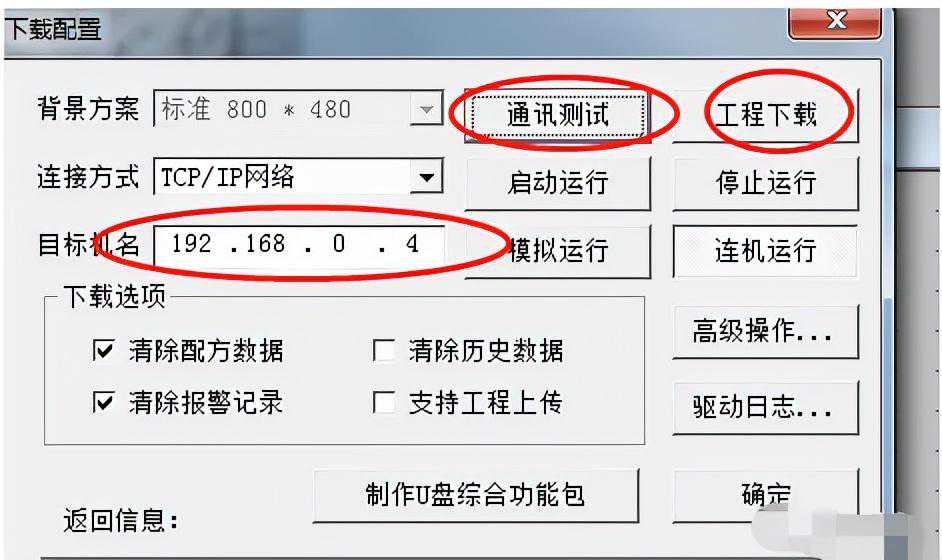

完成后输入正确的触摸屏IP地址后,选择下载

此时就完成了PLC和触摸屏的以太网通讯了
