1旋切刀具轴
（a）色标传感器（b）旋切刀具（c）GOT（d）传送带（e）同步编码器

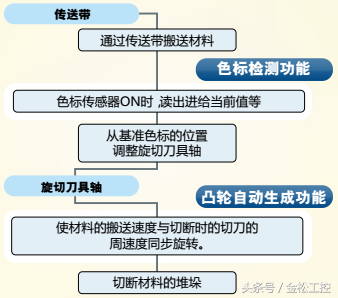

动作流程
现场课题
课题01从GOT设定想要的纸张长度-—解决课题：凸轮自动生成功能。
课题02根据基准色标位置切断纸张—-解决课题：色标检测功能。

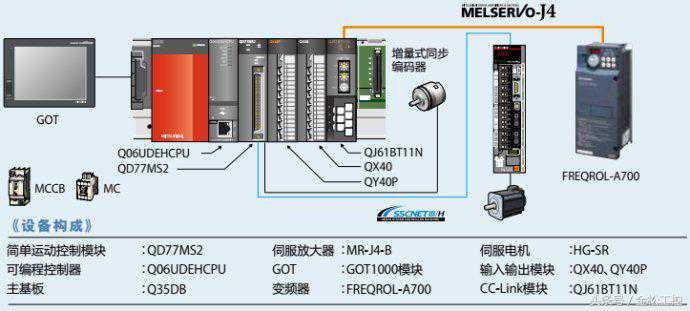

模型系统
解决现场课题

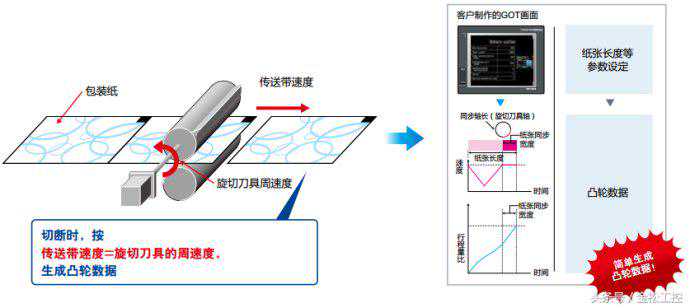

解决01凸轮自动生成功能：通过自动生成凸轮数据，削减设计工时！
根据包装纸的纸张长度、旋切刀具轴直径、纸张同步区间可生成凸轮数据。
通过自动生成凸轮数据，可削减设计工时。

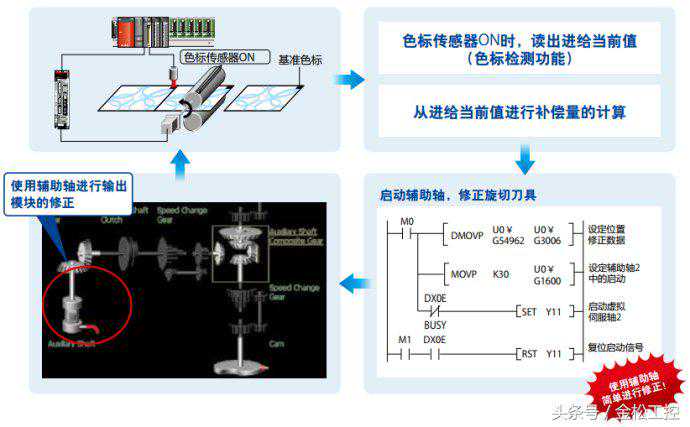

解决02色标检测功能：通过基准色标位置的检测→进行补偿，使吻合基准色标进行切断！
根据纸张的弹性、送纸时的平滑度等检出与基准色标位置的偏差。
通过调整与基准位置的偏差，可配合基准色标进行切断。
启动步骤
步骤1：系统构成、色标检测的设定
进行系统构成、色标检测的设定。

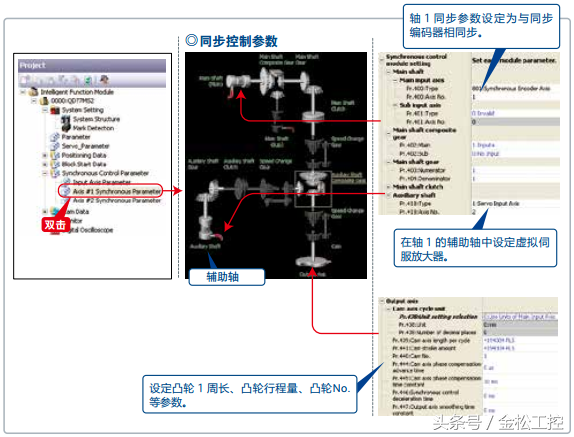

步骤2：同步控制参数设定
设定参数，使旋切刀具(轴1)与传送带同步后进行运行。
步骤3：顺控程序与定位数据的生成
旋切刀具(轴1)同步开始后，启动驱动传送带的变频器。
该《应用案例》适用于金属•纸的切断设备、添加折叠线设备、贴标设备、打印机、扫描设备等。
