今天主要跟大家分享一个关于西门子S7-300、400PLC模拟量输入输出的量程转换控制，主要有一下内容：
一、模拟量输入、输出量程转换的概念
二、S7-300、400PLC模拟量输入、输出模板
1、需要使用的模板
2、涉及的信号类型
三、STEP7中模拟量输入、输出的编程
1、FC105、FC106在哪里
2、FC105、FC106功能描述
3、FC105、FC106参数定义
4、FC105、FC106例子程序
一、模拟量输入、输出量程转换的概念
实际的工程量，如压力、温度、流量、物位等要采用各种类型传感器进行测量。传感器将输出标准电压、电流、温度、或电阻信号供PLC采集，PLC的模拟量输入模板将该电压、电流、温度、或电阻信号等模拟量转换成数字量——整形数(INTEGER)。在PLC程序内部要对相应的信号进行比较、运算时，常需将该信号转换成实际物理值（对应于传感器的量程）。而经程序运算后得到的结果要先转换成与实际工程量对应的整形数，再经模拟量输出模板转换成电压、电流信号去控制现场执行机构。这样就需要在程序中调用功能块完成量程转换。
如一个压力调节回路中，压力变送器输出4-20mADC信号到SM331模拟量输入模板，
SM331模板将该信号转换成0-27648的整形数，然后在程序中要调用FC105将该值转换成0-10.0（MPa）的工程量（实数），经PID运算后得到的结果仍为实数，要用FC106转换为对应阀门开度0-100%的整形数0-27648后，经SM332模拟量输出模板输出4-20mADC信号到调节阀的执行机构。
二、S7-300、400PLC模拟量输入、输出模板
1、需要使用的模板
使用西门子S7-300、400PLC进行模拟量输入、输出需要使用的模板：
S7-300系列PLC：SM331系列模拟量输入模板；SM332系列模拟量输出模板；SM334、335系列模拟量输入、输出模板。
S7-400系列PLC：SM431系列模拟量输入模板；SM432模拟量输出模板。
2、涉及的信号类型：电压，电流，温度，电阻。
三、STEP7中模拟量输入、输出的编程
1、FC105、FC106在哪里

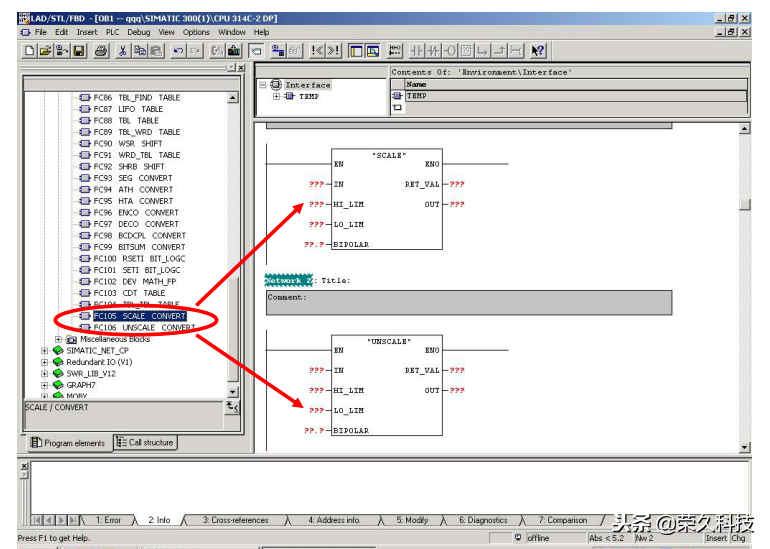

在编程界面下，在Programelements中的Libraries下的StandardLibrary下的TI-S7
ConvertingBlocks中就可以找到，见下图：
注意：请不要使用S5-S7ConvertingBlocks下的FC105,FC106，该路径下的功能是用于S5输入输出模板的，在S7输入输出模板上无法使用。
2、FC105、FC106功能描述
在编程界面下选中该功能块，按一下计算机键盘上的F1功能键，即可打开关于该功能块的在线帮助，包括该功能块的功能，管脚参数定义、例子程序等。建议用户使用STEP7在线帮助，可以提供全面的编程帮助。
FC105功能描述
SCALE（FC105）功能将一个整形数INTEGER（IN）转换成上限、下限之间的实际的工程值(LO_LIMandHI_LIM)，结果写到OUT。公式如下：
OUT=[((FLOAT(IN)–K1)/(K2–K1))*(HI_LIM–LO_LIM)]+LO_LIM
常数K1和K2的值取决于输入值（IN）是双极性BIPOLAR还是单极性UNIPOLAR。
双极性BIPOLAR：即输入的整形数为–27648到27648，此时K1=–27648.0，K2=+27648.0
单极性UNIPOLAR：即输入的整形数为0到27648，此时K1=0.0，K2=+27648.0
如果输入的整形数大于K2，输出(OUT)限位到HI_LIM,并返回错误代码。如果输入的整形数小于K1，输出限位到LO_LIM，并返回错误代码。
反向定标的实现是通过定义LO_LIMHI_LIM来实现的。反向定标后的输出值随着输入值的增大而减小。
FC106功能描述
UNSCALE（FC106）功能将一个实数REAL(IN)转换成上限、下限之间的实际的工程值(LO_LIMandHI_LIM)，数据类型为整形数。结果写到OUT。公式如下：
OUT=[((IN–LO_LIM)/(HI_LIM–LO_LIM))*(K2–K1)]+K1
常数K1和K2的值取决于输入值（IN）是双极性BIPOLAR还是单极性UNIPOLAR。
双极性BIPOLAR：即输出的整形数为–27648到27648，此时K1=–27648.0，K2=+27648.0
单极性UNIPOLAR：即输出的整形数为0到27648，此时K1=0.0，K2=+27648.0
如果输入值在下限LO_LIM和上限HI_LIM的范围以外，输出(OUT)限位到与其相近的上限或下限值（视其单极性UNIPOLAR或双极性BIPOLAR而定），并返回错误代码。
3、FC105、FC106参数定义

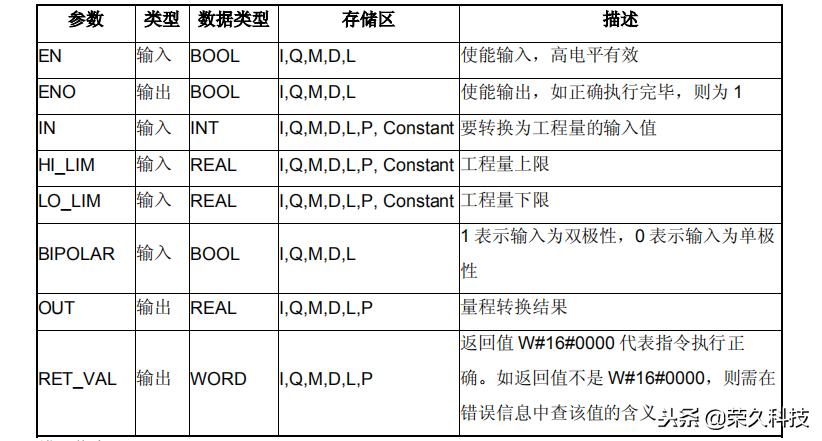

FC105的参数定义
错误信息：
如输入的整形数大于K2，则输出(OUT)限位到HI_LIM，并返回错误值。如输入的整形数小于K1，输出限位到LO_LIM，并返回错误值。ENO端的信号状态置为0且返回值RET_VAL为W0008。

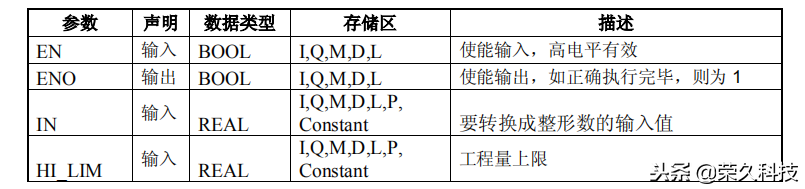

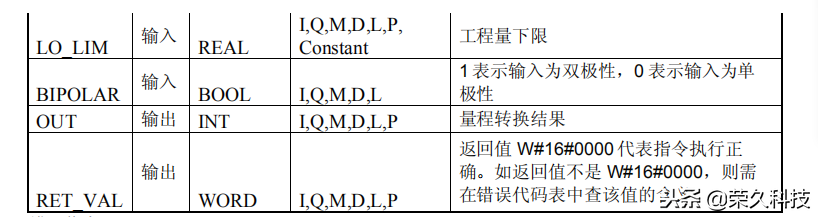

FC106的参数定义
错误信息：
如果输入值在下限LO_LIM和上限HI_LIM的范围以外，输出(OUT)限位到与其相近的上限或下限值（视其单极性UNIPOLAR或双极性BIPOLAR而定），并返回错误代码。ENO端的信号状态置为0且返回值RET_VAL为W0008。
4、FC105和FC106例子程序

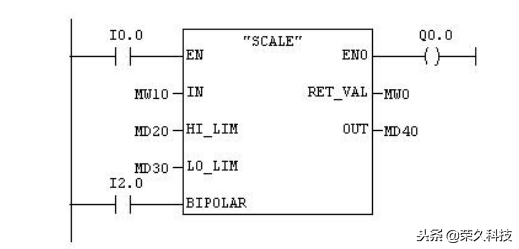

FC105例子程序
如输入为1，SCALE功能被执行。下面的例子中，整形数22将被转换成0.0到100.0的实数并写到OUT。输入是双极性BIPOLAR，用来设置。

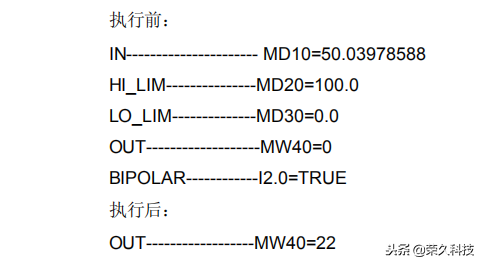

FC106例子程序
如输入为1，UNSCALE功能被执行。下面的例子中，实数50.03978588将被转换成0.0到100.0的工程量，再转换成整形数并写到OUT。输入是双极性BIPOLAR，用来设置。
注意：通常在一个项目都有不只一个模拟量需要转换，FC105和FC106在程序中都可多次调用，调用的方法同上述例子程序。
此次关于所要分享的内容就是这些啦！
以上，欢迎动动手分享及收藏！
