一、接口类型：
1.连接PLC端口（RS422）9针D-sub，阴型。可以通过RS422连接PLC，也可通过这个端口连接两个或多个GOT模块（F920GOT-K除外）
2.连接个人计算机/PLC端口（RS232C）9针D-sub，阳型。连接个人计算机利用画面设计软件创建画面数据，也可以利用这个端口连接PLC或微机主板（在F920GOT-K型中，只有Q系列PLC能连接），也可以通过这个端口连接两个或多个GOT模块（通过RS232C）、条码阅读器或打印机（F920GOT-K除外）
3.PLC端口（RS232C）9针D-sub，阳型。连接PLC或微机主板，也可以通过这个端口连接两个或多个GOT模块（通过RS232C）、条码阅读器或打印机。
4.个人计算机端口（RS232C）9针D-sub，阳型。连接个人计算机利用画面设计软件创建画面数据，或者连接条码、阅读器、打印机，本端口不能用来连接PLC.
二、F900GOT与外围设备连接
1、FX系列PLC

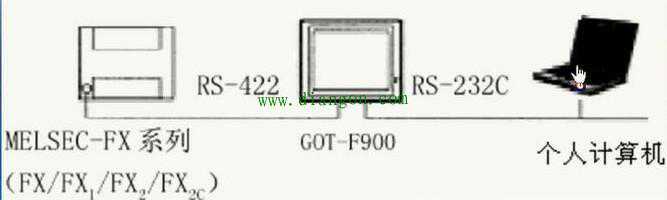

CPU直接连接PLC（RS422）
如果通过可选的RS422通信板，可以增加一个编程口，因此每一个端口可以连接一个GOT或个人计算机（建立梯形图程序或屏幕设计软件，F920GOT-K除外）

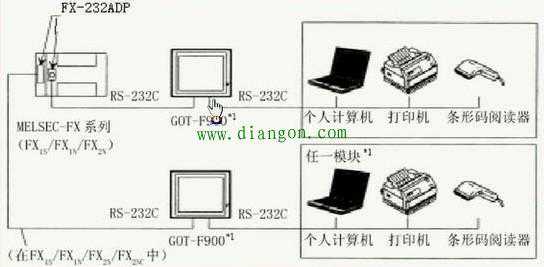

2.CPU直接连接PLC（RS232C）
通过添加RS232C通信板，可以增加编程口，因此每一个端口可以连接一个GOT或个人计算机（建立梯形图程序或屏幕设计软件），仅当GOT装有两个RS232通道时，才可以连接个人计算机、打印机或接条码阅读器，F920GOT-K除外。

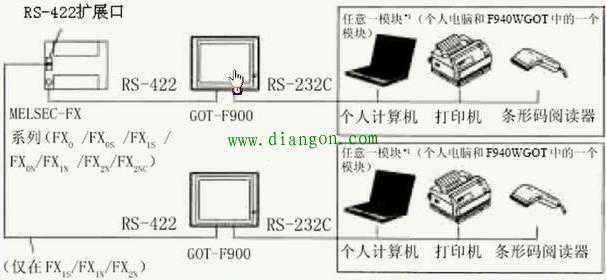

3.两个或多个GOT模块（F920GOT-K除外）的连接
至少4个GOT模块可以连接到FX系列PLC的编程口。（FX0/FX0S/FX1S/FX0N/FX1N/FX2N/FX2NC）或可选通讯端口，（FX1S、FX1N/FX2N/FX2NC）

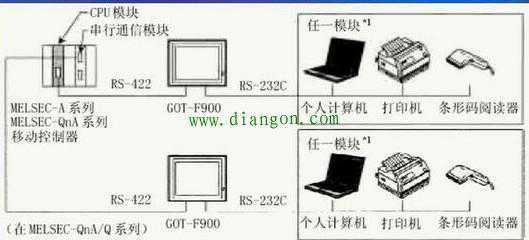

4.CPU直接连接RS422
F900GOT（F920GOT-K除外）连接到Q、Qnc系列PLC的编程口或运动控制器模块接口，当个人计算机连接到F900GOT，就可以直接编程。如上图，当串行通讯模块和CPU模块相连时，F900GOT只能和两个接口中的一个相接，将两个F900GOT连接到一个通讯模块是不允许的。

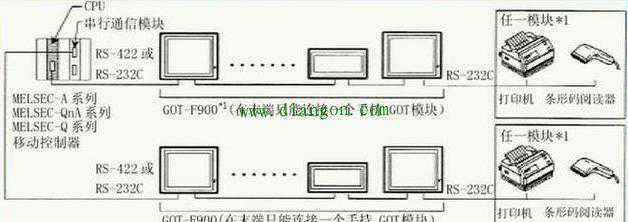

5.两个或多个GOT模块的连接
在A/QnA系列PLC中，最多4个F900GOT（F920GOT-K除外）模块可以连接到PLC的编程接口，或串行通讯模块接口。如上图，对串行通讯模块，F900GOT只能连接其中的一个，而不能同时占用两个接口。

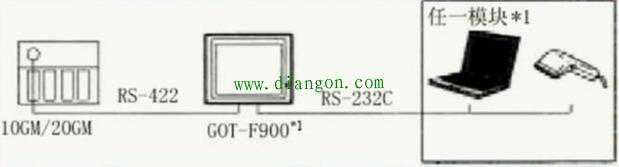

6.F900GOT和FX定位模块相连，（10GM/20GM）
F900GOT（F920GOT-K除外）可以直接与FX定位模块（10GM/20GM）的编程口RS422相连，通过GOT的RS232C接口，可以和个人计算机、打印机或条码阅读器相连。

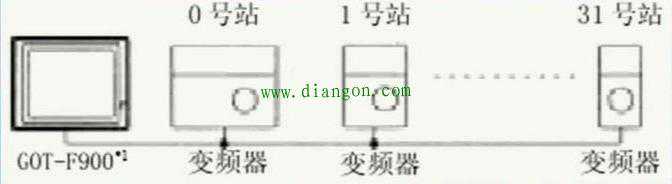

F900GOT（F920GOT-K除外）和FREQROL系列变频器相连：
F900GOT（F920GOT-K除外）和FREQROL系列变频器内置的PU端口相连，一台F900GOT最多可连接10台变频器。
通讯端口的针脚布置，F930GOT、F930GOT-K、F940GOT、F940WGOT内置的串行接口的针脚布置图如下：
