S7-300的CPU型号有很多种，有的集成数字量I/O，也有同时集成了数字里I/O和模拟量I/O。
所有的S7-300CPU都需要微存储卡(MMC卡)，没MMC卡CPU不能使用。

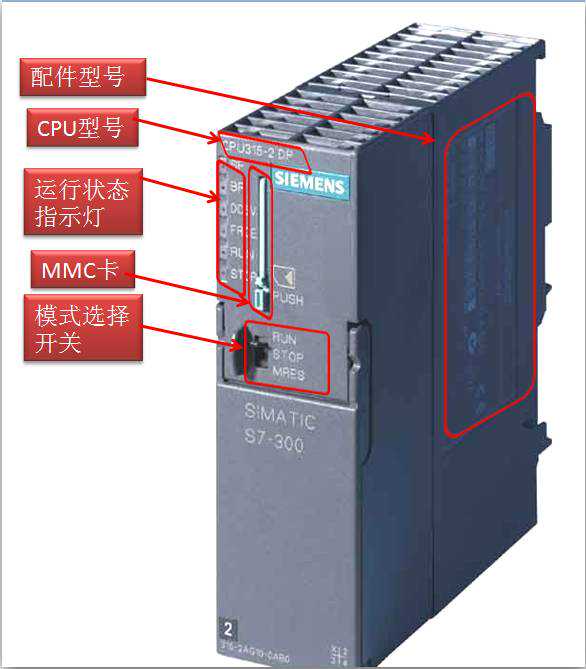

在CPU的前面板上有一竖排指示灯，如下图所示：
1、SF（红色）：系统出错/故障指示灯。CPU硬件或软件错误时亮。
2、BF（红色）：通信接口、总线有硬件故障或者软件错误时常亮，如果你的CPU有多个通信接口这个BF就是BF1、BF2、BF3分别代表不同的接口错误。
3、DC5V（绿色）：＋5V电源指示灯。CPU和S7-300总线的5V电源正常时亮、正常送电后就会绿色常亮。
4、FRCE（黄色）：强制，至少有一个I/O被强制状态时亮。这个一般在调试阶段常用，正常运行时应该取消全部强制。
5、RUN（绿色）：运行状态指示灯。CPU处于“RUN”状态时亮；启动过程中以2Hz频率闪烁；在“HOLD”状态以0.5Hz频率闪烁。
6、STOP（黄色）：停止状态指示灯。CPU处于“STOP”或“HOLD”或重新启动时常亮；在请求存储器复位时0.5Hz频率闪烁；在存储器置位时以2Hz频率闪烁。
这些指示灯能提供一些初步的信息给工程师，要知道更多的CPU运行情况，就需要在线监控来获取。平时学习时要多注意观察，处处做个有心人。
在CPU上除了指示灯比较重要，另一个关键地方是CPU的模式选择开关。这个模式开关有三种状态：RUN、STOP、MRES。
1、RUN位置：在这个位置是CPU处于运行模式，执行用户程序，正常设备调试完成后要打到这个位置。
2、STOP位置：CPU停止，不执行程序。
3、MRES位置：这个位置比较特殊，如果按到这个位置时你会发现，在这里是无法保持的，松手后会马上弹回STOP位置。将模式开关按到此位置可以复位存储器，使CPU回到初始状态。
