哈喽，大家好，我是雷工！
最近一个项目涉及用KingIOServer采集三菱PLC数据，特记录通讯过程方便备忘。
一、版本说明：1、KingIOServer版本：3.7SP2
2、PLC型号：Q03UDV和Q03UDE自带以太网网口。
3、驱动选择：三菱Q系列PLC以太网驱动。
二、硬件连接用普通网线通过交换机连接笔记本与PLC设备。

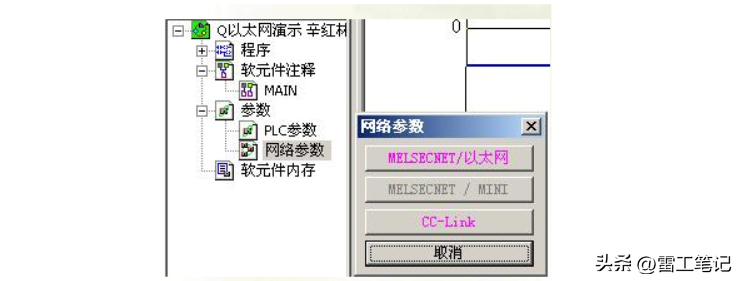

三、PLC端配置1、双击工程左侧树形结构中的【网络参数】

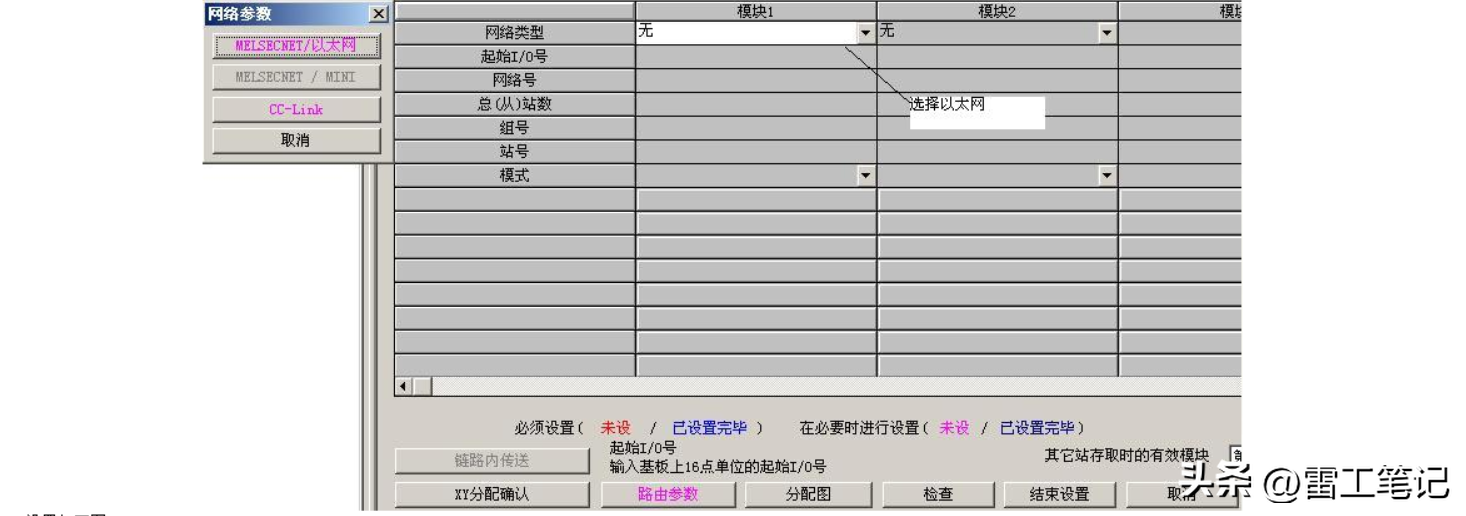

2、选择【MESECNET/以太网】。如下图所示：

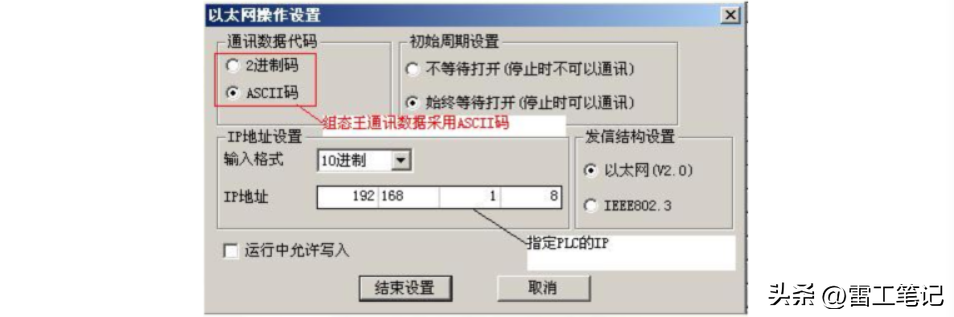

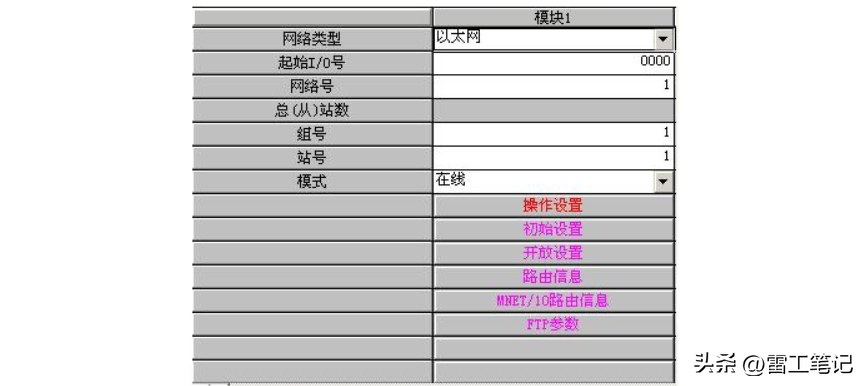

3、设置如下图：

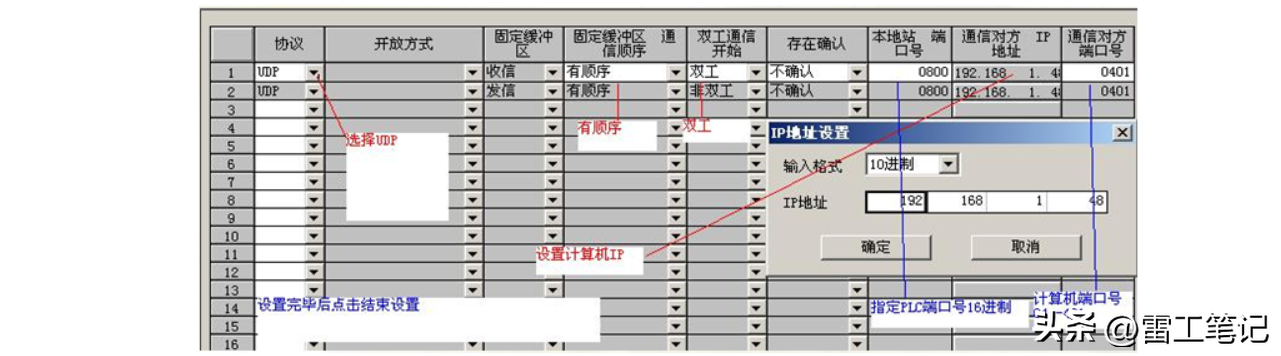

5、设置【开放设置】项，设置KingIOServer所在计算机的IP，端口。
注意：计算机的端口号最好使用4000以后的端口。

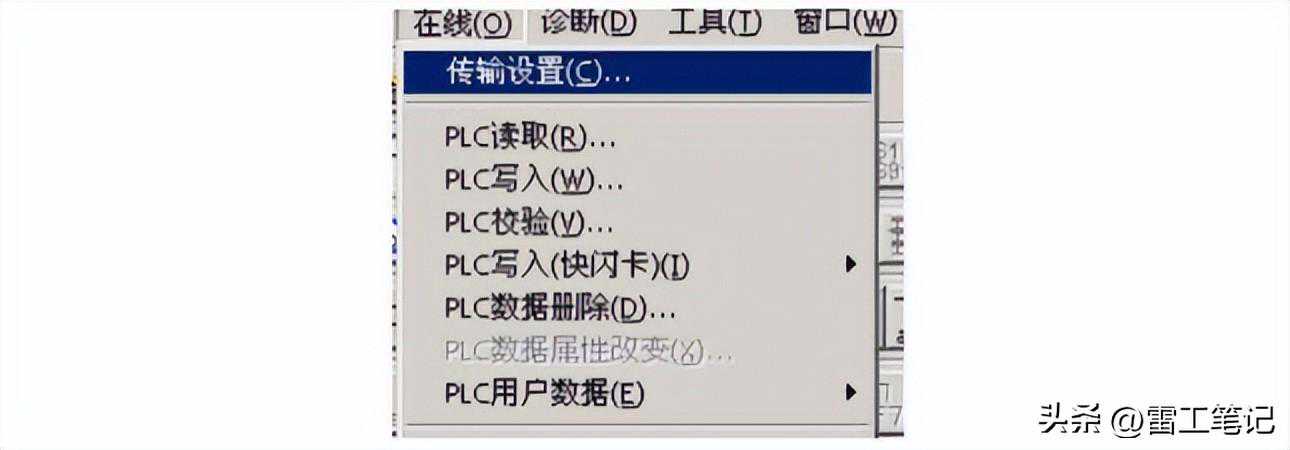

6、设置完成后，需要将设置下载至PLC中，选择——PLC写入下传PLC程序参数。

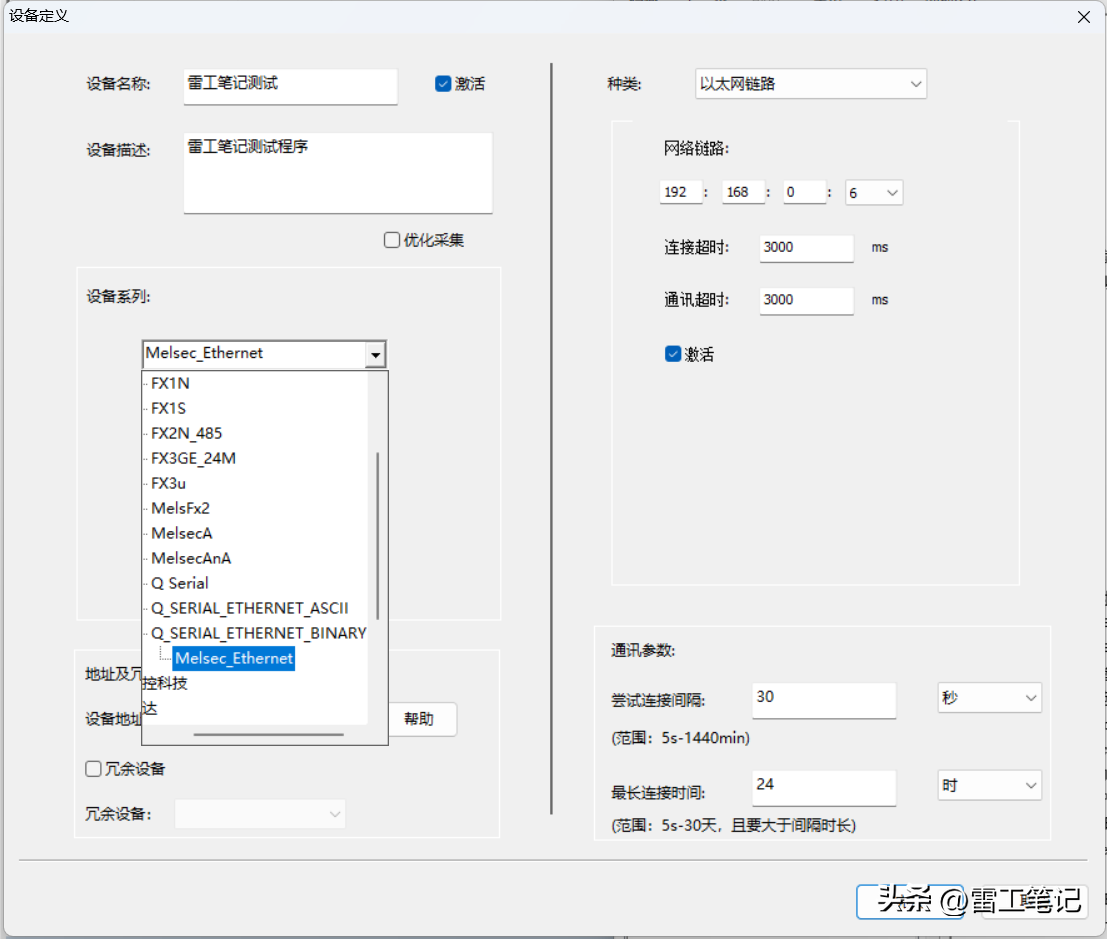

1、创建设备
创建设备时，设备系列选择：三菱——Q_SERIAL_ETHERNET_BINARY——Melsec_Ethernet。
2、设备地址设置：
设备地址格式及范围
(10进制):PLCport(16进制):ComputerPort(16进制):t(10进制)：TransType(10进制)
其中：
为PLC指定的IP地址，(aaa、bbb、ccc、ddd范围均为0-255)
PLCport为PLC指定的端口号，(范围：0-FFFF)
ComputerPort为PC端指定端口号,(范围：0-FFFF)
t是连接超时（单位秒)，
TransType为0代表采用UDP，为1采用TCP进行通讯。
备注：
1、整个网络的PC和PLC，部分要相同，ddd和PLCport,ComputerPort部分不要重复。如本例设置的:192.168.0.3:2000:4000:3:1。
2、本机的端口号（即ComputerPort）应设置的大一些，太低容易被其他程序占用，建议设置到4000以上。

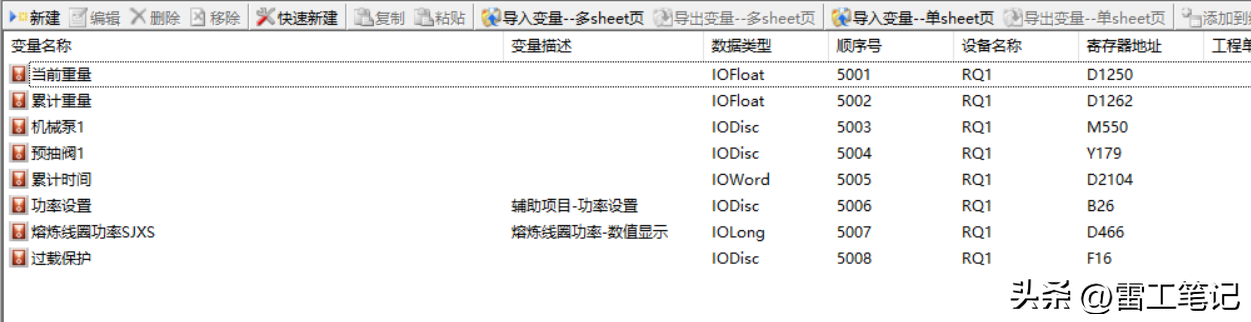

3、创建变量

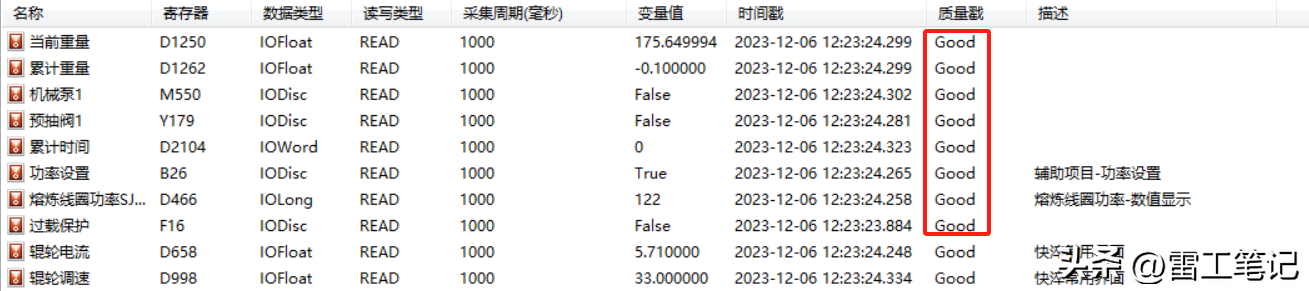

4、运行
以上为在燕郊某项目现场采集三菱PLC通讯的案例，有同样需求的小伙伴可以参考设置。
