SIMITSimulationFramework，简称SIMIT。它是西门子推出的一个仿真平台，主要有两个应用方向：虚拟调试和操作员培训。在流程行业的虚拟调试方面，SIMIT不仅可以做信号级仿真（即我们平时说的DI、DO、AI、AO），也支持设备级仿真(如:电机、阀门和控制器等)，甚至能够实现一些简单的过程级仿真(如：反应釜及一些工艺反应过程等)。如下图所示：
本文主要介绍SIMIT在流程行业的应用场景。文中所使用的软件为：和。
信号级仿真Couplings是自动化系统与仿真模型之间的接口。SIMIT包含所有必要的Couplings以适应不同的通信仿真和自动化环境的要求。支持与自动化系统实际硬件的通信（硬件在环）和仿真控制器的通信（软件在环）。SIMIT支持的Couplings如下图所示。
具体应用中可分为组态PLCSIM仿真、组态VirtualController仿真和模拟信号的标准化三类。下面是实现方法的详细介绍。
组态PLCSIM仿真
首先是实现SIMIT和PLCSIM仿真软件的耦合，这部分仅需三步即可实现：

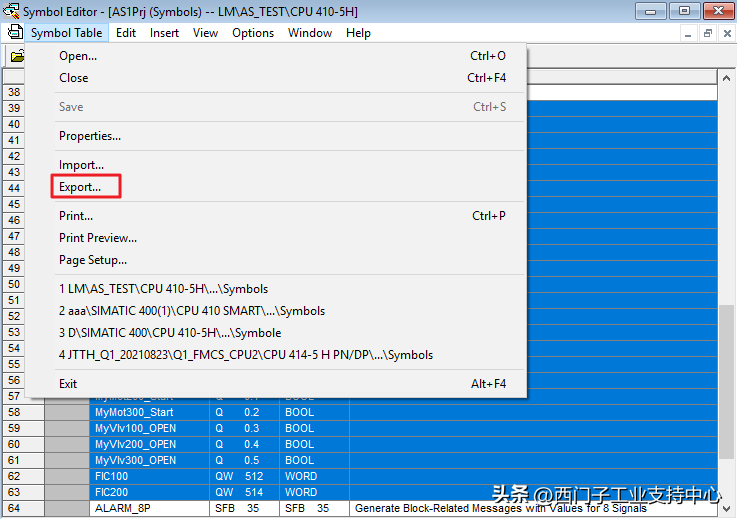

1.将AS程序中地址相关的符号表导出(按地址排序后，选择地址相关的符号，执行导出操作。此时仅导出选中部分的符号)。如下图所示。

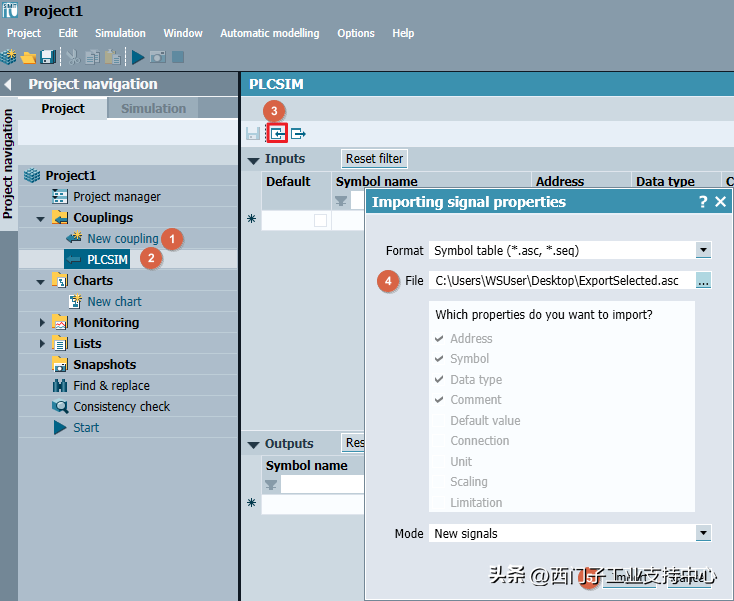

2.SIMIT项目中新建Couplings，选择PLCSIM，然后在SIMIT中打开该Couplings，按照下图中的步骤导入第一步中导出的符号表。
组态VirtualController仿真

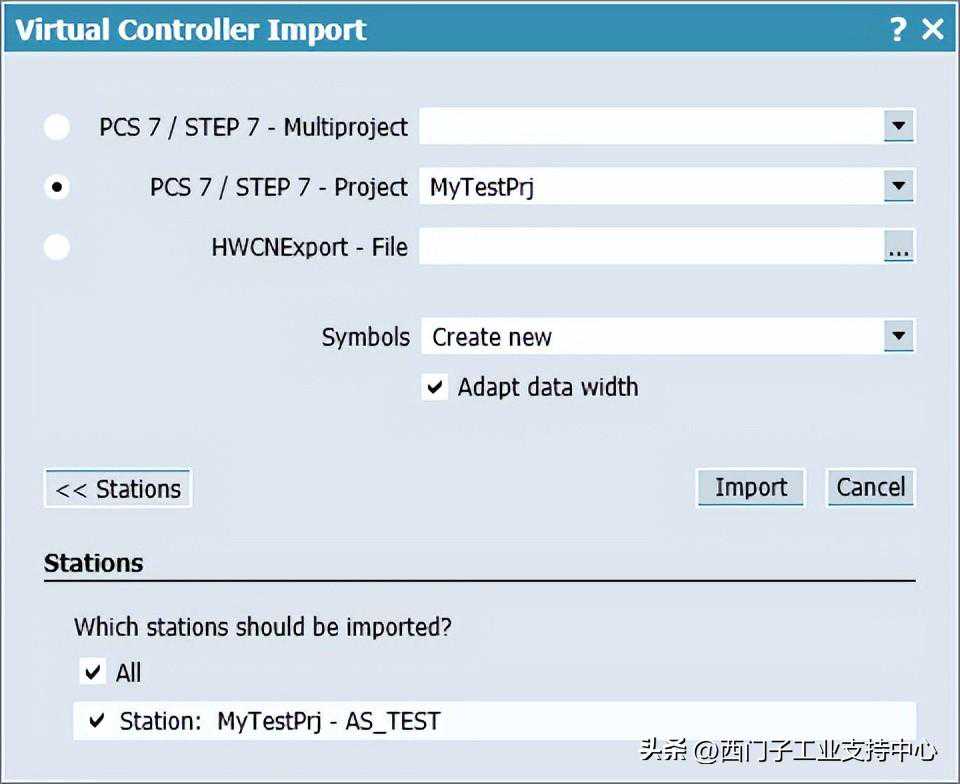

与VirtualController的耦合只需在新建耦合时，选择VirtualController，然后在弹出对话框中选择对应的项目及所需的AS站即可。如下图所示。

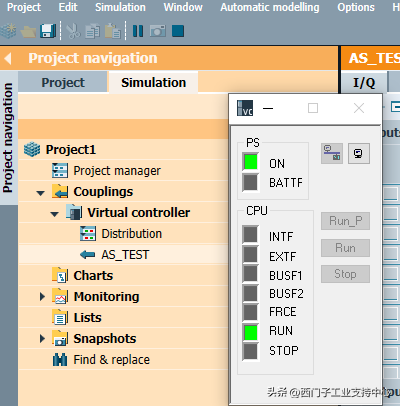

启动VirtualController仿真，就可以像使用真实CPU一样下载硬件组态和程序。仿真界面如下图所示。
模拟信号的标准化
对于模拟量，PCS7与SIMIT之间通过编程接口实现数据的转换，即原始值仍以16位（2Byte）读取或写入，SIMIT中提供两种方式将原始值转换位对应的物理值。

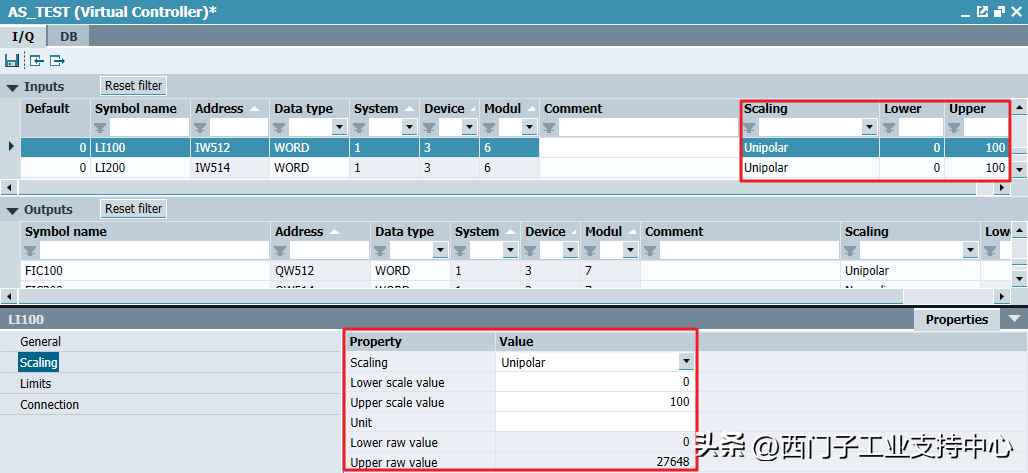

1.标准控件比例（如下图所示）

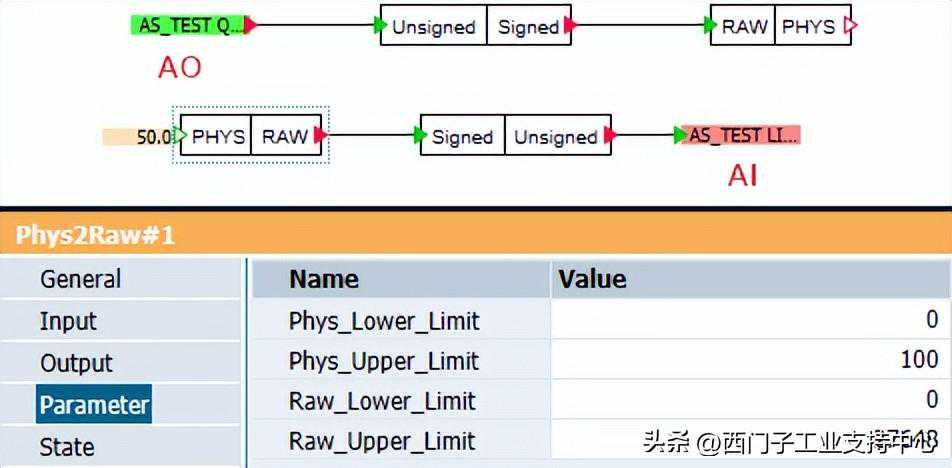

2.Coupling编辑器比例（如下图所示）
设备级的仿真
此外如果基本组件无法满足要求，也支持用户自定义Component实现定制化的功能，还可以使用CTE进行开发。

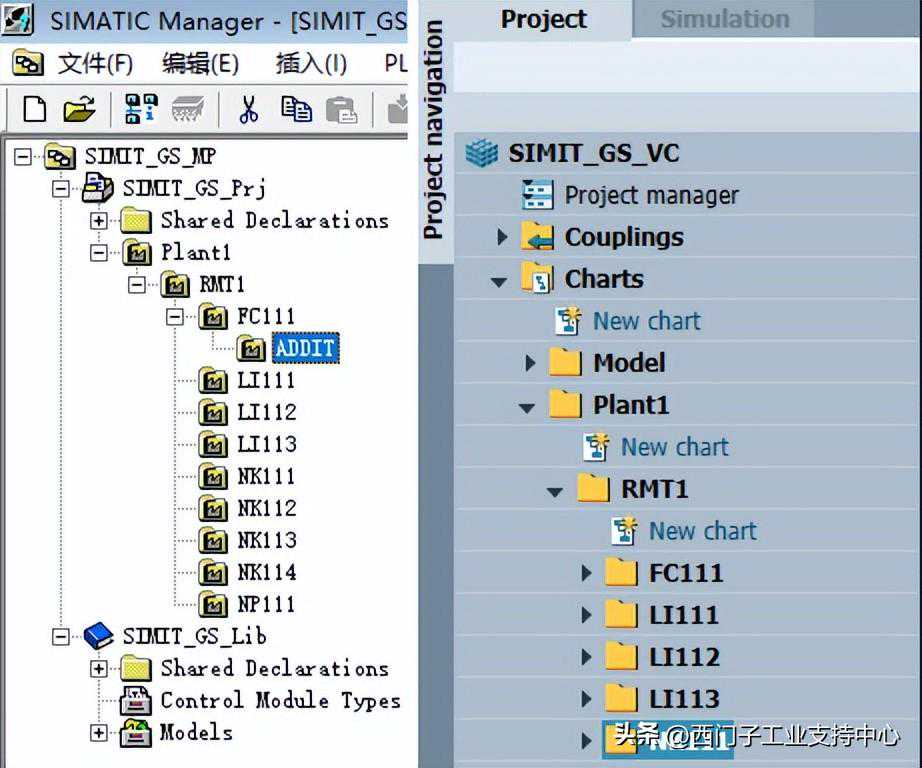

下面就以电磁阀为例说明SIMIT中如何手动搭建仿真模型。在SIMIT中可以按照PCS7项目中的层级结构创建相同层级结构的Chart文件夹。如下图所示。

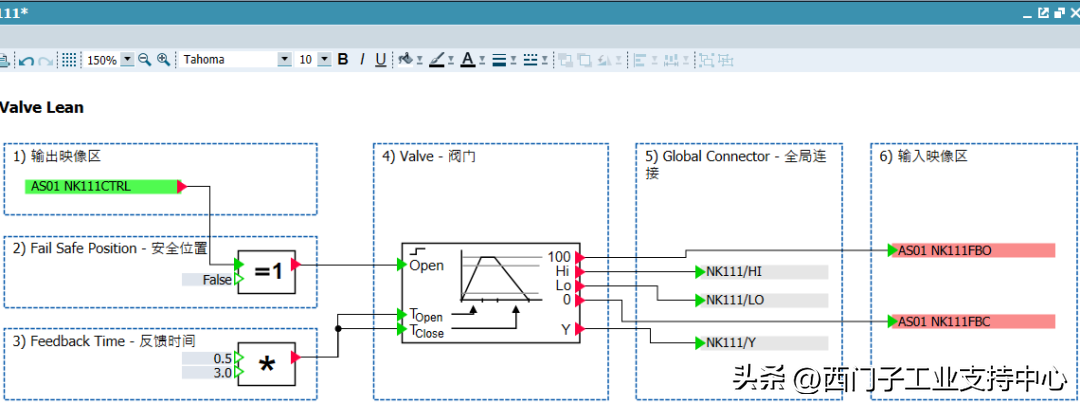

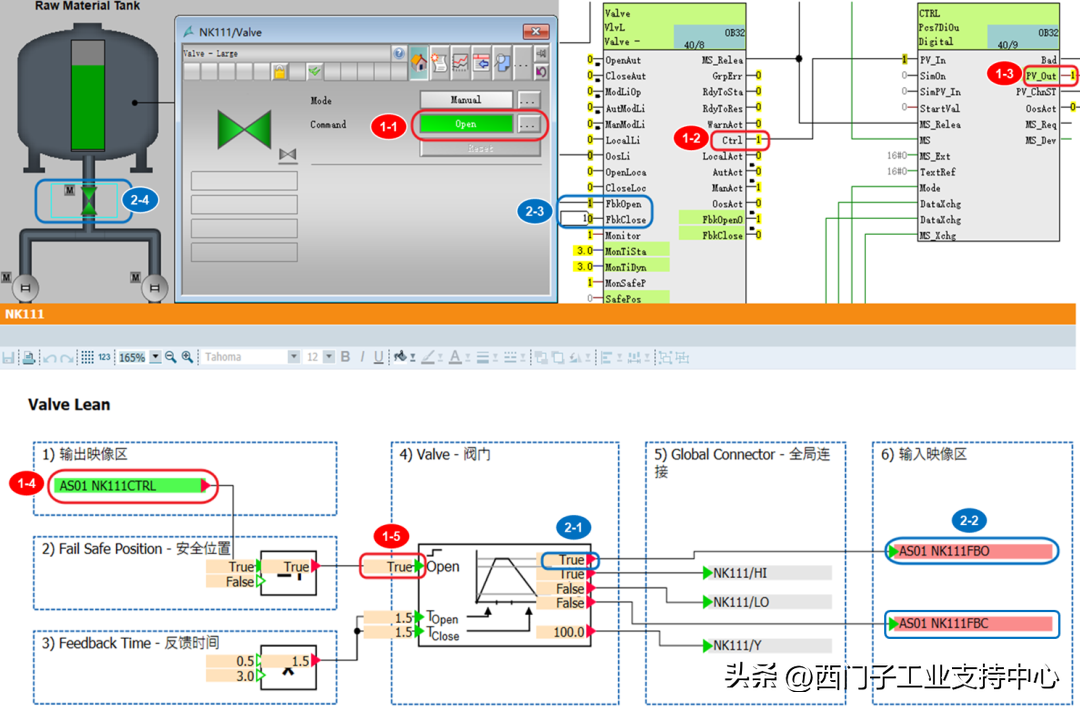

在SIMIT对应图表文件夹下新建Chart。此处以NK111电磁阀为例。在SIMITBasicComponents中拖拽如下组件到图表：DriveV1（阀门仿真模型）、Connector（全局连接）、Input（输入信号）、OutPut（输出信号）、MUL（模拟量乘法）、XOR（异或运算）。然后为输入和输出信号分配对应的AS中的I/O符号地址。参考下图的布局进行各个组件之间的互连。
完成仿真模型搭建后，下载程序至VirtualController或PLCSIM，激活SIMIT和OS，能够实现整个系统的测试。NK111的仿真过程如下图所示。
同理，其他设备的仿真也可以参考上述步骤进行模型搭建。
使用Template和CMT批量导入
实际应用中为了提高模型搭建的效率。SIMIT提供多种批量导入的方式来简化工作。比如：Table导入、CMT导入、IEA导入以及Automated导入等。如果上述例子中有多个和NK111相同类型的阀门，我们就可以通过批量的方式创建设备。以提高工作效率。

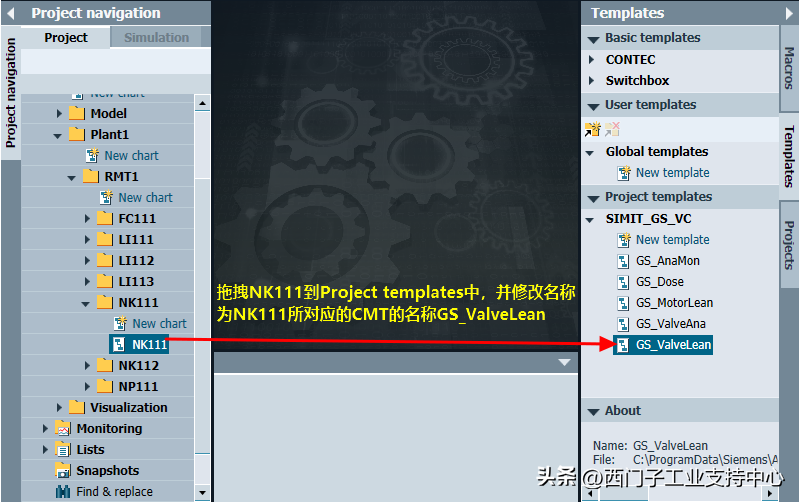

此处为大家介绍如何通过CMT批量导入来创建NK113和NK114的仿真模型。前面已经创建了NK111的仿真模型，NK113与NK114模型结构与之一致，只是所连接的信号或参数不同。因此，我们首先使用NK111仿真模型创建Templates。如下图所示。

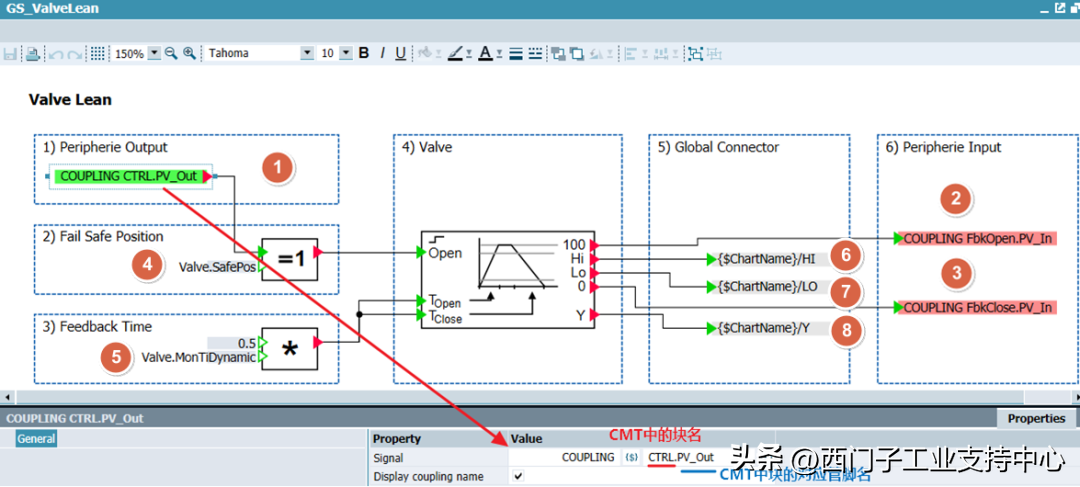

打开所创建的GS_ValveLean的模板，因为Templates中并非实际仿真模型，所以在实际的参数位置需使用占位符+固定书写格式。这样在导入XML时，占位符位置会被PCS7CMT导出的XML信息进行替代。如下图所示。

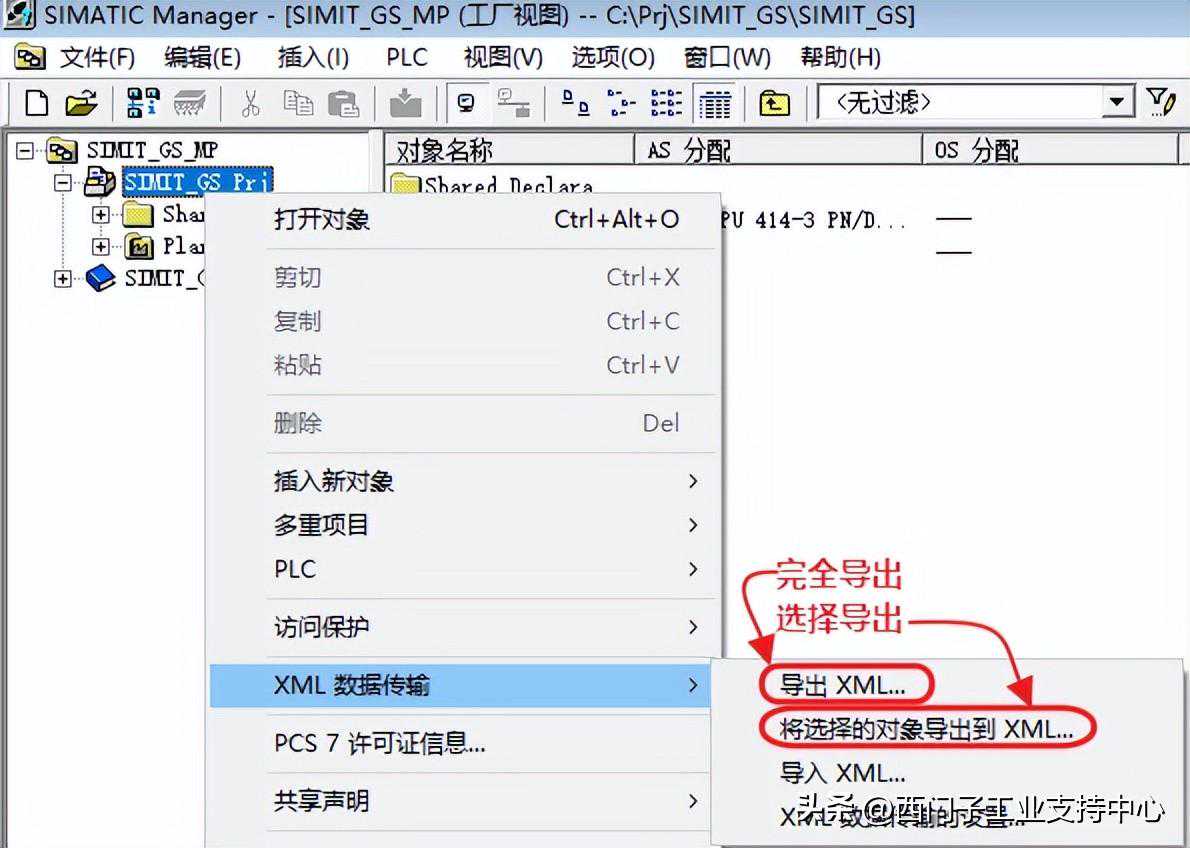

接着便可以将PCS7的当前项目导出成XML。支持完整导出也可以选择部分导出。如下图所示。

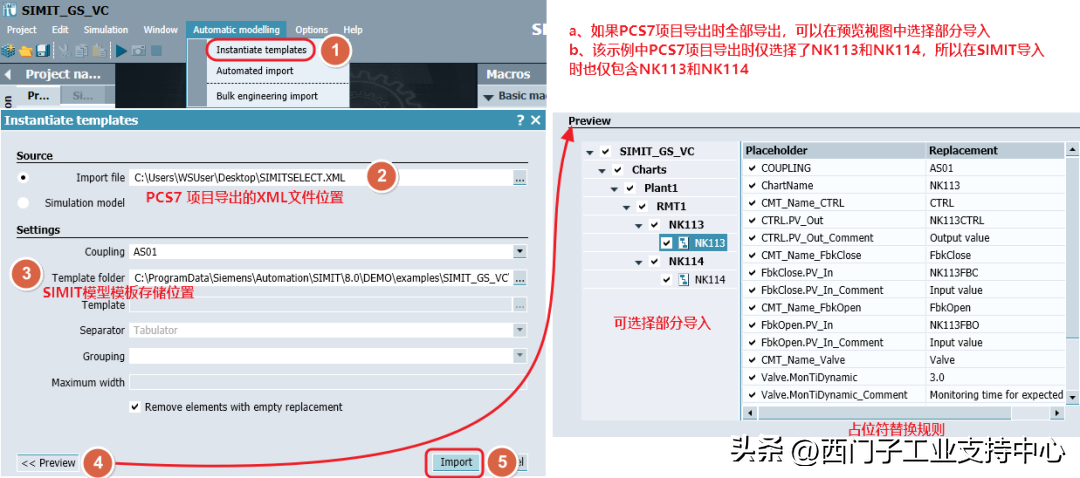

最后参考下图，在SIMIT侧导入PCS7项目中导出的XML文件即可批量创建CM示例对应的仿真模型。

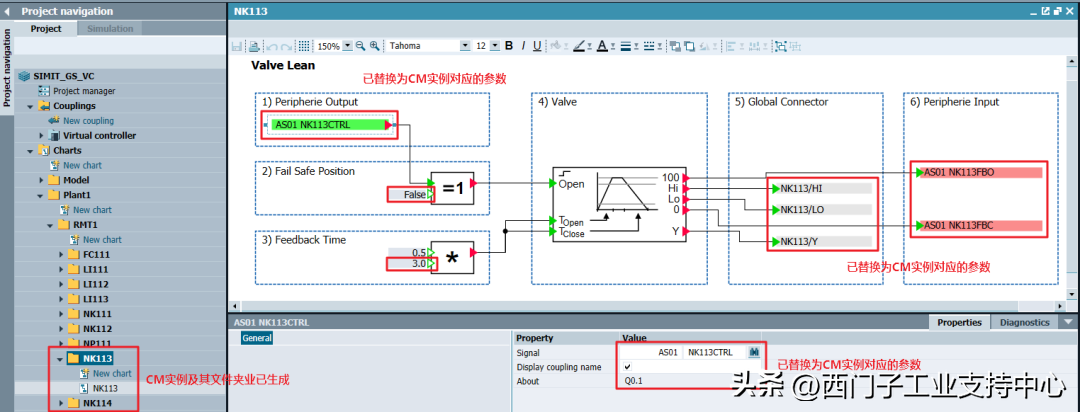

SIMIT导入XML后的结果如下图所示。已经自动生成了NK113和NK114的仿真模型，而且占位符也已经替换为对应CM实例的实际参数。
对于过程级仿真需要工程师对工业过程有一定的认识。在此基础上能够使用数学语言把模型建立出来，并通过SIMIT来创建和仿真该模型，从而与自动化系统形成闭环。

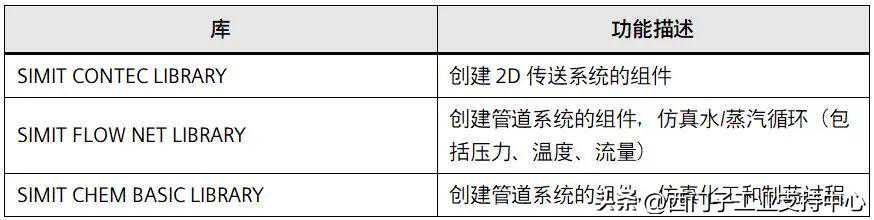

一些简单的模型可以直接通过预置的组件完成创建和仿真工作，但是过程级的仿真可能会很复杂，预置的组件不一定能完成所有的过程建模和仿真。SIMIT还提供了用于不同行业的扩展库，如下表所示。
此外，SIMIT还可以根据需求与第三方专业平台通信进行联合仿真，比如：MATLAB/SIMULINK、PSE-gPROMS、AspenHYSYS等。
以前面章节的项目为例，此处介绍如何创建该项目物料传输模型和原料罐的液位模型。在创建过程级仿真模型之前需要具备如下条件：
必须清楚要模拟过程的物理关系或简化模型
已在SIMIT中完成设备级仿真的搭建
在该项目中仿真如下过程：
原料罐进料（原料罐液位范围为：0-500L）
反应釜进料（两个反应釜的液位均为：0-1000L）
原料罐到两个反应釜的流量模拟（流量范围为：0-3L/s）

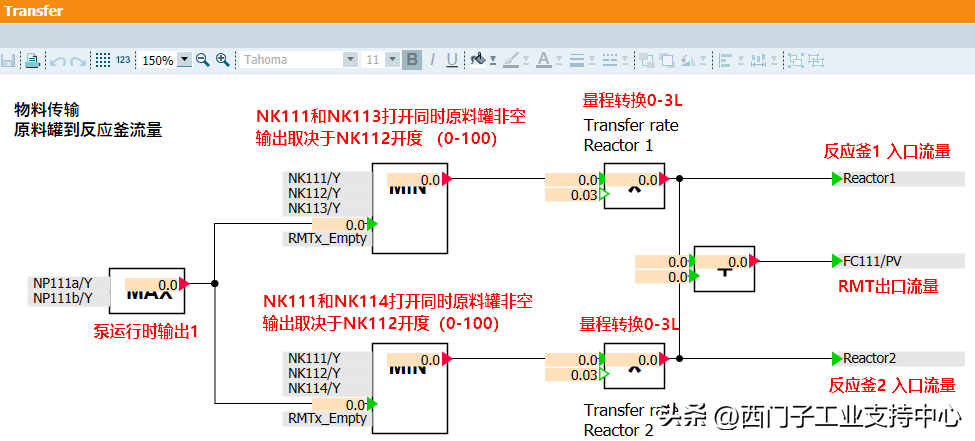

根据要仿真过程中原料罐到两个反应斧的流量范围均为0-3L/s，可以创建如下图所示的物料传输模型：

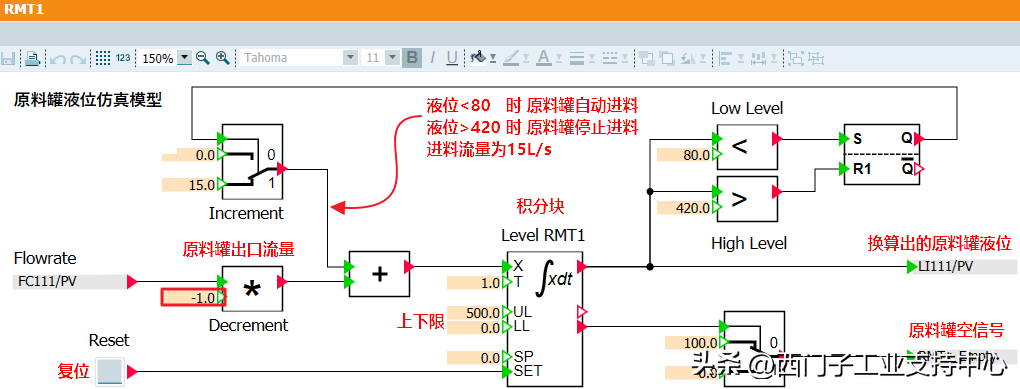

此处设计原料罐液位低于80L时自动以15L/s的流量补料，当液位高于420L时停止补料（防止只出不进，原料罐彻底排空后无法仿真液位变化）。结合前面物料传输模型换算出的出口流量可以创建原料罐液位控制的模型。如下图所示。

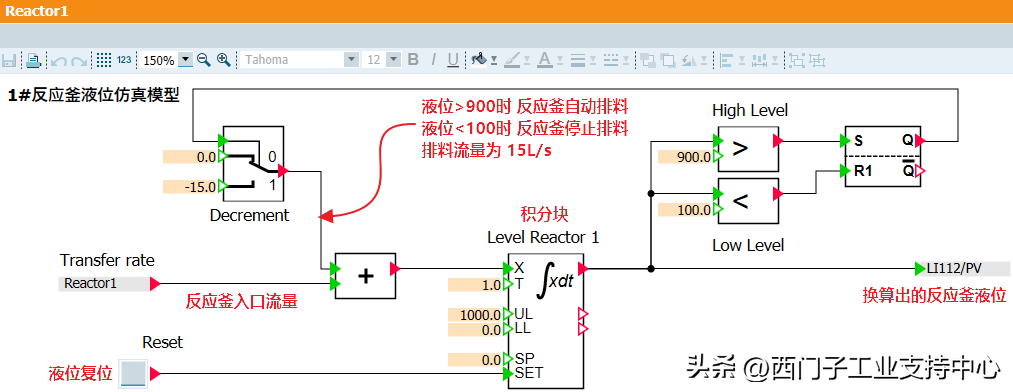

模型中设计反应釜液位高于900L时自动以15L/s的流量排料，当液位低于100L时停止排料（防止只进不出，反应釜加满后无法仿真液位变化）。结合前面物料传输模型换算出的反应釜入口流量，可以创建反应釜液位控制的模型。如下图所示。

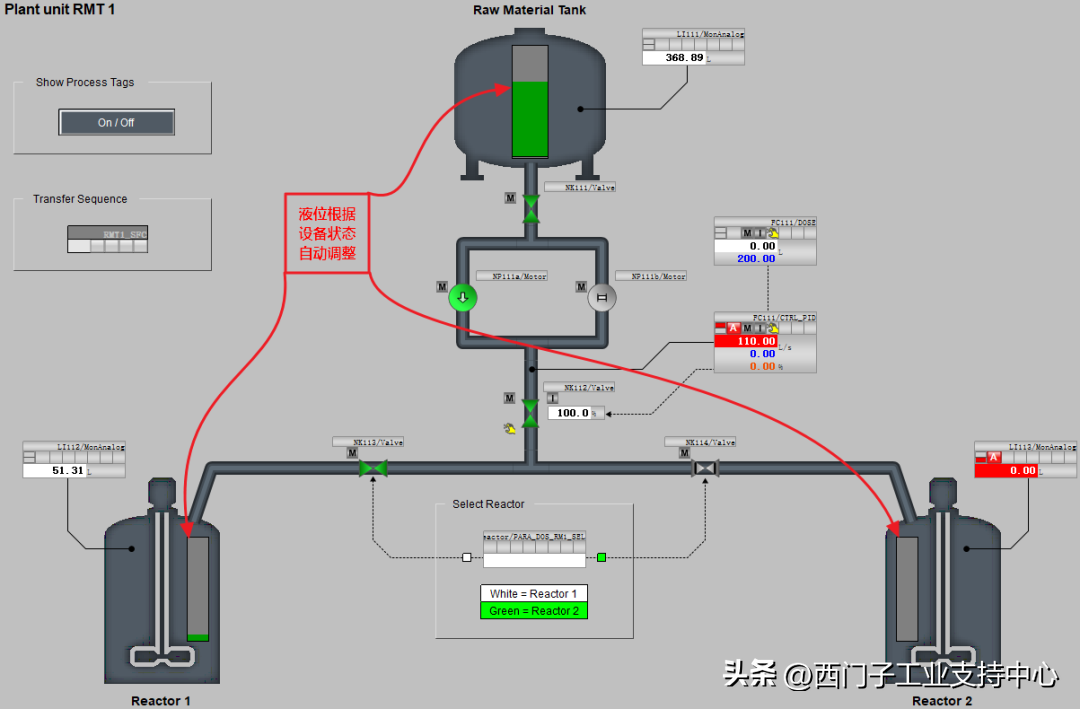

过程级的仿真在PCS7项目中的体现如下图所示，原料罐和反应釜的液位可以根据设备状态自动调节。
借助于SIMIT在信号级、设备级以及工艺级的仿真实现自动化系统虚拟调试，能够在提高生产效率的同时显著降低调试的风险；能够在提高项目灵活性的同时保证很高的安全性。
