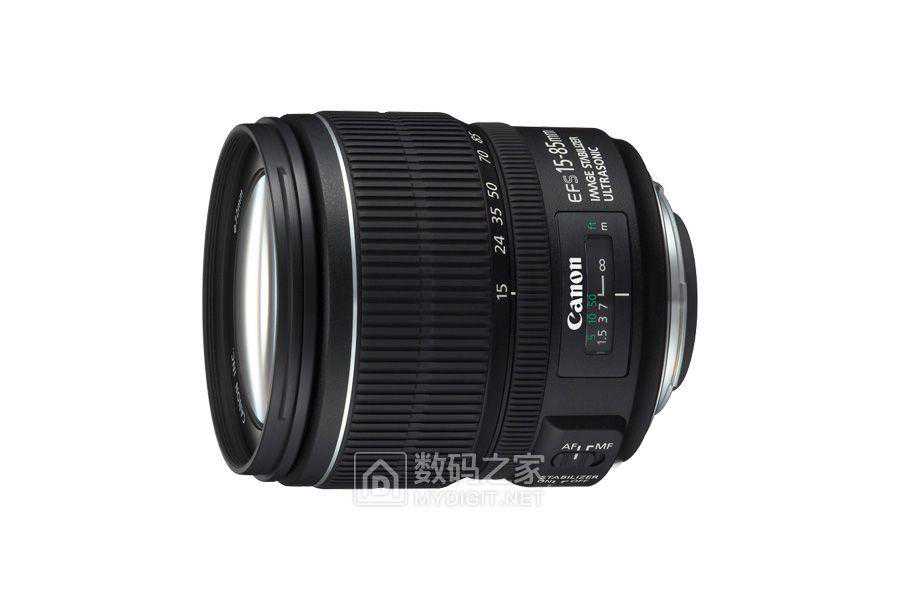

这个变焦镜头（EF-S15-85mmf/3.5-5.6ISUSM）之前没有拆过，全网搜了几天都只有18-5517-85的拆解文章且大多不详细最终还我们数码之家的@ljlun有详细17-85的拆解且有重要的参考价值，感谢！
这个镜头我一共拆了3次装了3次；
第一次如同初恋战战兢兢如履薄冰，花了近4个小时多拍照多划线
第二次有了经验熟练多了，2个多小时换光圈线
第三次轻车熟路30-40分钟有个罗丝没锁好推焦距有点卡。
折机步骤：
一、转接环拆后顶装4个罗丝再扣压圈
二、AF/MF开关筒先拆1条排线
三、主板7条排线
四、固定架
五、USM电刷3组助滑铜垫
六、光圈IS防抖组，9组罗线，塑料筒套
以下几个关键点我会在楼下图文说明：

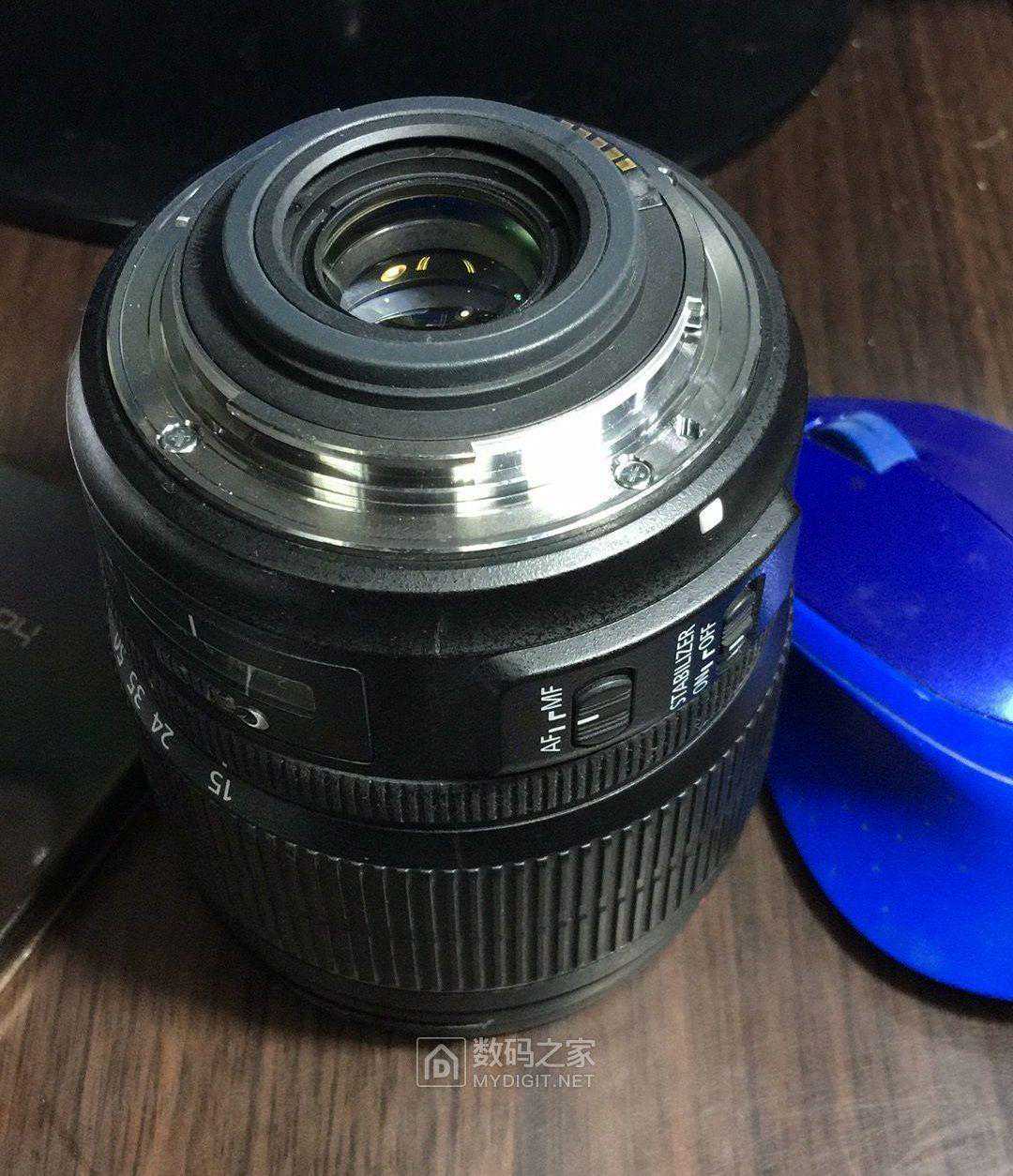

一、转接环部分
4个螺丝卸掉
侧边还有3个螺丝型不同，其中一个是限位的，短圆
当然还是打不开，因为黑色压圈里有4个卡扣，从后入手

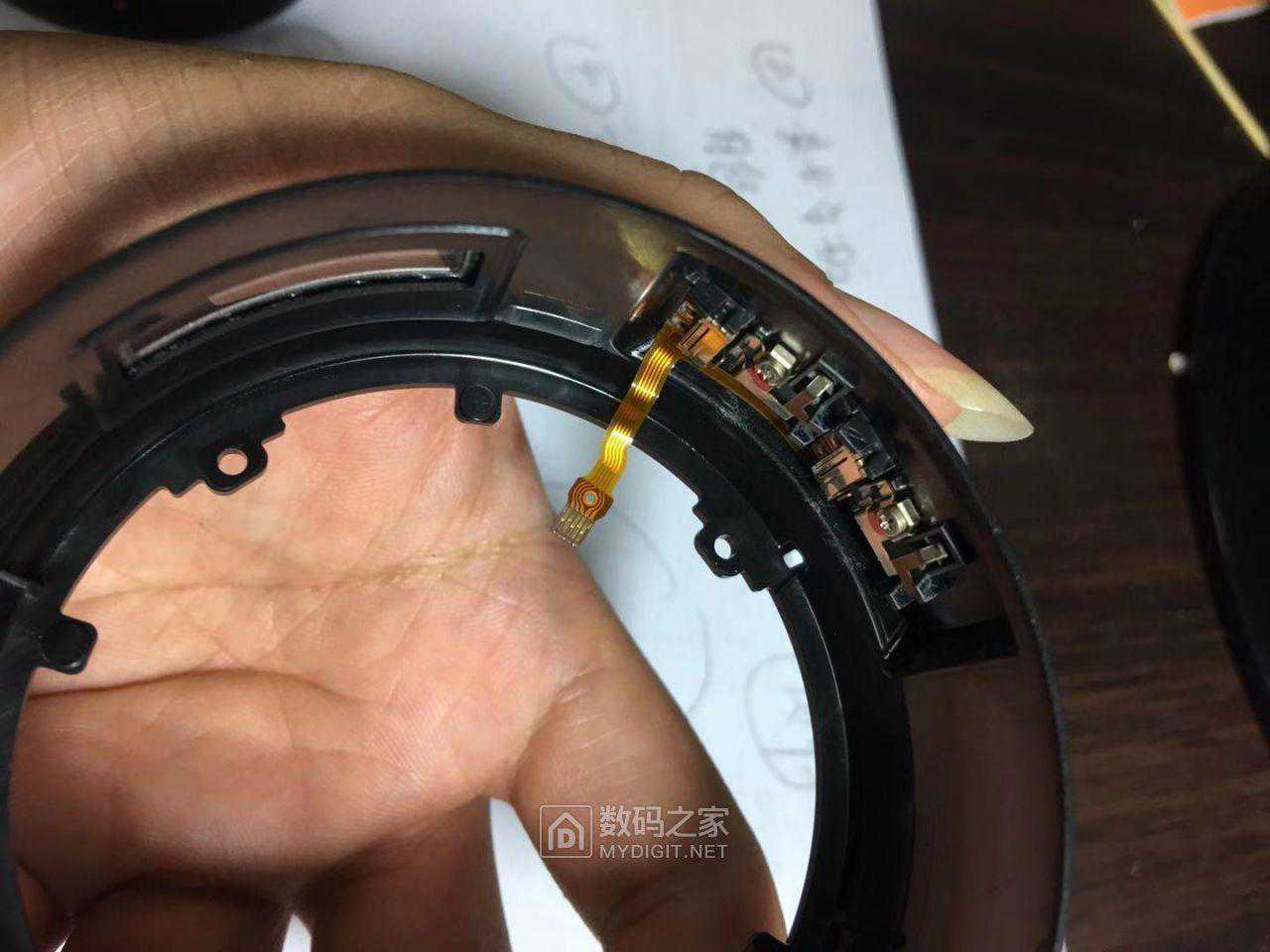

二、AF/MF开关筒先拆1条排线
先拆这条排线开关筒就可以出来了，其它几条排线也拆掉
主板只有一个螺丝且以后的每个罗丝都会有滴漆定位

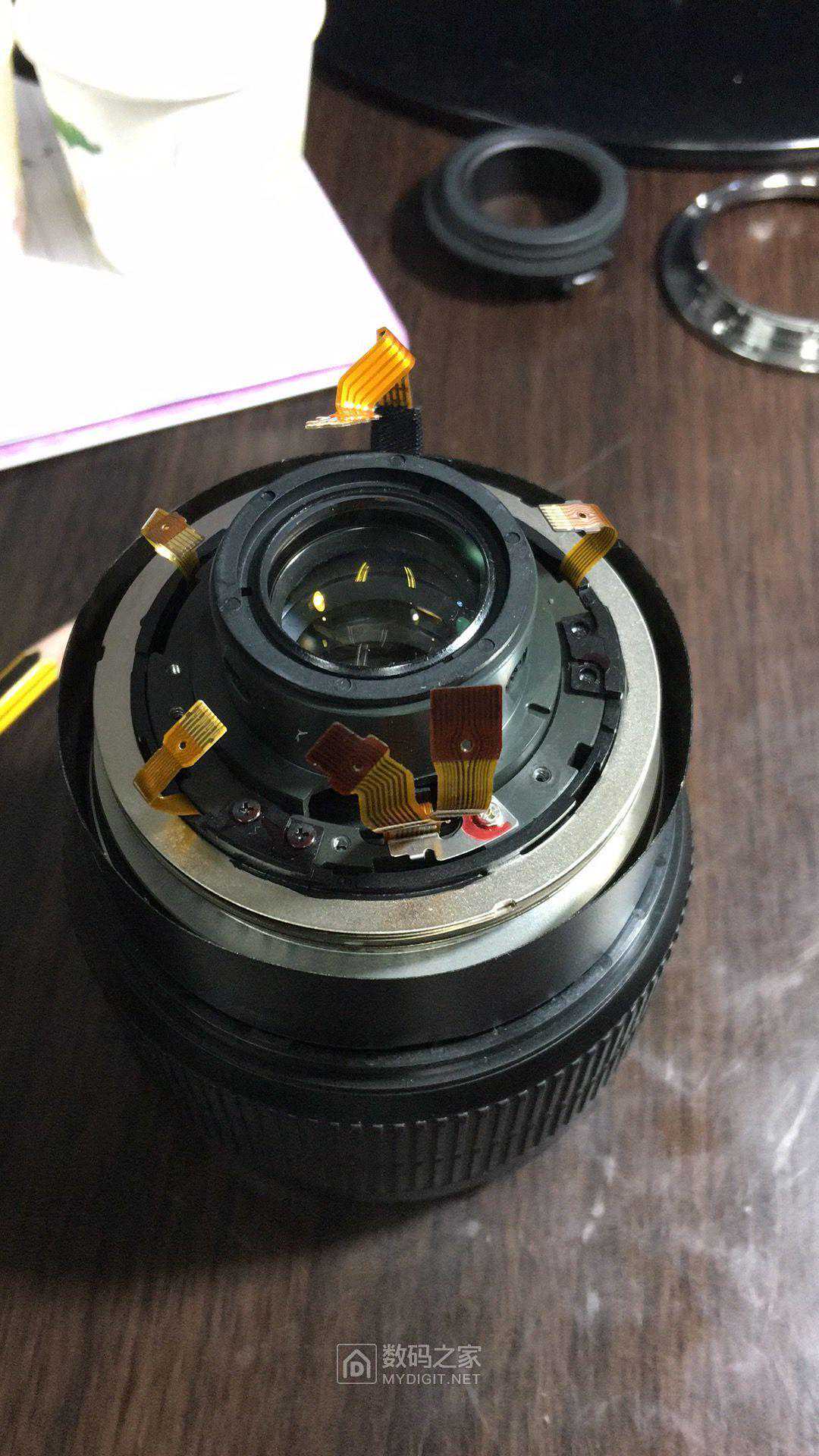

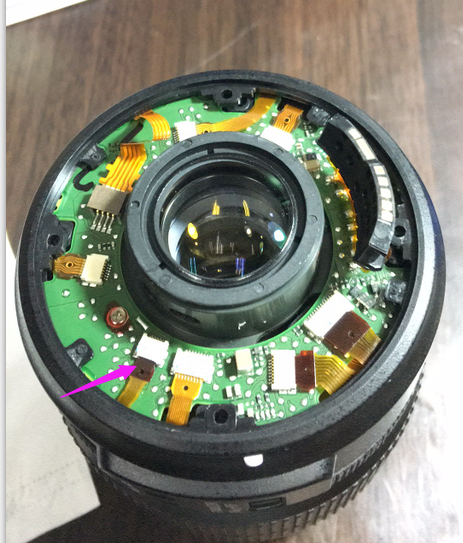

三、主板，7条排线

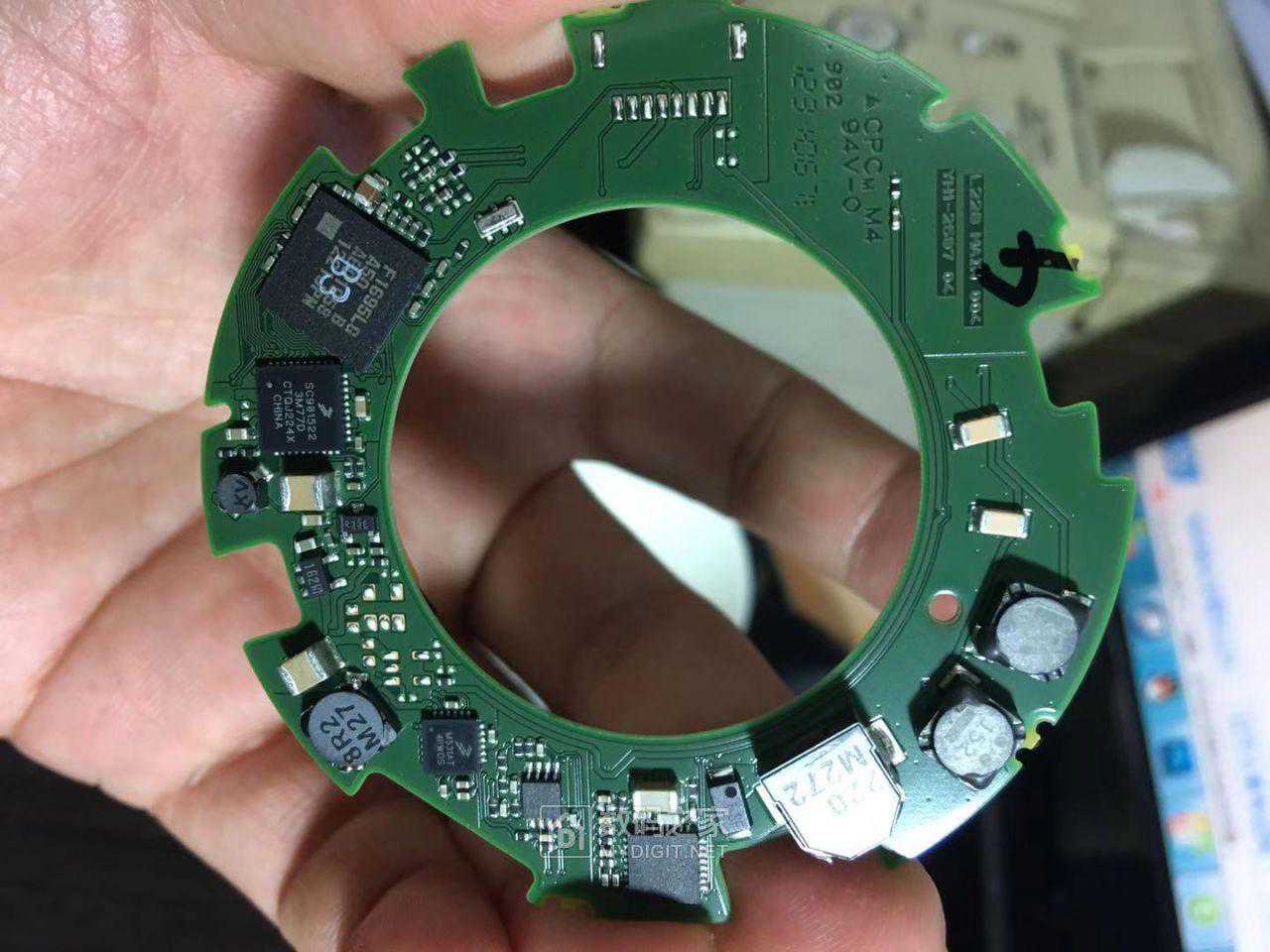

主板背面
折除主板后排线中间有小孔用针筒助力

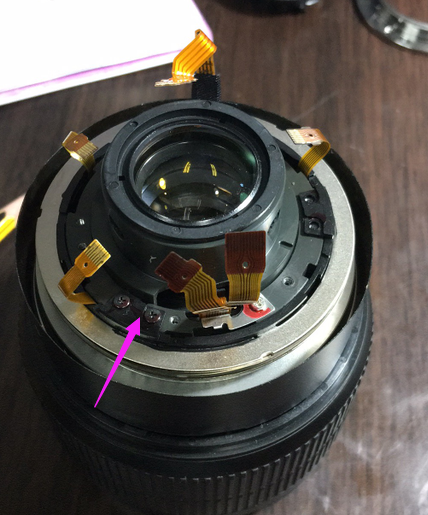

四、固定架6个黑色罗丝
接下就是USM超声波马达
五、USM电刷，3组助滑铜垫

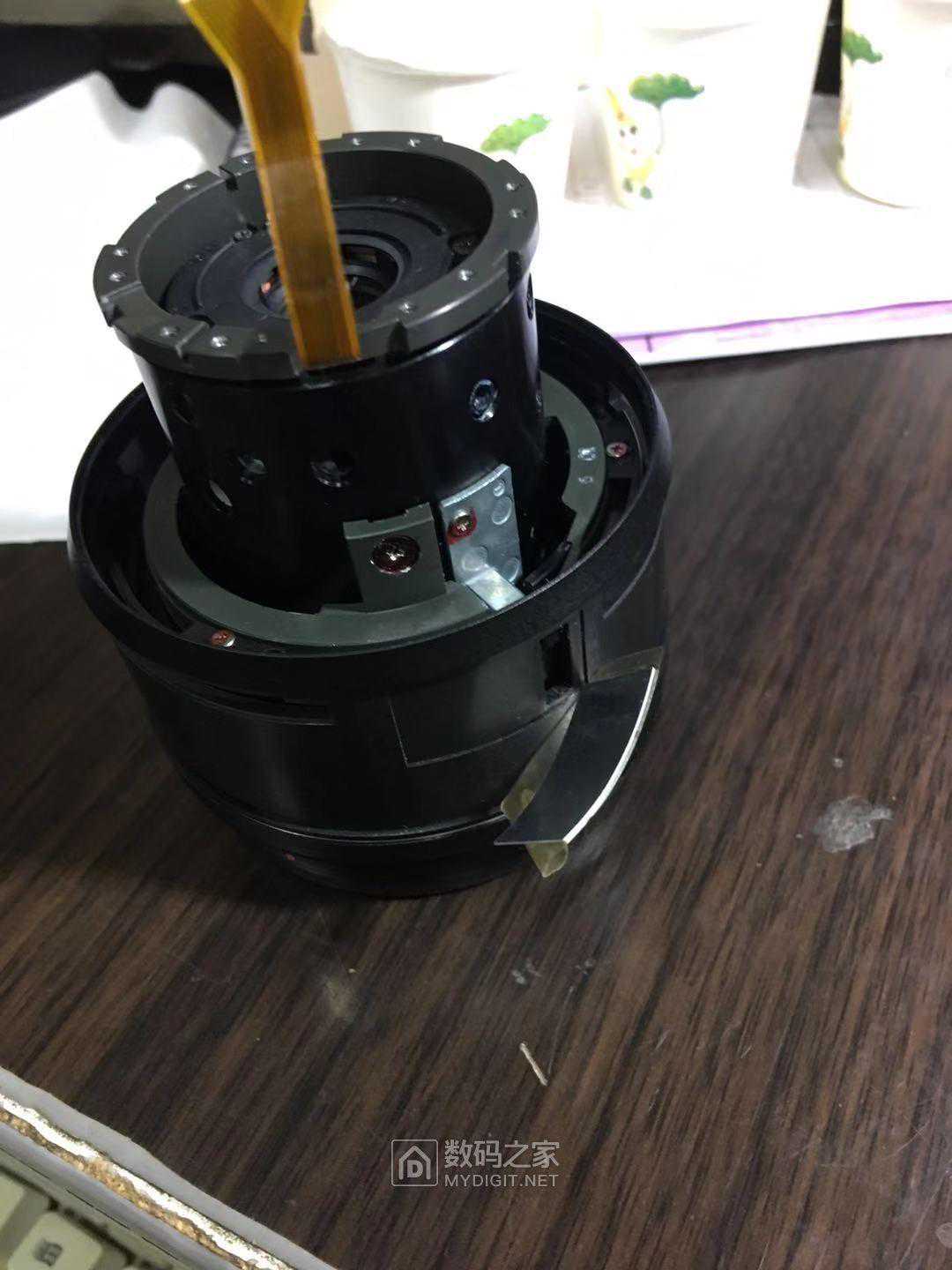

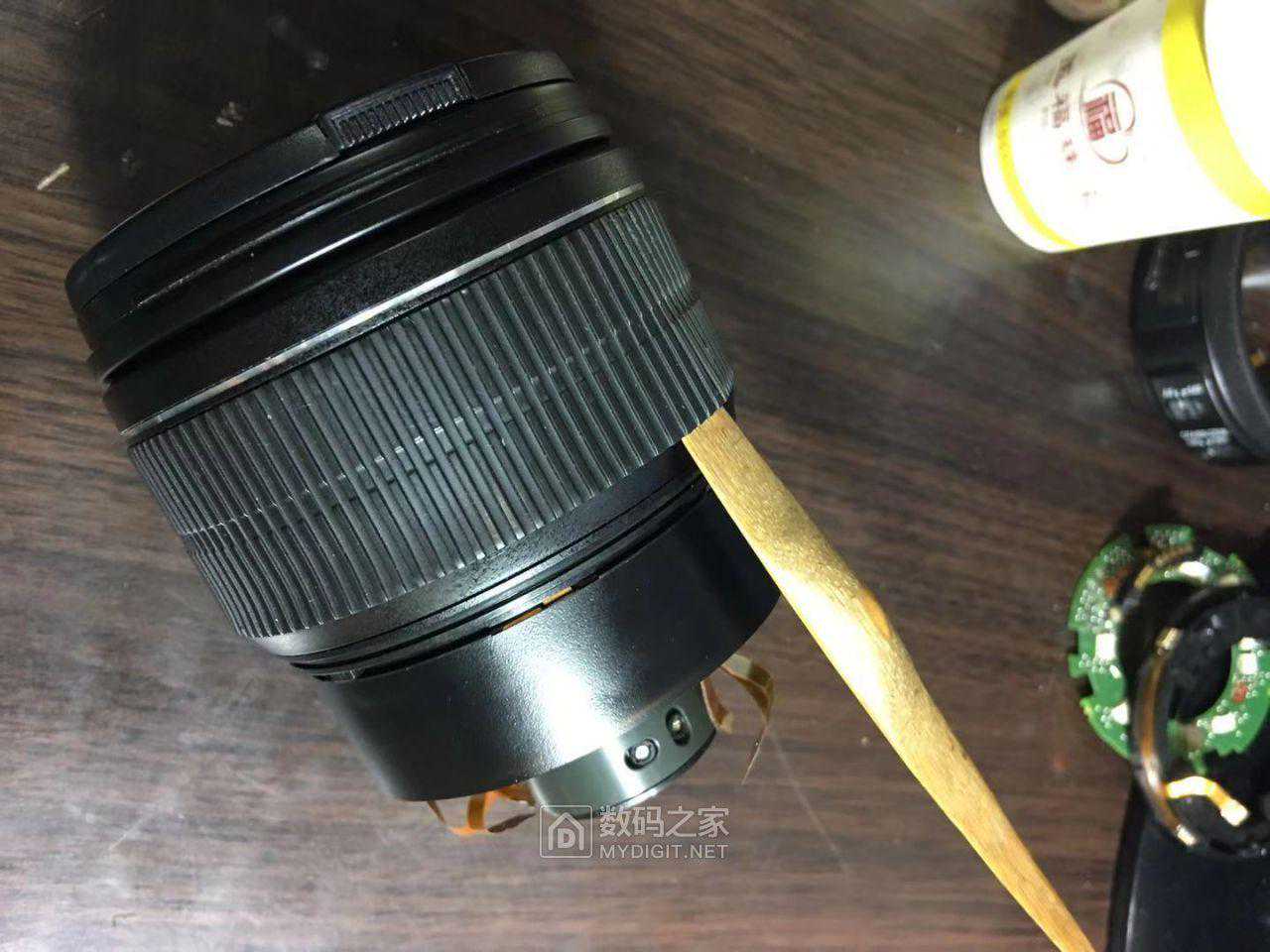

此方法可以无损拆往后推
此处两处白色不锈钢这个是限位铜柱

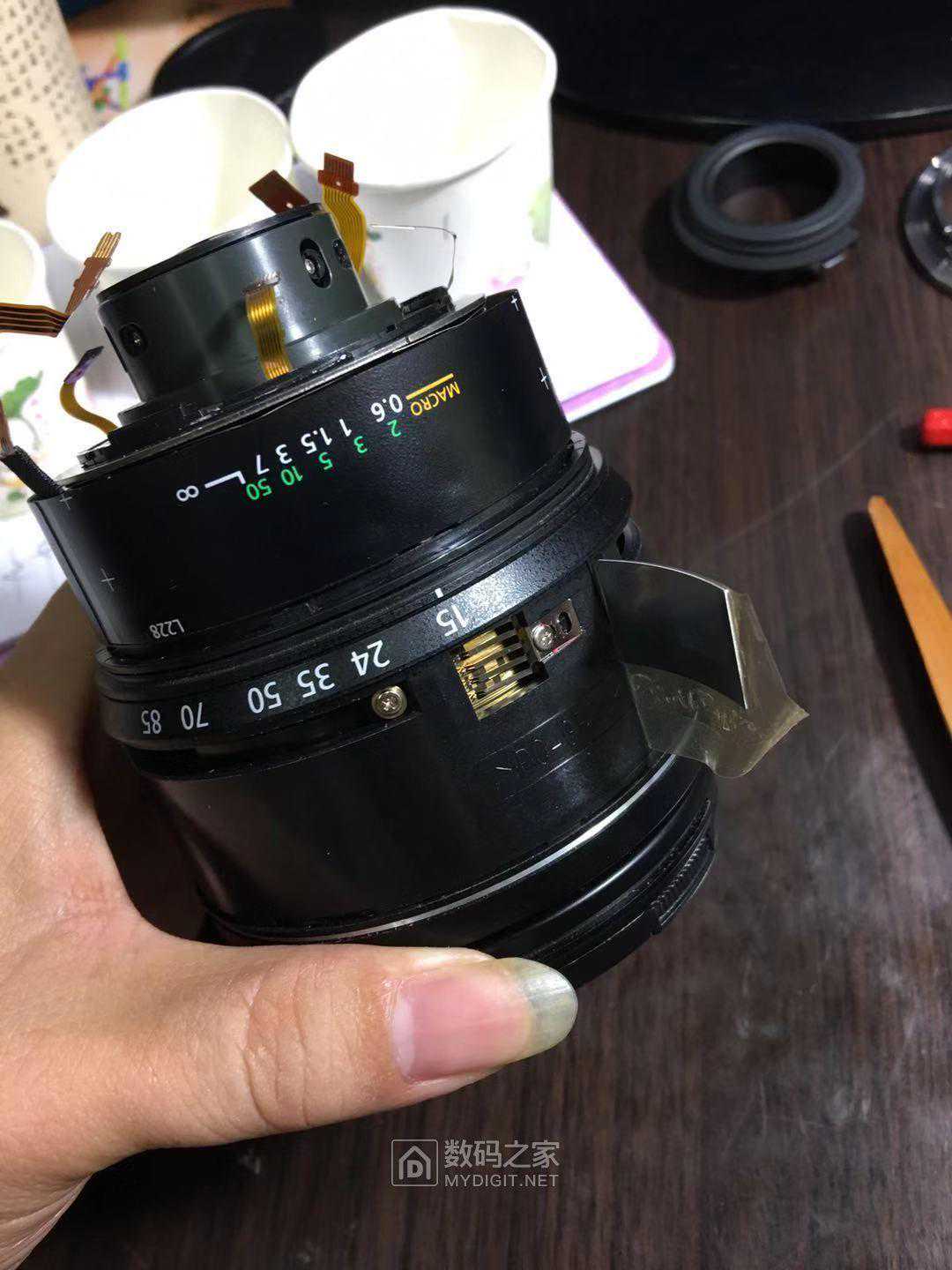

这个是数据电刷，旁边是有3个助滑铜柱
拆完USM对焦组件就可完全分离
分离的USM组件，这个组件是高科技大家可自行百度
这个是最难的一部分，共有9组螺丝和塑料套（感觉厂家就铜套会更耐用），且每组的螺丝大小不同塑料套也是不同的，有颜色区别特别白色的塑料套，特别难拆小心注意，拆不好会影响焦段的准确性，来回推动的流畅度。

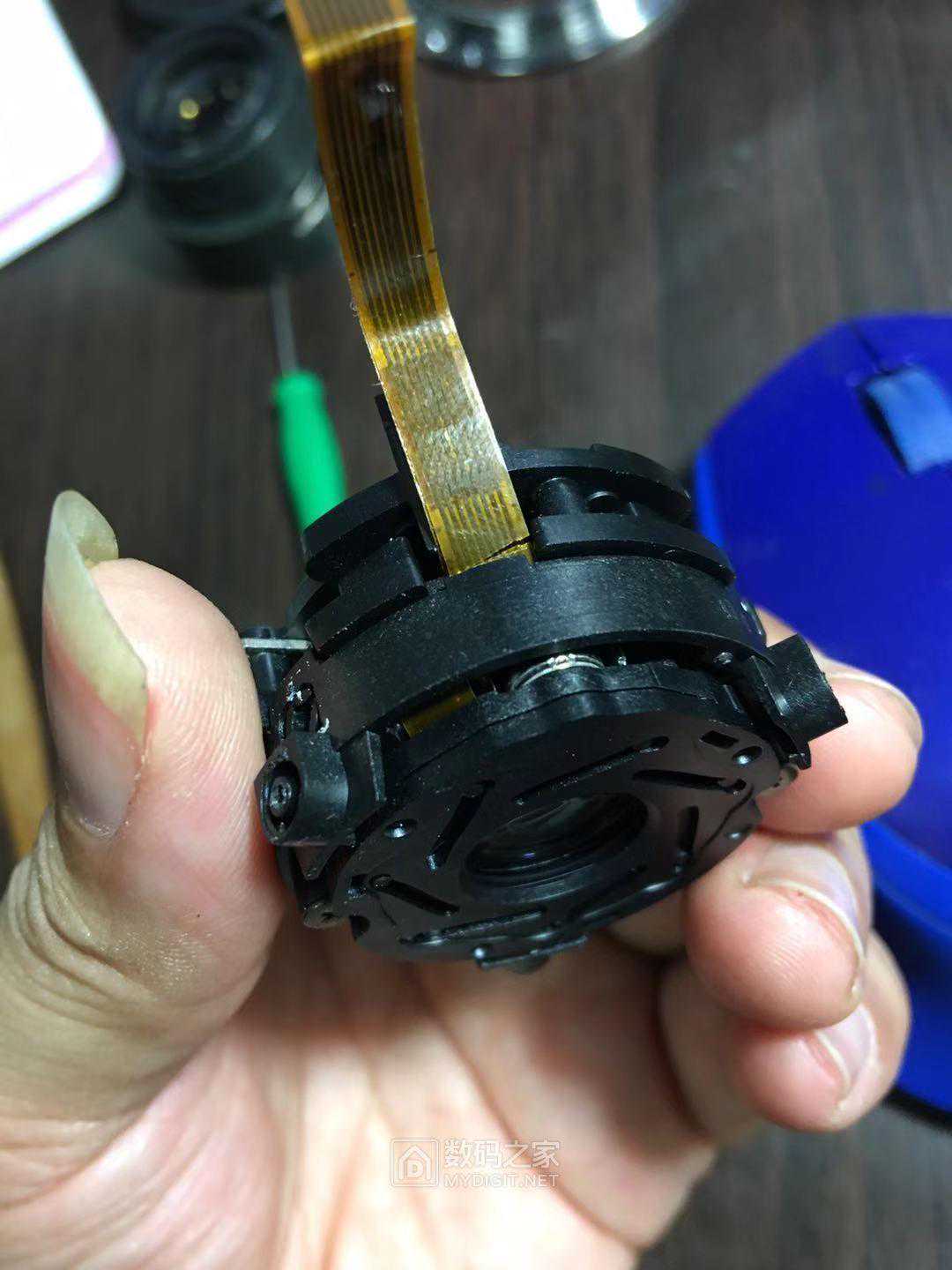

光圈和防抖组件是一起的，就是光圈断的话防抖也会坏

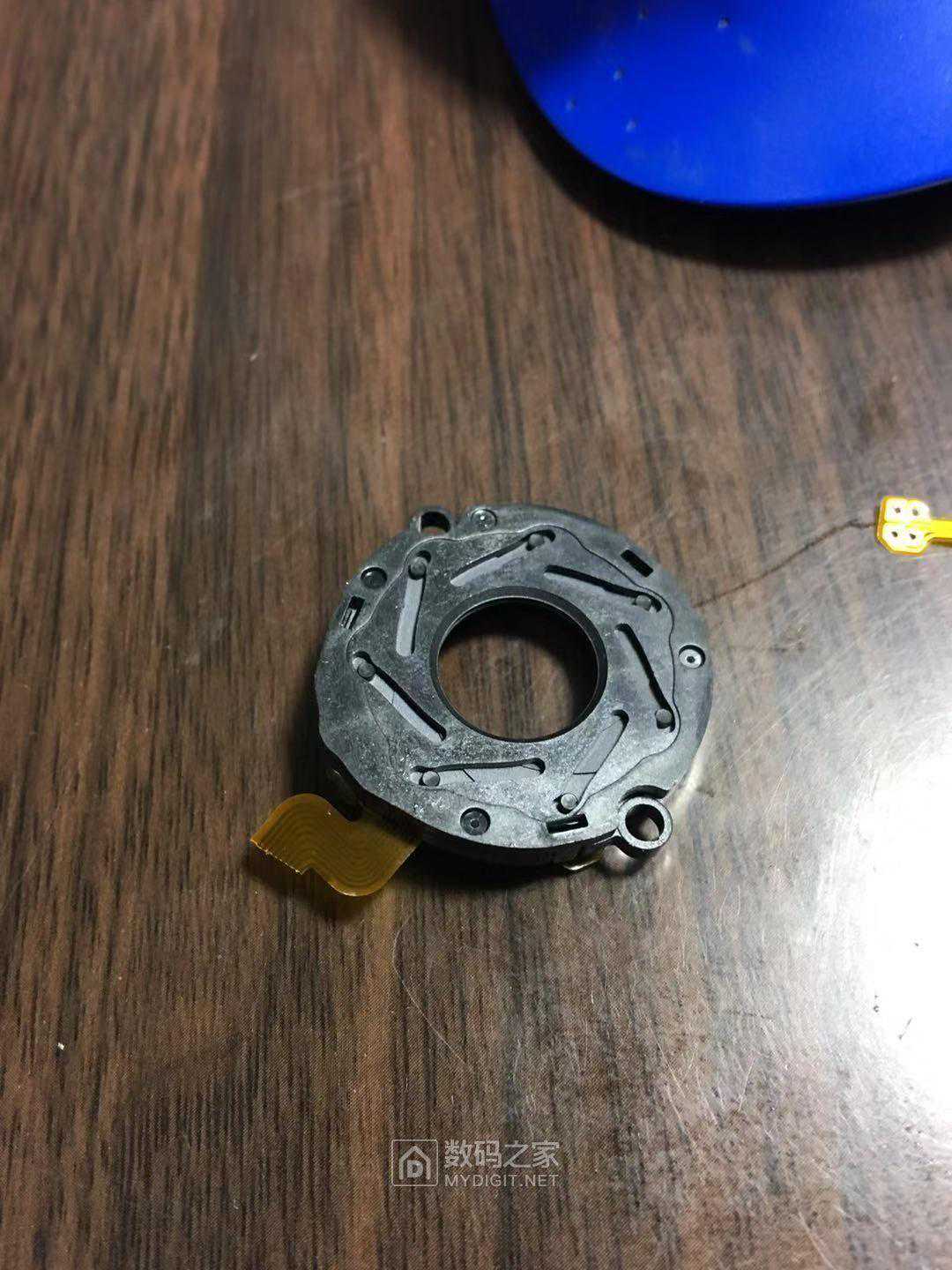

9组螺丝拆完就可以分离，IS和光圈组件，这个就是断掉的光圈线（这个应该是设计问题还是厂家有意为之）。小圆点是驱动电机4个接线柱只用了3个，旁边4点数据采集

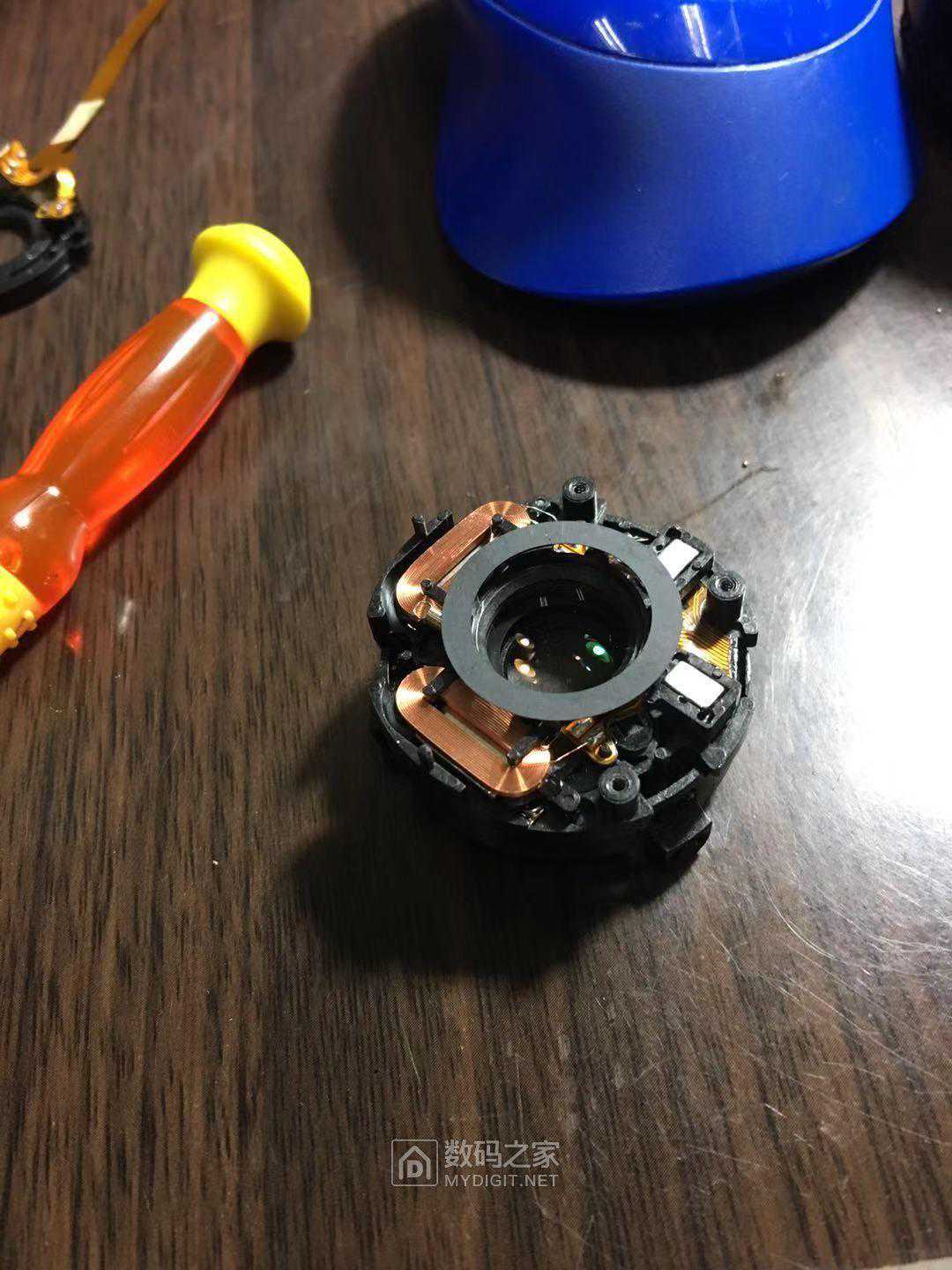

防抖线更是恶梦，头发丝12组线、两组强磁铁、两组电磁铁、两个4脚、贴片电容大芯片。
我也是第一次拆，也不是神仙可以记住这么多步骤，用了些技巧

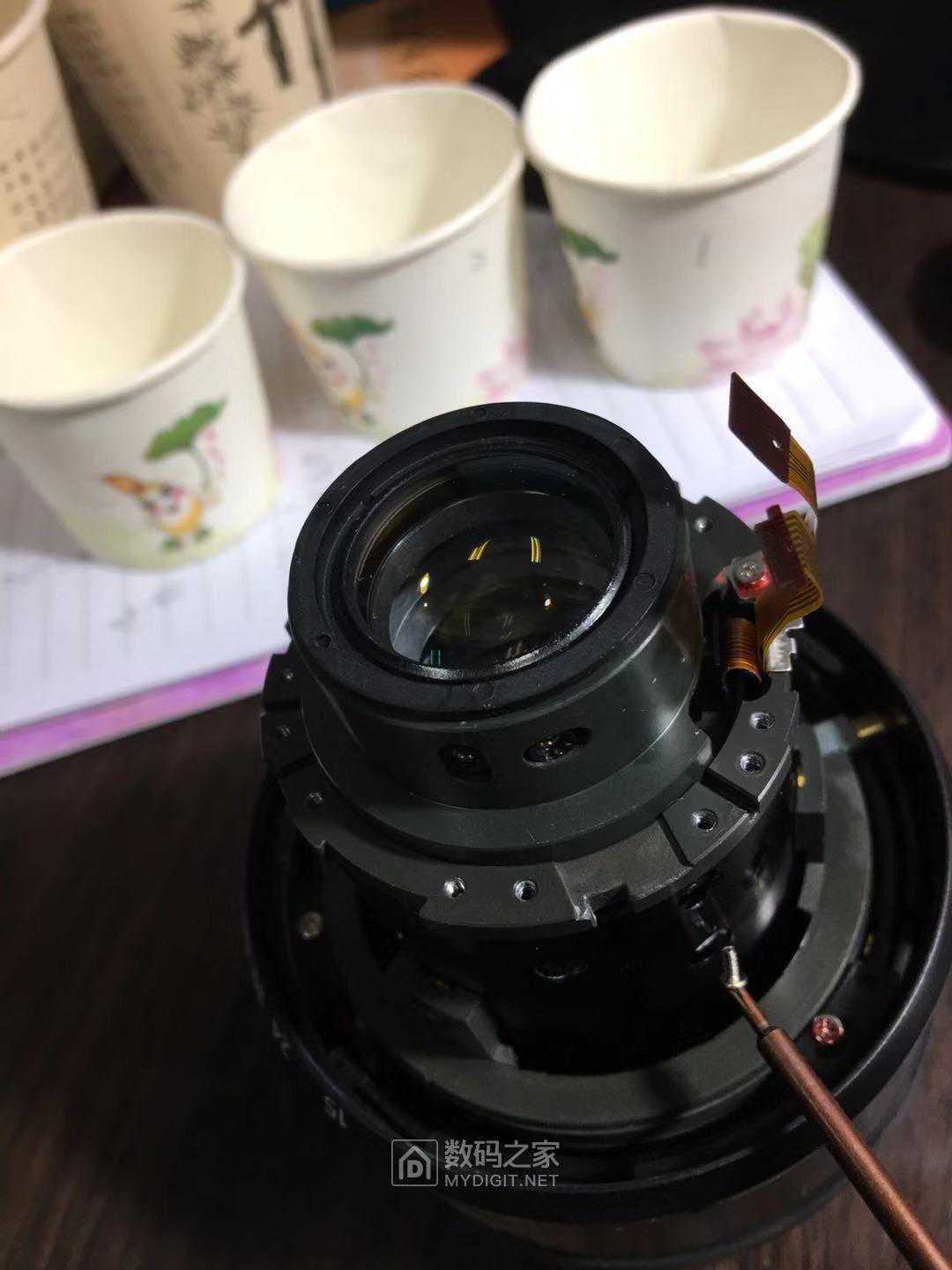

1.做了编号的纸杯分装不同的螺丝
2.拆从左开始，装从右装回

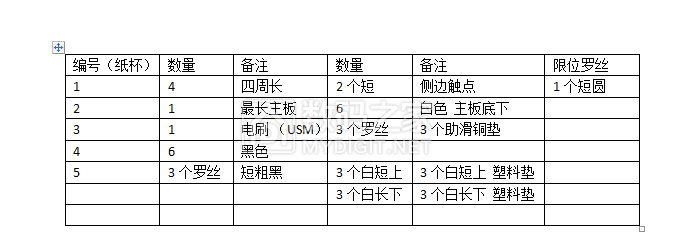

还做了表格记录
装就按教程倒序装回，多拍图片多观察，每个组件都是严丝合缝的，如果装不紧就是位置不对我用了水彩笔画了标记线
就是这样了，欢迎大家多交流！也要感谢数码之家论坛这个平台！
谢谢观看！
