一、PLC供电端子接线
三菱FX3U系列PLC（基本单元和扩展单元，下同）的供电有交流AC（100~240V）供电，也有直流DC（24V）供电。
1、AC输入型接线如下图所示，L端子接火线，N端子接零线，中间的端子接地。
AC输入型接线

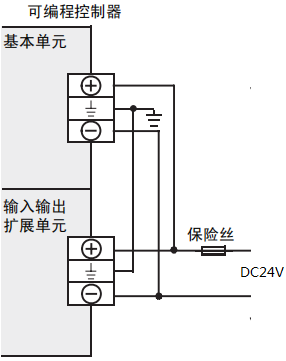

2、DC输入型接线如下图所示，外配24V直流电源正极接+端子，负极接-端子，中间的端子接地。
DC输入型接线
二、PLC的DC24V端子和S/S端子
1、PLC内部开关电源除了向PLC供电外，还可以向外部提供一个24V的直流电压，因此在PLC的输入侧有一个24V和一个0V端子。但这个电压能提供的电流较小，多用于输入继电器和传感器的供电。
2、与三菱FX1N/2N系列相比较，FX3U系列在其输入侧多了一个S/S公共端，内部示意图如下：

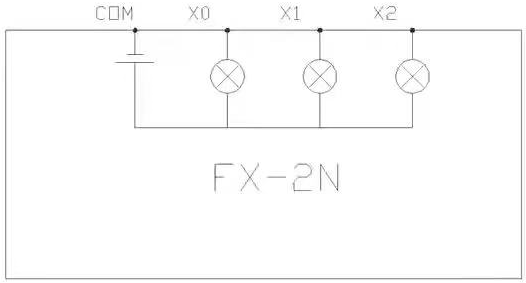

FX2N内部电路

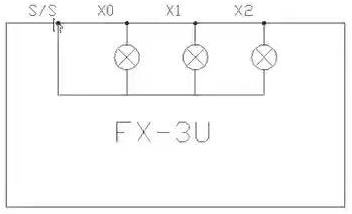

FX3U内部电路
从上图可以看出，FX2N的输入继电器X是由内部电源供电，电源的负极就是COM端；而FX3U的输入继电器X没有内部电源供电，COM端由S/S端代替，S/S端可以外接24V的正极，也可以外接24V的负极，因而接线更加灵活。
当S/S端接24V的正极时，PLC就构成漏型（NPN）输入，当S/S端接24V的负极时，PLC就构成源型（PNP）输入。
三、AC电源型的输入接线

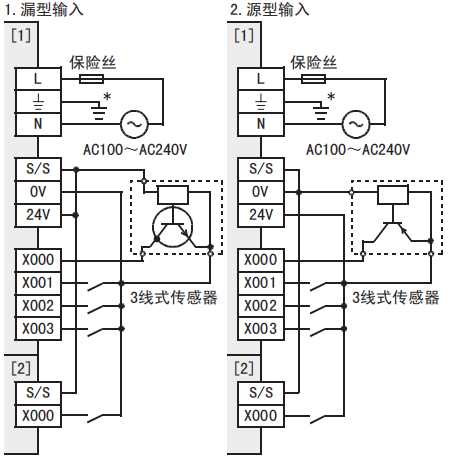

AC电源型的漏型（NPN）输入和源型（PNP）输入接线如下图。
AC电源型漏型输入和源型输入接线
图中【1】为基本单元，【2】为扩展单元，下同。
四、DC电源型的输入接线

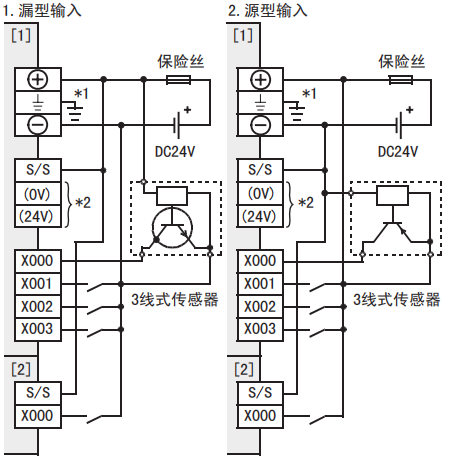

DC电源型的漏型（NPN）输入和源型（PNP）输入接线如下图。
DC电源型漏型输入和源型输入接线
在DC电源型中，PLC的DC24V不可用，因此不管是漏型还是源型输入接线，都没有使用PLC的24V和0V这两个端子。
