主要介绍S7-200PLC与S7-300PLC通信，分别介绍的是MPI、Profibus
一、S7-200与S7-300进行MPI通信
S7-300PLC修改MPI地址可以参考下图：

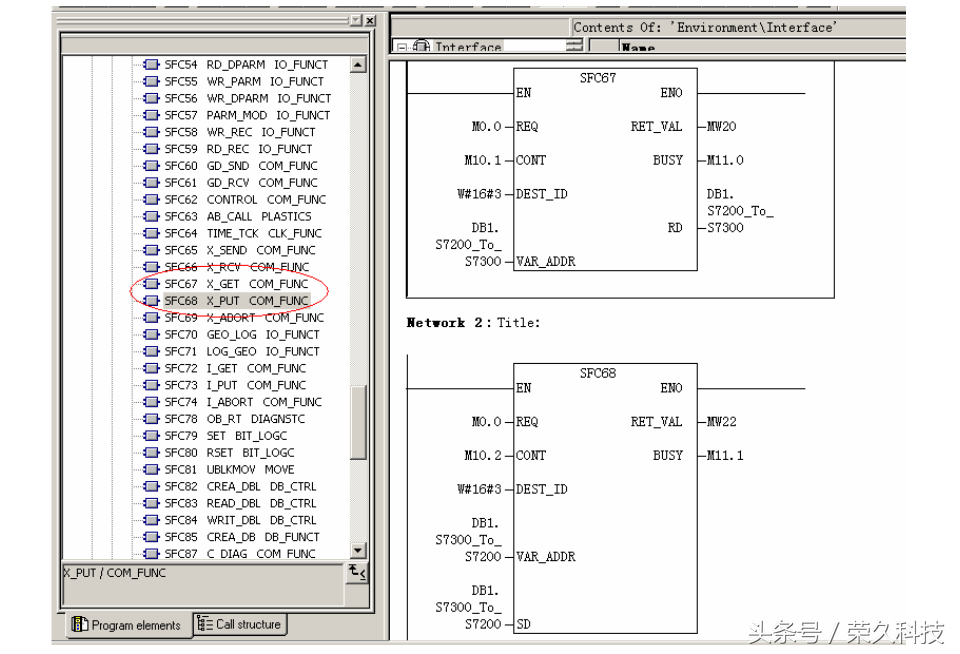

例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：

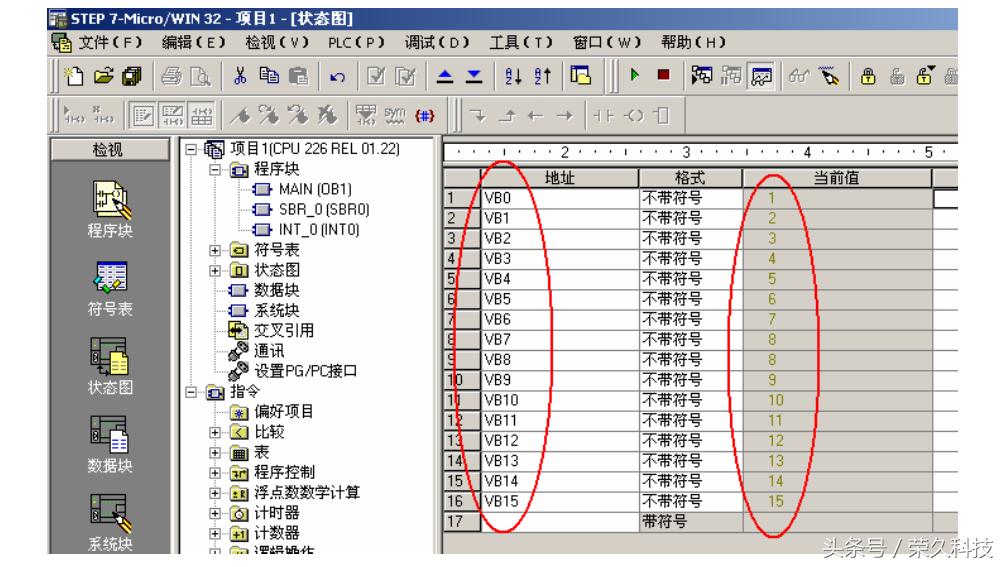

分别在STEP7MicroWin32当中监视S7-200和S7-300PLC当中的数据，数据监视如下：

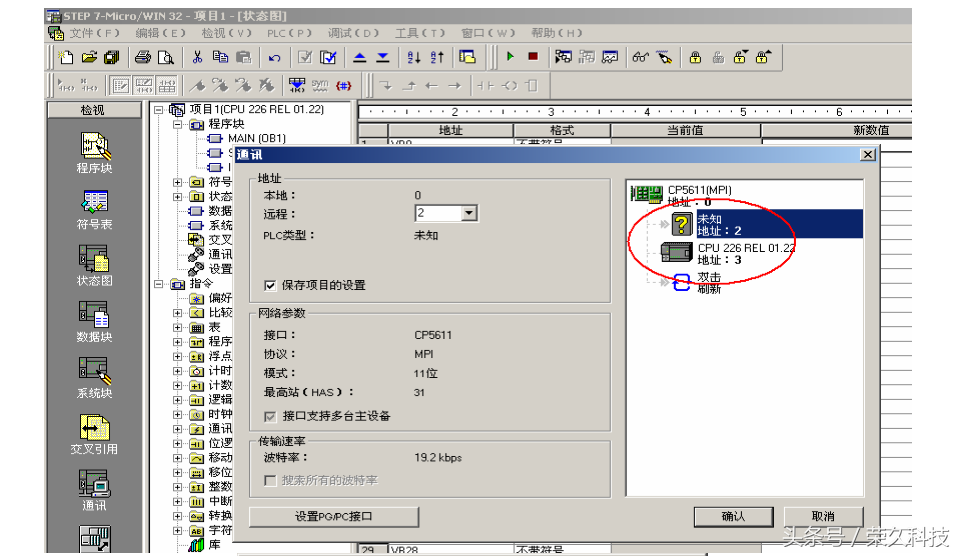

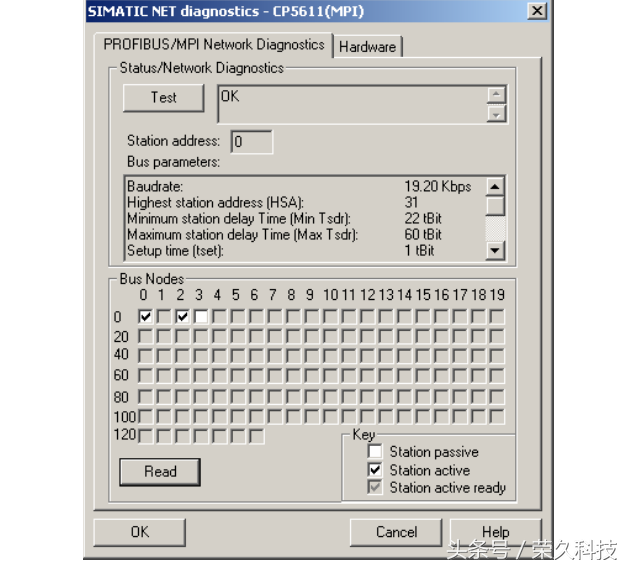

通过CP5611，STEP7MicroWin32，SetPG/PCInterface可以读取S7-200和S7-300的站地址，如下图：
站地址0代表的是进行编程的PG，即当前连接PLC的PC。
二、S7-200和S7-300进行PROFIBUS通信
S7-200和S7-300通过EM277进行PROFIBUSDP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V存储区与S7-300的组态EM277从站时的硬件I/O地址相对应就可以了。

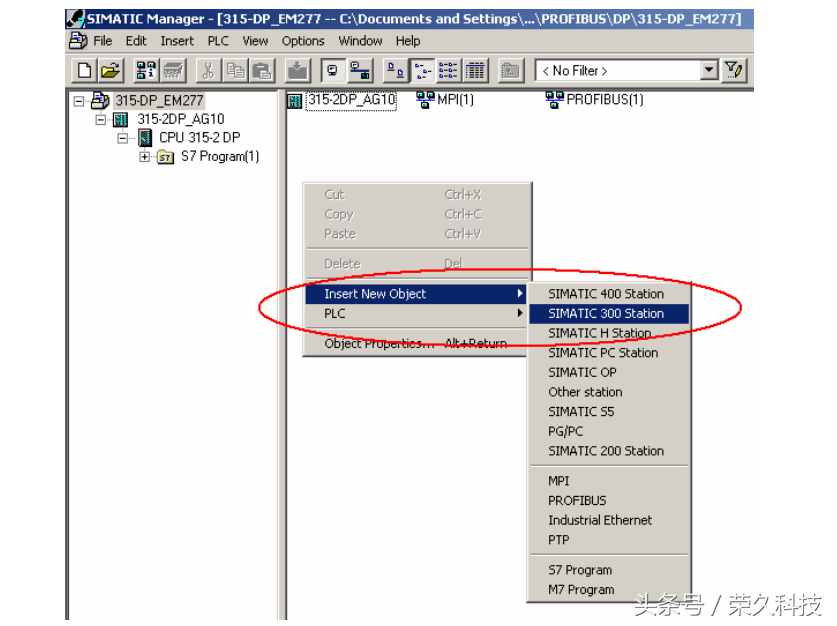

插入一个S7-300的站

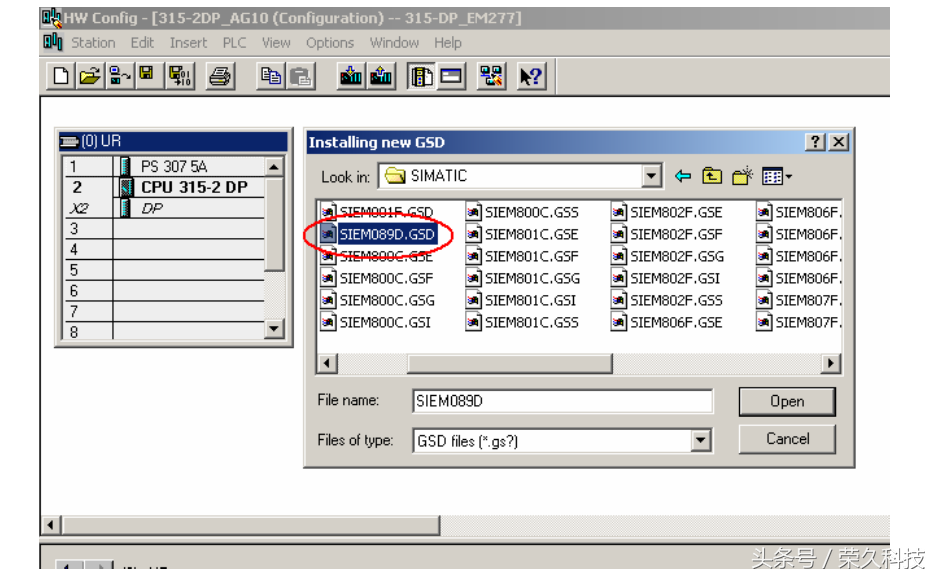

选中STEP7的硬件组态窗口中的菜单Option→InstallnewGSD，导入文件安装EM277从站配置文件，如下图
在SIMATIC文件夹中有EM277的GSD文件

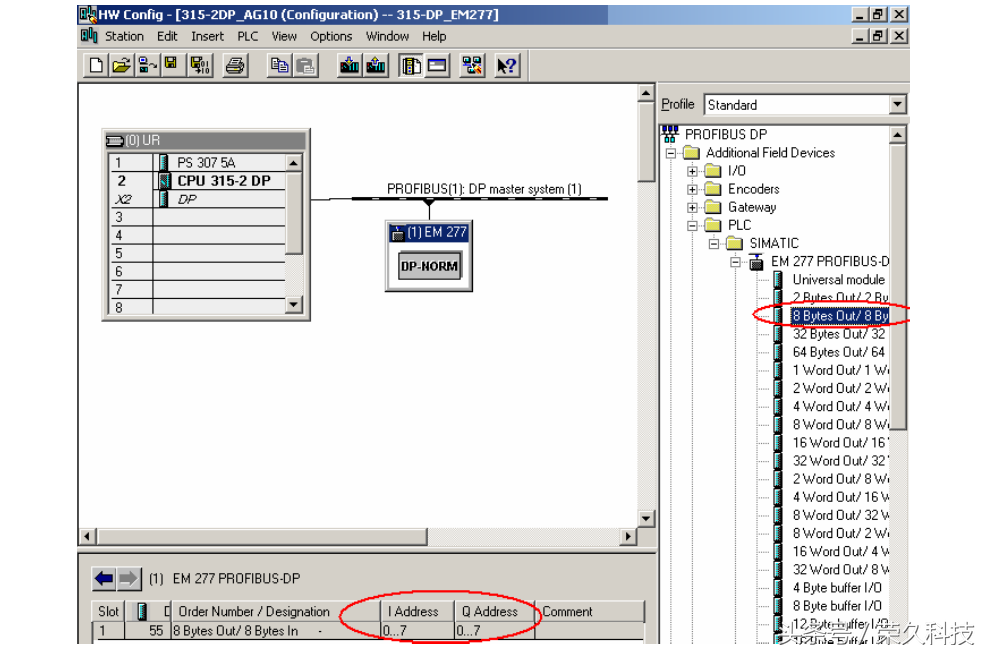

导入GSD文件后，在右侧的设备选择列表中找到EM277从站，PROFIBUSDP→AdditionalFieldDevices→PLC→SIMATIC→EM277，并且根据你的通讯字节数，选择一种通讯方式，本例中选择了8字节入/8字节出的方式，如下图：

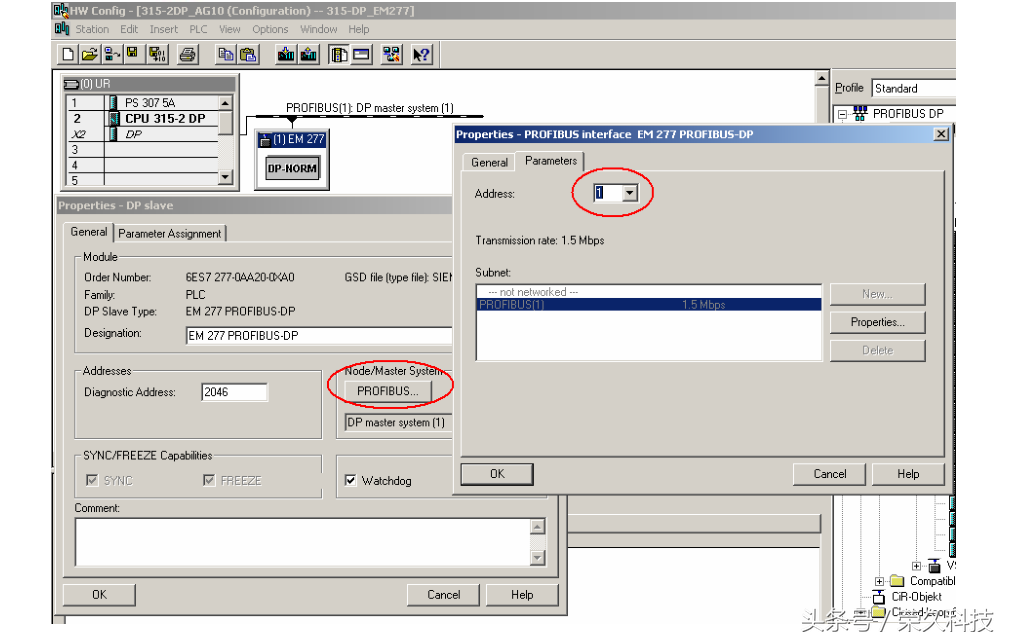

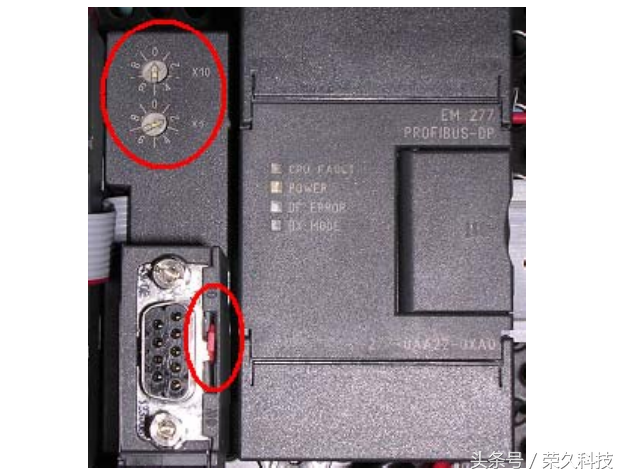

根据EM277上的拨位开关设定以上EM277从站的站地址，如下图：

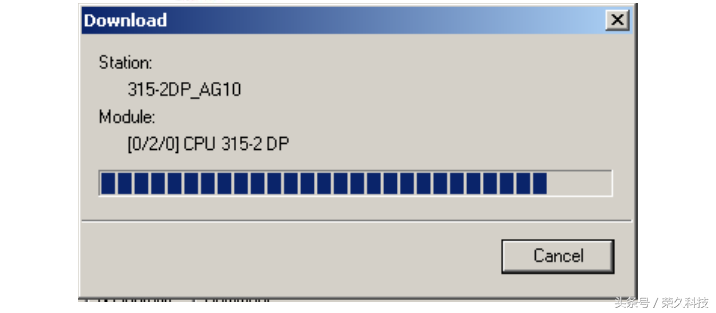

组态完系统的硬件配置后，将硬件信息下载到S7-300的PLC当中：

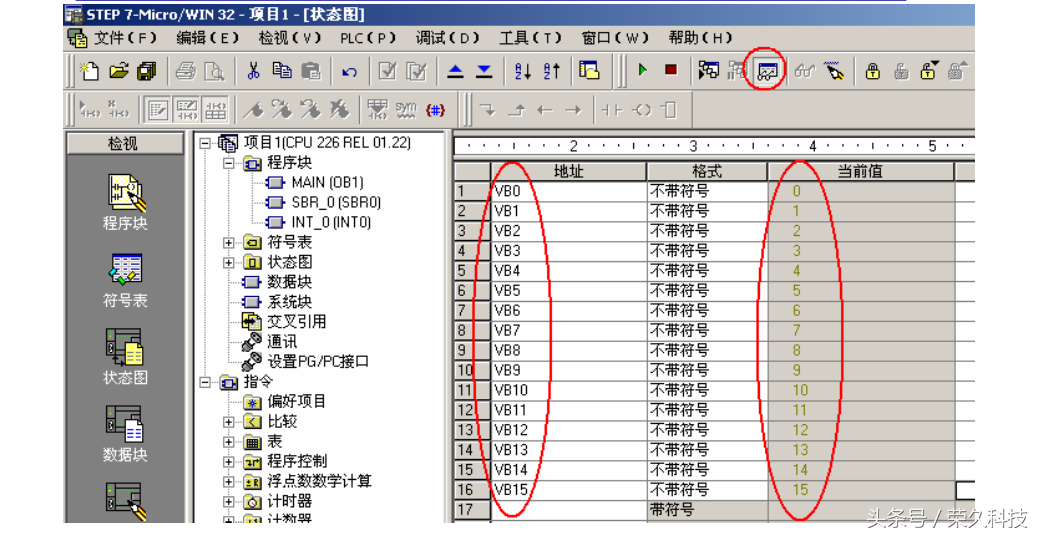

S7-300的硬件下载完成后，将EM277的拨位开关拨到与以上硬件组态的设定值一致，在S7-200中编写程序将进行交换的数据存放在VB0-VB15，对应S7-300的PQB0-PQB7和PIB0-PIB7，打开STEP7中的变量表和STEO7MicroWin32的状态表进行监控，它们的数据交换结果如下图：
注意：VB0-VB7是S7-300写到S7-200的数据，VB8-VB15是S7-300从S7-200读取的值。
EM277上拨位开关的位置一定要和S7-300中组态的地址值一致。
