函数和函数块在西门子的大中型PLC编程中，应用十分广泛，前介绍过函数和函数块，其编程采用的是LAD语言，而本节采用SCL语言编程，以下仅用一个例子介绍函数，函数块使用方法也类似。
【例1】用S7-SCL语言编写一个程序，当常开触点闭合时，三个数字取平均值输出，当常开触点断开时，输出值清零，并报警。

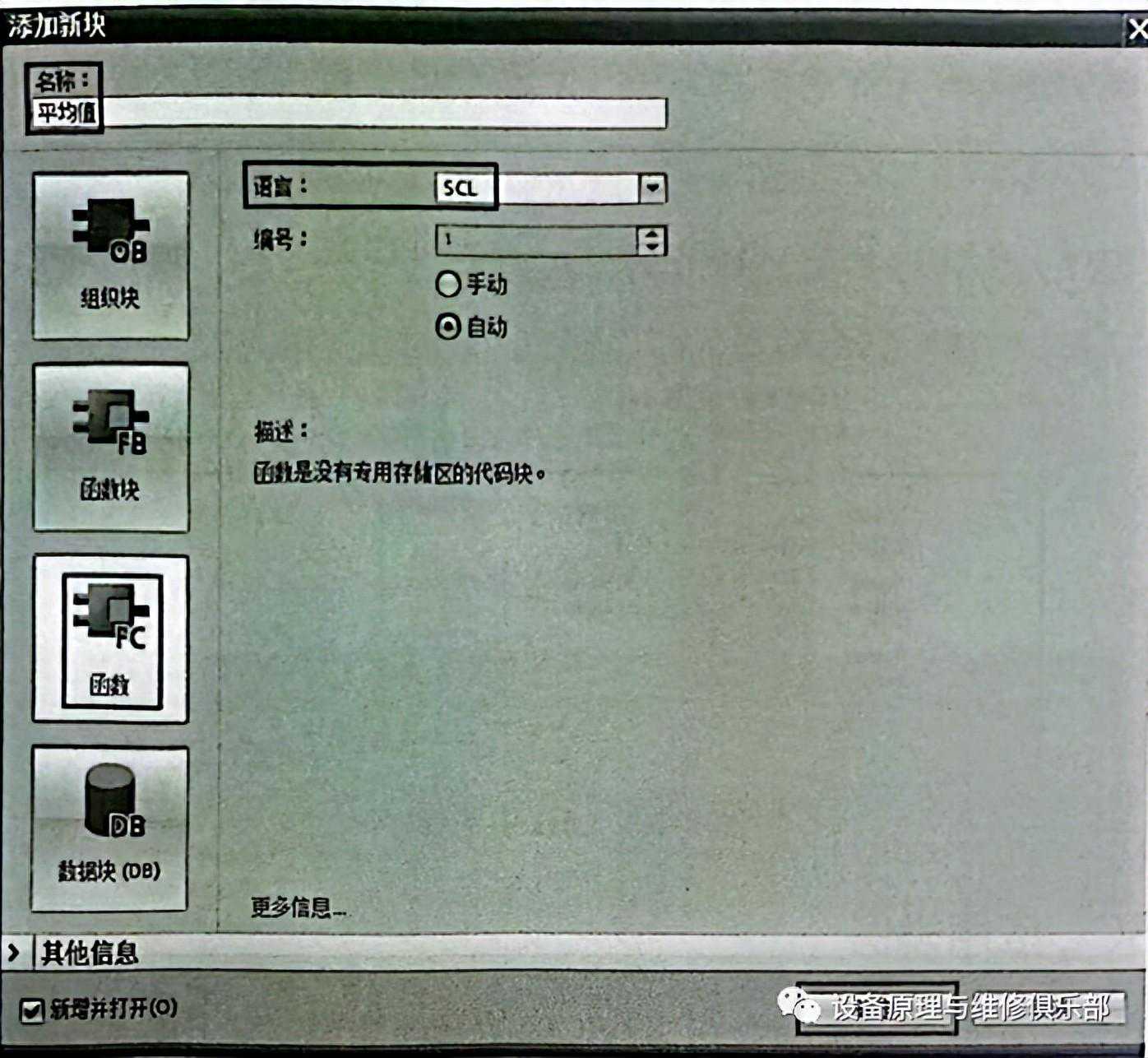

【解】①新建项目。新建一个项目“平均值”，在博途项目视图的项目树中，单击“添加新块”，新建程序块，把编程语言，选中为“SCL”，再单击“确定”按钮，如图1所示，即可生成函数“平均值”，其编程语言为SCL。
图1
②填写变量表。在博途项目视图的项目树中，双击打开PLC变量表，并填写变量表，如图2所示。
图2

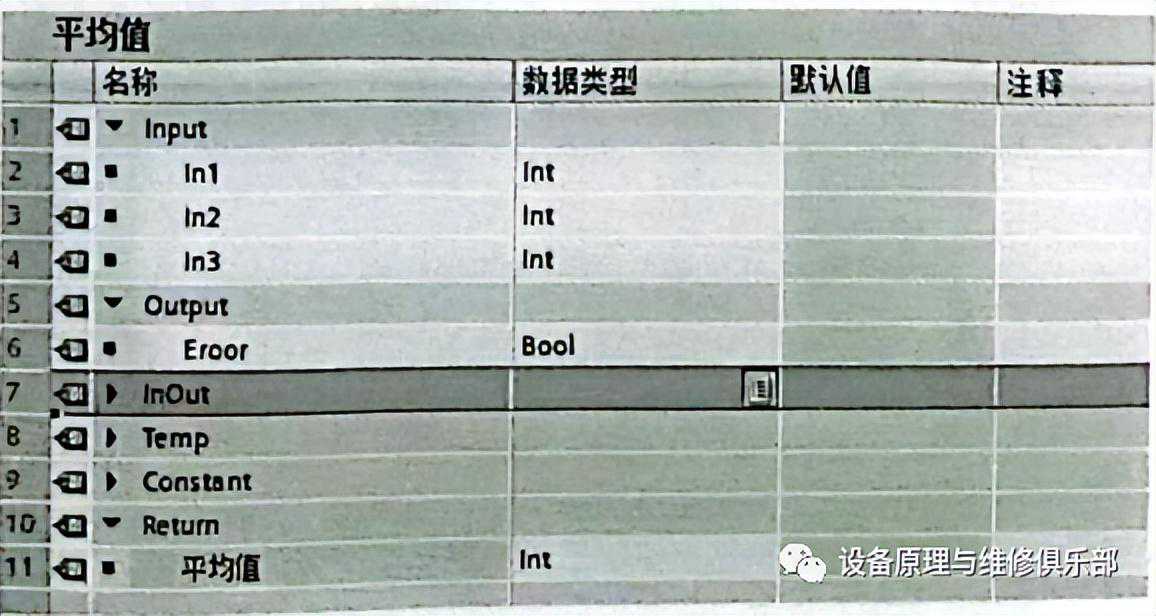

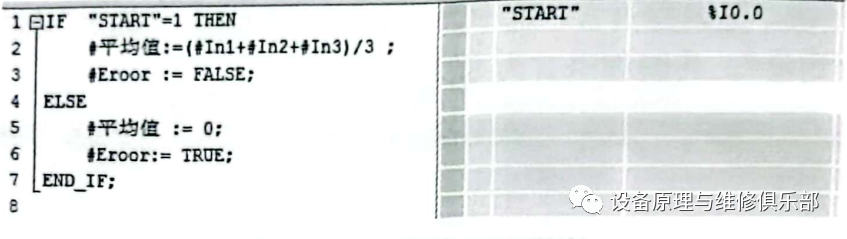

③创建函数FC1。打开FC1，并在参数表中，输入输入参数“In1”、“In2”和“In3”，输入输出参数“Error”，如图3所示。在程序编辑区，写入如图4所示的程序。注意：本例中的平均值就是返回值。
图3
图4

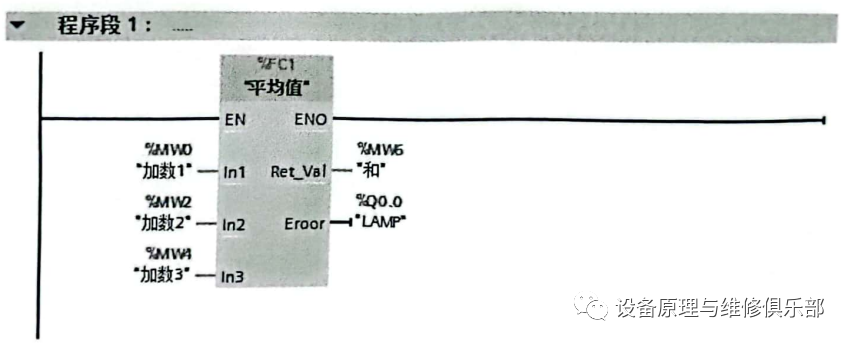

④编写主程序。主程序如图5所示。
图5

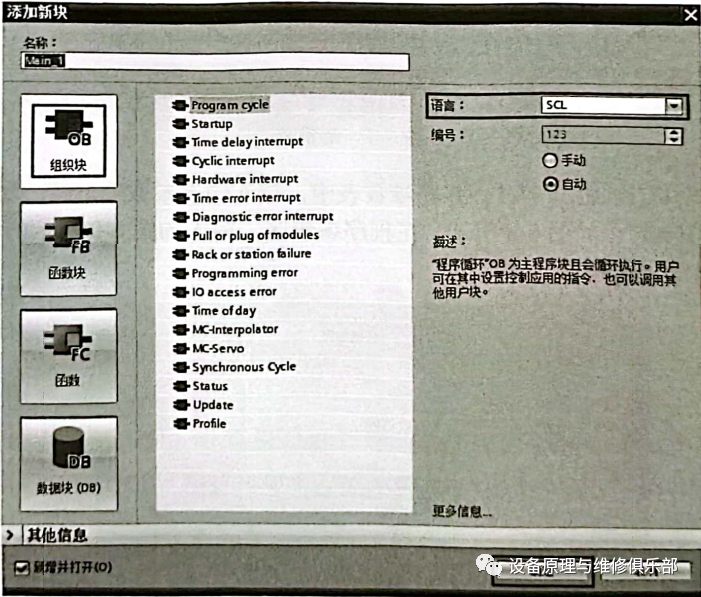

S7-SCL应用举例【例1】用S7-SCL语言编写一个主程序，实现对一台电动机的启停控制。【解】①新建项目。新建一个项目“SCL”，在博途项目视图的项目树中，单击“添加新块”，新建程序块，把编程语言选中为“SCL”，再单击“确定”按钮，如图6所示，即可生成主程序OB123，其编程语言为SCL。
图6

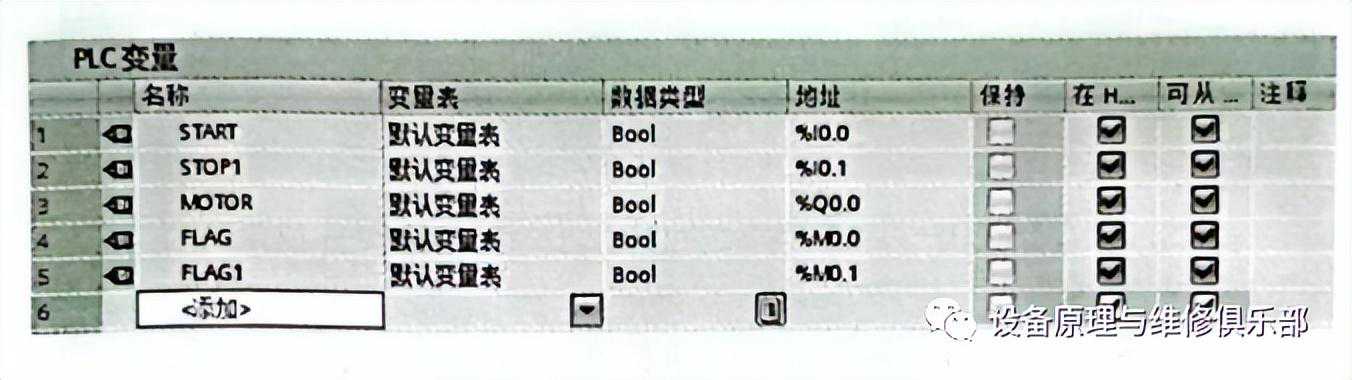

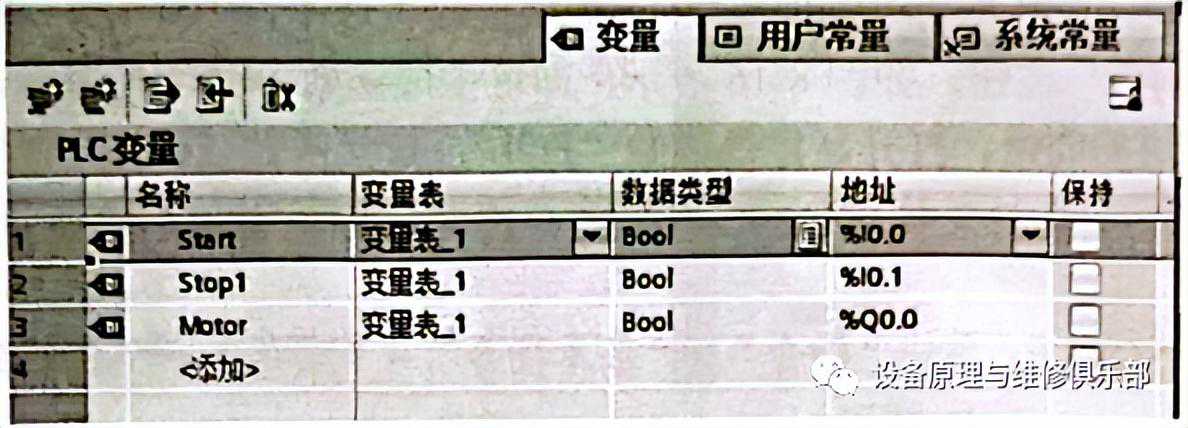

②新建变量表。在博途项目视图项目树中，双击“添加新变量表”，弹出变量表，输入和输出变量与对应的地址，如图7所示。注意：这里的变量是全局变量。
图7
③编写SCL程序。在博途项目视图的项目树中，双击“Main_1”，弹出视图就是SCL编辑器，在此界面中输入程序，如图8所示。运行此程序可实现启停控制。
图8
S7-SCL应用举例例2】设计一段程序，实现一盏灯灭3s，亮3s，不断循环，且能实现启停控制。
【解】
1.创建新项目，并创建PLC变量，如图9所示。
图9
2.编写主程序，如图10所示
图10
S7-SCL应用举例例3】将一个实数型的输入值，依次输入(按一次按钮输入一个)到包含9个元素的数组中。请用SCL编写函数实现以上功能。

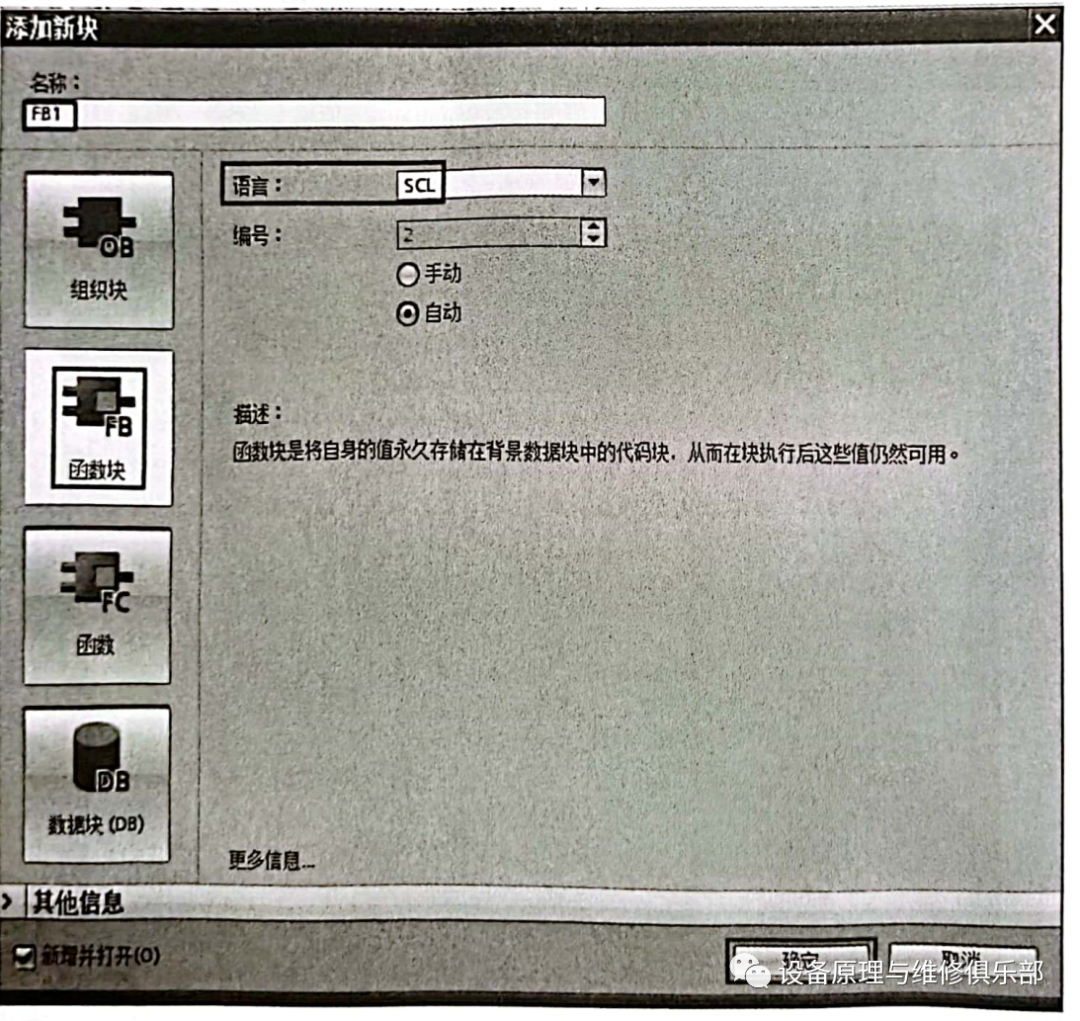

【解】①新建项目。新建一个项目“SCL2”，在博途项目视图的项目树中，单击“添加新块”，新建程序块，块名称为“FB1”，把编程语言选中为“SCL”，块的类型是“函数FB”，再单击“确定”按钮，如图11所示，即可生成函数FB1，其编程语言为SCL。
图11

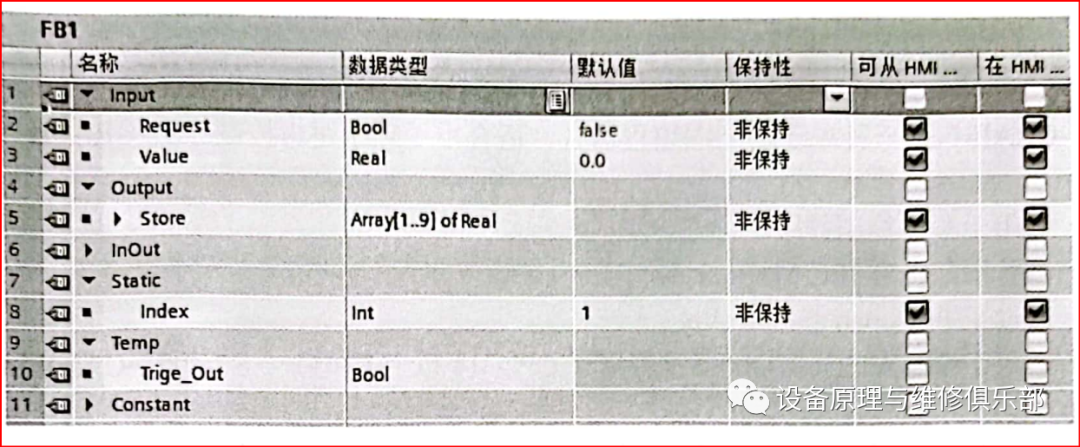

②.定义函数块的变量。打开新建的函数“FB1”，定义函数FB1的输入变量(Input)、输出变量(Ousput)、临时安量(Tem)和静态变量(Static)，如图12所示。
图12

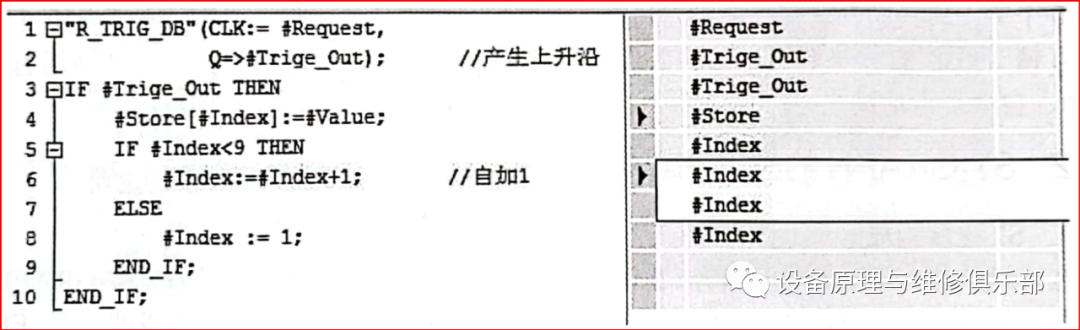

③编写函数FB1的SCL程序，如图13所示。
图13

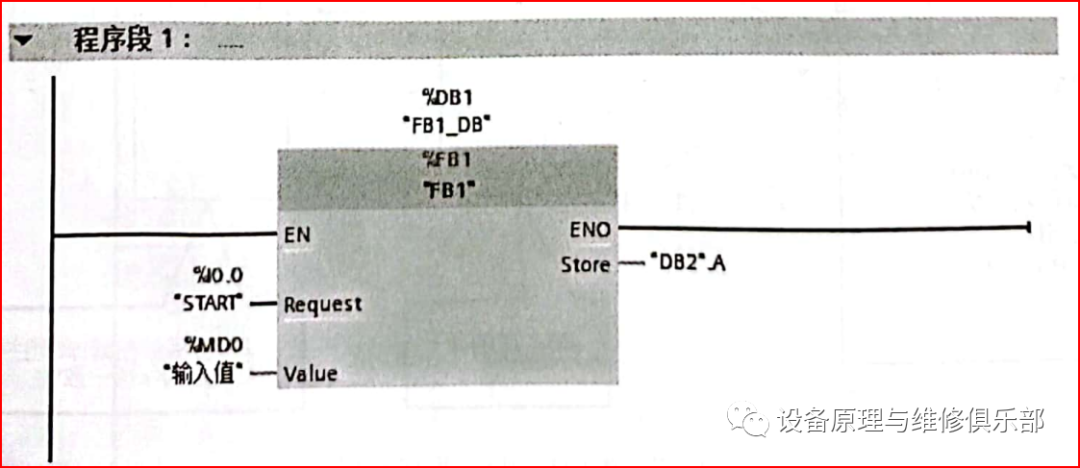

④先新建全局数据块DB2，并在数据块中创建一个包含9个元素的数组，再编写主程序OB1的LAD程序，如图14所示。
图14
