新建项目，选择项目模板，一般选择IEC模板。设置项目名称、项目文件创建时间、保存位置和创建者，可输入创建者姓名。

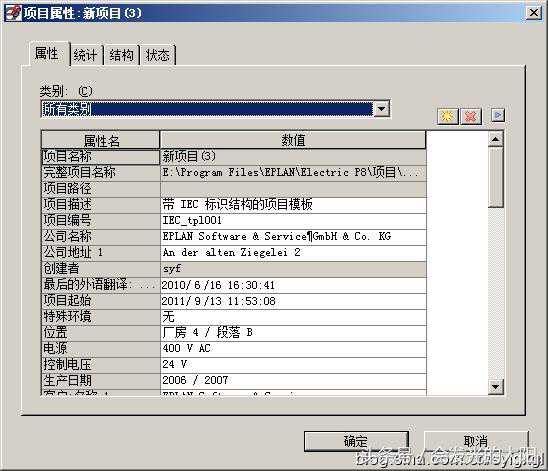

Ø接下来设置一些项目属性，比如公司名称……

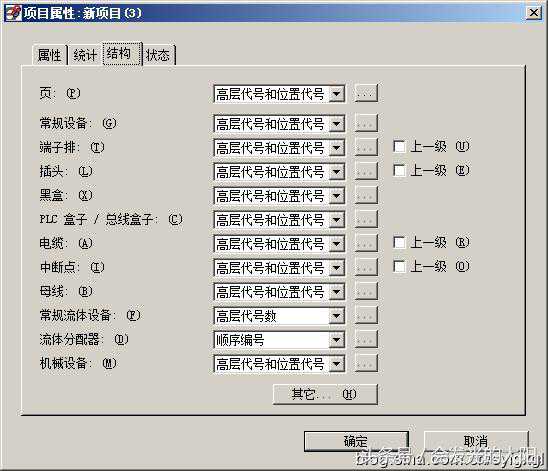

Ø项目结构的设置需要认真考虑，因为项目结构决定了整套图纸的结构布局，对以后的页排序和中断点走向等都有影响。
下面我们简单分析一下结构设置：

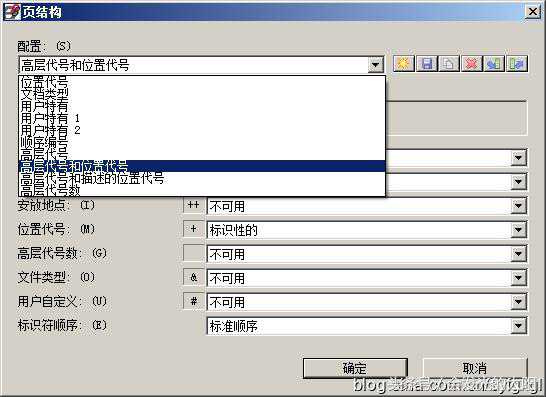

Ø页结构：
默认页结构是“高层代号和位置代号”，如下图示例，这种页结构是三层树状结构。高层代号是第一层，位置代号是第二层，页名是底层。优点是可以按照位置代号进行页归类，使编辑和查找指定位置代号的页比较简单。其缺点也是显而易见的，页名的排序是按照位置代号来排，而且不同位置代号下的页各自独立，互不相干，可以出现相同的页名。这种页结构比较适合用于模块化设计的项目，把设备拆分成若干功能部分来单独设计，自成体系。但是对于我们目前的设计习惯来说是不太协调的，特别是打印的时候会使得页码排序很零乱。因此不建议使用这种页结构来做项目设计。在使用这种页结构进行打印时，要想按页码顺序打印，需要在页导航器中的列表内把要打印的页按页名进行排序，也可以用手动排序（如下图）。

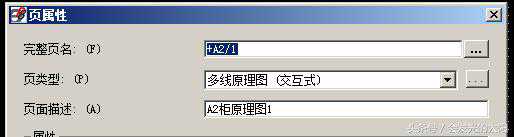

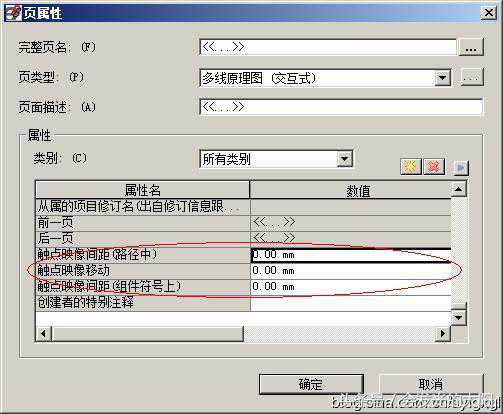

下面我们介绍一下另外一种页结构“高层代号和描述的位置代号”。如下图示例，这种页结构的特点比较符合我们一直以来习惯使用的页码排序结构。只有两层结构：高层代号和页名。虽然在树状目录里没有显示位置代号，但是每一页都是可以设置位置代号的（如下图所示）。

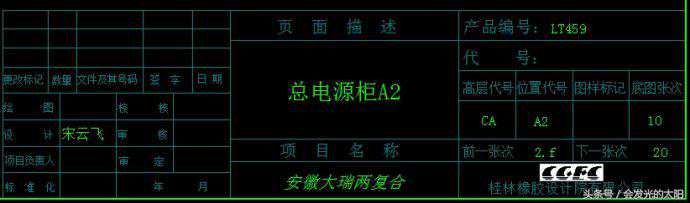

Ø在使用“高层代号和描述的位置代号”页结构时，为了能够方便的查看每一页的位置代号等信息，请使用新修改的图框，图框中将包含高层代号和位置代号，便于阅读。大家会发现给项目或页设置图框后原来图框中放置的图片没有了，其实是因为每个项目会建立自己的项目数据和文件夹，项目中使用到的内容都会存储在项目文件夹内。当我们选择了一个新图框后，因为图框中的图片文件没有拷贝到项目中，所以看不到图片。这时我们只需要把图片文件拷贝到项目文件夹中的“Images”文件夹中就OK了。
Ø中断点结构
中断点在原理图设计中起到电位传递的功能，经常会用到。中断点的结构设置和页结构设置相似，默认设置都是“高层代号和位置代号”。这种设置的中断点在中断点的位置代号和页所在位置相同时不会显示位置代号，否则会显示位置代号（如下图所示）。
虽然显示的中断点名称不一样，但是两个中断点事实上是配对的，这就破坏了原理图的美观和统一，给阅读和识别带来一定影响。因此，我们需要修改中断点的结构设置，改为“高层代号”。修改后的中断点结构使得在同一个高层代号下的所有同名的中断点都属于同一个中断点，但是有些情况下我们的中断点往往会关联项目中的很多页码，不管是前面的页码还是后面的页码，比如控制电源和24V电源。对于这种情况应该怎么处理比较好呢？我的建议是在中断点的名称中加入位置信息（注意不是位置代号），这样一来中断点的去向和所属位置就能清楚了。（如下图所示）

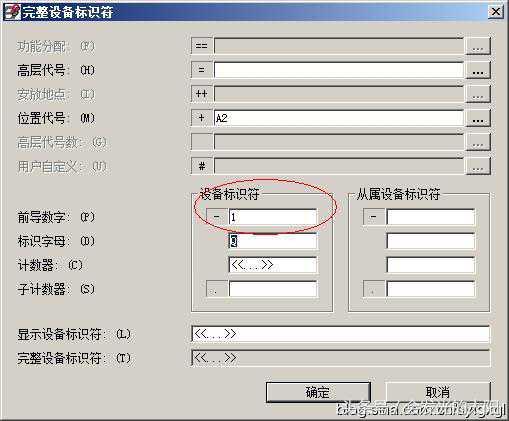

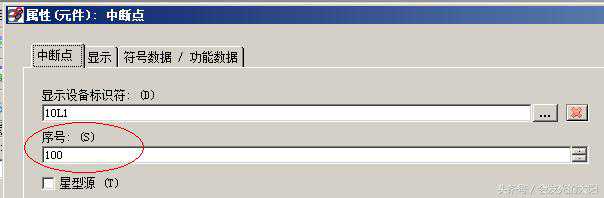

中断点的属性中有个“序号”的属性，序号决定中断点排序的顺序。由EPLAN自动分配，但也可在此框中进行修改。标准序号是100，即只能根据页、行和列进行排序。在某些特殊情况下，我们需要中断点的排序不按照页、行和列的规则进行排序，那么我们需要手动去修改需要配对的中断点的序号值，比如在1~10页中都用到了同一个中断点，默认情况下EPLAN会按照页码大小来自动配对，现在我们需要把第3页的中断点设置成第一个中断点，那么可以把它的序号设置成99或任何比100小的数。这样一来，第一页的中断点将会和第三页的中断点配对。这种用法给某些特殊的中断点带来了方便，但是也很容易出错，需要大家掌握中断点的排序规则，这样才能使用好中断点，给我们的设计工作带来方便。
有时我们设计的图纸中有一小部分的中断点使用量很多，既有关于柜子内部线路的，也有关于柜子外部线路的。在设计原理图时，往往柜子内部和柜子外部的原理图在页码上又是互相掺杂在一起，很难把中断点区分开来，比如24V+,0V等中断点。碰到这种问题我们应该怎么办呢？目前我采用的办法是柜内起始中断点的序号设置为1，柜外起始中断点的序号为默认值100。比如24V+信号，柜子内部也有很多设备需要接线，比如中间继电器等。从24V开关电源出来接到柜内设备的起始中断点的序号设置为1，在原理图中柜子内部接线用到的中断点都设置成1，除非需要特殊配对的中断点才需要修改为1前后的数值。关联到柜子外部接线的中断点序号设置成100，主要连接的都是些接线端子，供柜子外部设备使用。采用这种使用方法一定要特别注意，不管是柜内还是柜外，中断点都必须完全配对，即中断点的数量必须是偶数，否则低序号中断点的最后一个会与高序号的第一个中断点配对，这是我们不希望看到的。

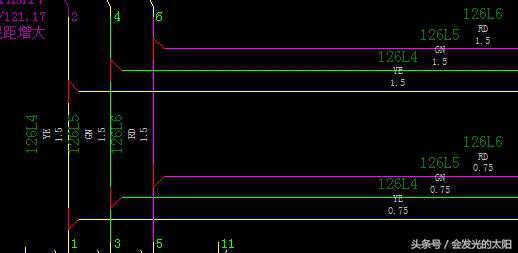

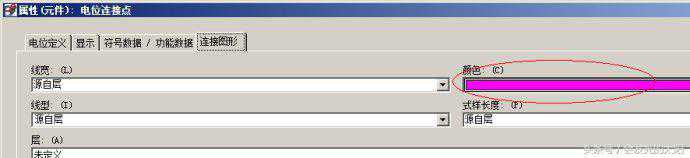

Ø在原理图绘制初始一般会用到电位连接点或电位定义点用于定义电位。除了定义电位，我们还可以使用它的其他一些属性和功能来为我们服务。比如给每个电位定义颜色，这样我们就可以很容易在原理图中看出每条线的电位类型，在放置连接代号时也能够清楚的知道导线应该使用什么颜色。例如三相电源L1、L2、L3，我们可以分别定义其颜色为黄、绿、红，如下图所示

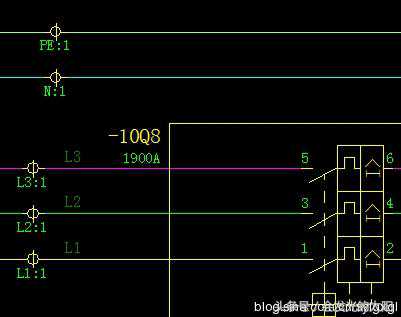

定义颜色后的原理图效果如图所示

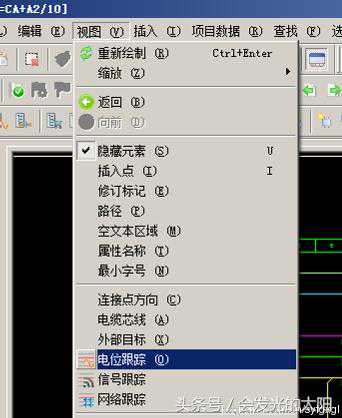

电位在原理图中还有个重要的作用——电位跟踪，电位跟踪能够让我们看到电位的传递情况，便于发现电路连接中存在的问题。很多设备都是传递电位的，比如端子、开关按钮、断路器、接触器、继电器等。电位终止于用电设备，比如指示灯、电机、接触器继电器线圈等。

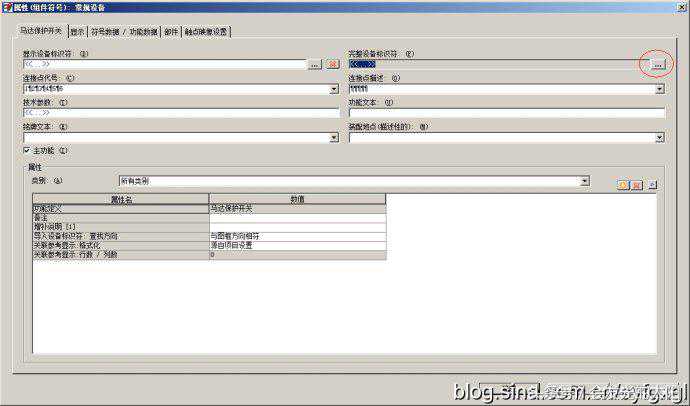

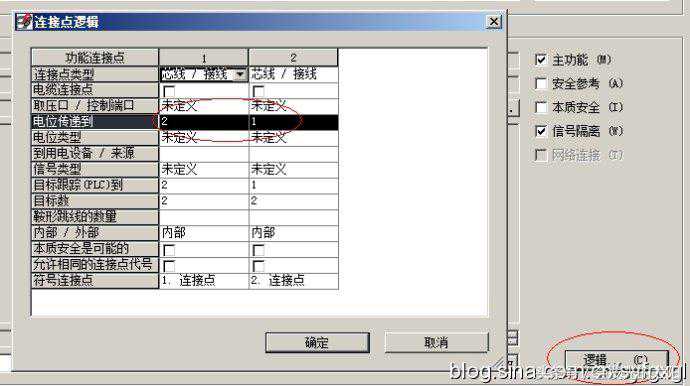

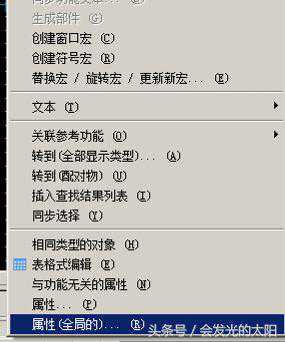

每个设备的电位传递信息都可以在设备的属性中查看和修改。
在某些时候我们不需要电位传递或者需要添加电位传递时就要修改设备连接点的电位传递属性。比如380V/220V变压器的输出端有一个端子要通过接地端子接地作为零线，在绘制原理图时我们要在变压器输出端零线上放置N电位定义点，并设置淡蓝色作为N的颜色。但是我们又把零线接了地，颜色为黄绿色。这时会出现什么状况呢？零线的颜色变成了黄绿色，即地线的颜色。这是因为接地端子把地线的电位传递到了零线。那么我们要怎么样才能避免出现这种情况呢？答案是修改端子的电位传递属性，把本来传递电位的属性改成不传递电位，这样就能够保证端子两端的电位颜色不一样了。在其他设备上也是通过类似的方法实现。

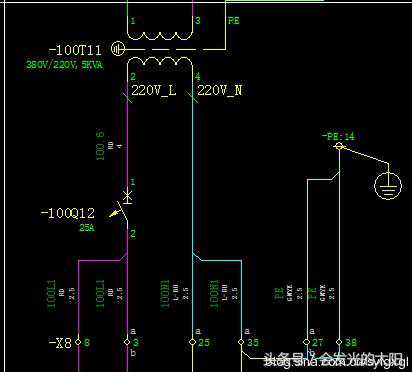

如上图所示，零线颜色为淡蓝色，接地端子的接地线为黄绿色，互补想干。至于中间出现的那小段黄色线是因为使用了局部端子照成的显示问题，不影响电路原理的正确性。
在设计原理图时要注意两个以上电位互联时的情况，比如在设计星三角启动时，星形启动需要用一个接触器把电机的三相短接，这时，接触器不只是把电机相线短接，同时也把三相交流电位给短接了。刷新原理图以后会发现，原理黄绿红三相线变成了只有一种颜色。原因就在于接触器的三个触点起到的电位传递作用使三相的电位相等了。在以后的设计中会经常碰到类似的问题，需要大家留心注意和分析，相信在不断的碰到和解决问题的过程中让大家学到更多东西，设计的图纸质量也能不断提高。

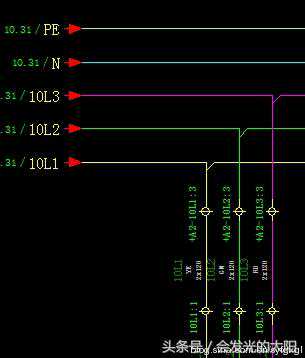

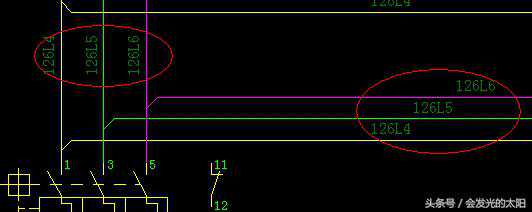

Ø连接代号的放置有标准可循，横向导线的连接代号放置于导线上方，竖向导线的连接代号放置于导线的左方。如下图所示
连接代号的放置要唯一，不要重复。比如在使用中断点中断后的两段线路中，原理上是一条线路，只需要放置一个连接代号即可。但是为了查看原理图的方便，经常看到有人在两边的中断点线路中都放置了连接代号，这样就照成了连接代号重复，在生成的配线图中会出线重复的接线信息。
Ø母线连接点的使用，默认的母线连接点是只有一个连接点的，在原理图中使用不是很方便，经常需要使用假线连接来表达连接信息。使用假线的做法虽然能够起到一定的表达作用，但是对于原理图设计我认为不太可取，特别是假线多了以后，再修改图纸的时候假线不会自动删除或连接，只能依靠人为的进行修改，这就埋下了错误的隐患。因此，希望大家在使用母线连接点时能够多使用具有两个连接点的母线连接点，如图所示
两个连接点的母线连接点的只需要在原来母线连接点的属性中修改两个地方即可实现。如下图
Ø下面我们来说说关于部件库的一些问题。

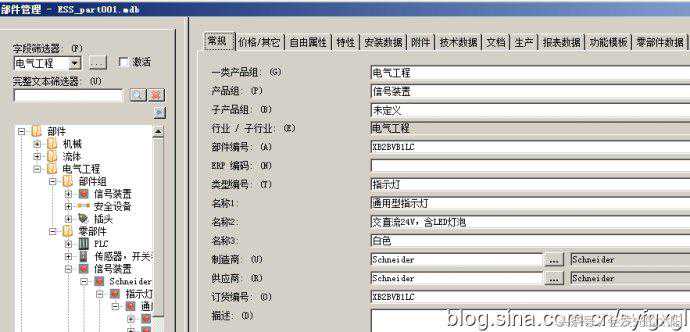

如上图所示，部件库左边为树状目录结构，右边为属性页。
在常规选项中大家需要注意几点：1.部件编号在整个部件库中是唯一的，同一部件号不能重复使用；2.部件编号、ERP编号、类型编号、订货编号在使用翻译功能时是无法翻译的，只有如名称1、名称2、名称3等描述性文本属性才能够翻译。

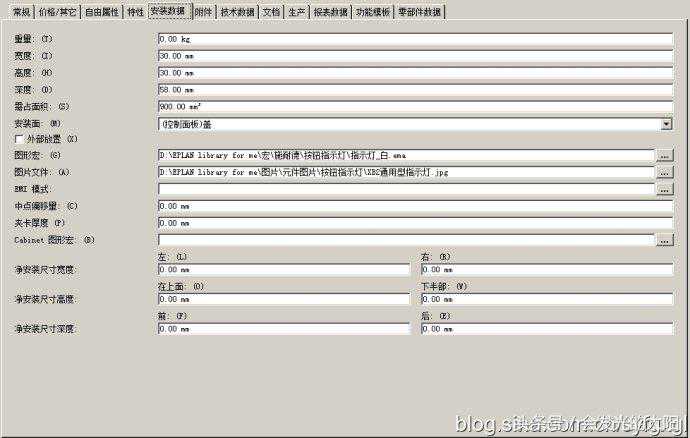

在安装数据选项中，只需要设置主功能的安装尺寸就可以了，辅助功能在安装板布局里面图形设置成隐藏，尺寸不重要。“安装面”属性：在需要安装在面板的设备的主功能中设置安装面为“（控制面板）盖”，在辅助功能中设置为“未定义”。安装面属性的设置主要是为了做铭牌报表时用做过滤条件。图形宏也只需要给需要显示的主功能设置就可以了。例如一个设备只有一个功能组件，那么它就是主功能了，安装尺寸应该要有（不是所有设备的尺寸都能够在资料上查得到），这样就能够确定它在安装板布局图中的大小。如果设备是放置于面板上的，那么它就会有铭牌信息。如果这个设备含有两个以上的功能部件，那么只有主功能的安装面属性设置为“（控制面板）盖”，所以铭牌信息应该设置在主功能上。生成铭牌报表时使用安装面=（控制面板）盖过滤一下就可以得到面板上的铭牌信息。多触点开关按钮就属于这种情况，把按钮分成几个部分：按钮头、带触点的按钮座、辅助触点。在这些部分中，按钮头作为主功能，按钮座和辅助触点都是辅助功能。

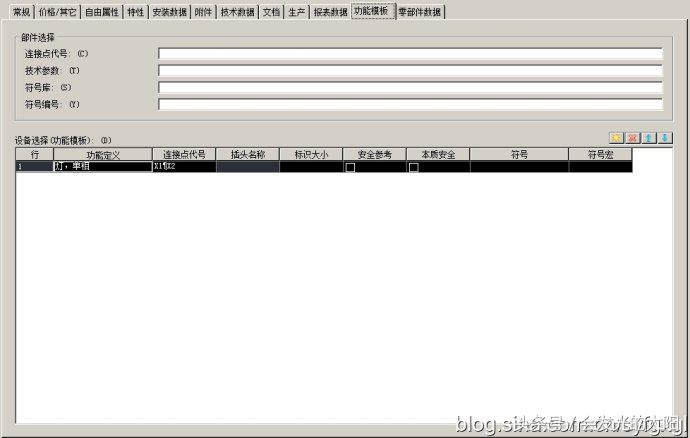

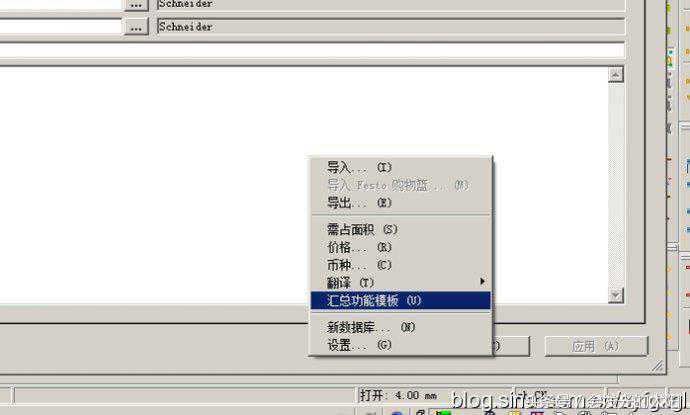

在功能模板选项中，技术参数可以设置一些描述部件规格指标的数据，比如变频器的参数“1.5KW，4A”。在下面的功能模板中添加部件的功能，例如变频器需要添加黑盒作为变频器主体，添加设备连接点作为变频器的端子。在添加功能模板时需要遵循一定的原则：部件的功能模板及端子等编号必须是固定不变的，只有需要在原理图上放置的功能模板才需要添加。例如一套按钮，按钮头和按钮基座不需要在原理图上绘制，而且由于按钮的触点编号在实物上都是统一的，而在原理图上往往又是按升序编号的，所以在部件库中所建的按钮头、触点基座、触点的功能模板都不要设置功能模板。在原理图上添加按钮的具体方法是：在原理图中使用符号来绘制按钮，然后在按钮的主功能中将按钮头，按钮基座和触点添加到主功能的部件中。一个个添加显然工作量较大，而且容易出错，我们可以使用部件组，稍后会为大家介绍。再举几个例子，如GV2电机断路器的辅助触点AE1，即可以用作NO触点，也可以用作NC触点，但是同一时间只能选择一种。这个辅助触点由于可以变换触点类型，如果要建立功能模板的话，必须建立两个部件才能做到，一个是常开点部件，另一个是常闭点部件。同一个设备出现两个部件，对于部件管理和使用来说显得比较乱，所以这类部件应选择不添加功能模板。再说说接线端子，接线端子的编号是不确定的，只有原理图绘制完毕才知道端子的确定代号。为什么这些部件不应该添加功能模板呢？添加了功能模板又会怎么样呢？这个需要大家去尝试一下，例如在建部件库的时候把按钮的常开触点建为几个部件，第一个部件的功能模板连接点代号是“3,4”，第二个是“13,14”，第三个是“23,24”。当你在原理图添加“3,4”这个部件后将其连接点代号改为“13,14”，结果你会发现在设备导航器中你这个设备除了有一个已放置的“13,14”功能外，还有一个未放置的“3,4”功能。这说明你放置的部件“3,4”在这个设备中选择了，但没有放置，而放置的“13,14”并不是你放置的那个部件“3,4”。因为部件库中的功能模板是不能够在原理图修改的，所以连接点代号不固定的部件不应该设置功能模板。

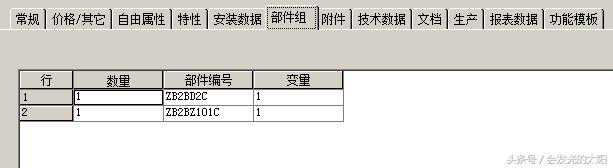

下面说说部件组。“部件组”顾名思义，就是指一些部件的组合。举个形象的例子，例如熔断器是由熔断器座和熔体两个部件组成的，按钮是由按钮头、按钮基座和触点、灯泡组成的，等等，相信大家能够举出很多部件组的例子。部件组就是为了让大家能够方便的使用这些部件的组合。
在设备的部件属性中选择了部件组时需要注意的是，部件组在箱柜设备清单报表中并不能拆分成各个组成部件进行统计，这是个比较郁闷的问题。要想能够很好的使用部件组，必须对部件选择进行一些设置，将添加部件组自动拆解成成员部件进行添加，只有这样才能够做出我们需要的报表。在选项菜单里的设置窗口选择分解部件组即可达到这一效果，如下图
Ø下面介绍一下EPLAN的翻译功能。

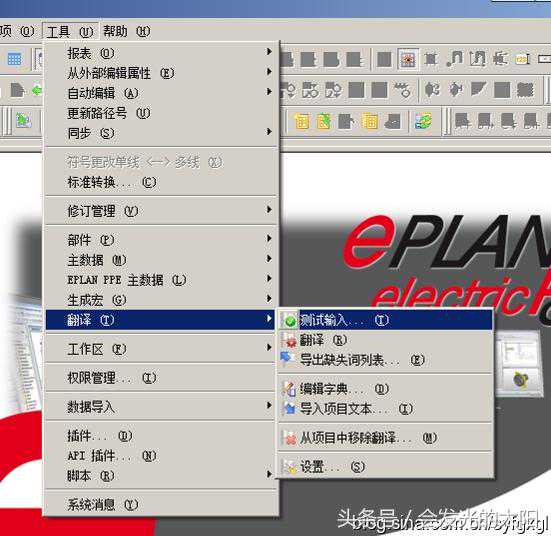

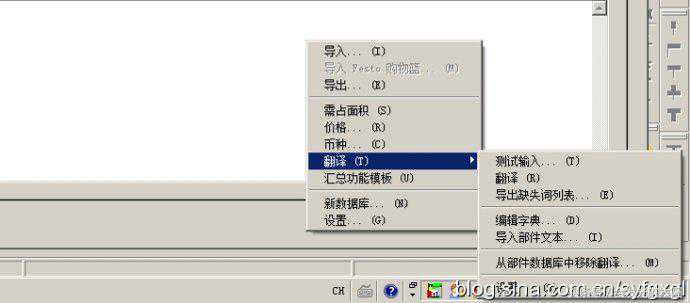

大家先看一下EPLAN的翻译菜单，如下图所示

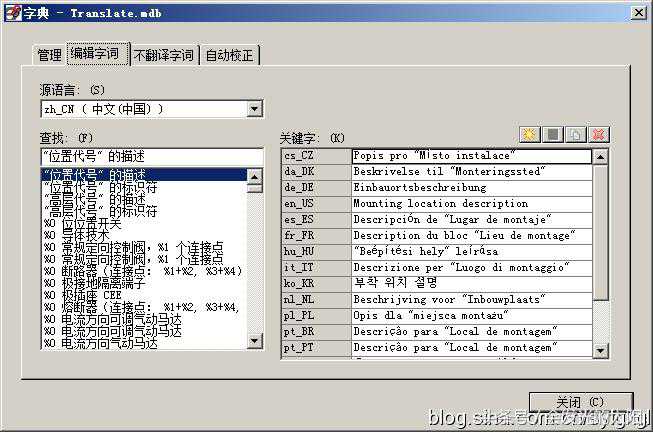

EPLAN的翻译功能是建立在字典的基础之上，通过手工把使用到的文本信息和翻译文本录入到数据字典中。数据字典内容如下图

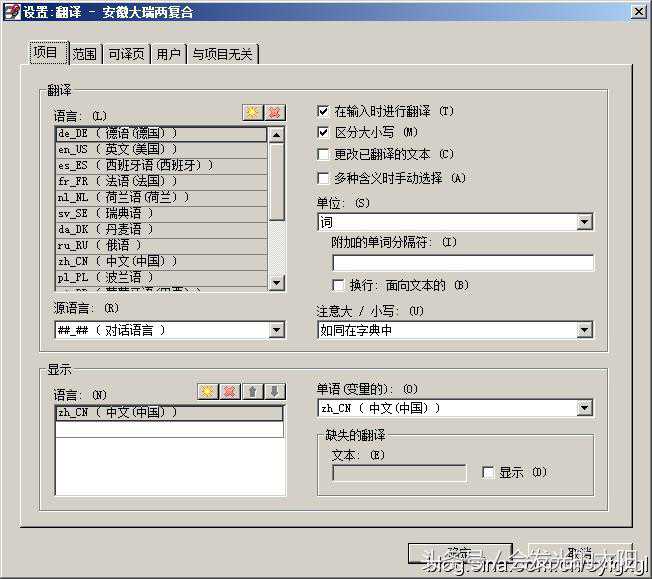

翻译设置是正确使用翻译功能的前提，只有做到合理的设置才能得到我们需要的结果。在项目选项页里选择需要翻译的语言，不需要的可以删除。显示语言选择你希望在软件中看到的语言，它可以选择多种语言，比如选择中文和英文，得到的效果是在图纸里既有中文内容也有英文内容。
另外需要说明的一点是，部件库的翻译需要另外完成，只有做好部件库的翻译工作，在报表中的部件信息才能够进行翻译。

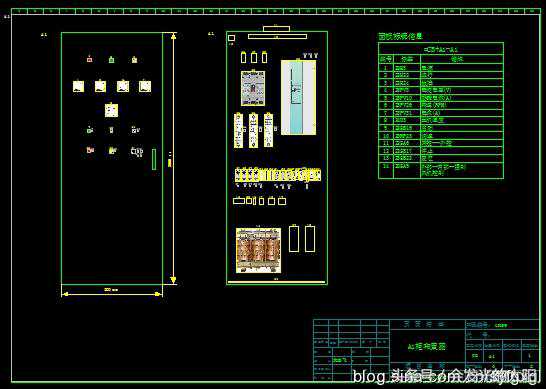

Ø安装板布局图
安装板布局图中我们经常需要画两块安装板，一块是安装按钮指示灯的面板，另外一块是箱柜内部的安装板。在我们的使用习惯中，同一个柜子的面板和安装板应该属于同一个代号的安装板，统计报表的时候应该是一个报表。但是EPLAN中如果放入的是两个安装板，即使名称一样，安装板之间也是各自独立的，图例位置都是互不相干的。这样对于我们的习惯来说不太相符，需要想办法解决一下。
上图中有两块安装板，名称一样，元件的图例位置也是统一编号的。那么这是怎么回事呢？其实你看到的两块安装板实际上是两个矩形框而已，真正的安装板是套画在图框边缘上的白色矩形，已经设置隐藏，打印出来的图纸是看不到的。这样一处理，在整个页面中的内容都属于这一个安装板中的内容了。

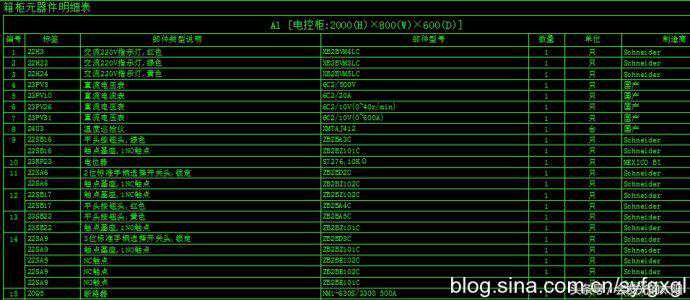

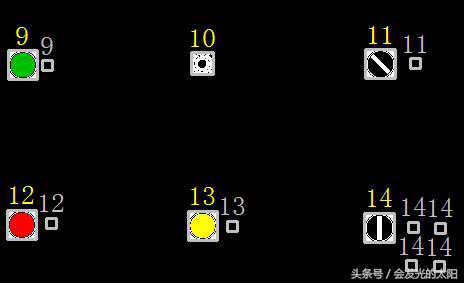

上图中大家看到面板上的开关按钮有的相同图例位置有好几个放置，而且设置成隐藏。这其实就是前面介绍部件库时说过的做法，显示出来的是图形是按钮头的图形，其他隐藏的图形是按钮基座和触动的图形。为什么要把这些隐藏的部件也放置上去呢？其实这是为了后面要生成箱柜设备清单报表而放置的，因为箱柜设备清单中能列出来的部件是根据安装板上放置的部件来确定的，只有安装板上放置有才能够生成出相应的部件。下面我们看看生成的箱柜设备清单报表。

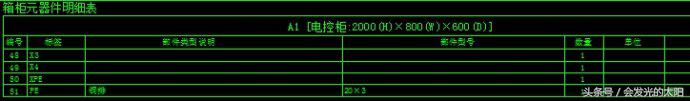

大家看到上图中的编号，有的只有一行，表示在这块安装板中这个设备只有一个部件；有两行以上的表示设备含有两个以上的部件放置在安装板上。编号和安装板布局图中的图例位置是一一对应的，这主要是为了生产车间安装时方便清点元件。大部分部件在箱柜设备清单中都能够列出来，但是也有一部分是没办法做到，比如端子排，它只能列出单个端子或者端子排定义，不能够把端子排的各种类型的端子进行统计归类，只能使用部件汇总表进行补充。如下图
下图是使用部件汇总表汇总的端子型号和数量。

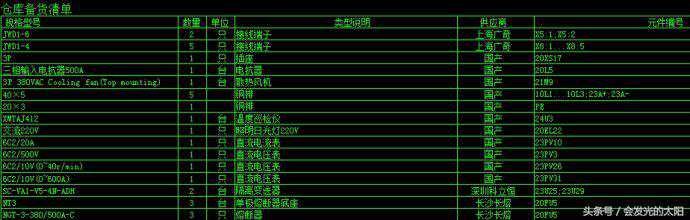

出来上面生成的箱柜设备清单，我们还需要生成适合仓库拣货的部件汇总表，它主要是把所有的部件按照部件型号进行分类统计，给仓库拣货节省时间。
Ø连接定义点的放置和命名规则

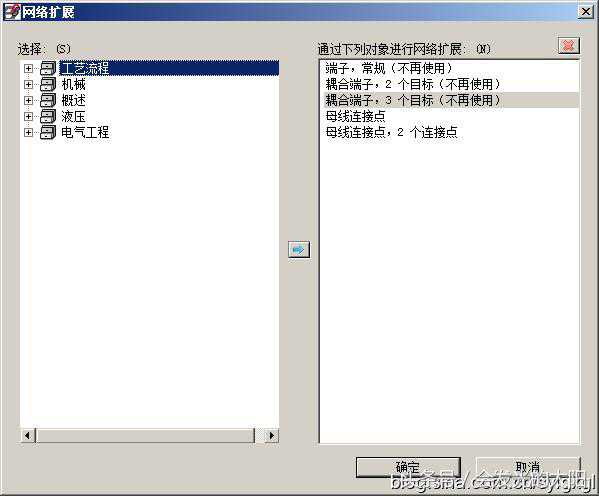

从上图可以看到，命名规则可以有多个，优先级按照规则的排列顺序。我们可以根据需要添加和删除命名规则。命名规则中还有一个功能很实用，就是“网络扩展”。如下图所示。
通过添加网络扩展，能够使一些被端子等中断的网络联通成为一个网络，在使用按网络放置和命名连接代号的时候，就能够保证端子两侧的线号得到相同的连接代号。在EPLAN中，网络就是信号的分量。网络由直接相互连接的连接点和此连接点之间的连接组成。在网络内也可有网络连接的功能（即在功能上属性为网络连接）。

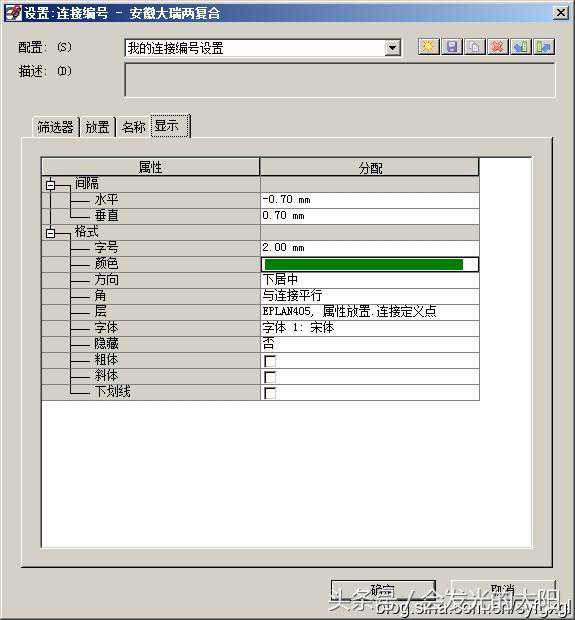

连接代号的显示设置能够调整我们放置的连接代号的位置，使整个画面更美观协调。设置画面如上图所示。其中的间距设置是指连接代号与导线之间的间距，为了使垂直导线上的连接代号能够显示在导线的左侧且与导线有一定距离，故水平间距设置为一个负值。角度设置为“与连接平行”，这样就能够使连接定义点始终保持与连接导线方向一致，水平连接则水平放置，垂直连接则垂直放置。

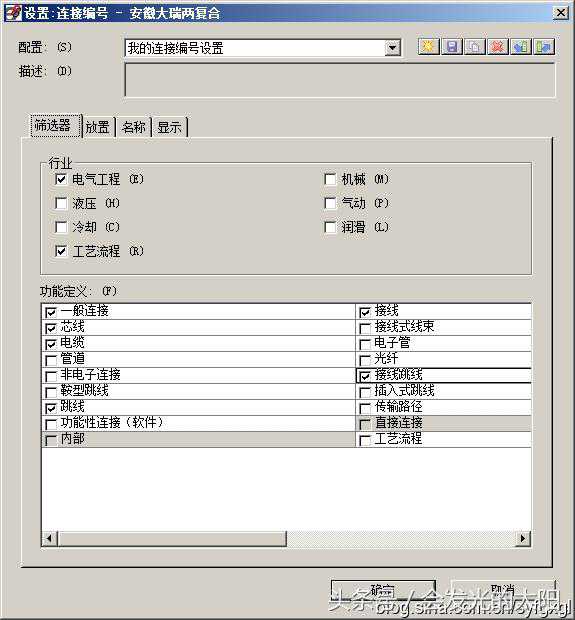

如下图所示是筛选器页面，主要是设置连接定义点放置和命名有效的对象。有时我们会发现，怎么有些地方总是不能自动放置或者命名连接定义点，比如电缆芯线中的连接定义点，其实很可能是筛选器中没有选择那些功能定义。
如上图所示为连接定义点放置选项页，选择的内容只要有连接定义点的图形符号和放置的数量。一般我们选择无图形符号，放置数量一般为每个连接一次。
Ø端子排的编辑

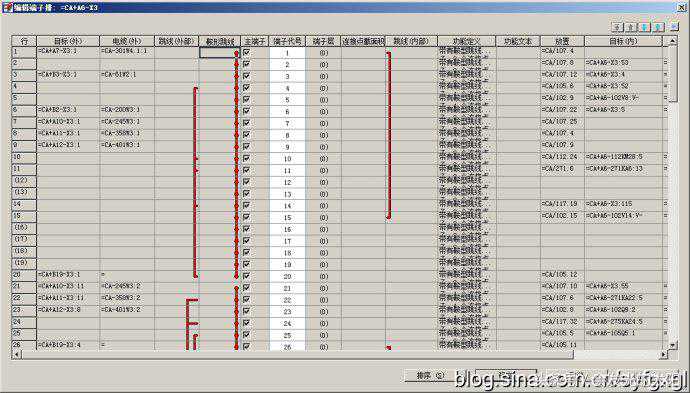

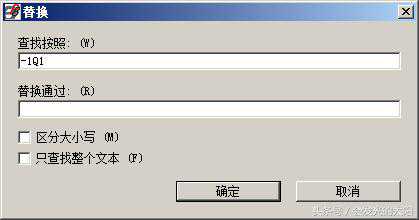

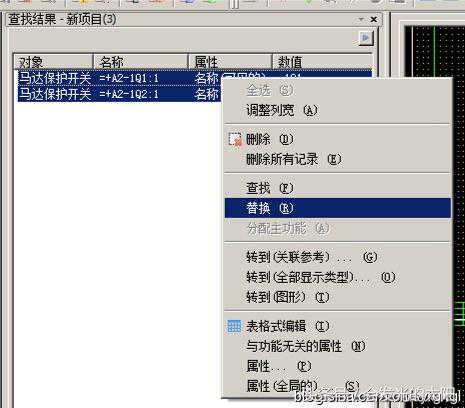

端子排编辑器能够让你轻松的完成端子排的很多修改工作。比如手动放置鞍形跳线，修改端子代号等等。如何发现和运用好EPLAN给我们提供的功能对我们提高设计效率至关重要。下面我们介绍一下如何快速增加和调整端子排。

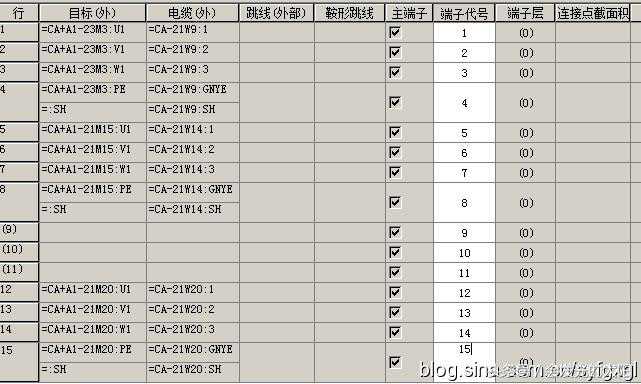

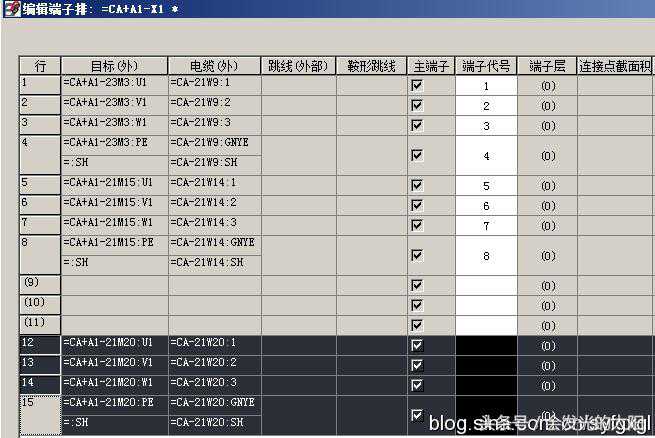

以原有项目为基层设计新项目时，往往会碰到新的项目内容比原有项目多的问题，这就可能需要在原有端子排基础上插入新端子或者是调整端子的编号。如果没有简单方便的方法，这项工作将是个繁琐和极易出错的。现在我们来举个例子，教大家如何处理这类问题。如下图所示为一个需要调整的端子排。

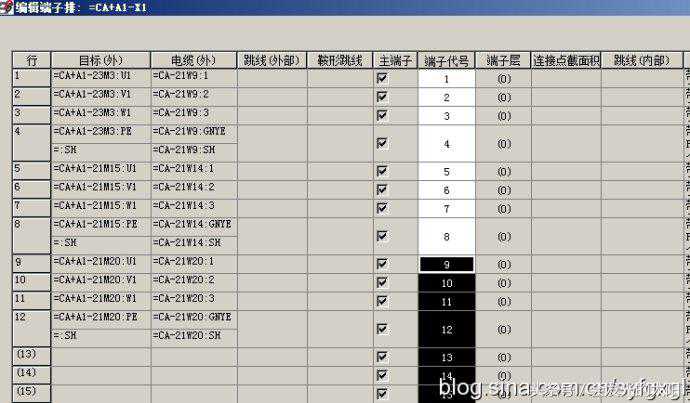

端子总数是15个，如果需要增加端子，可以在端子排导航器中添加新端子。如果需要在第9号端子前插入4节端子，那么整个第9号端子后的端子接线要往后移动4个端子。怎么移动呢？首先，我们先在端子排导航器中添加4个端子，把端子代号中从“9”开始到末尾的号码全部选中，如下图

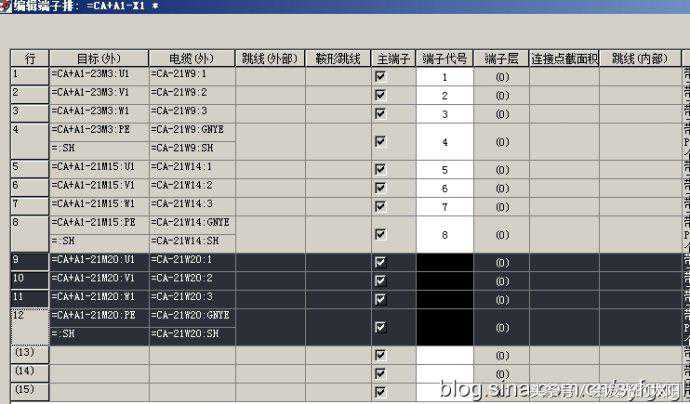

然后使用快捷键ctrl+X，将选中的端子代号剪切到粘贴板，然后把第9行到最后一个有接线信息的端子行选中，如下图所示
这样，端子整体移动就完成了，原来的9~12号端子就空着，可以给他们从新分配了。这只是个小规模的端子排，对于一个大规模如两三百个端子的端子排也是通过这种方法来实现插入端子的。这种情况在PLC控制柜中会经常出现，比如增加PLC点数和操作箱数量后，往往需要插入很多段端子。在这里顺便说一下，在设计长端子排时，对于端子的分配一定要按照去向来进行连续分配。比如端子排需要接到B1~B3三个操作箱，那么端子排就分成3段连续的端子分别接到这3个操作箱。这还不够，在3段端子的连接处，需要根据端子使用的数量和预估以后因为修改可能会增加的端子数量，在各段端子后面预留几个空端子，以备以后增补端子而不用再去挪动端子排。这也是为了在调试过程中增加新线路预留空间，有百利而无一害，希望大家能够养成这种好习惯。
Ø电缆的放置

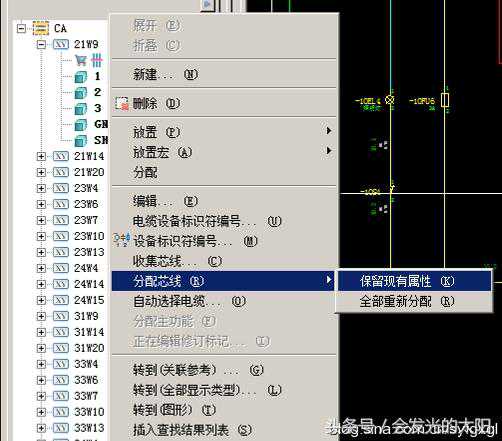

在电缆放置过程中经常会碰到放置一条电缆时要分开在两个以上的地方放置，放置第一部分时比较轻松，属于电缆的主功能，电缆的名称和规格等信息都是在这里确定的。放置后面部分的芯线时就没那么轻松了，往往要多操作好几步。现在给大家介绍个简单的方法，首先打开电缆导航器（如下图），找到刚放置了部分芯线的电缆。然后选中这根电缆的电缆定义点住鼠标左键不放，把它拖到需要放置第二部分芯线的地方后松开鼠标，然后开始像画第一条线一样画出第二条电缆。
在选择电缆部件时大家往往会碰到这种情况，我有4条连接需要使用一根3+1(PE)的电缆来连接，但是这4条连接中没有PE电位，都是控制线或者3根火线+1根零线。这时，不管你怎么选择3+1(PE)型号的电缆，PE线总是不能够分配给第四根线。这是因为在电缆的部件定义中，我们把PE线设定为PE电位了，在选择部件自动分配芯线时这根线如果没有碰到PE电位的连接就不会分配出去。处理这种情况可以在部件库中再建立一个部件，但是PE线的电位设置成未定义。这样处理以后就不会出现刚才说的问题了。只需要我们在选择电缆时确定应该选择那种电位定义的电缆。
Ø合理分配端子和接线
在设计复合生产线时，一般会有一个控制电源柜和一个PLC柜是接线量比较多的柜子，尤其是PLC柜，端子数量可以在两三百个以上。那么小一个柜子，电缆数量如此众多，如果不合理分配端子接线，将会给现场安装调试和日后维护带来很大麻烦。想必大家经常看到以前做的项目PLC柜的接线情况，电缆像蜘蛛网一样布满线槽，甚至有些线槽都没法盖上线槽盖。照成这种局面的原因往往是我们设计的图纸中同一去向的端子接线分布太广，不够集中所致。解决的方法也只能是把同一去向的端子全部排到一起，并且把电源端子也分配到其中（一般是放在这排端子的前部）。
设计浮动辊时会使用到数字量和模拟量信号，为了使电缆走线更方面美观，我们采用把探胶辊接近开关的信号线和浮动辊线性位移传感器的信号线一起放在X4模拟量端子里，接近开关的信号排到模拟量信号端子的后面，电源端子排在模拟量端子的前面。这样一来，浮动辊的走线就比较方便了，接线查线更方便。
设计拉绳开关时，有些设计把常闭点控制接触器的触点串接在控制电源柜，但是常开点信号确实放在PLC柜端子上。这样的设计问题非常大，给接线带来了很大的麻烦。如果采用一根4芯线，必须剥掉很长的皮才能分开接到两个柜子。如果采用两根两芯线，从成本上和布线上又是不好的。因此，我们也需要借鉴上面浮动辊线路的设计方法，把常开常闭点的接线端子都放在PLC柜的X10端子排中。X10的前部端子安排常闭点的串联，后面接着排电源端子和常开点信号端子。这样的线路放线接线时看起来会比较清爽。
