一、系统配置
ØPLC侧：三菱Q系列PLC+QJ61BT11N
Ø变频器侧：FR-E700系列变频器+FR-A7NC

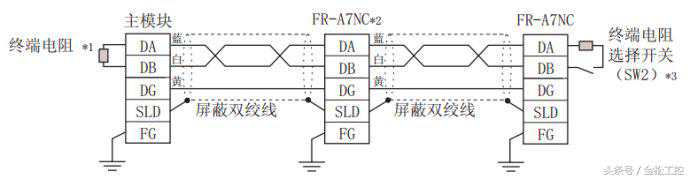

二、接线方式
注：
1)电缆最好使用CC-LINK专用电缆
2)QJ61BT11N自带终端电阻，FR-A7NC上面SW1，SW2拨码开关选择终端电阻
三、变频器参数设置
pr79-----------------------0
pr340---------------------10
pr542---------------------1(站号）
pr543---------------------0（传送速度）
四、PLC参数设置
