欧姆龙CJ2MPLC使用SCU模块与温控器实现协议宏通讯
协议宏，欧姆龙把它定位为更高级（比无协议通信）的自由协议。
协议宏是一种通信协议工具包，用于发送符合具有串行通信端口的通用外部设备的自有报文内容。它适用于欧姆龙PLC与第三设备之间的通信，根据第三方设备的协议，如ModbusRTU来编写协议报文，进行1：1~N串行数据通信。

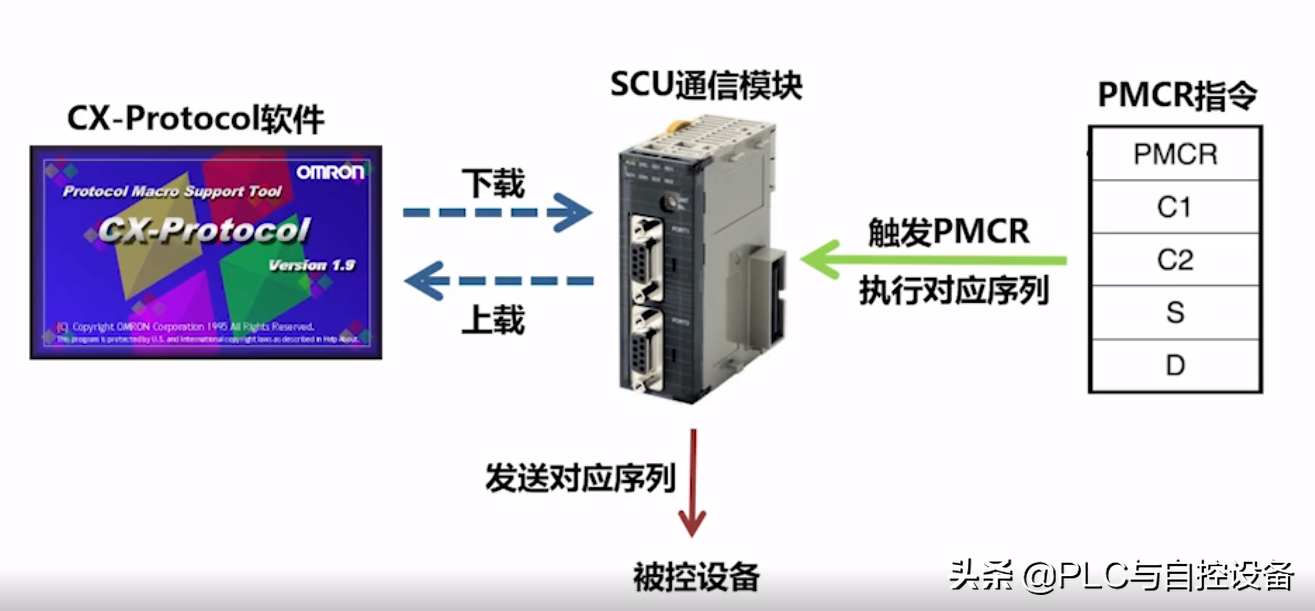

协议宏通信要用到欧姆龙CX-One软件包中的CX-Protocol软件和支持协议宏通信的串行通信SCU模块，用PMCR指令触发通信序列的执行。以上软件、硬件、指令是协议宏通信三要素。下面来学习一下协议宏通信的操作流程。
一、硬件设置及接线
以CJ1W-SCU41-V1模块连接E5EC温控器，通过协议宏通信发送Modbus命令读取温控器当前温度值，写入温控器设定值为例，首先要设定模块的单元号，这与模块所占用的通道号计算有关。模块的起始通道号n=1500+25*单元号，占用10个通道，如单元号为2，起始地址就是：1500+25*2=1550，占用1550~1559共10个通道。
CJ1W-SCU41-V1模块的端口1为RS-422A/485端口，端口2为RS-232C端口，一般使用RS-485端口二线式接线的情况较多，以此为例接线，则端口1的1-SDA、2-SDB（或6-RDA、8-RDB）脚分别接第三方设备，如温控器的A（-）、B（+），FG接电缆屏蔽层（模块侧单接）。
二、设置主从站通信参数

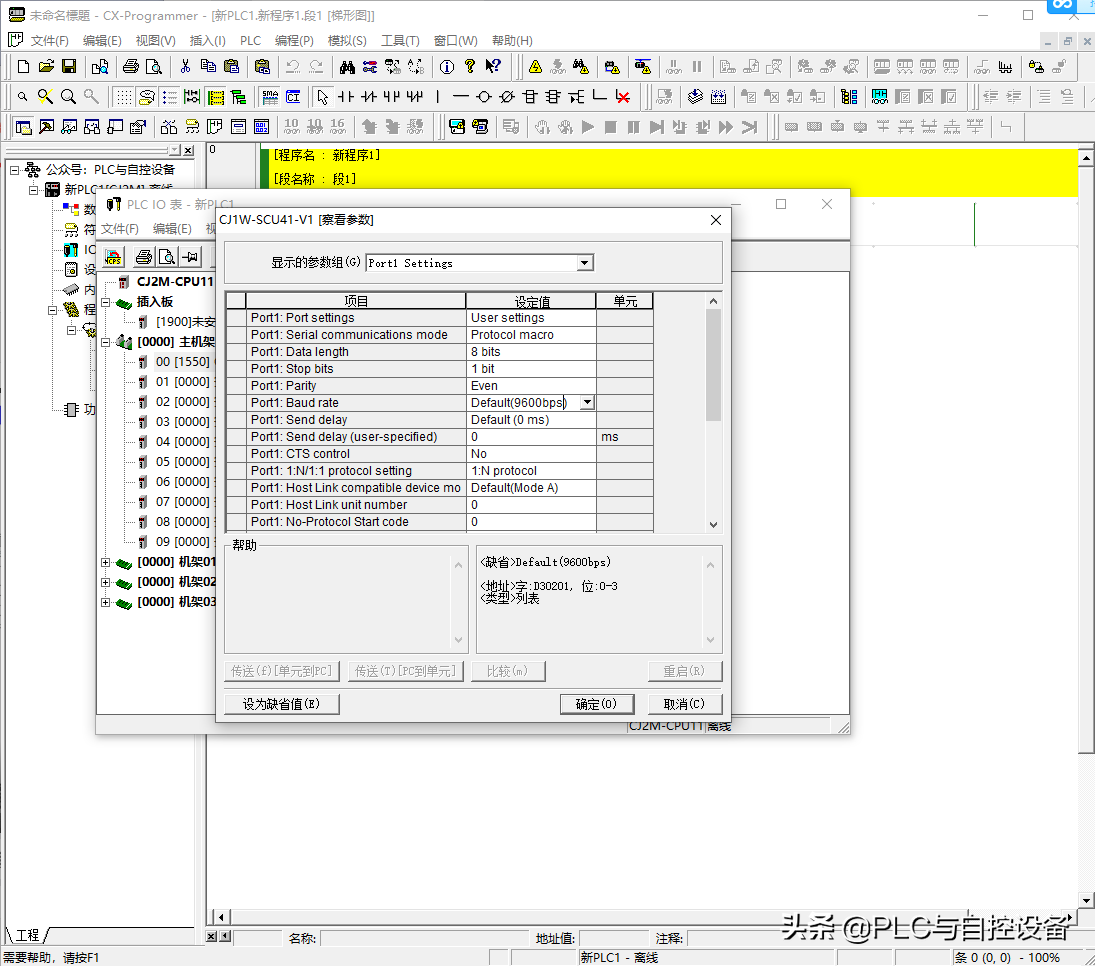

打开CX-Programmer软件，在IO配置表中打开SCU模块设定参数：
设置“Port1Settings”端口1参数，端口设置：“Usersettings”用户设置；通信方式：“Protocolmacro”协议宏；数据长度：8位；停止位：1位；奇偶校验：“Even”偶校验；波特率：9600bps。将参数下载到模块单元中，并重启让参数生效。
温控器的参数设置为：协议选择：MODBUS；站号：1；数据长度：8位；停止位：1位；奇偶校验：偶校验；波特率：9600bps。通信参数与PLC一致。
三、在CX-Protocol软件中写入发、收数据
1、在PLC的IO表中，右击SCU单元，按下图中所示，启动“CX-Protocol”软件，也可在桌面或开始菜单直接启动。

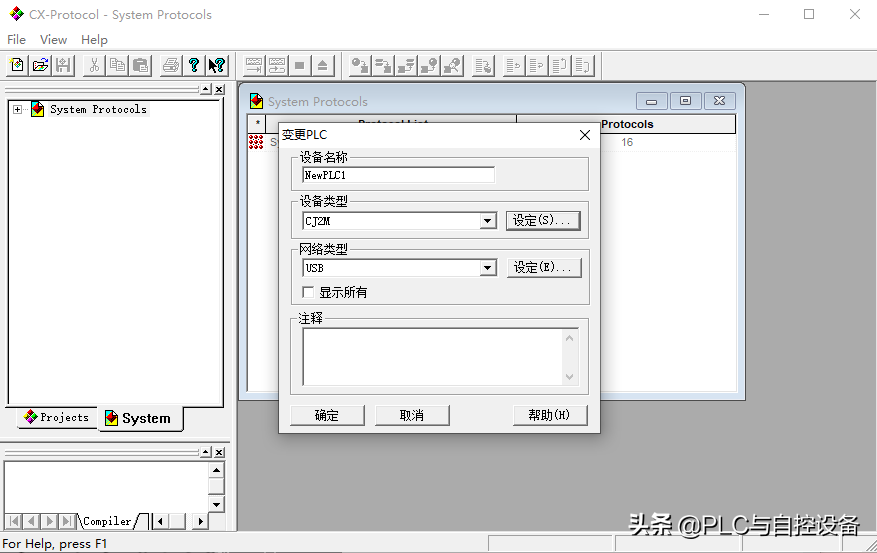

2、新建工程，选择PLC类型、通信网络类型。

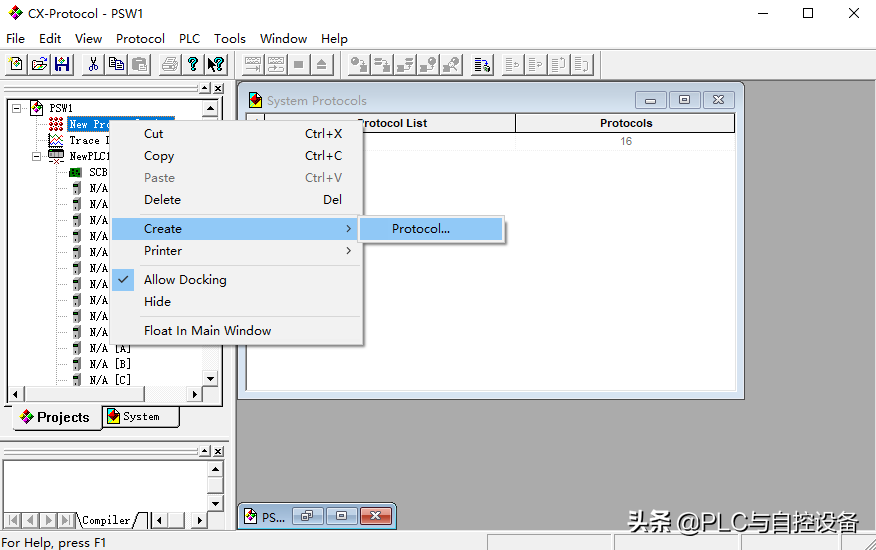

3、在Projects（项目）列表中，右击“NewProtocollist（新协议列表）”，创建一个CS/CJPLCProtocol协议。

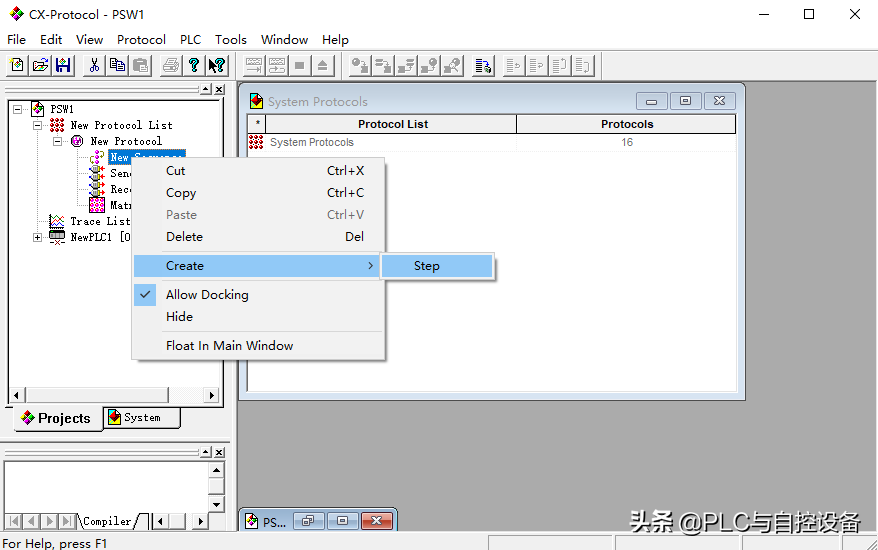

5、右击“NewSequence（新序列）”，创建步。

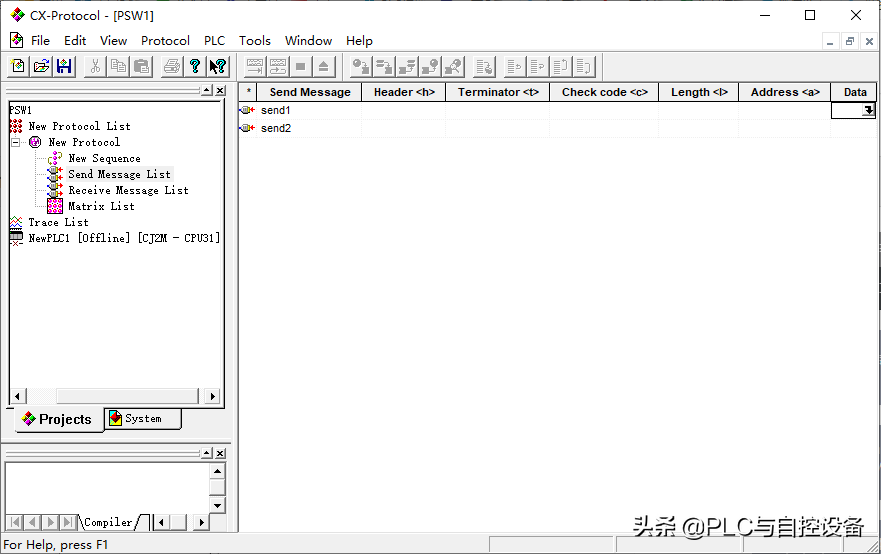

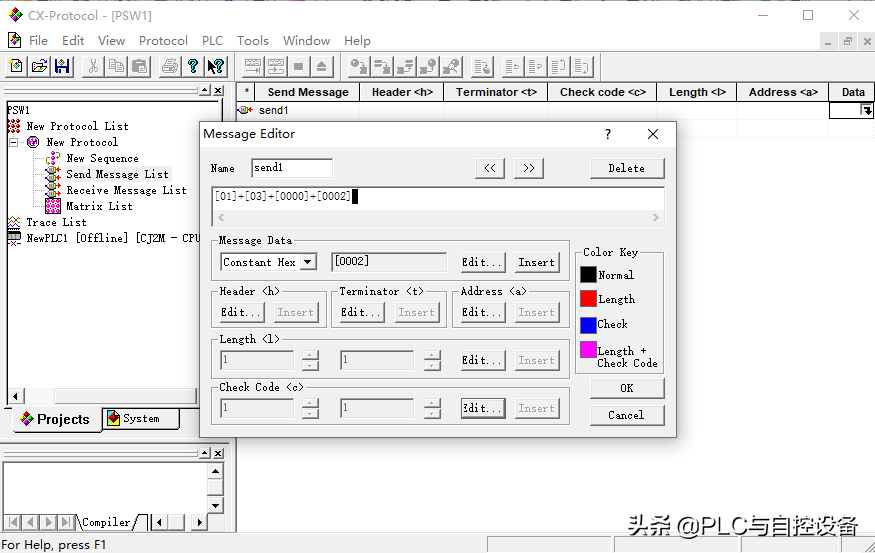

6、右击“SMessageList（发送消息列表）”，创建发送信息。命名信息为“S1”。重复以上，再创建发送信息，命名信息为“S2”。

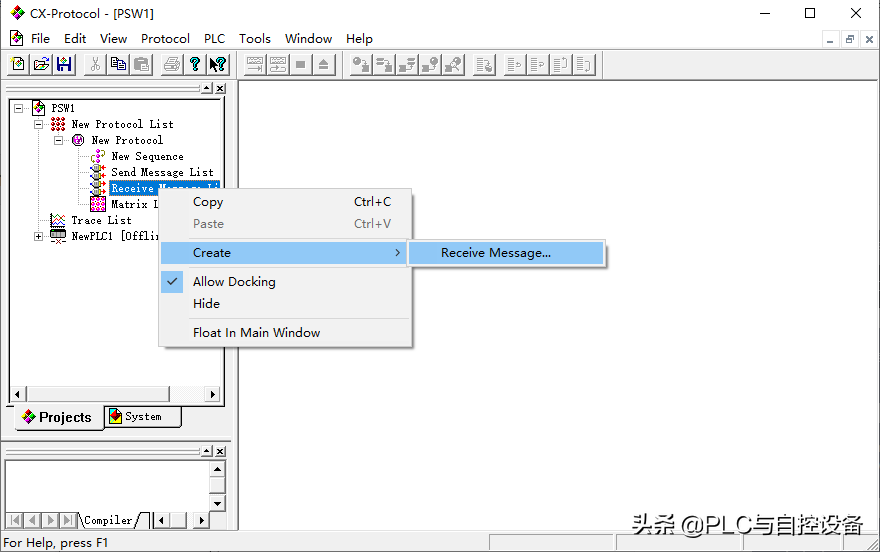

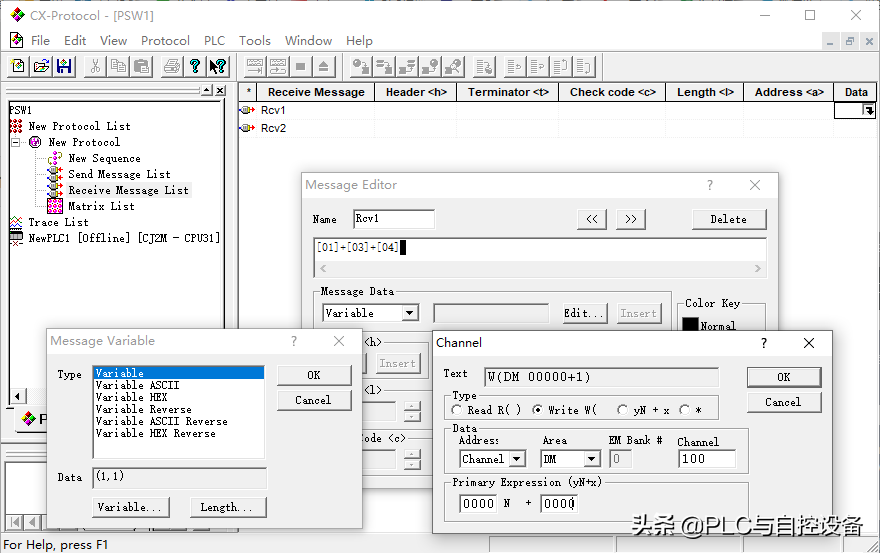

7、右击“ReceiveMessageList（接收消息列表）”，创建接收信息。命名信息为“Rcv1”。重复以上，再创建发送信息，命名信息为“Rcv2”。

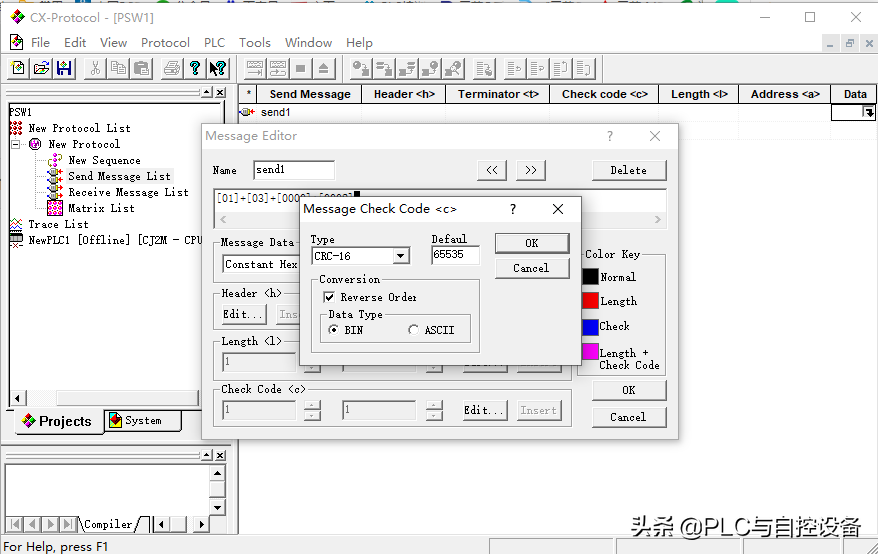

14、同理，编辑“S2”和“Rvc2”的数据，意为写入温控器SV值的发送与接收数据。“S2”的数据信息为“01（站号）+10（写多个寄存器功能码）+0106（开始地址）+0002（元素数）+04（字节数）+0000012C（写入温度值30.0度）+（C）”；“Rvc2”的数据信息为“01（站号）+10（写多个寄存器功能码）+04（字节数）+0002（元素数）+（C）”。

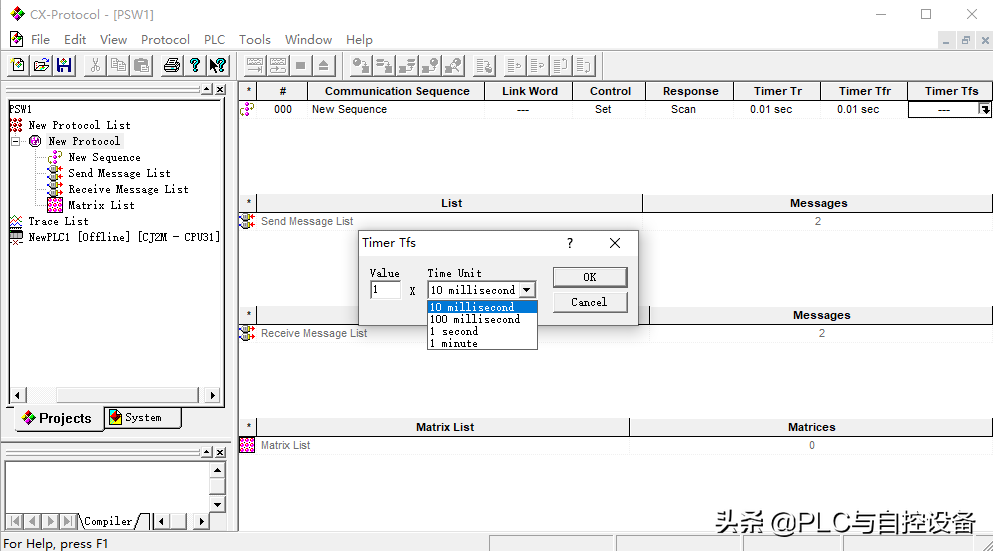

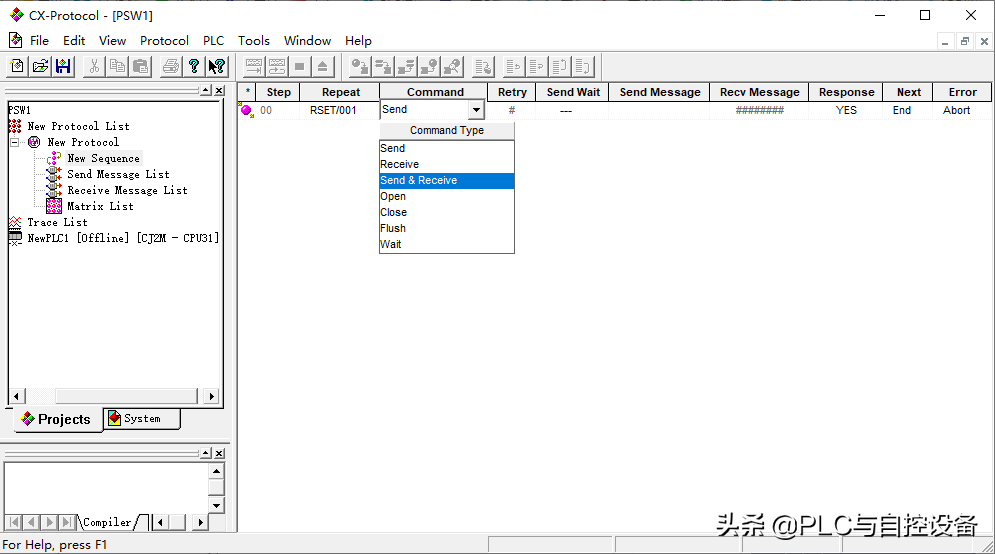

15、编写完成后，在“NewSequence”的Step步00中，分别设定“Command”为“SReceive”、“SMessage”为“s1”、“RecvMessage”为“Rcv1”。
16、同第5步，新建一个“Step01”，然后同第15步，分别设定“Command”为“SReceive”、“SMessage”为“s2”、“RecvMessage”为“Rcv2”。
把第00步中的“Next”项由“”设置为“Next”（继续执行下一步）。
四、写入通信程序
在CX-Programmer软件中编写程序，并下载到PLC中。

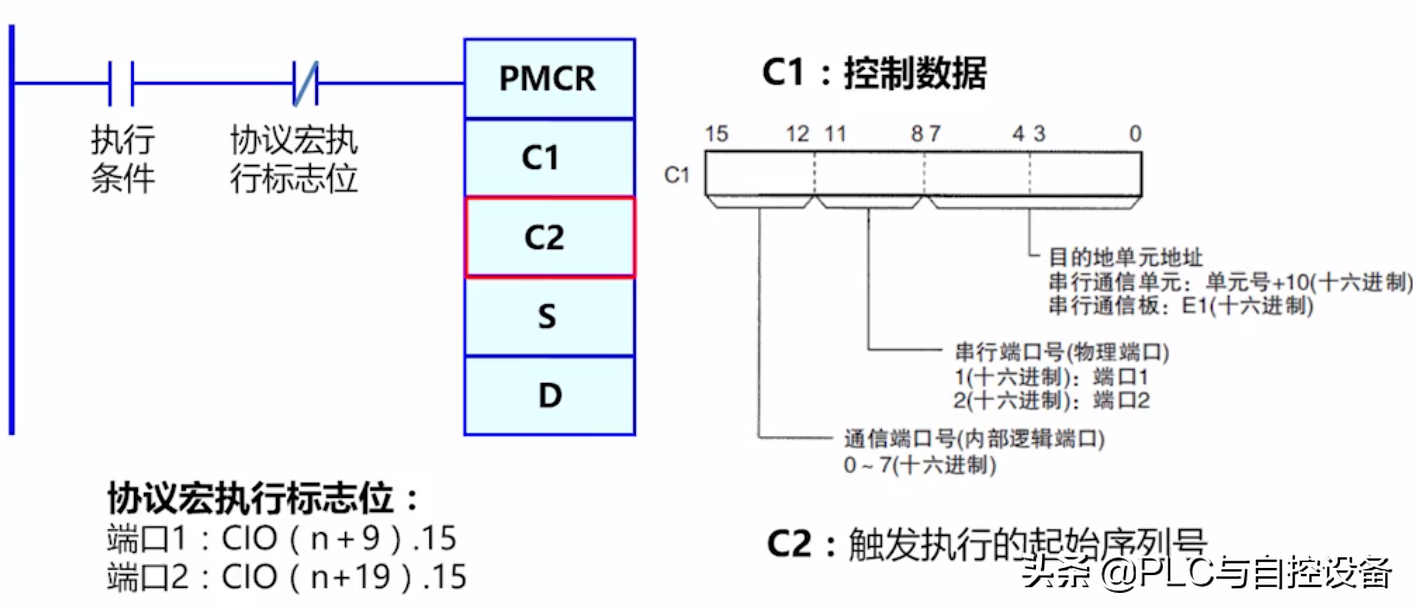

因n=1550+25*2=1550，端口1协议宏执行标志位为CIO(n+9).15；端口2协议宏执行标志位为CIO(n+19).15。1559.15位为ON时表示端口1正在执行协议宏通信。
