1、简述自动控制系统的特征。
2、采用PWM方式构成的逆变器具有什么功能?试简述其主要特点。
答：具有调压和变频的功能。主要特点是体积小，重量轻，可靠性高，调节速度快，动态响应好，能提供较好的逆变器输出电压和电流波形，能提高逆变器对交流电网的功率因数

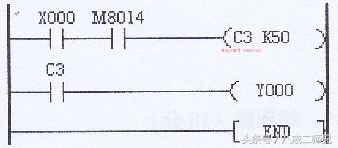

3、运行下图程序。XO为按钮控制，YO控制灯，问X0至少应吸合多长时间，Y0控制的
灯才亮?
答：50分钟。
4、运行右图程序X0、Xl为按钮控制，YO控制灯，问x0至少应吸合多少次，Y0控制的灯才亮?
答：至少20次。

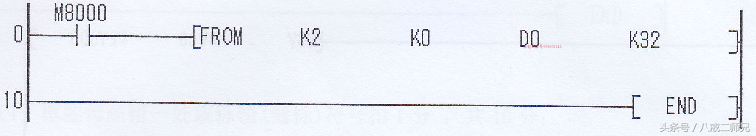

5、CC—Link网络中，Q型主站设定D1000是从站的RX区域首地址，D1040是从站的RWr区域首地址，问3从站在主站的RX区域D1004~D1005；3从站FX2N的PLC读取Q型主站发给6从站的占用站点为零。设FX2N的CC—Link从站模块号为2。
7、简述什么是交一直一交变频器?
答：先用整流器将一频交流电变成直流电，再用逆变器将直流电变为电乐、频率可调的交流电，这种变频器称为交一直一交变频器。
8、变频器为什么要维持恒磁通控制，条件是什么?
答：对于要求调速范围大的恒转矩负载，要在整个调速范围内保持最大转矩T
不变，则须保持Φ。恒定不变，所以采用E／f为常数的恒磁通控制方式。

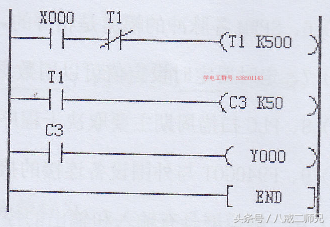

9、运行F图程序。X0为按钮控制，Y0控制灯，问X0至少应吸合多长时间，Y0控制的灯才亮?
答：50分钟。
10、表示PLC型号的FX2N~48MR中48、M和R的含义分别是什么?
答：48个I／0点、基本单元、继电器输出型。

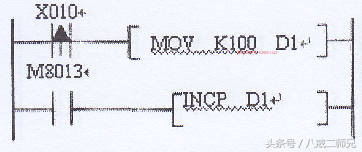

11、分析如图所示程序，回答下列问题：
(1)当X10吸合后，程序一直运行，运行了50秒时，D1的值是多少?
答：150.
(2)在这个程序的基础上进行改编，当D1当前值大于200时，程序停止运行。请将改编的程序写在原程序旁的空白处。
答：

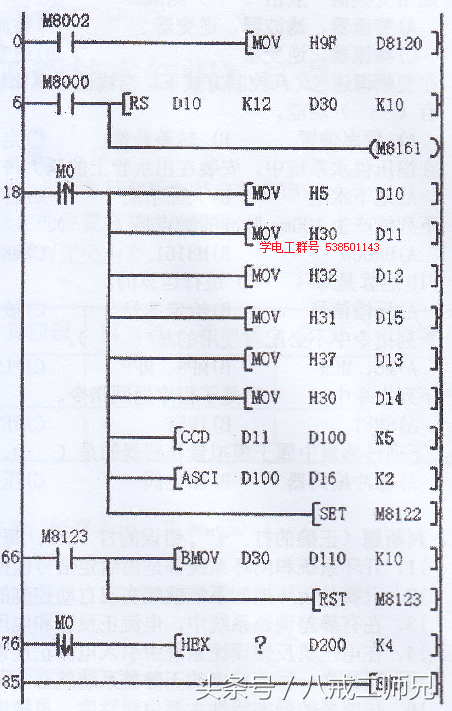

12、分析如图所示FX2NPLC与FR—A700变频器的
通信程序，回答下列问题：
(1)FR—D720变频器的站号应设为多少?
答：变频器的站号应设为2。
(2)数据寄存器D13、D14的数据内容所表示的
含义是什么?
答：数据寄存器D13、D14的数据内容是指令代码。
(3)程序中“?”处的数据寄存器代码是什么?
答：程序中“?”处的数据寄存器代码是D113。

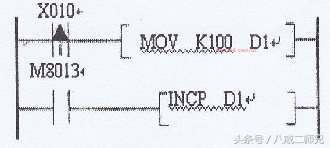

13、程序如图所示，当x10吸合后程序一直运行，运行了1分钟时，Dl的值是多少?
答：160.
14、运行下图程序。X0为按钮控制，Y0控制灯，问X0至少应吸合多长时间，Y0控制的灯才亮?
答：2500s
15、某车间有1两台风机能实现自动启动与停止，控制要求如下?
答：D100的值是HA26B
16、自动控制系统的基本要求是什么？
答：①稳定性；
②快速性；
③准确性。
17、简述自动控制系统的定义。
18、简述传感器的定义。
答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
19、简述什么是交流调速系统。
答：交流调速系统就是以交流电动机作为电能—机械能的转换装置，并通过对电能（电压、电流、频率）的控制以产生所需转矩与转速的电气传动自动控制系统。

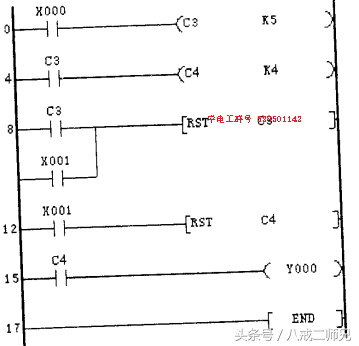

20、运行下图程序。X0、X1为按钮控制，Y0为控制灯，问X0至少应吸合多少次，Y0控制的灯才亮？
答：至少吸合20次。

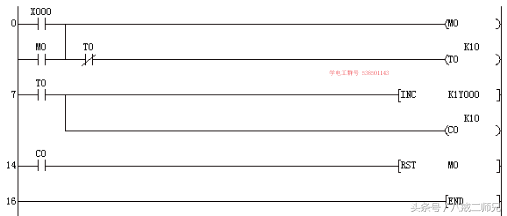

21、运行下图程序。X0为按钮控制，Y3~Y0为控制灯，问X0吸合，且PLC的输出稳定后，Y3~Y0控制的灯哪个亮？
答：Y3、Y1亮。

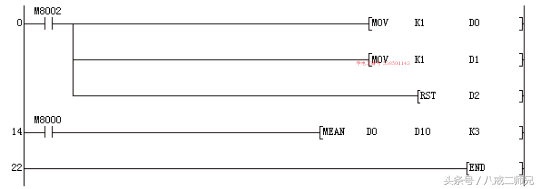

22、分析下面程序，D10的值是多少？
答：D10的值是0。

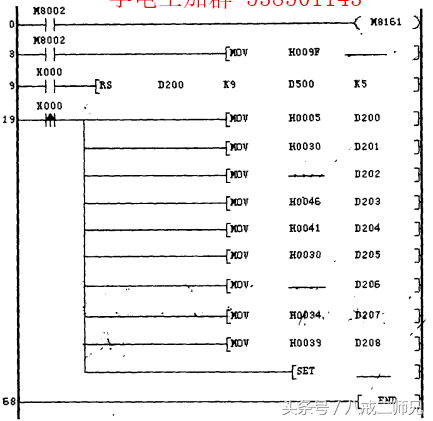

23、下表是PLC与变频器的串行通信协议，请根据以下协议，把变频器正转运行时对应的字符填写在下面程序的空格中。
ENQ变频器站号指令代码数据总和校验H05H30H30H46H41H30H32H34H39答：分别填：D8120、H30、H32、M8122

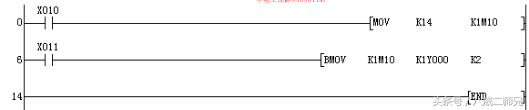

25、按下X10，执行MOV指令，则M10—M13中哪个元件得电？
答：（14）10＝（1110）2，所以，M13、M12、M11得电。
26、CC-Link网络中，Q型主站中设定D1000—D1001为1从站的接收区域。问3从站的接收区域是什么？
答：3从站的接收区域是：D1028—D1029。

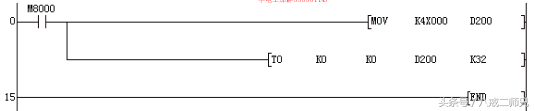

27、写出FX2N的PLC把本机的X17—X0状态发送到CC-Link的Q型主站中的程序。设FX2N的CC-Link模块号为0。
答：程序如下：
28、已知恒压供水系统中的变频器控制回路图如下所示，请问图中的FU端、OL端、5—4端的作用是什么？
答：（1）变频器启动靠PLC输出Y10来控制，频率检测的上/下限信号分别通过FU和OL输出至PLC的X3与X2输入端。
（2）5—4端是供水压力传感器回路，压力传感器和液面传感器都是通过各自的数显表供电，而且都为电流传感器，压力不同和液位不同会影响回路中的电流大小。

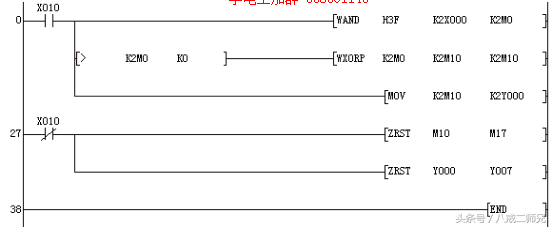

29、PLC的部分I/O接线图和梯形图程序如下图所示：
（1）若SA1接通，按顺序按下SB1、SB2、SB3、SB4、SB5、SB6后，各指示灯的状态如何变化？
（2）再次按顺序按下SB1、SB2、SB3、SB4、SB5、SB6后，各指示灯的状态又如何变化？
（3）试说明梯形图中WAND指令的作用。
（4）能否把WXORP指令改为WXOR，说明理由。
答：依题意，可知：
（1）X10接通，第一次按顺序按下X0、X1、X2、X3、X4、X5后，LD1、LD2、LD3、LD4、LD5、LD6按顺序从灭变亮。
（2）X10接通，第二次按顺序按下X0、X1、X2、X3、X4、X5后，LD1、LD2、LD3、LD4、LD5、LD6按顺序从亮变灭。
（3）WAND为逻辑与指令，是将两个源操作数按位进行与操作，结果送指定元件，当X10接通后，
(H003F)∧(K2X0)→(K2M0)。
（4）不能把WXORP指令改为WXOR。WXORP和WXOR都是逻辑异或指令，但是：WXORP是脉冲执行型指令，在执行条件满足时，仅执行一个扫描周期；WXOR是连续执行型指令，在执行条件满足时，每一个扫描周期都要执行一次。在本梯形图中，[K2M0K0]是触点比较指令，后面用WXORP才正确。
31、PLC型号的FX2N-48MR中的48、分别指什么?
答：PLC型号的FX2N-48MR中的48指48个I/0点、M指基本单元、R指电器输出型
32、如下图程序，D100的值是多少？
(D100)=K151
33、简述自动控制的基本要求
答：自动控制的基本要求是稳定性、快速性、准确性。
34、.简述PLC执行程序的过程。
答：PLC执行程序的过程是输入采样阶段、程序执行阶段、输出刷新阶段。
