1、理论知识
1）、三菱公司FX系列PLC早期编程软件名称为FXGP/WIN，我们介绍版本为FXGP/WINV330（中文版）,由于该版本对于初学者来说比较容易接受，同时在步进指令中使用它编程比较方便，所以先对其安装和使用进行简单介绍，
安装过程说明如下：

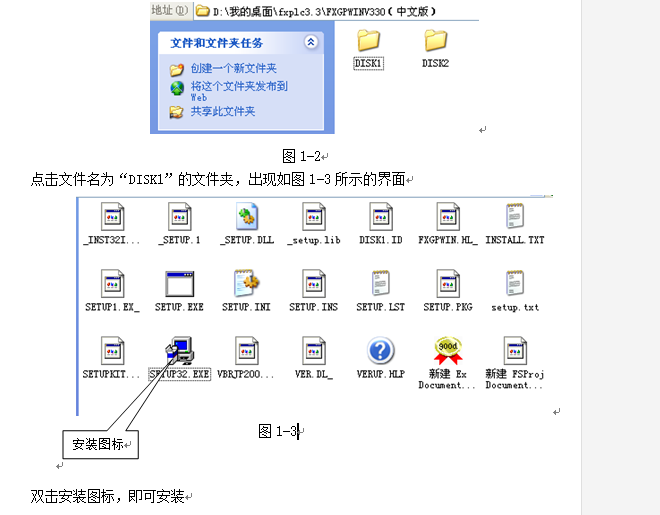

⑴、Fxgpwin编程软件的安装☞：
图1
图2
2、程序输入和编辑
软件安装完毕以后，即可使用，使用方法如下:
2.1打开程序。
单击“开始”→“程序”→“MELSEC-FFXApplications应用程序”→“FXGP_WIN-C”即可打开程序，如图1-4.
图3

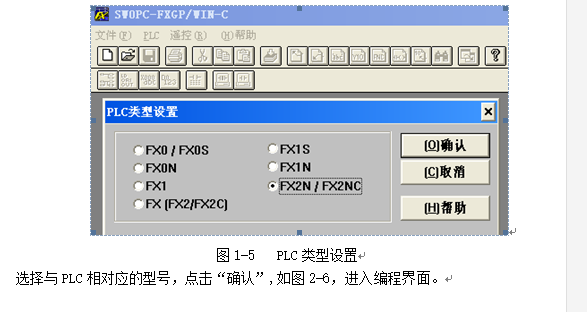

单击“文件（F）”→“新文件”或单击图标。即出现如图2-5对话框，要求进行“PLC类型设置”，
图4
图5
2.3输入梯形图

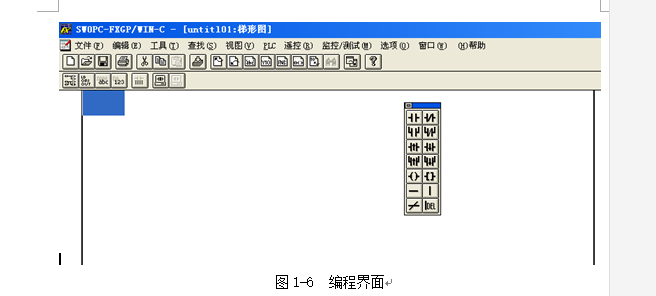

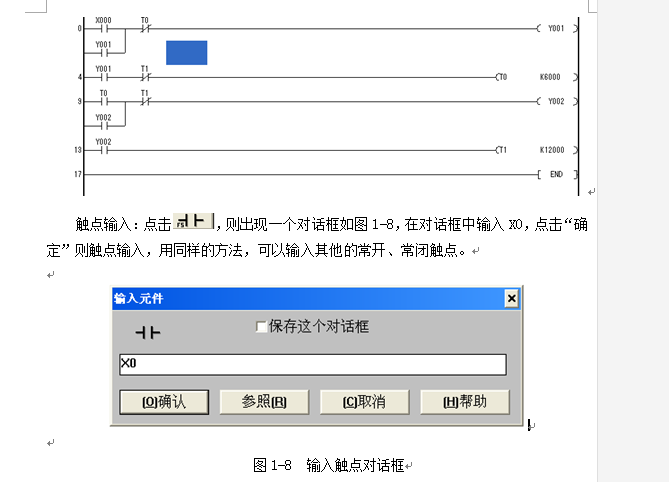

输入梯形图有两种方法，一是利用工具条或功能图（图1-7）中的快捷键输入。另一种是直接用键盘输入。下面以一段简单的程序为例说明这两种输入方法。
图5
图6

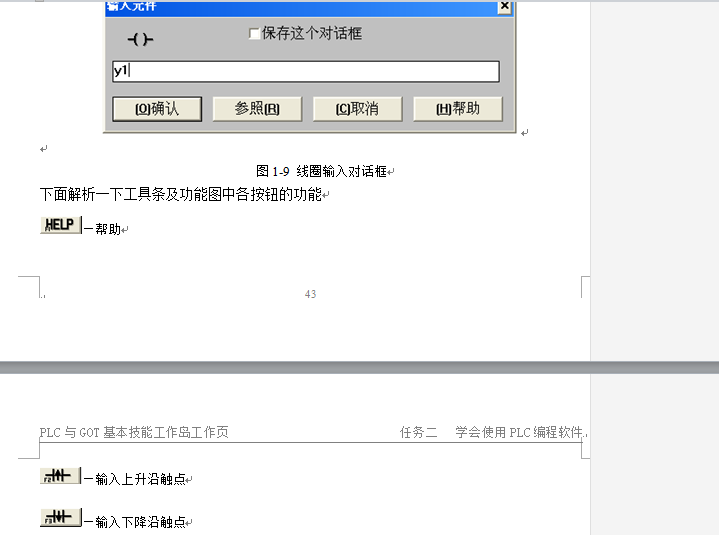

线圈输入：点击
用同样的方法，可以输入其他程序。
图7
图8
（2）、从键盘输入
用键盘输入时，可以不管程序中各触点的连接关系，常开触点用LD，常闭触点用LDI，线圈用OUT，功能指令直接输入助记符和操作数。但要注意助记符和操作数之间用空格隔开。对于出现分支、自锁等关系的可以直接用竖线
去补上。通过一定的练习和摸索，就能熟练地掌握程序输入的方法。
2．4、梯形图编辑。
在输入梯形图时，常需要对梯形图进行编辑，如插入、删除等操作。
（1）、触点的修改、添加和删除。
修改：把光标移在需要修改的触点上，直接输入新的触点，回车即可；则新的触点覆盖原来的触点。也可以把光标移到需要修改的触点上，双击，则出现一个对话框（图2-11），在对话框中输入新触点的标号，回车，即可。
图9
添加：把光标移在需要添加触点处，直接输入新的触点，回车即可。
，回车即可。用直线覆盖原来的触点。
（2）、行插入和行删除。
在进行程序编辑时，通常要插入或删除一行或几行程序，操作方法是：
2．5、程序的转换。
”。
