故障诊断流程如下：
1、检查LED指示灯的状态POWER指示灯是否点亮？如不亮，检查电源是否正确。
如POWER、RUN指示灯点亮，ERR/ALM指示灯闪烁，指示CPU为非致命故障状态。
如POWER指示灯点亮，RUN指示灯不亮，ERR/ALM指示灯点亮，指示CPU为致命故障状态。
2、确认故障的状态除了硬件方面LED指示灯的信息可以作为故障信息参考外，还可以通过CX-P软件的PLC窗口的错误日志或A区特殊辅助继电器更详细了解故障信息。
当异常发生时，故障代码保存到特殊辅助继电器A400通道中。
3、排除故障以下是一些常见故障排除方法。
A、POWER指示灯不亮，检查供电电源电压是否正常，正常范围为、AC85-264V。电源不匹配严重可使电源输入回路元器件损坏，甚至烧毁基板，这时就要更换硬件了。
B、IO总线致命错误
POWER指示灯点亮，RUN指示灯不亮，ERR/ALM指示灯点亮，指示发生致命故障。在CX-P软件的错误信息窗口中指示“IO总线错误”，这时要断开电源，检查扩展单元以及其与CPU单元之间的连接总线。
C、选件板错误
POWER指示灯点亮，RUN指示灯点亮，ERR/ALM指示灯闪烁，指示发生非致命故障。在CX-P软件的错误信息窗口中指示“选件板错误”，这时要断开电源，检查确认选件板安装可靠、无振动。
D、电池错误
POWER指示灯点亮，RUN指示灯点亮，ERR/ALM指示灯闪烁，指示发生非致命故障。在CX-P软件的错误信息窗口中指示“电池错误”，这时可能的原因是：PLC设置中勾选了检测电池低电压，但PLC中无配置电池。把PLC设置修改为正确设置，重新下载到PLC即可解决故障。
E、输出错误
POWER指示灯点亮，RUN指示灯点亮，ERR/ALM指示灯不亮，指示CPU工作正常。输出点灯亮，无输出信号，点已断路；输出点灯不亮，有输出信号，点已短路；输出点灯亮，输出信号不稳定，触点已经接触不良。解决方法是更换继电器硬件。继电器开关动作频率应低于每小时1800次，负载电流应低于继电器额定电流。
F、以太网连接故障

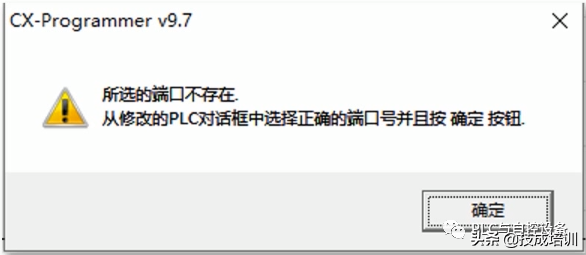

POWER指示灯点亮，RUN指示灯不亮或点亮，ERR/ALM指示灯不亮，指示CPU工作正常。上位计算机通过以太网连接到PLC，软件跳出如下画面：
这是通讯设置或硬件异常引起的故障，如上位计算机与PLC的网段设置错误、网线连接错误、硬件损坏等。
