高端的PC电源产品拥有的不仅是高性能，它的价格也不是每一个玩家都可以轻易接受的。实际上对于大部分玩家来说，他们真正需要的其实是一款价格宜人且运行稳定的电源，这样的产品往往也是市场上真正的销售主力。最近先马就针对主流市场推出的实力先锋系列电源，其中“万金油”定位的实力先锋500W可适用于绝大部分的独显平台，是一款讲究性价比的产品。

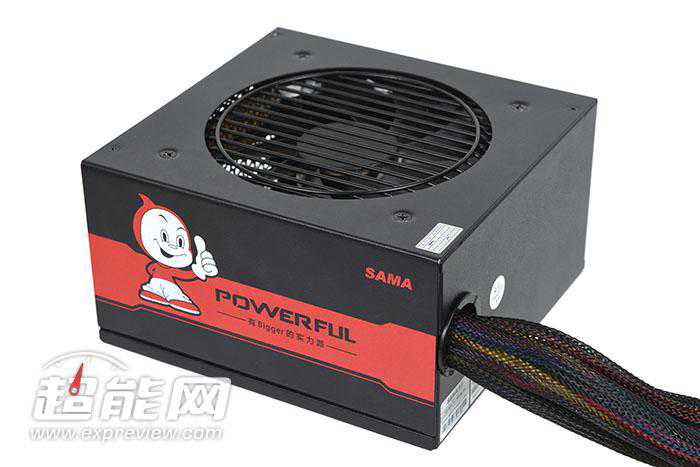

先马实力先锋500W电源采用原生线材设计，外观上采用与先马金牌系列相同的设计，同样是比较传统的立方体外壳以及格栅式风扇罩，但涂装是独有的实力先锋形象。内部架构方面则采用了主流级PC电源常见的主动式PFC+双管正激+单磁放大结构，配置有带红色LED灯的12cm散热风扇并支持温控调速。
先马表示，这款电源可在220V交流输入的环境中提供高达85%的转换效率，市场售价为人民币219元，享受全国联保、三年换新服务，适合追求性价比的玩家选择。

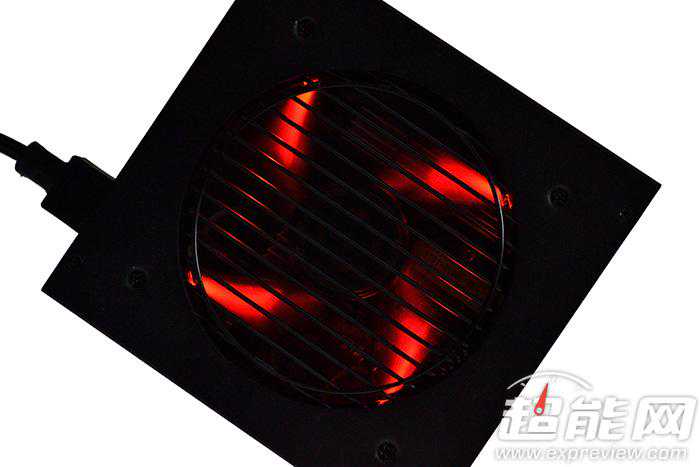

先马实力先锋500W电源配置有带红色LED灯的12cm散热风扇并支持温控调速

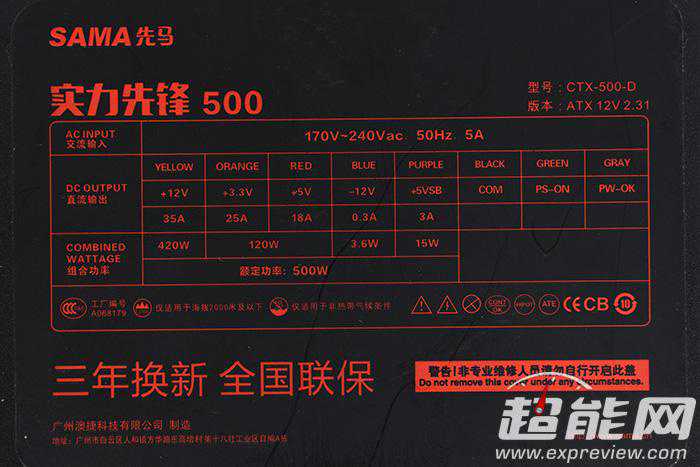

先马实力先锋500W电源是一款“万金油”型的产品，其支持170V至240V交流输入，+12V输出电流可达35A，相当于420W功率，+5V与+3.3V输出电流则分别为18A和25A，联合输出功率可达为120W，+5V待机输出电流为3A，相当于15W功率。从额定功率上看，先马实力先锋500W电源适合配置有GTX1060级别显卡的主流独显平台使用，当然它在面对GTX1070/1080级别独显平台的时候也非常轻松。

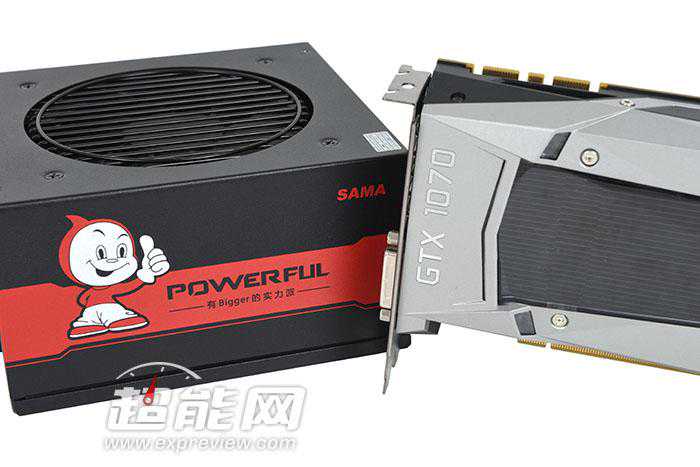

先马实力先锋可以满足主流级PC平台以及中高端PC平台的使用需求

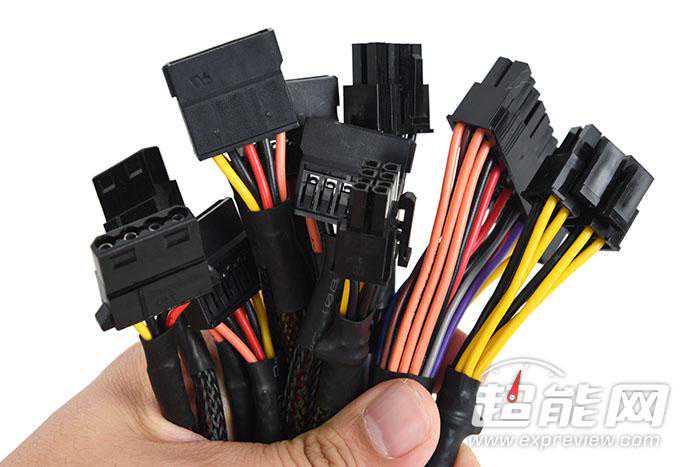

先马实力先锋系列全部采用原生线材设计，线材采用编织网进行包裹
先马实力先锋500W电源提供有4+4pin处理器供电接口、2个6+2pin显卡供电接口、2个D型4pin接口和4个SATA供电接口，每个显卡供电接口均采用独立线材供电。

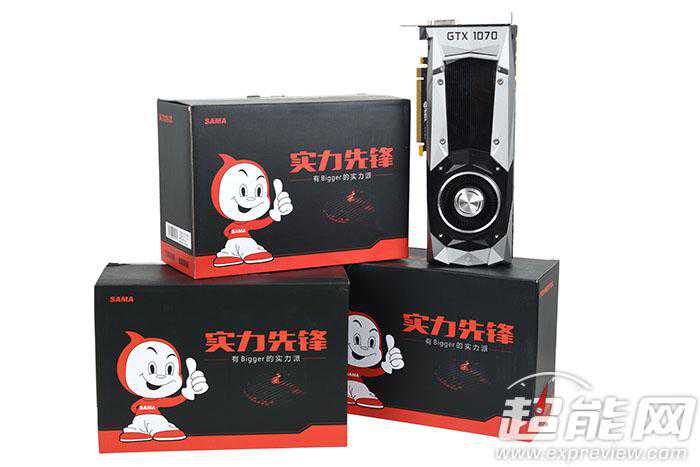

先马实力先锋500W电源包装盒

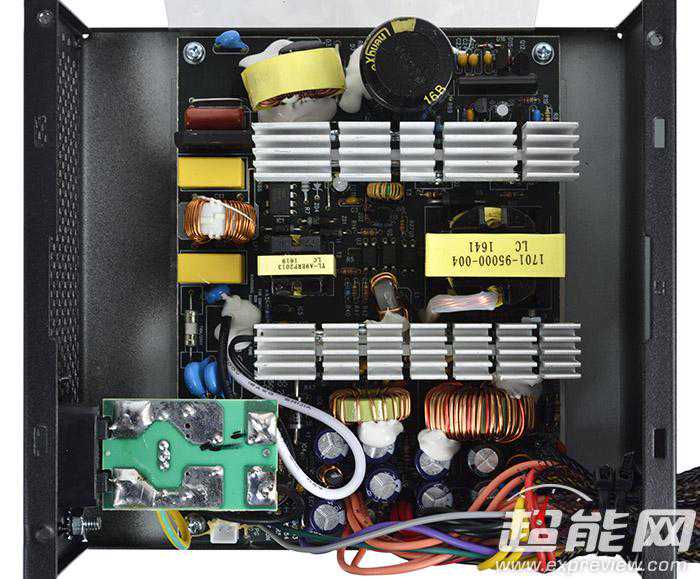

先马实力先锋500W电源拆解

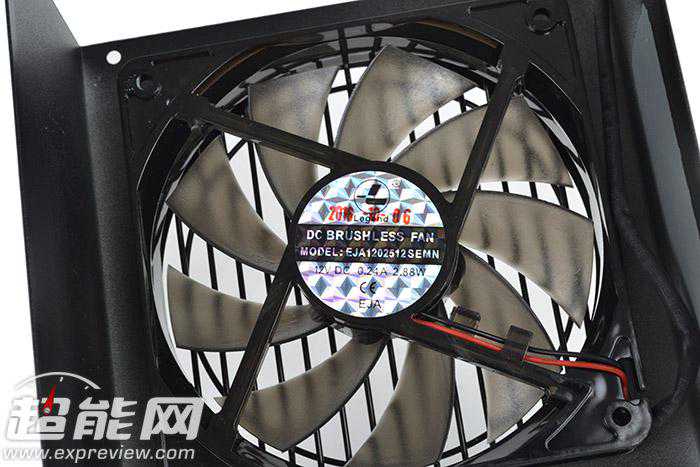

先马实力先锋500W电源采用12cm直径的无刷电机散热风扇，带红色LED灯，规格为。
先马实力先锋500W电源采用主动式PFC+双管正激+单磁放大结构，这个结构在主流级电源上是比较常见的，属于比较成熟的PC电源设计。

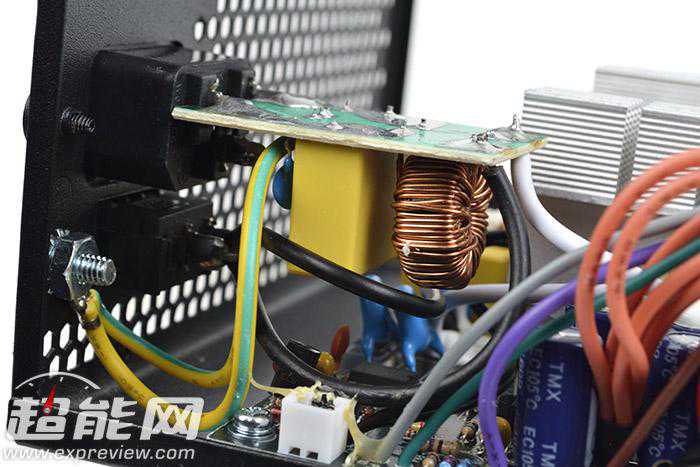

电源的一级EMI配置有1对X电容、1个Y电容和1个共模电感，用料是比较充分的。

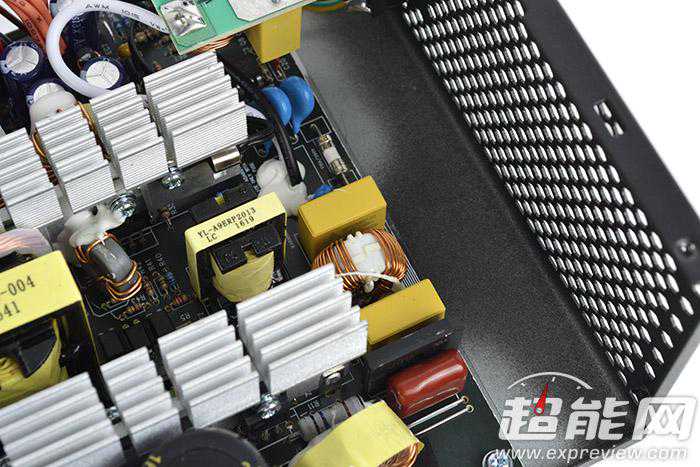

先马实力先锋500W电源的二级EMI

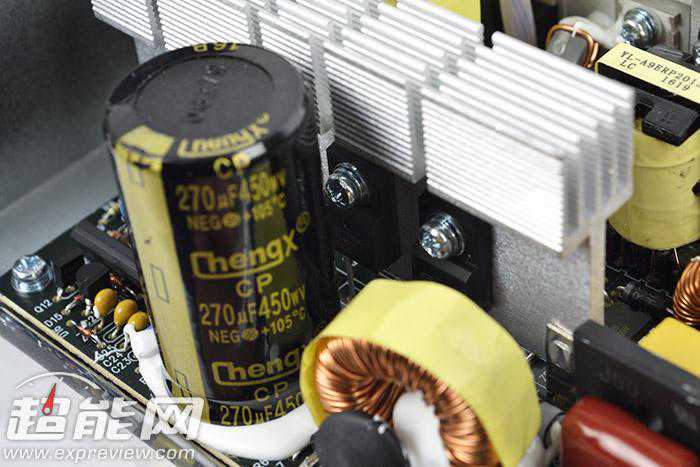

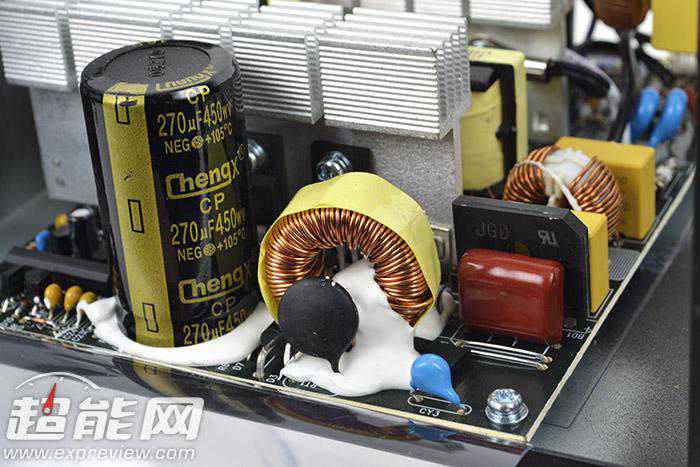

先马实力先锋500W电源使用的整流桥为800V/8A规格的GBU8K，没有配置散热片，主电容则是承兴的270μF/450V/105℃。
先马实力先锋500W电源采用主动式PFC设计，PFC二极管是PFCD86G，规格为8A/600V，PFC开关管则是美普森的SLF18N50C，规格为500V/18A@25℃/320mΩ。
先马实力先锋500W电源的主开关管为深爱半导体的SIF13N50C，规格为500V/13A@25℃/550mΩ。

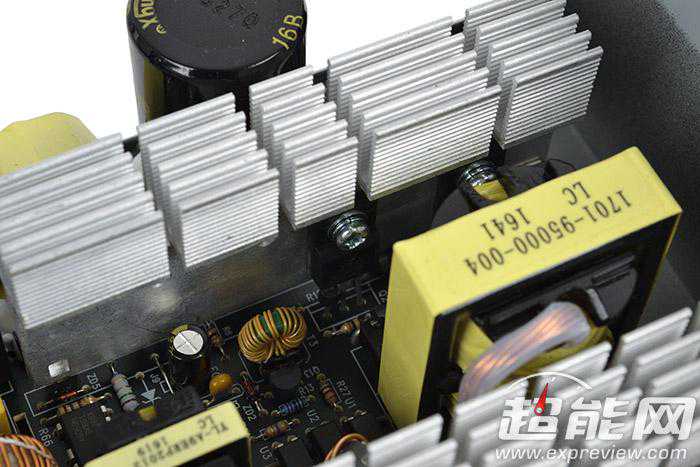

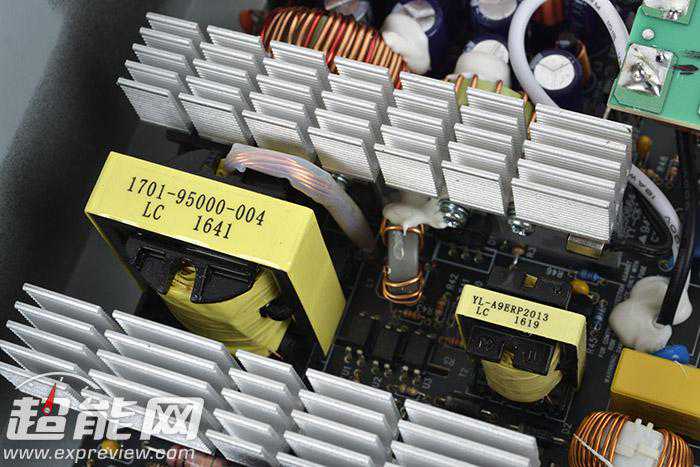

电源的主变压器与待机变压器
先马实力先锋500W电源采用单磁放大结构，二次侧的12V输出配置有2个S30D60CS肖特基二极管，规格为60V/30A，以及5V与3.3V输出则为PFR30L60CT和MBR2045CT，规格分别为规格为60V/30A和45V/20A。

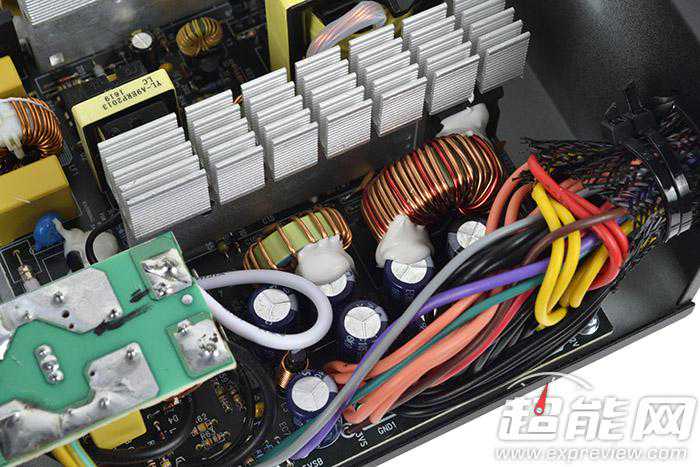

输出储能与滤波电路
◆先马实力先锋500W电源测试
每一个测试项目的设置参数以及意义可以参考我们的文章《如何看懂电源评测，超能网电源评测体系介绍》。
均衡负载测试数据汇总
转换效率：12.53分（满分15）

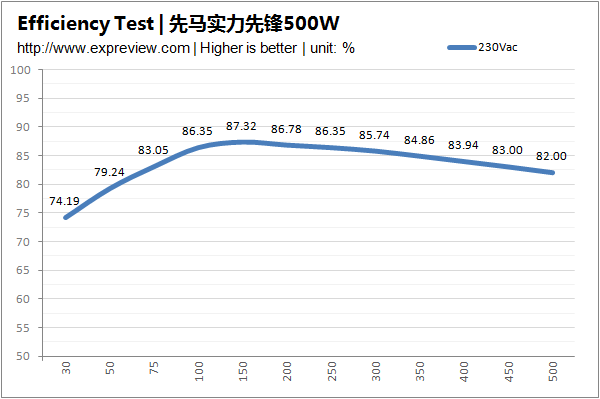

先马实力先锋500W并没有进行80Plus认证，不过其在转换效率上的表现还是不错的，在230Vac输入的条件下，输出功率100W时电源的转换效率已经超过85%，最高可达87%，平均转换效率为84%左右，从数据上来看已经达到了80Plus铜牌的水平。

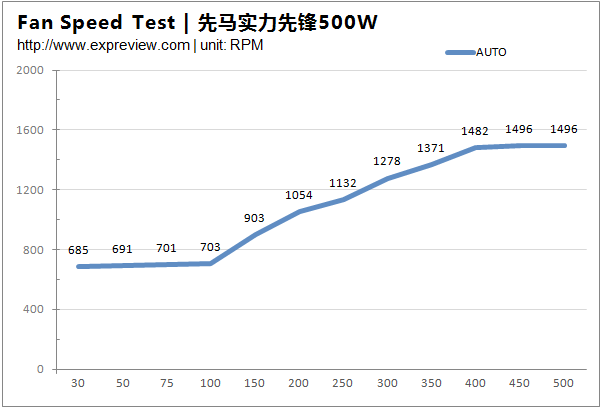

先马实力先锋500W使用的是12cm风扇，起转的转速在700RPM左右，会随着电源内部温度以及电源输出功率的增加而提升，在满载环境下可以达到1500RPM的水平，有轻微的噪音但对日常使用不构成影响。

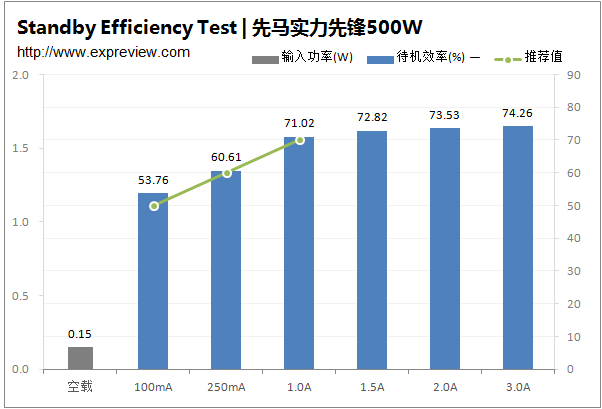

待机效率
按规范中的推荐值，5Vsb在100mA/250mA/1A的负载下转换效率应该高于50%、60%、70%，待机空载小于1W。
5Vsb功耗及效率

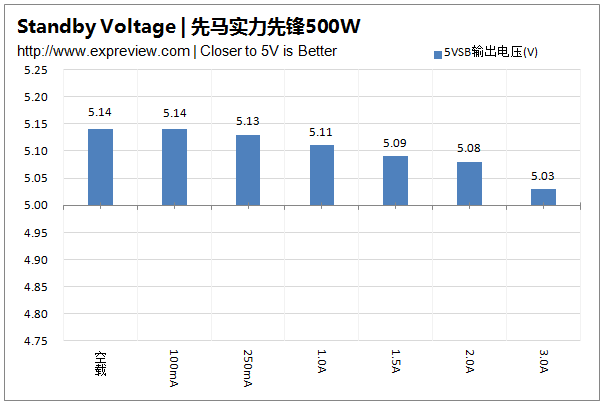

5Vsb电压

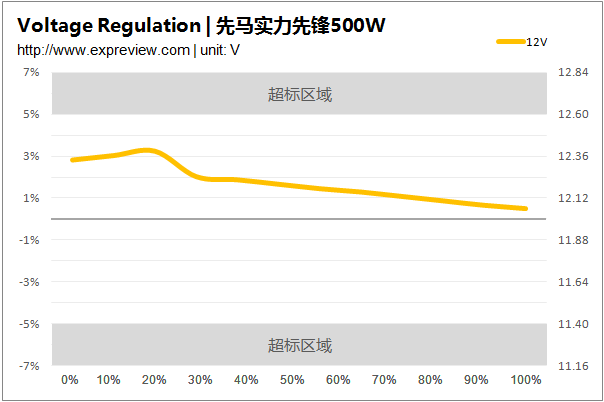

电压稳定性：7.79分（满分15）
纹波及噪声测试：10.15分（满分15）
纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照规定，+12V、+5V、+3.3V、-12V和+5VSB的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV、120mV和50mV。过高的纹波会干扰数字电路，影响电路工作的稳定性。
我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量。示波器截图分为低频下和电源开关频率下的波形，低频下的纹波峰峰值作为打分基准，开关频率下的纹波波形及测量值作为参考。
满载纹波-低频

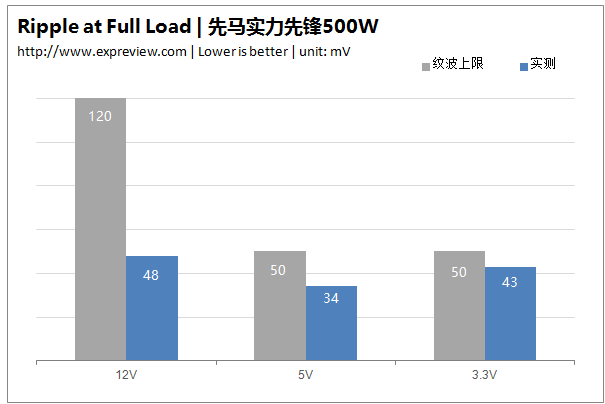

先马实力先锋500W在满载时的12V、5V、3.3V低频纹波为48mV、34mV和43mV，以一款入门级的500W电源来说，其12V纹波控制还是很不错的，5V与3.3V的纹波也都在合格线之内。
交叉负载测试：4.74（满分10）
交叉负载测试项目我们按照和电源设计指导的要求，制定出550W电源交叉负载图表。
值得注意的是，我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点，分别是交叉负载框里的左下、左上、右上和右下角四个点。
这四个点的意义分别为：
左下角（A点）：整机最小负载；
左上角（B点）：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况；
右上角（C点）：辅路最大负载、整机满载；
右下角（D点）：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况；
测试点的X坐标表示总的+12V的输出功率，Y坐标表示+5V和+3.3V的输出功率之和。
交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，除-12V之外各路偏离率允许的值都为±5%。

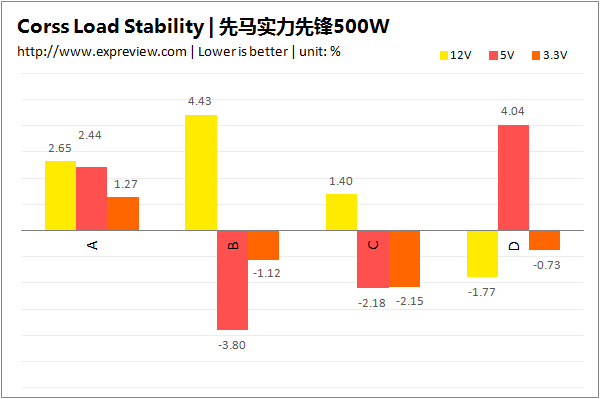

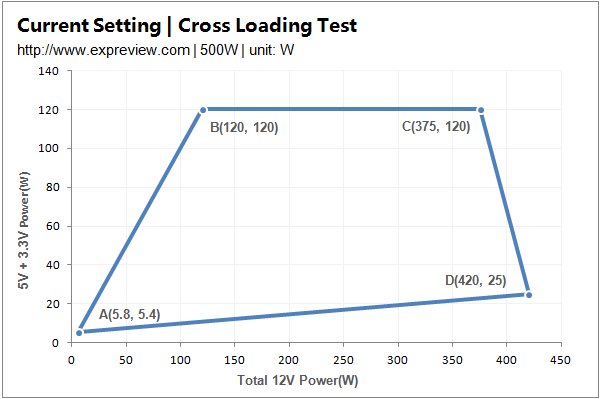

500W交叉负载加载图表
由于单磁放大结构在交叉负载（拉偏测试）在天生就存在劣势，因此先马实力先锋500W在这部分的表现并不算理想，不过尽管如此其各路输出的电压偏离情况依然没有超出Intel设计规范的推荐值，表现还是对得起价格的。
保持时间测试：3.83分（满分5）
掉电保持时间（Hold-upTime）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V和Power-OK（Power-Good）信号的保持时间。
服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms，而Power-OK信号的保持时间要求是大于17ms。
先马实力先锋500W的保持时间是在75%负载（DC输出375W）的情况下测得。

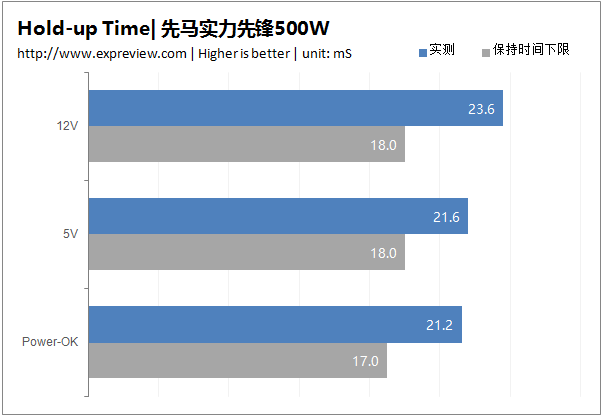

对于12V和5V，合格的标准是保持时间等于或者大于18ms，Power-OK（或者称PG,Power-Good）时间应该等于或者大于17ms。先马实力先锋500W的+12V保持时间为23.6ms，+5V和Power-OK则为21.6ms和21.2ms，所有测试均达标。
◆先马实力先锋500W电源得分及点评
从这一次的电源评测开始，我们将针对入门级和主流级产品引入“性价比指数”的评分。入门级和主流级的电源主要是指额定功率不超过600W且每瓦单价不高于1元的产品，这些产品也是目前市场的销售主力，是绝大部分用户真正会考虑购买的产品。
性价比指数主要根据电源的超能指数和每瓦单价进行计算，再通过固定系数转换为合适的数值。性价比指数不设上限，以“超能指数为80分且每瓦单价为0.5元”的电源产品作为（性价比指数100分）比较的基准，接近或超过基准产品均可称为性价比表现优秀，具体计算公式如下所示。
性价比指数=超能指数³/每瓦单价/10240
而对于额定功率600W以上或每瓦单价高于1元的产品，它们的市场定位已经达到中高端级别，更多地是面向对PC电源有较高要求的玩家，在这些电源身上谈论性价比并不合适。因此对于中高端电源产品来说，代表着性能表现的超能指数依旧是唯一的评价标准。

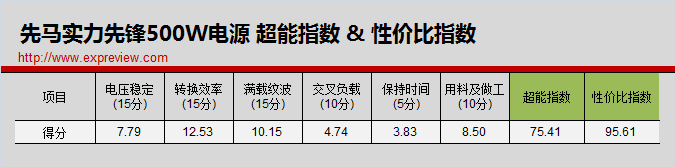

先马实力先锋500W超能指数与性价比指数
按照我们的评分标准，先马实力先锋500W电源的超能指数为75.41分，性价比指数则为95.61分。虽然性能方面不算很强，但是从其各方面的表现来说还是有可圈可点之处的。在转换效率上，先马实力先锋500W电源虽然没有进行80Plus认证，但是从转换效率的数据上来说已经接近80Plus铜牌的水平，同时其纹波表现也相当不错，12V输出纹波处于中上水平，5V与3.3V输出纹波均在规范要求之内，保持时间也全部达标。
而先马实力先锋500W电源稍微弱势的地方则是电压稳定性与交叉负载方面的表现，尽管得分不算理想但依然全部符合相关的规范要求，并没有不合格的地方。因此我们认为先马实力先锋基本上是一款各方面表现都比较均衡的产品。
目前先马实力先锋500W的市场售价是219元，诚然其性能表现无法与高端产品相提并论，但相比于同价位的其它电源产品，先马实力先锋500W电源其实已经处于上游的位置，性价比指数95.61分的成绩也说明这是一款性价比很高的产品，很适合预算不高且追求性价比的玩家选用。
先马实力先锋500W
√优点：
-12V输出纹波控制较好；
-转换效率接近80Plus铜牌水平；
-有较高的性价比；
X缺点：
-电压稳定性与交叉负载表现需要进一步优化；
◆附录：先马实力先锋500W电源测试数据

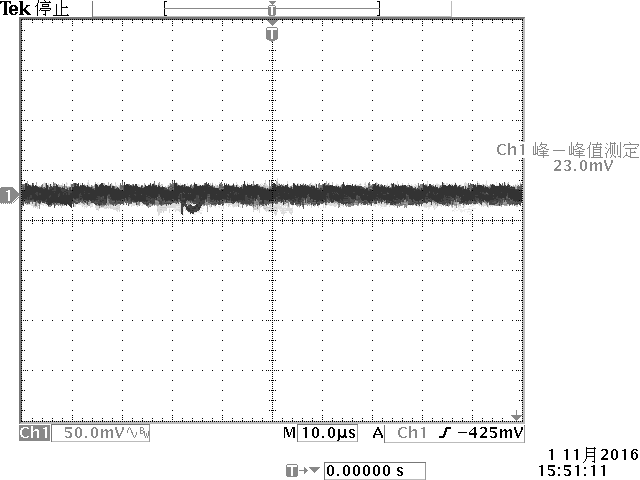

满载纹波
12V低频
12V高频

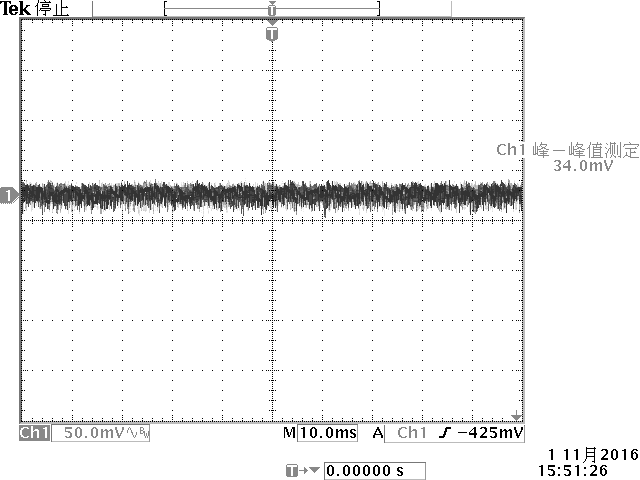

5V低频

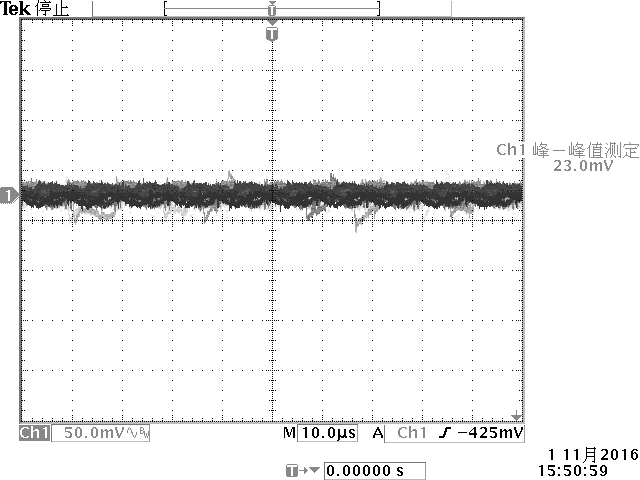

5V高频
3.3V低频
3.3V高频
保持时间

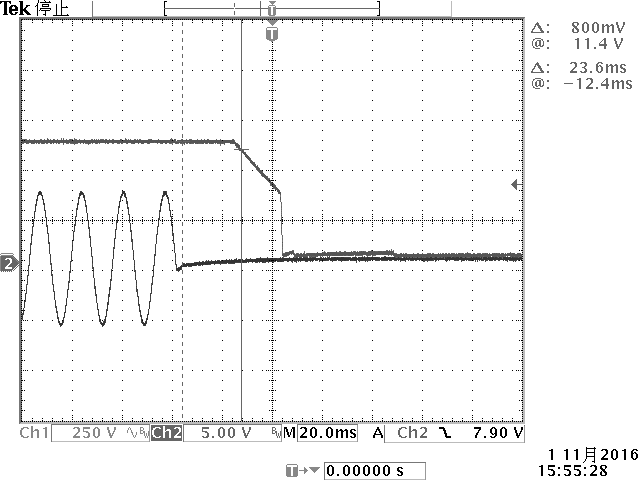

12V保持时间
5V保持时间

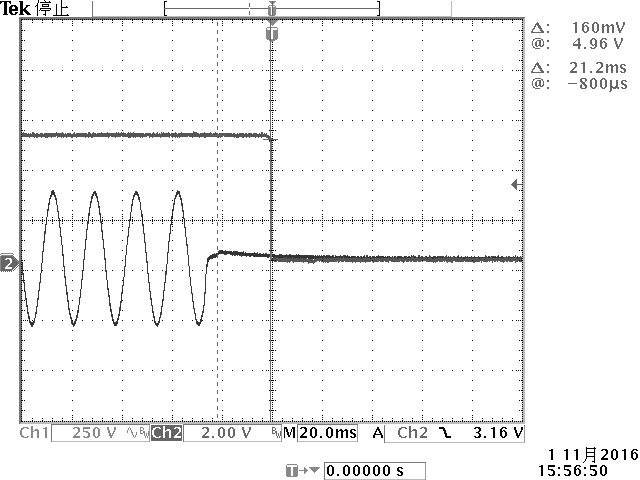

Power-OK保持时间
