还记得前不久，小E去了亚洲消费电子展（CES）么？在展会上，小E见到了很多新型设备。还看到了好多关于笔的智能设备，而刚刚看过ApplePencil的小E对这些设备也是极有兴趣。在机缘巧合之下，小E拿到了有道云笔（智能书写套装）。对它好奇不已的小E自然立马带它上解剖台了。
从基本信息开始，先了解一下这支笔吧。
配置一览SoC：Cortex-M4处理器
存储：128MBNandFlash（可存储3200页A5笔记内容）
摄像头：16万像素120FPS
电池：3.8V190mAh圆柱形电池|超强续航充电1.5小时|连续书写7小时|待机60天。
特色：实时书写|纸屏同步|拔开笔帽即可开机|OCR识别转成可编辑文本|云端数据共享|离线存储

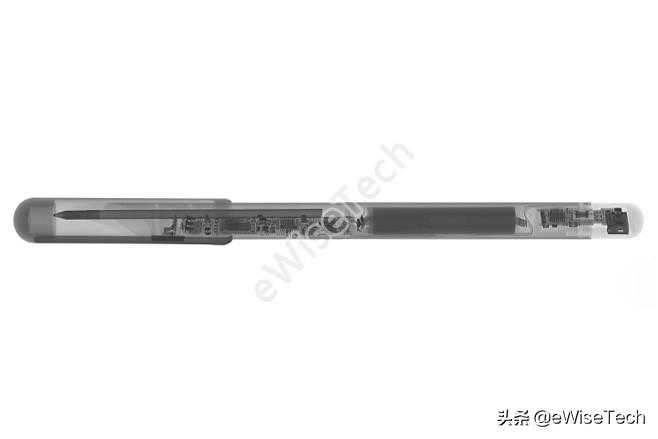

透过X-RAY可以看到这款笔是有两款PCB板构成，中间是一根FPC连接线连接两块电路板。

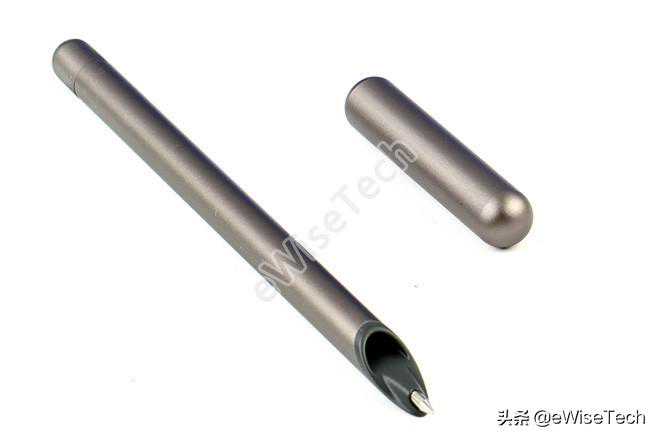

和平时写字的笔一般，拔开笔盖就算是将这笔开机了，可直接使用。

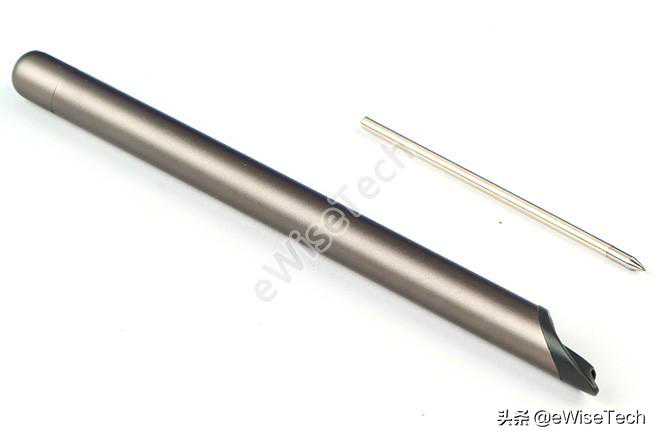

笔芯也可以直接拔下。

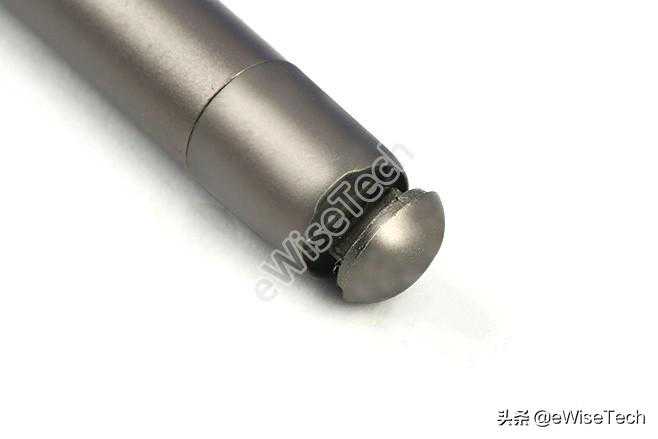

取下了笔盖和笔芯，我们发现这款笔是从底部进行拆解。可以看到，后方一小段是塑料的。我们就从塑料与笔杆连接处进行拆解。塑料盖有两层，小帽打开就是USB接口。

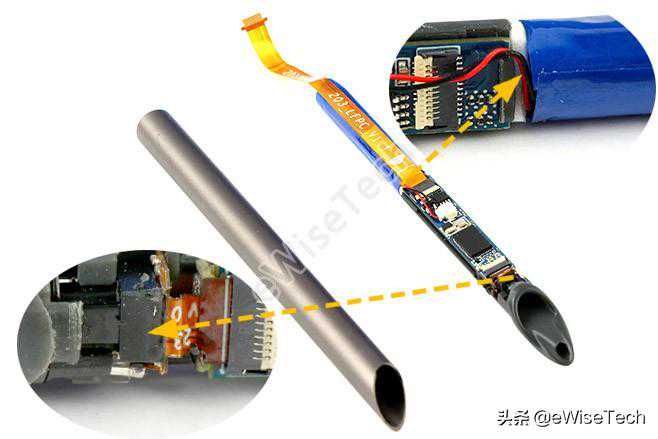

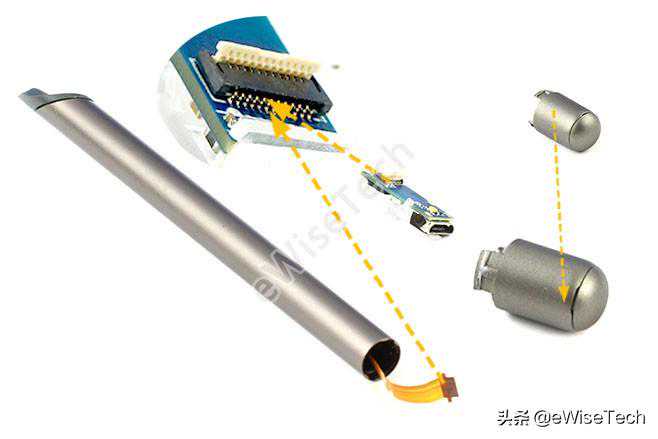

从刚刚的X-Ray中我们已经知道，两段主板通过一段软板连接，拆开时不能太用力，慢慢把充电板拉出来即可看到ZIF连接器，将接口断开即可分离充电板和软排线。这样就可以安全取下后盖和USB充电板。后盖与USB连接器之间有泡棉胶增加摩擦力。充电板盖上面贴有白色泡棉，起到与电池缓冲保护的作用。

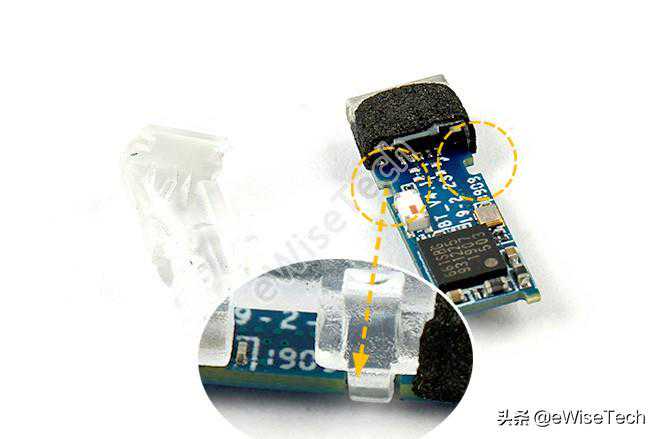

可以看到，充电板背面还有一个无色透明的保护罩，通过卡槽方式与充电板连接在一起。使用塑料撬棍，轻轻撬动即可取下。
下一步，分离笔杆和云笔主体。由于内部并没有用胶填满。仅是通过塑料和笔盖卡扣固定，所以只需要慢慢晃动，即可从笔头处缓缓拔出。电池和主板盖之间贴有白色泡棉双面胶进行黏贴固定。
断开主板与USB充电板的连接器，以及电池与主板的连接口。可以将主板分离出来。

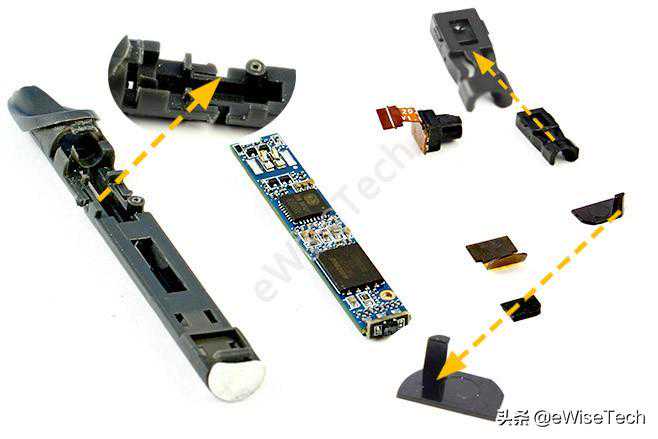

最后取下主板和主板盖上一些器件。主板与主板盖之间有一颗十字螺丝进行固定，将螺丝拧下并断开连接器，即可取下主板。另有几个固定槽用来固定滤光片和以及摄像头。摄像头以及0.4mm厚度的塑料材质滤光片，只需向上取出固定槽即可。笔芯支撑件同样是使用卡槽镶嵌连接，轻微撬动即可取出。

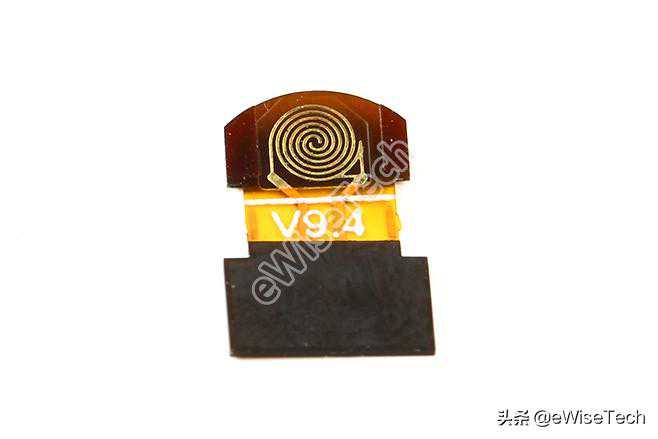

压力传感器固定在主板与主板盖之间，拆下主板，使用镊子即可取下。压力传感器由绕线线圈和导电橡胶组成，体积非常小且装配简单。

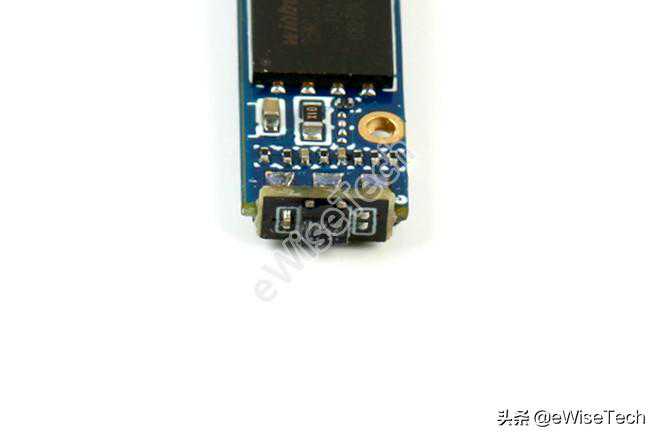

主板侧边还带有一个磁传感器与主板垂直，且传感器的中心和笔筒中心在同一同心点上，更好的保障了360度插拔笔筒开关机的可靠性。

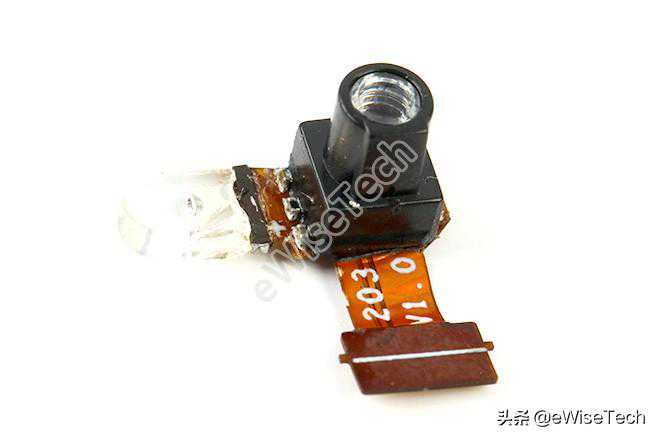

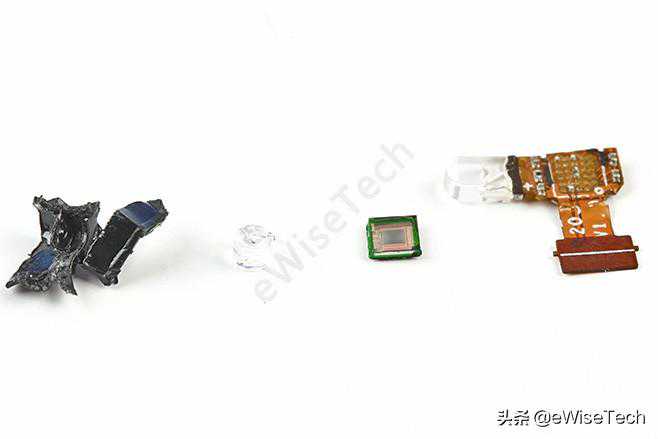

拆开之后我们可以看到，这个摄像头构造也是比较简单的，一个黑色塑料外壳，一片镜头，一个CMOS以及电路板构成。拆开后摄像头只有一个单独的镜片，镜片厚度2mm，不过在CMOS上面我们发现紧贴在CMOS上面还有一层镜片。

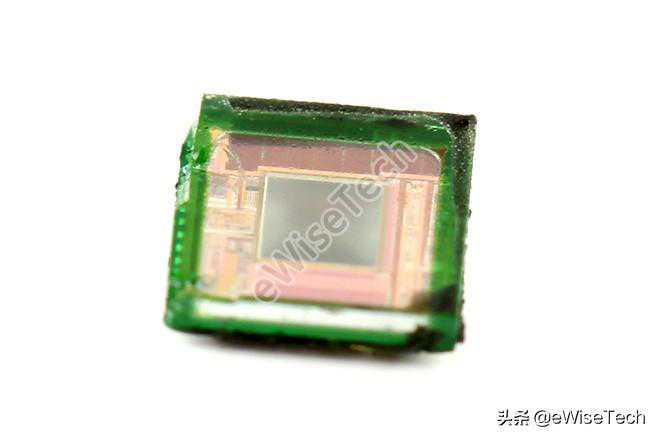

CMOS上面有一成正方形玻璃片。
主板正面主要IC（下图）:
红色：定制的长方形主控芯片
绿色：SGMICRO-SGM8042–动功耗运放

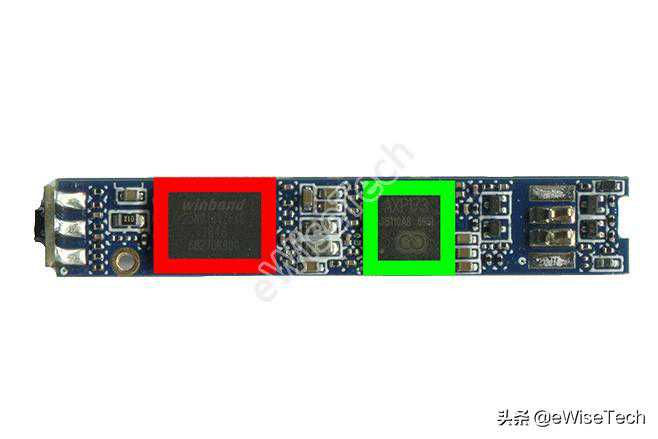

主板背面主要IC（下图）:
红色：Winbond-W25N01GVZEIG-128MBNandFlash
绿色：X-Powers-AXP173-电源管理

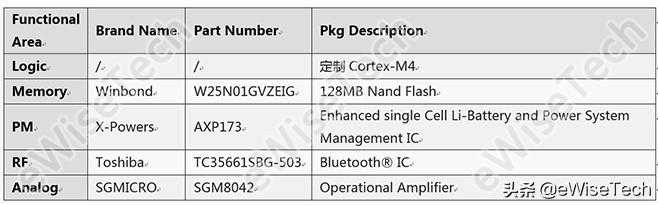

主板上使用的Logic、Memory、PM和RF芯片信息见下表：

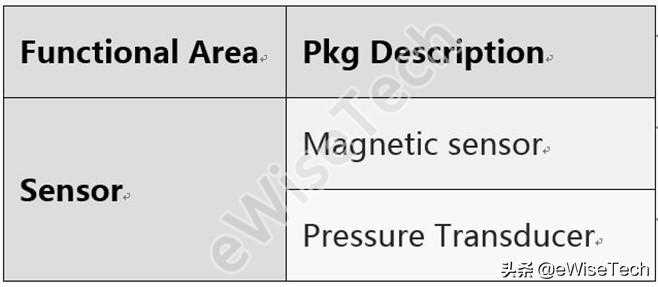

整机上使用的MEMS芯片信息见下表：

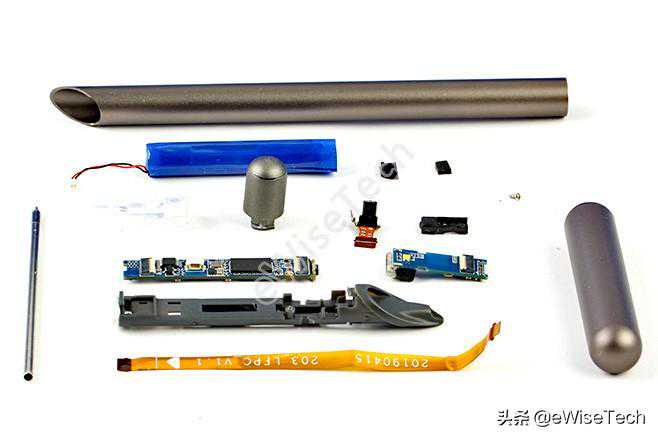

整支笔只在固定主板时使用了一颗螺丝，其他都是依靠塑料与笔杆进行卡位固定，电池为圆柱形电池，上下两端都贴有白色泡棉与两边的主板进行固定。主控芯片选用了定制芯片并采用了市面上比较少见的长方形封装形式，更有利于缩小PCB的宽度。主板和充电板通过一条FPC软排线进行连接，由于结构和PCB板大小的关系，拆解时需要从尾端也就是充电口这一侧进行拆解。高速摄像头通过主板盖的一些限位柱进行固定。整体下来没有一些多余的东西，结构牢固可靠。
而套装中另有一本笔记配合云笔使用的，云笔也只能在特定的本子上使用，不可用于其他本子。在本子上我们可以看到每页的编码都一样，判断为整本笔记为一套编码。
