连接电脑,mpi
连接设置:

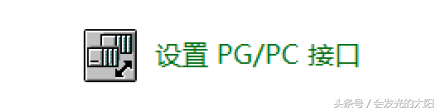

1.在控制面板找到下图,并双击

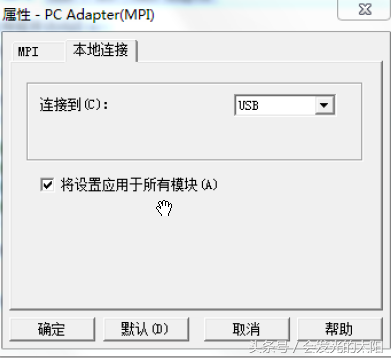

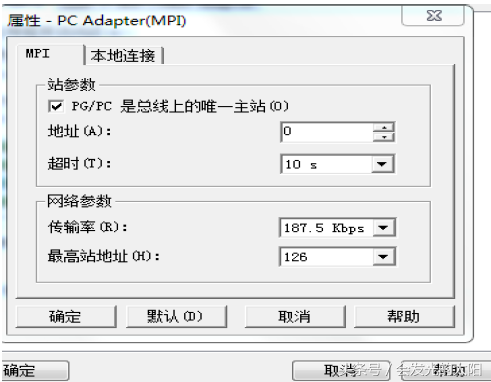

2选择PCAdapter(MPI)



S7-200编程线自己做:
网上买的485485端有4个接线端子分别是D+/A,D-/B,GND,5V-12V
网上买个西门子DP头,用两根线分别一一对应485的D+接DP头A1,D-接B1
通讯线就做好了GND,5V-12V两个用不到.
注意:如果接上后不管用,调换下线,有可能是线接反了.
第一个例子

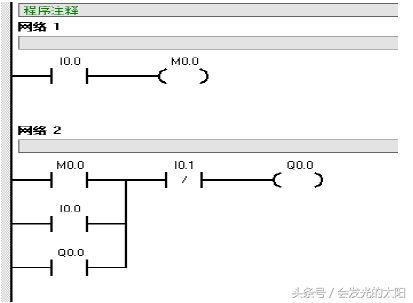

首先是梯形图:
S7-200程序程序功能是在s7-200上按下按纽后高电平输出.在
触摸屏上按下启动按纽后高电平输出,即触摸屏上的启动按纽和硬件
中功能一样.

不可错接)选好后就可以下载到plc里了.

Wincc操作:
我用的tp170b

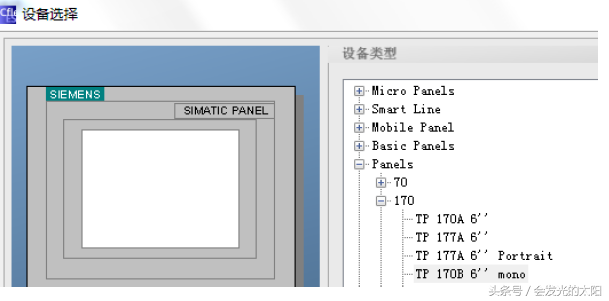

1.打开winccr后创建新项目,选择下图所示tp170b6'mono

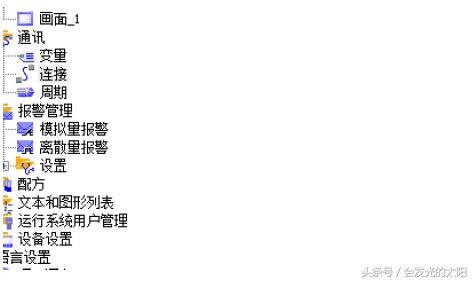

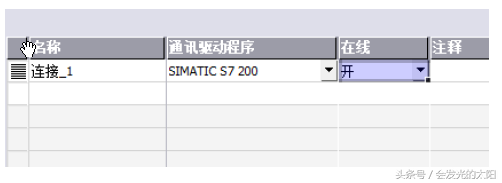

2.双击连接

3.做如下选择

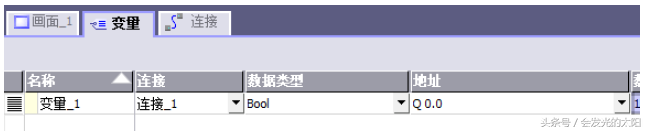

4.在左侧双击变量做如下选择

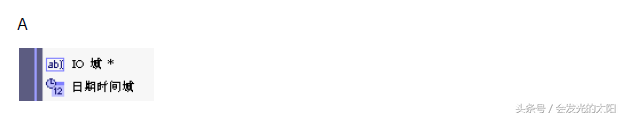

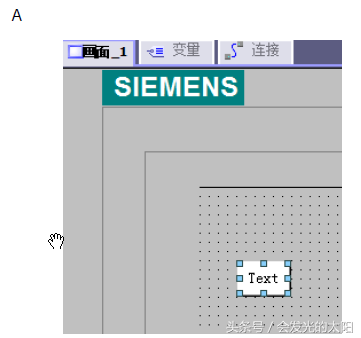

A

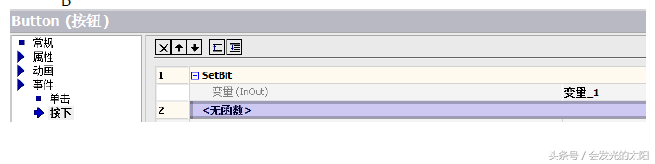

B

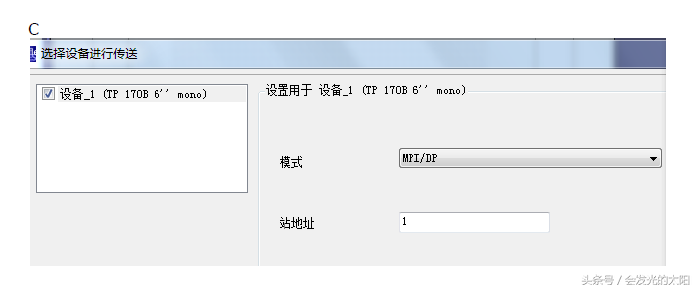

然后再做一个io域(AB图)对照下图设置好确认接好mpi编程并设置好(如C图)下
载参数后不要选择回传项下载就好了.
