电力电子器件二极管2

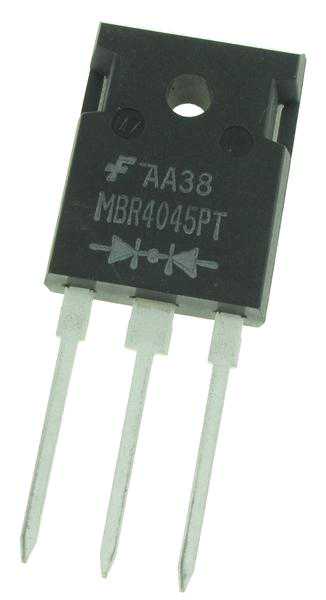

电力二极管的主要类型

1.普通二极管：（IN4007IN5408）

又称整流二极管多用于开关频率不高（1kHz以下）的整流电路中

其反向恢复时间较长，一般在5s以上，这在开关频率不高时并不重要。

正向电流定额和反向电压定额可以达到很高，分别可达数千安和数千伏以上。

它最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的

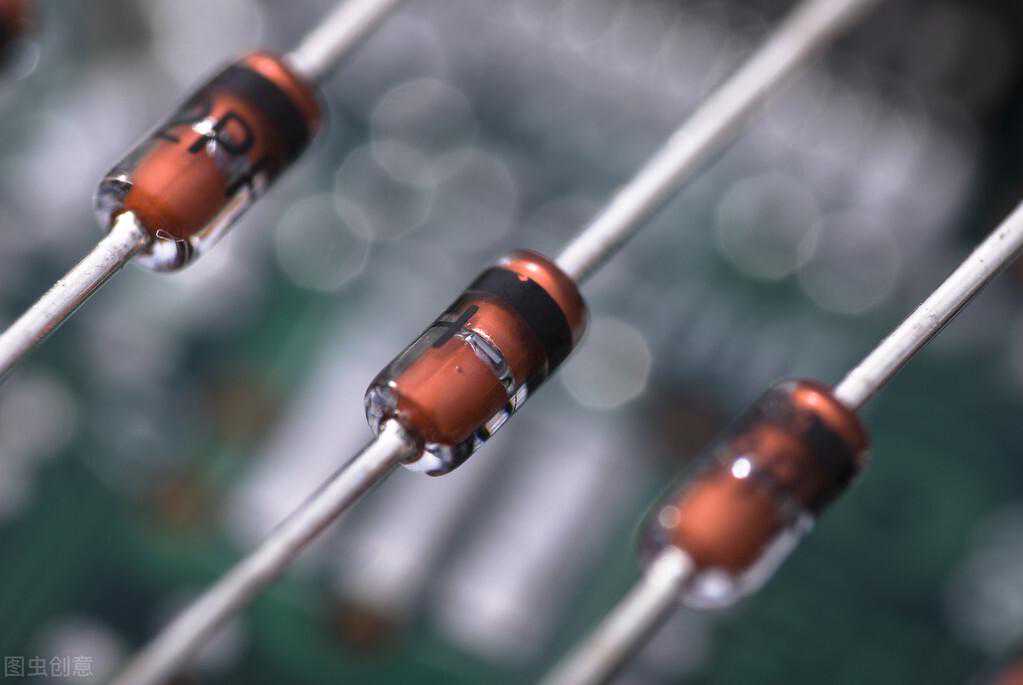

稳压二极管

是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用.其伏安特性，稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。

2.快恢复二极管（FRD）

恢复过程很短特别是反向恢复过程很短（5s以下）的二极管，也简称快速二极管。（FR107MUR840）

有的采用PN结型结构，有的采用改进的PiN结构

采用外延型PiN结构的的快恢复外延二极管（FRED），其反向恢复时间更短（可低于50ns），正向压降也很低（0.9V左右），但其反向耐压多在1200V以下。如HFA25TB60

从性能上可分为快速恢复和超快速恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100ns以下，甚至达到20~30ns。

快恢复二极管具有开关特性好、反向恢复时间短特点，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压(耐压值)较高。
