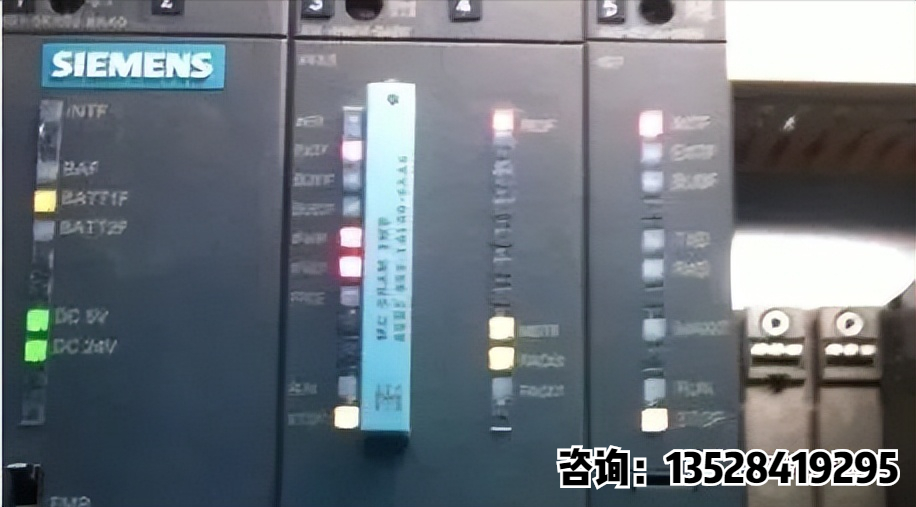

在西门子S7-400plc的CPU面板上，有一系列指示灯和dip开关，其含义如下:
1.REDF红灯
正常情况下，红色指示灯不亮。如果红灯亮，说明S7-400H系统的两个CPU在同步时出现错误，即两个CPU不同步。此时用户需要检查连接两个CPU的同步光纤是否连接正确，如果连接正确则重启CPU，然后观察这种现象是否依然存在。如果红灯闪烁，说明S7-400H系统的两个CPU正在同步过程中。
2.EXTF红灯
此红色指示灯表示系统存在外部错误，例如S7-400H系统连接了远程I/O模块ET200M，ET200M机架上的一个I/O模块出现故障，所以CPU的EXTF红灯会一直亮着。用户更换故障模块后，红灯熄灭，恢复正常。
3.INTF红灯
此红色指示灯表示系统有内部错误，通常是软件错误。比如用户使用STEP7软件设计程序时，OB35的组织块中程序数量过大，运行周期超过OB35规定的100ms。此时控制系统的CPU的INTF红灯会一直亮着，CPU可能会停止。用户可以通过减少程序数量或者在OB1上增加一些OB35的程序来解决这个问题。
4.BUS1F/BUS2F红灯
这两个红色指示灯表示从站接口故障，其中BUS1F表示第一个接口，即MPI/DP端口；BUS2F代表第二个接口，即DP端口。如果指示灯一直亮着，说明从站或连接到相应端口的远程I/O模块之间的通信出现故障；如果红灯闪烁，则表示在CPU中找不到与相应端口相连的从站或远程I/O模块，即通信尚未建立。
5.FRCE黄灯
该黄色指示灯表示用户使用的STEP7编程软件中的某些变量使用了强制功能。为了控制系统软件逻辑的正常运行，用户需要取消强制输出变量。
6.IFM1F/IFM2F
这两个红色指示灯表示扩展接口错误，故障排除方法与BUS1F/BUS2F类似。
7.闯绿灯
该绿色指示灯指示S7-400可编程控制器的中央处理器运行状态。如果绿灯一直亮着，说明CPU运行正常。如果绿灯闪烁，说明CPU正在启动过程中；如果绿灯一直闪烁，似乎不是一直亮着，说明系统的硬件或软件配置有错误，CPU无法正常运行。
8.红灯停
该红色指示灯指示S7-400可编程控制器的中央处理器停止状态。如果红灯慢闪，说明CPU需要复位内存；如果红灯快速闪烁，说明CPU正在进行内存复位。
