S7-200SMART硬件诊断
硬件诊断是判断设备故障的重要途径，当CPU不能正常工作时，除了检查CPU内部的逻辑外还需要判断该故障是否由于CPU硬件故障造成的。CPU提供了多个途径来诊断CPU硬件的状态。
诊断方法介绍
通过模块指示灯、CPU信息、读取S7-200SMARTCPU特殊寄存器（SM）的数值这三种方式来诊断S7-200SMARTPLC的硬件故障，这三种方式可以一起使用。
1.模块指示灯

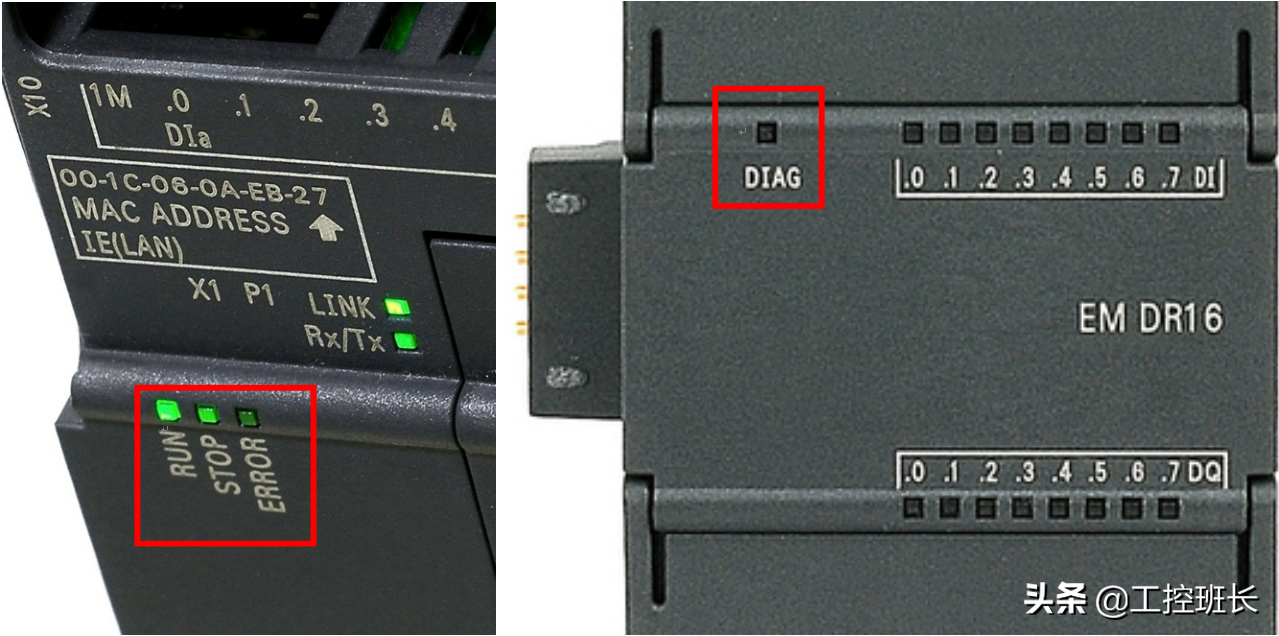

S7-200SMARTCPU有一个ERROR状态指示灯，EM扩展模块有一个DIAG状态指示灯，SB电池信号板上有一个Alarm指示灯。这些指示灯都具有故障报警功能。如下图1.模块指示灯所示。
图1.模块指示灯
注意：硬件模块上的指示灯仅仅提示用户：CPU、EM模块、SB信号板是否有故障，而不是直接告诉用户模块的故障是什么，因为能导致模块指示灯提示故障的原因不止一个。想要知道故障的详细信息需要查看CPU的信息和特殊寄存器（SM）的数值。
2.S7-200SMARTCPU信息
S7-200SMARTCPU具有一定的自诊断功能，通过查看CPU信息的方式能快速有效地得到CPU的状态信息。查看方法：在STEP7-Micro/WINSMART软件菜单功能区选择"PLC"选项，在PLC选项中的"信息"部分选择"PLC"，如下图2.PLC信息的查找方法所示。在CPU信息中，除了能够得到CPU的硬件信息、运行状态，还可以得到当前程序的扫描周期等其它有用信息。
图2.PLC信息的查找方法

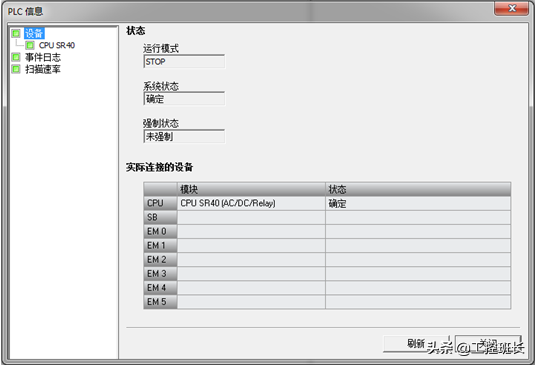

图3.PLC信息
注意：CPU的信息是实际CPU的内部信息，因此需要通过STEP7-Micro/WINSMART软件在线连接到CPU上才可以得到该信息。
从CPU的错误信息窗口中可以得到CPU致命错误、非致命错误、当前IO错误的信息提示。还包括CPU的产品序列以及固件版本。图4.所示。
图4.CPU错误信息

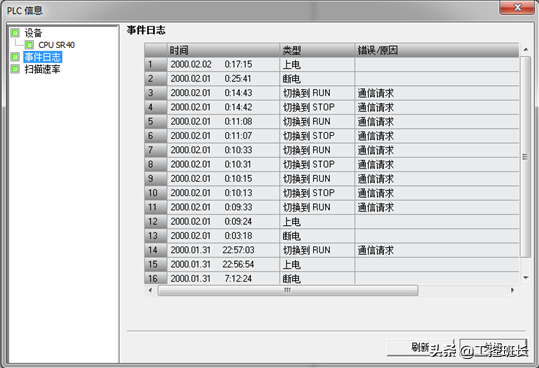

从CPU的时间日志窗口里可以得到CPU的事件列表。其列表是根据时间先后顺序记录CPU事件的。用户可以查看列表的内容判断CPU的状态。图5.所示。
图5.CPU事件日志

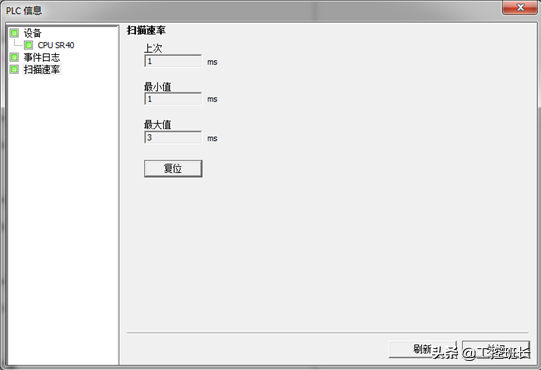

从"扫描速率"页面可以得到CPU程序实际运行的扫描周期的时间。图6.所示。
图6.CPU扫描速率
3.读取S7-200SMARTCPU特殊寄存器SM的数值
S7-200SMARTCPU内部有特殊寄存器SM，用户可以借以查看或是更改CPU的系统参数。其中有一些SM区域用来表示CPU硬件状态，包括CPU订货号、序列号、硬件版本、CPU故障信息，以及EM扩展模块和SB信号板的订货号、序列号、硬件版本、故障信息等。通过在线监控相应SM的数值可以得到信息参数来诊断硬件故障。根据《S7-200SMART系统手册》章节D"特殊存储器（SM）和系统符号名称"中关于特殊寄存器的描述，可以得到相应故障的解释和说明。表1.特殊寄存器诊断地址列出了S7-200SMARTCPU、EM扩展模块、SB信号板的SM诊断地址。
