一、简介
医用清洗机是一种通俗说法，现在医院用的医疗器械清洗设备主要分2种，一种是医用全自动清洗机，另一种叫医用超声波清洗器，这两种设备各有所用，医用全自动清洗机是靠高压射流喷沫，加上90度热水广泛消毒和漂洗烘干，目前是医院代替人工的主要设备。
二、工艺要求
1、显示操作：在触摸上显示测量温度、运行时间、调整参数等，操作设备。
2、手动操作：手动测试各个输出点动作和功能检测。
3、故障提醒：在设备出现故障时，可直观的显示出来，提示用户检修相应的故障。
4、报警记录：记录设备的报警信息。
三、方案
选型：PI-8070,LX3V-1616MT-A,LX3V-2PT-BD。
1、选用PI-8070触摸屏，用来实现设备的操作、数据调整与监控，支持远程监控与操作。
2、选用LX3V-1616MT-A,LX3V-2PT-BD，实现各个动作控制，读取水温、风温，控制加热量等。
3、利用触摸屏记录故障信息，故障提示。
优势：维控PI-8070触摸屏显示直观、反应灵敏、操作方便、处理速度高。
维控PLC主机程序编写方便，扩展模块类型丰富，温度读取方便，控温效果好，精度高。
四、程序简要介绍（部分画面）

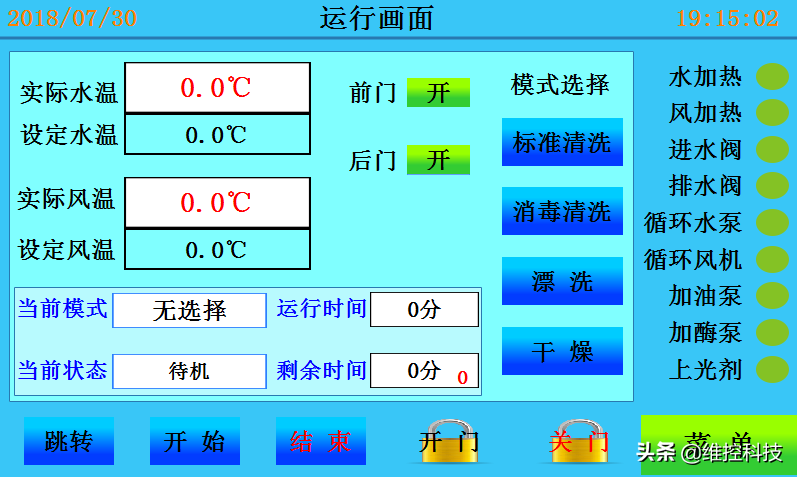

1、主运行画面：此画面为运行画面，显示当前水温和风温，对模式选择，状态显示等。
2、手动画面：此画面为手动画面，主要用于测试检修设备。

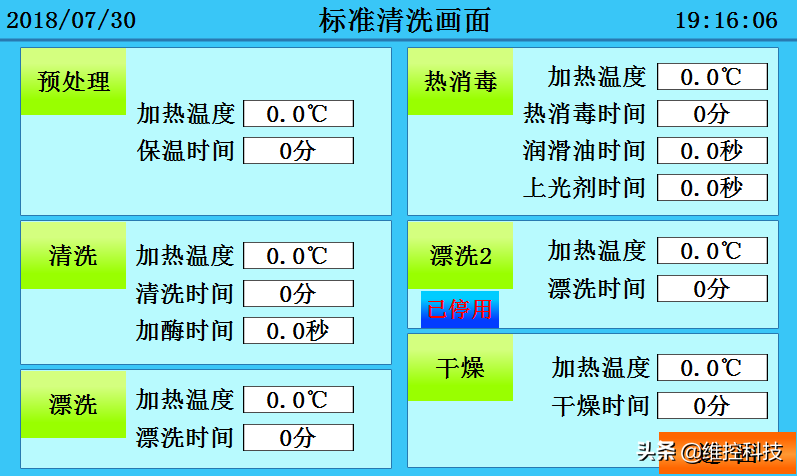

3、参数画面：此画面主要是设备清洗过程中，每个阶段的加热温度和运行时间。

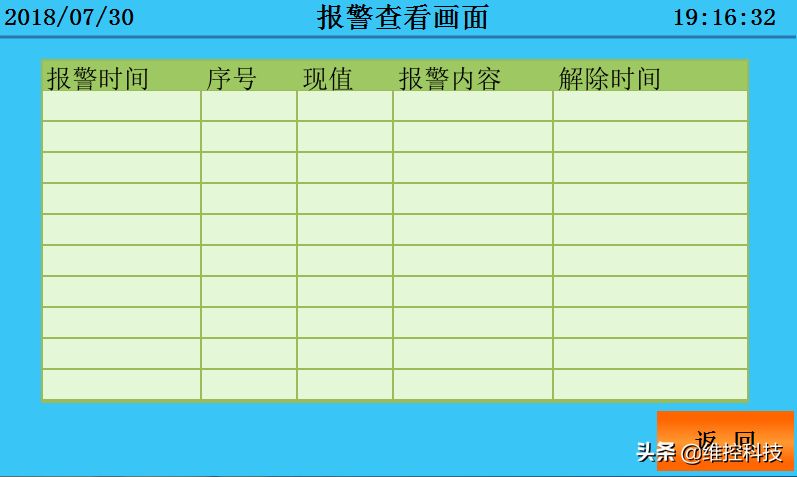

4、报警记录画面：此画面主要是记录设备的报警信息。

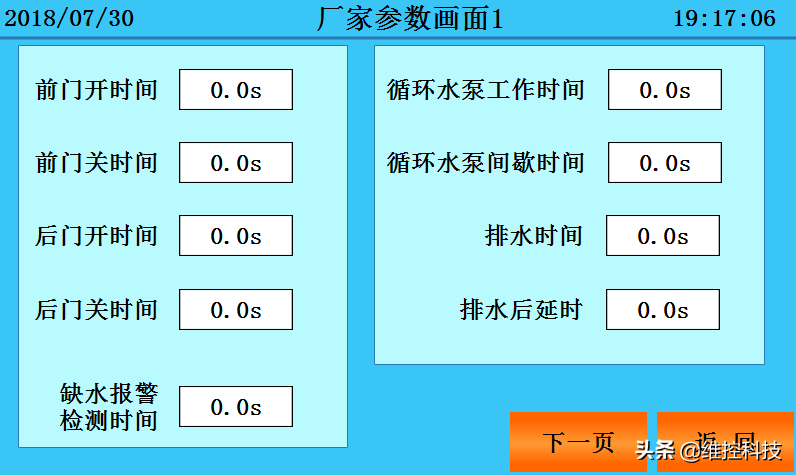

5、厂家参数画面：此画面主要修改设备的内部参数。
PLC部分程序

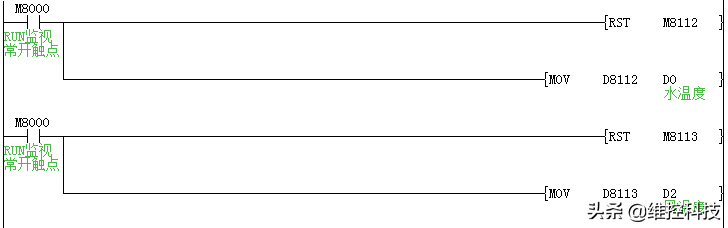

温度读取
DECO（此指令适用于顺序控制）
五、工程总结
1、维控触摸屏强大的图库实现精美的操作画面。
2、维控PLC接收PT100信号，读取温度精确方便。
3、顺序动作指令简单实用，快速实现工艺动作流程。
