PLC-Recorder作为一款优秀的国产软件,目前功能已经非常强大,对于一般的设备调试,已经能完全满足.
今天这里主要给大家分享一下,如何在仿真模式下将TIA程序在PLC-Recorder内进行监控,便于测试程序的逻辑是否满足!
目录
1.所需软件列表
2.仿真应用
3.各软件获取链接

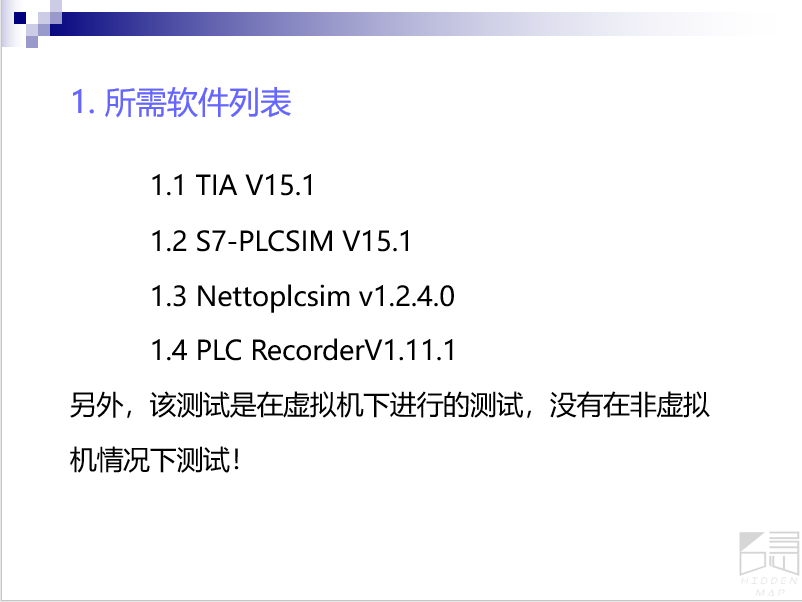

所需软件列表
1.1
1.2
1.3
1.4
另外，该测试是在虚拟机下进行的测试，没有在非虚拟机情况下测试！
2.仿真应用
2.1软件启动步骤：
2.1.0接口配置
2.1.1.启动NetToPLCsim；
2.1.2.启动TIA，配置PLC；
2.1.3.启动TIA中PLCSIM；
2.1.4.配置NetToPLCsim；
2.1.5.启动PLCRecorder；

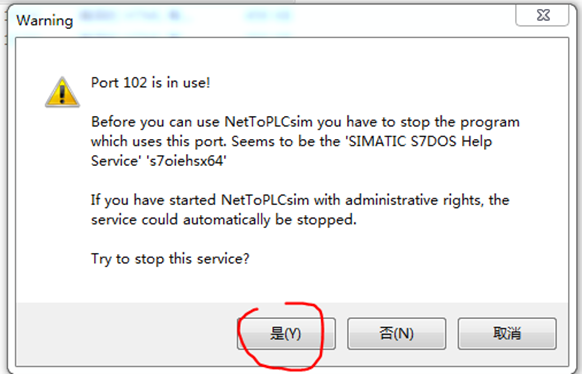

备注：这里之所以先启动NetToPLCsim,是让该软件可以先获得TCPport102！

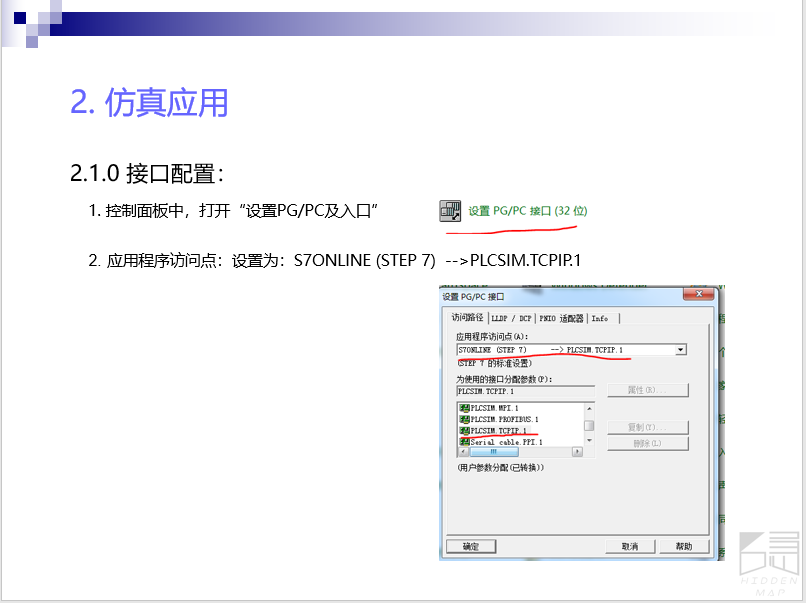

2.1.0接口配置：

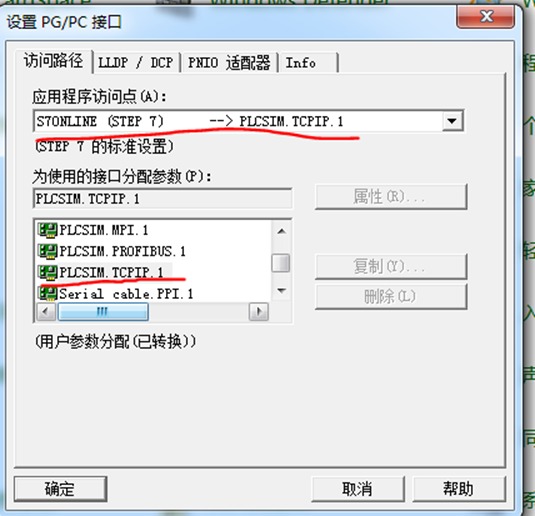

1.控制面板中，打开“设置PG/PC及入口”
2.应用程序访问点：设置为：S7ONLINE(STEP7)--

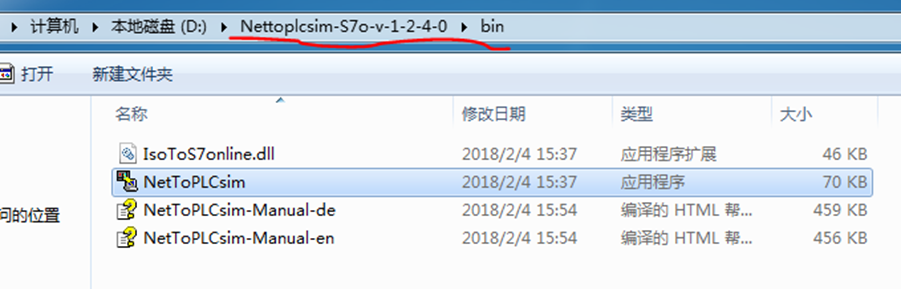

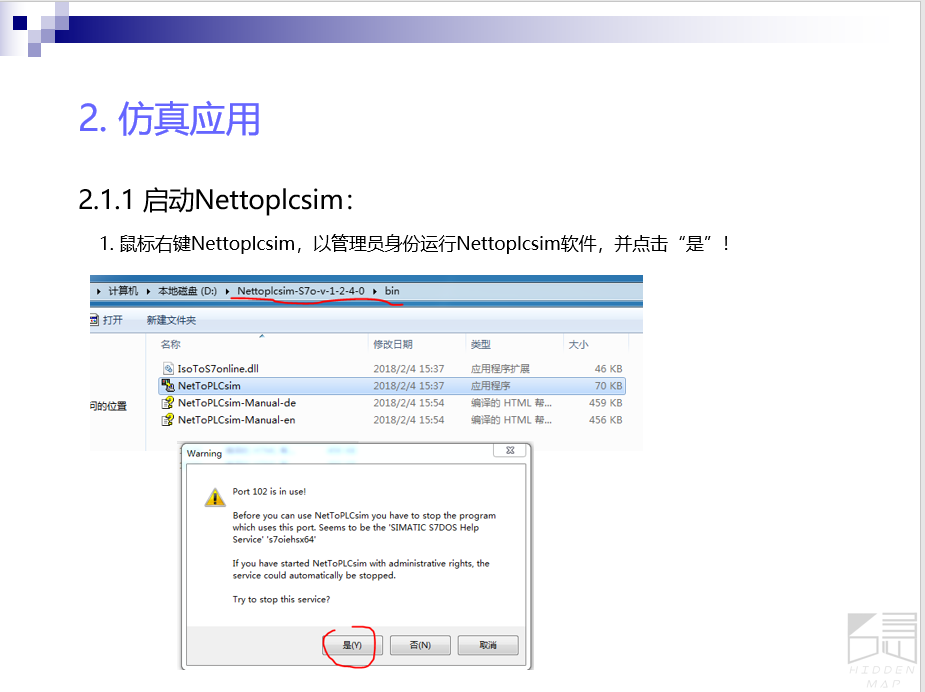

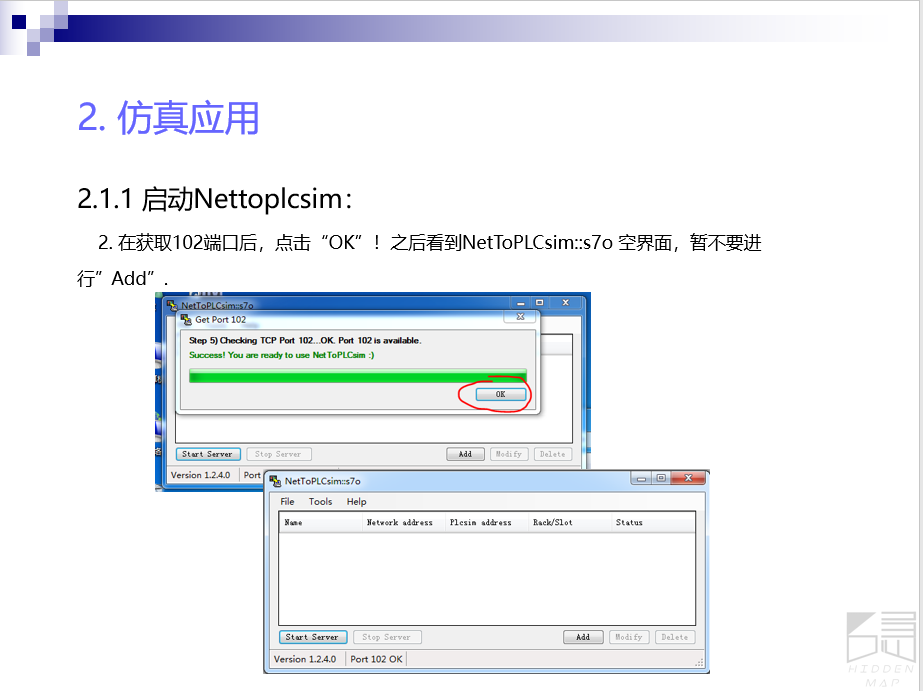

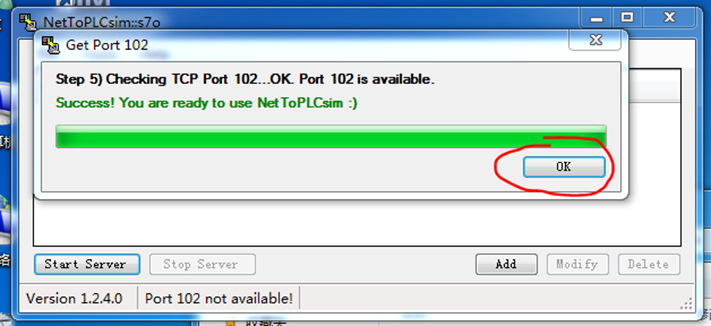

2.1.1启动Nettoplcsim：

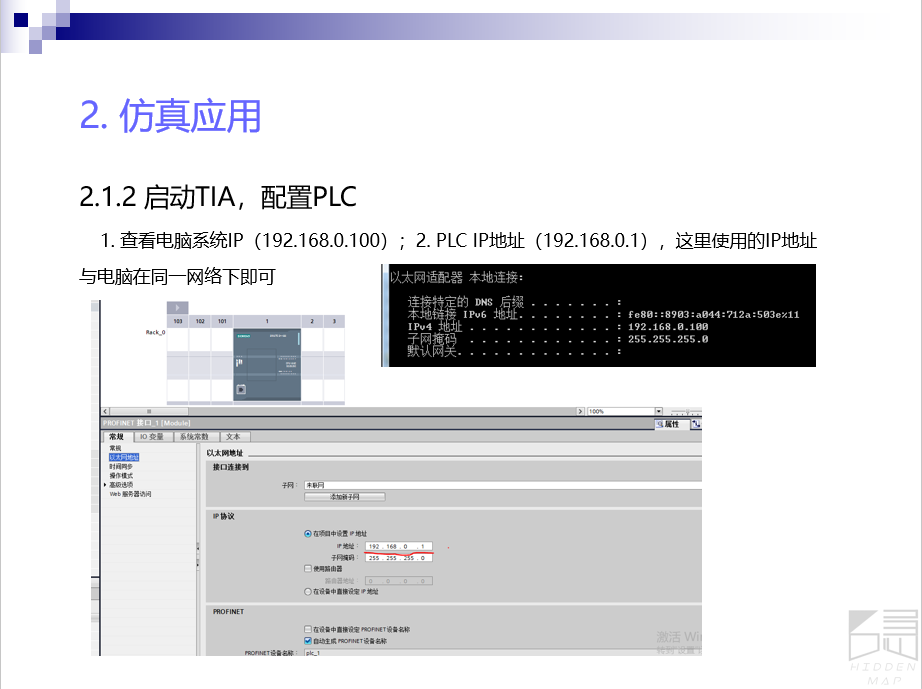

2.1.2启动TIA，配置PLC

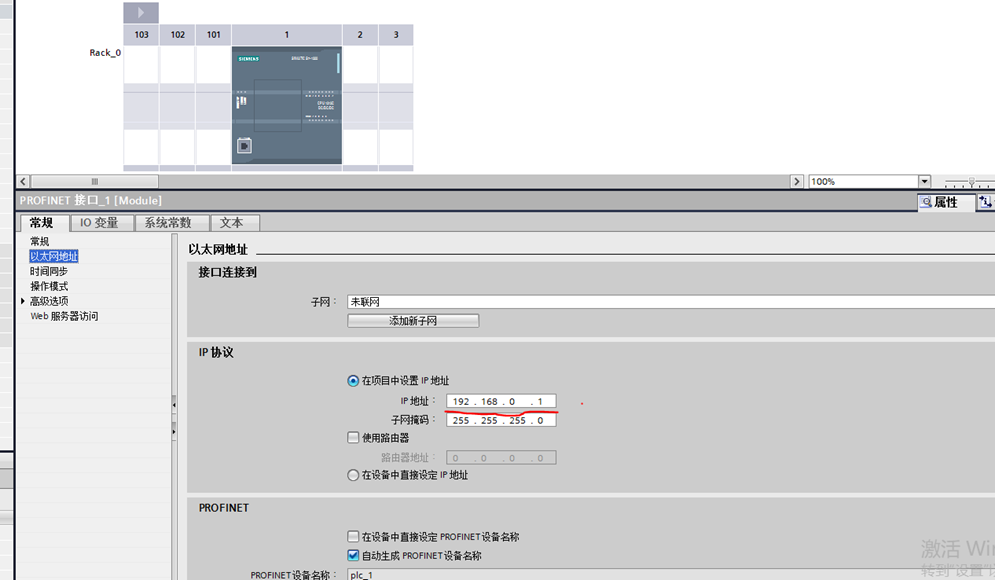

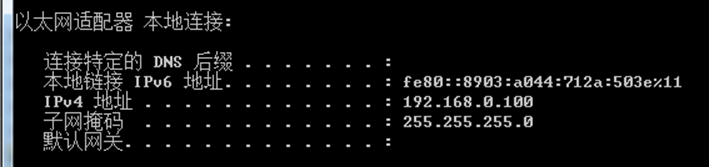

1.查看电脑系统IP（192.168.0.100）；2.PLCIP地址（192.168.0.1），这里使用的IP地址与电脑在同一网络下即可
3.在PLC属性中-防护与安全-连接机制，允许远程对象PUT/GET通信访问

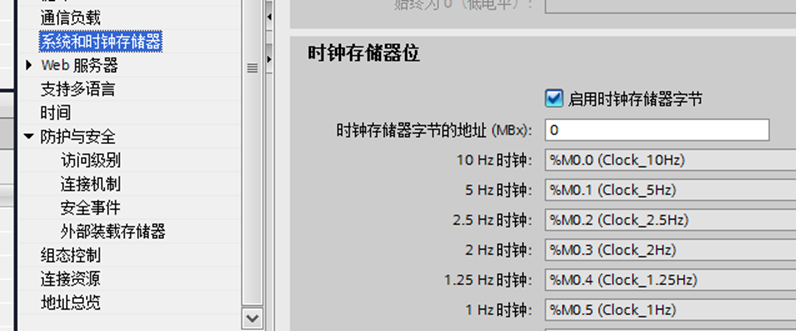

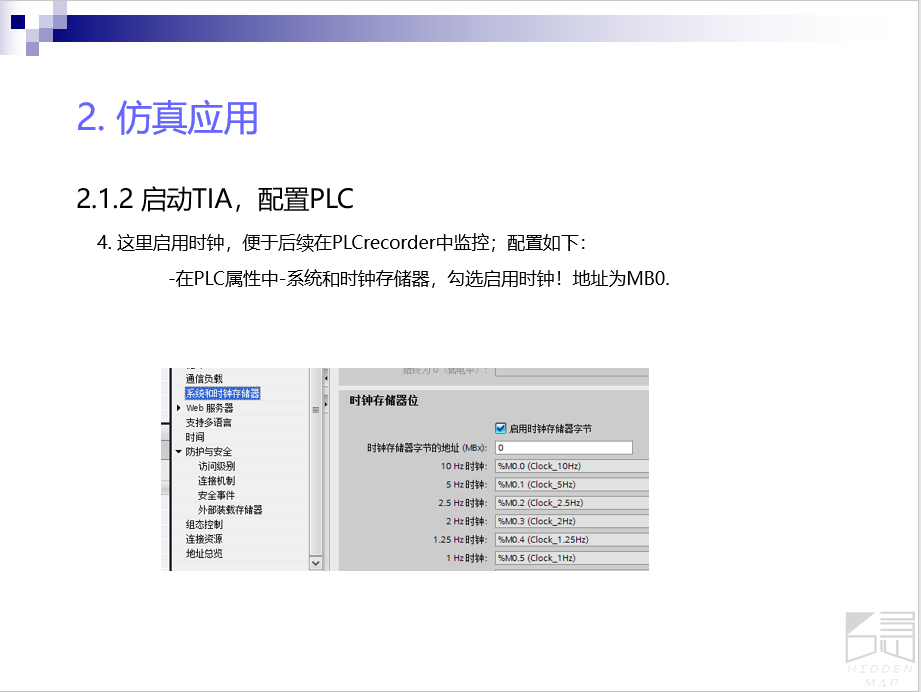

4.这里启用时钟，便于后续在PLCrecorder中监控；配置如下：
-在PLC属性中-系统和时钟存储器，勾选启用时钟！地址为MB0.

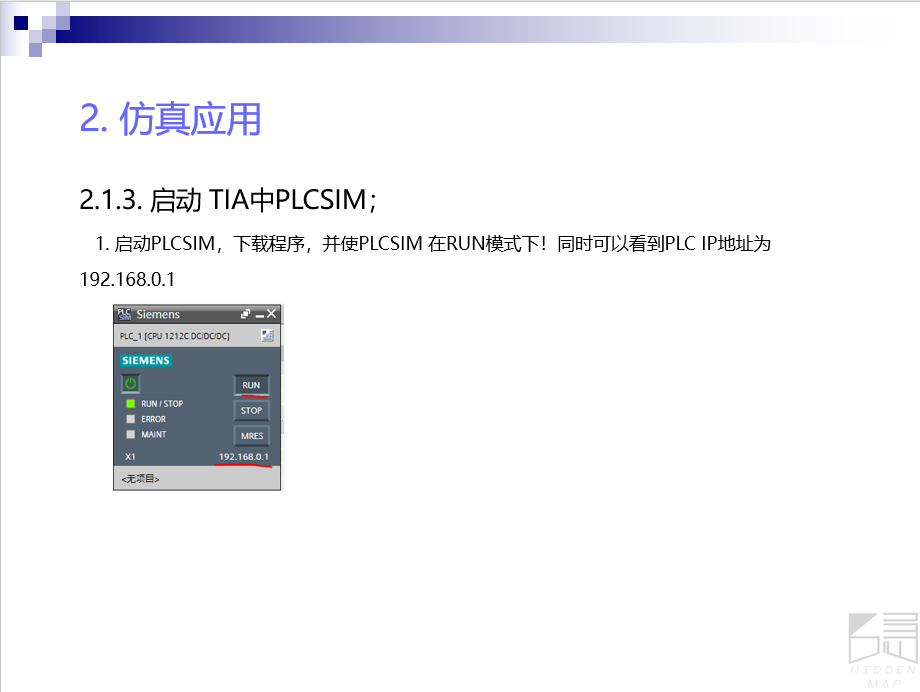

2.1.3.启动TIA中PLCSIM；

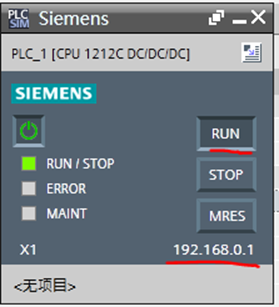

1.启动PLCSIM，下载程序，并使PLCSIM在RUN模式下！同时可以看到PLCIP地址为192.168.0.1

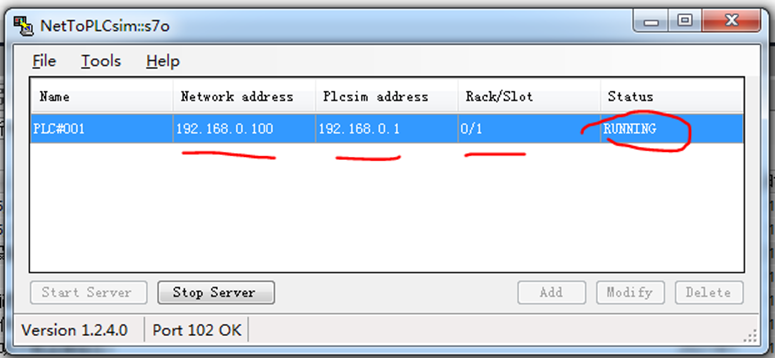

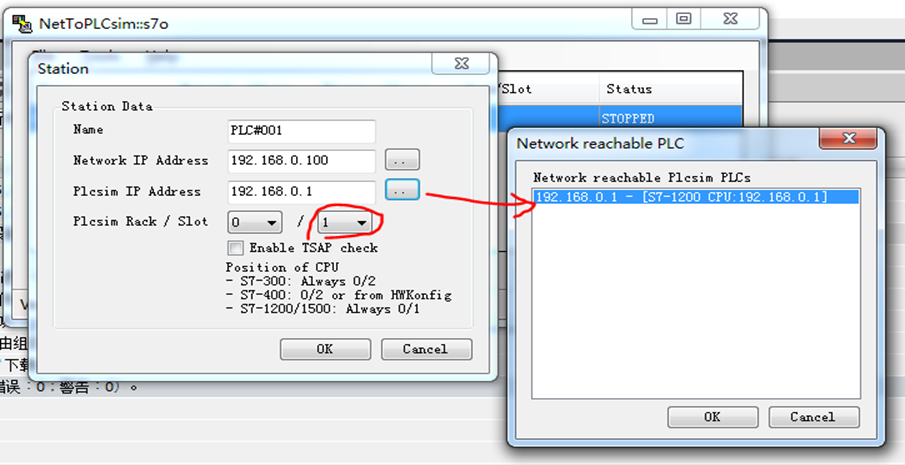

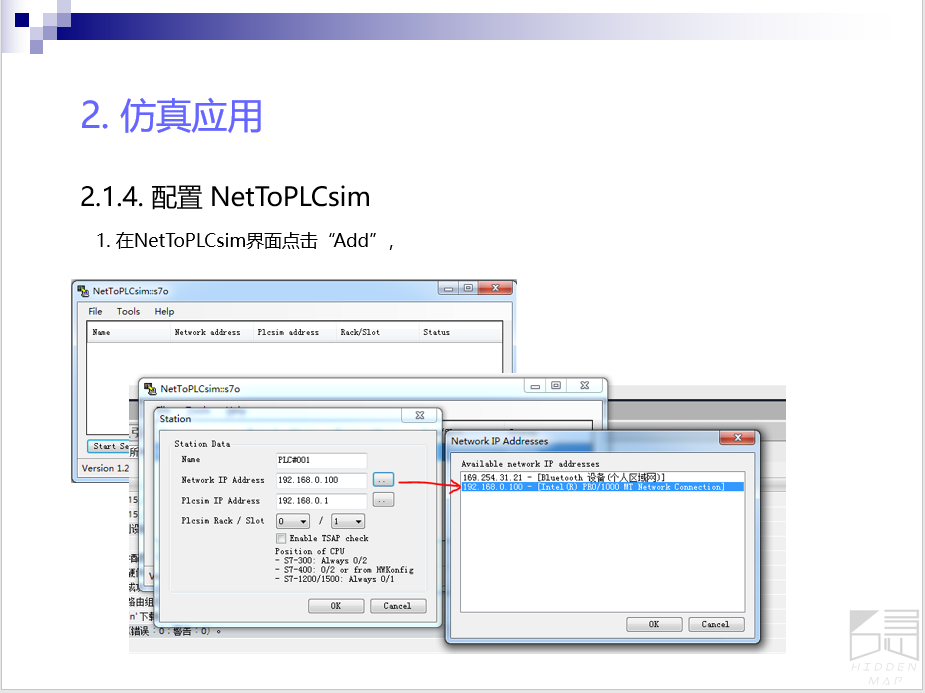

2.1.4.配置NetToPLCsim

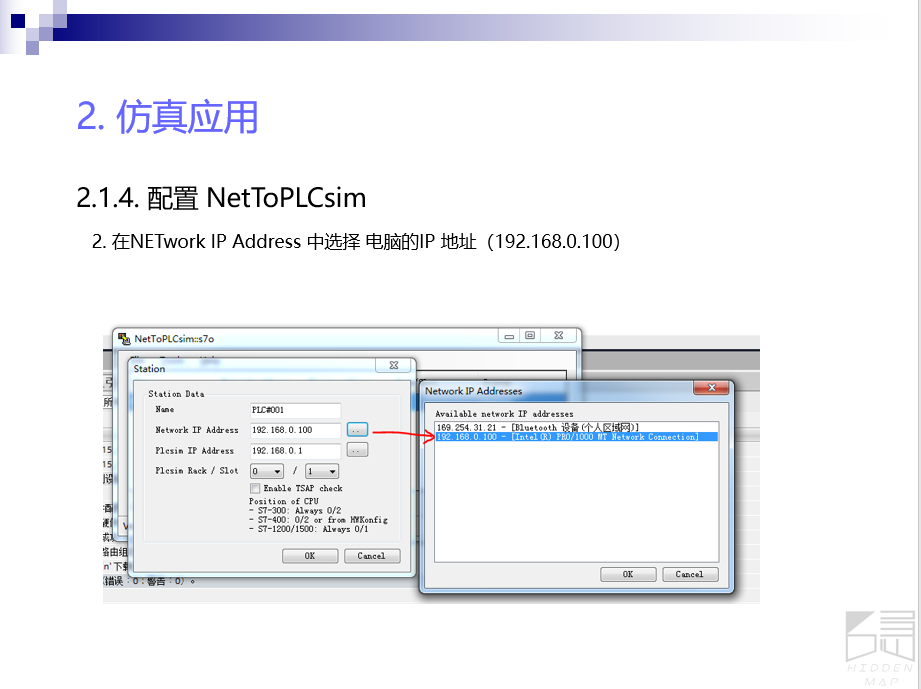

2.在NETworkIPAddress中选择电脑的IP地址（192.168.0.100）
3.在PlcsimIPAddress中选择PLC的IP地址（192.168.0.1）,最后在Slot选择1；

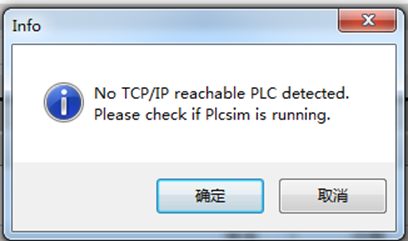

注：这里如果先启动TIA，或启动NetToPLCsim,
会报错！NoTCP/IPReachablePLCdetected!

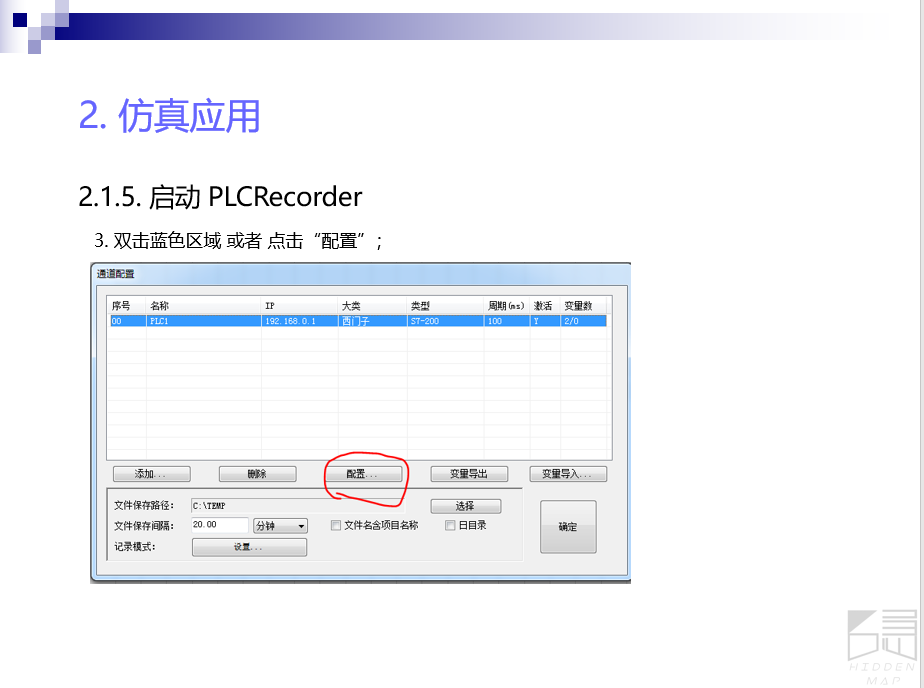

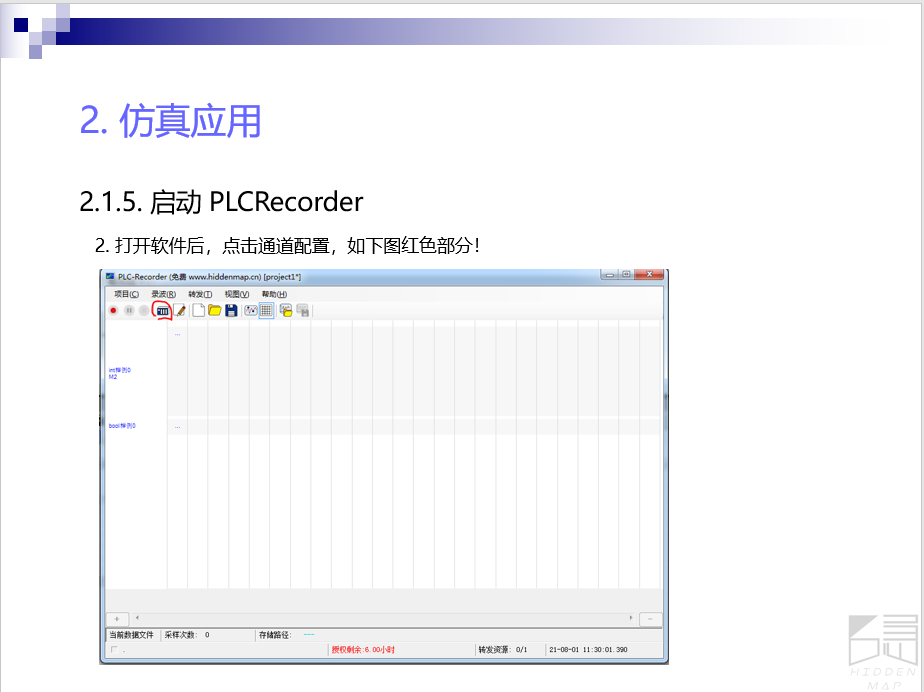

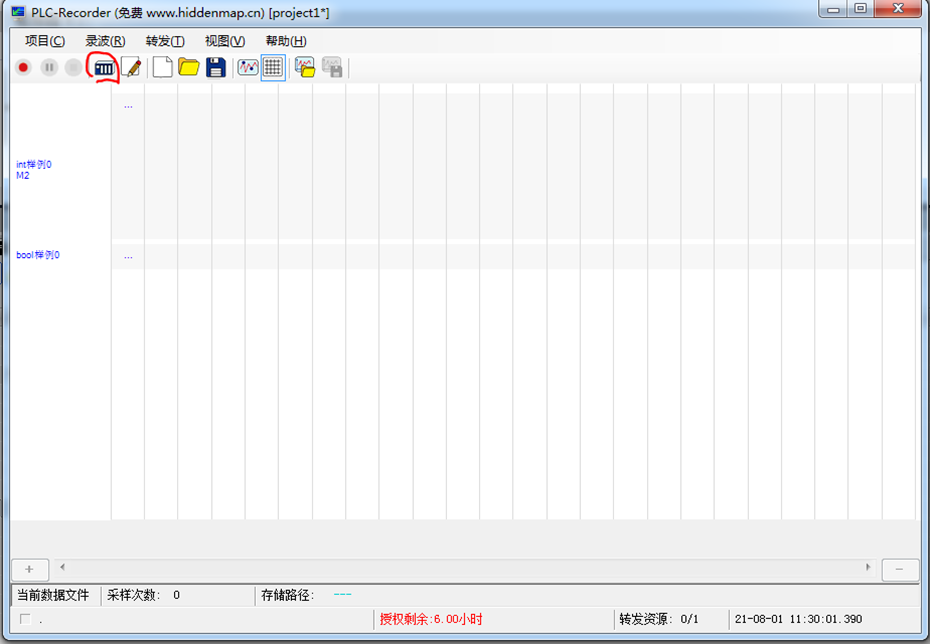

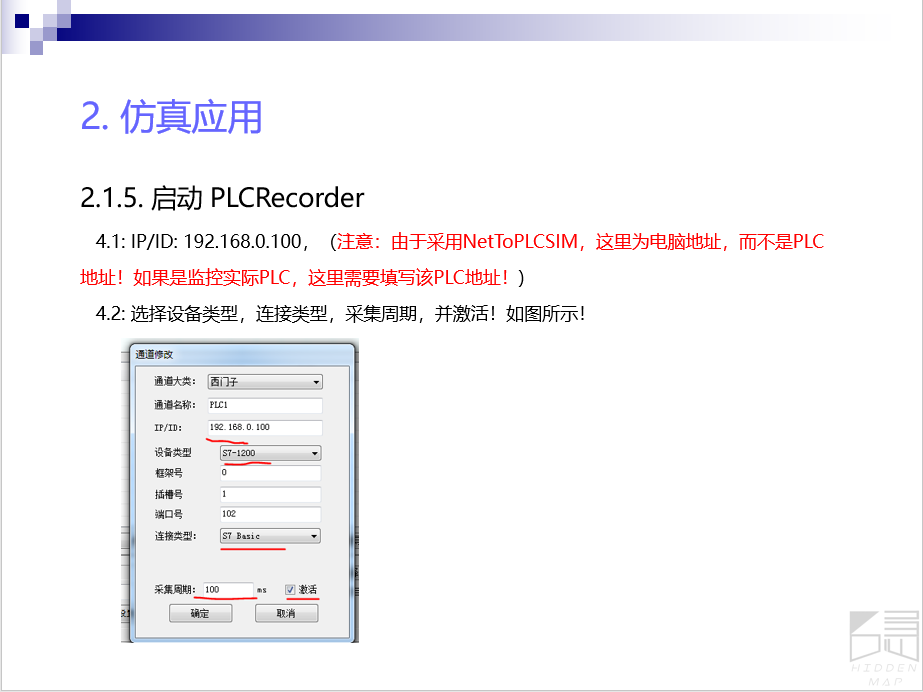

2.1.5.启动PLCRecorder
这里使用的免费版!

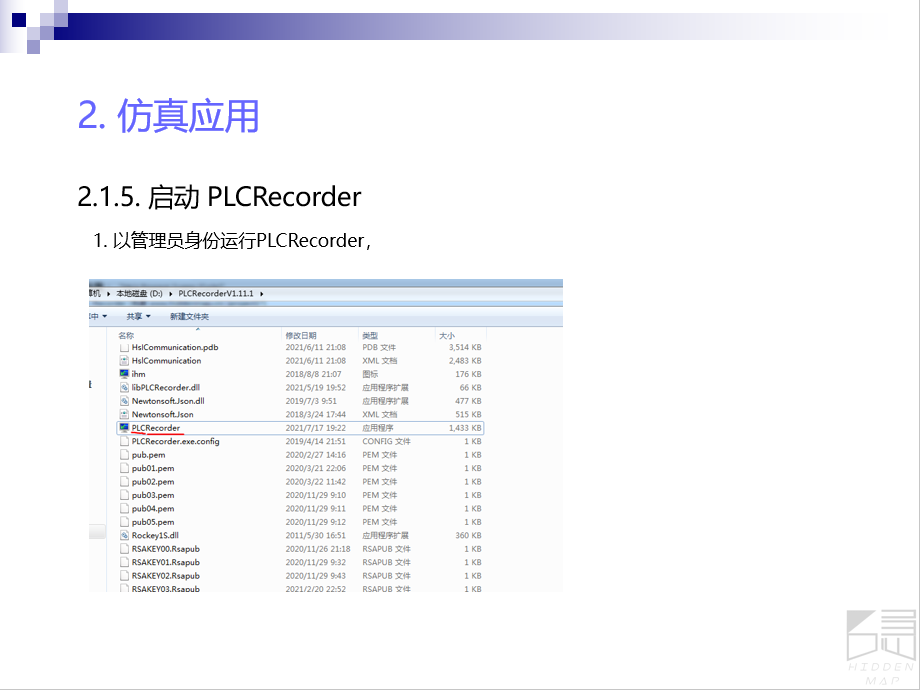

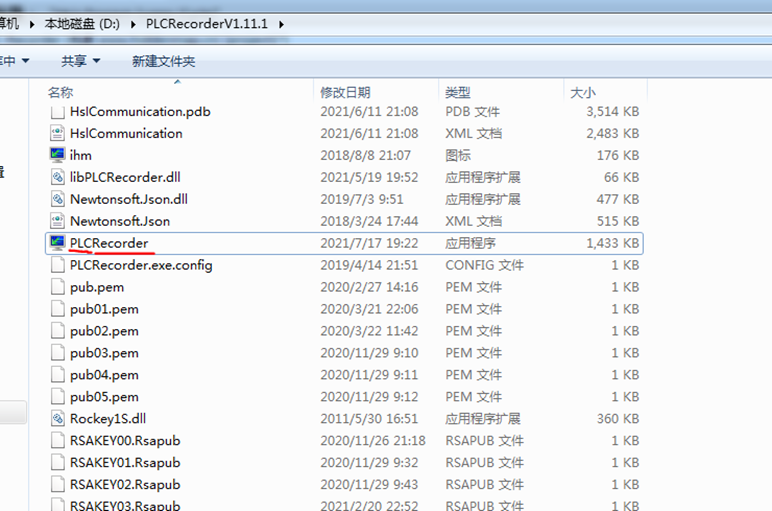

1.以管理员身份运行PLCRecorder，

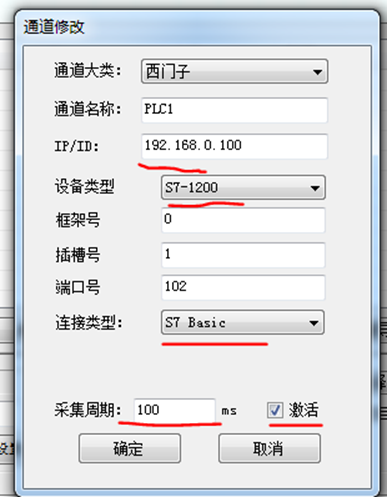

4.1:IP/ID:192.168.0.100，（注意：由于采用NetToPLCSIM，这里为电脑地址，而不是PLC地址！如果是监控实际PLC，这里需要填写该PLC地址！)

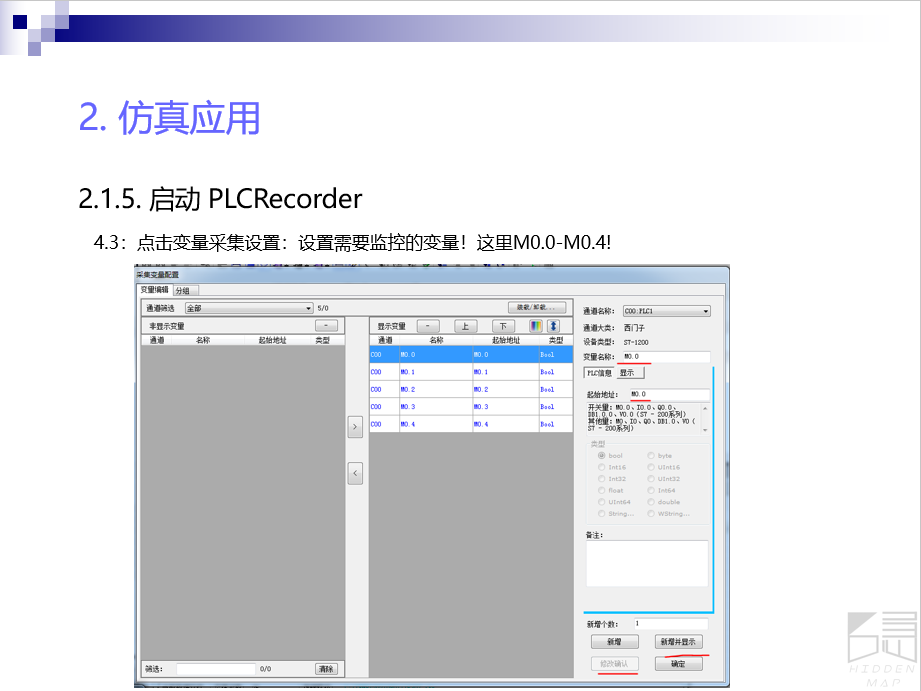

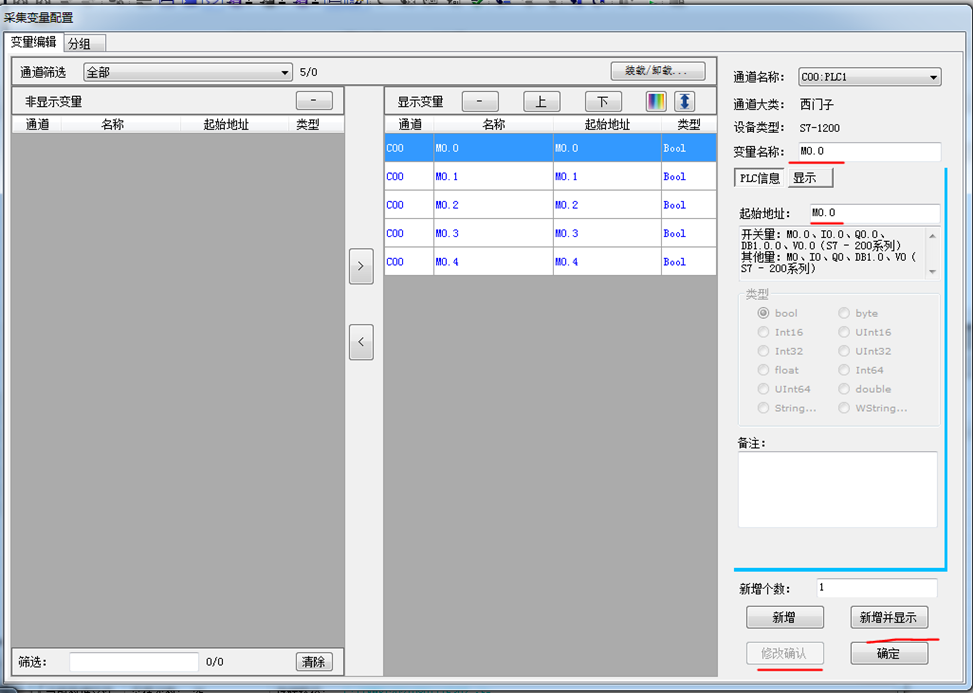

4.2:选择设备类型，连接类型，采集周期，并激活！如图所示！

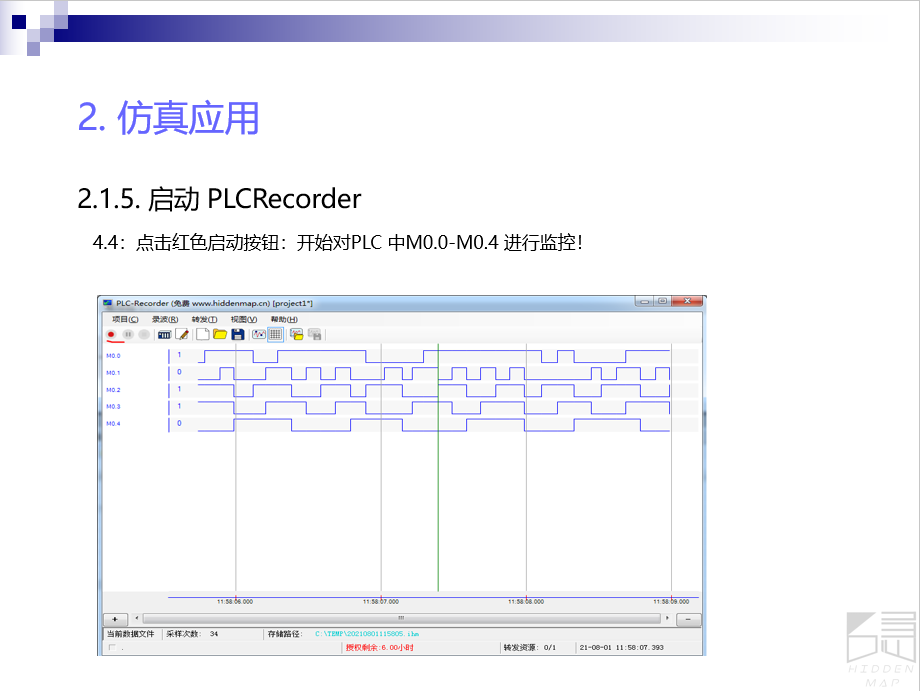

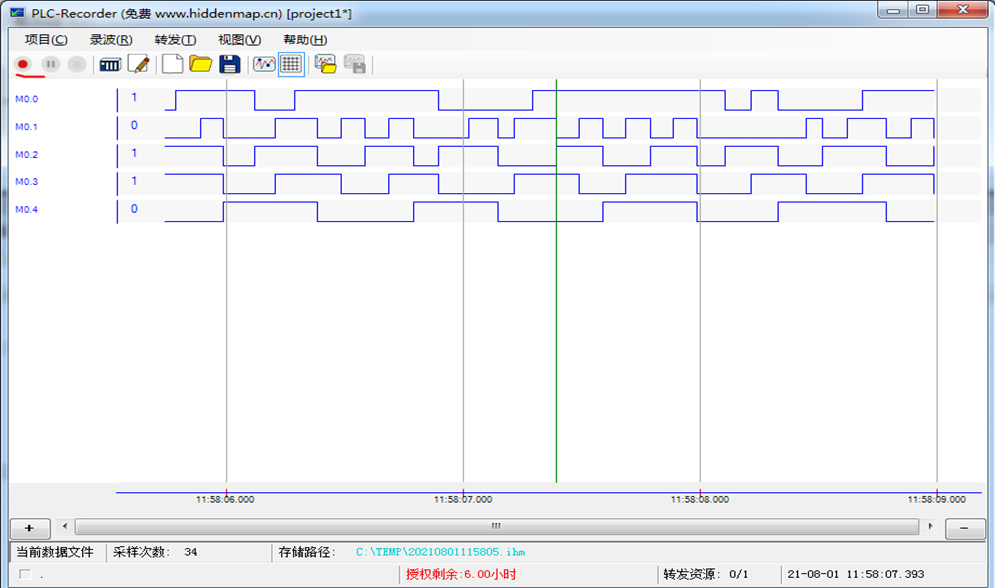

到这里已经可以正常运行了!

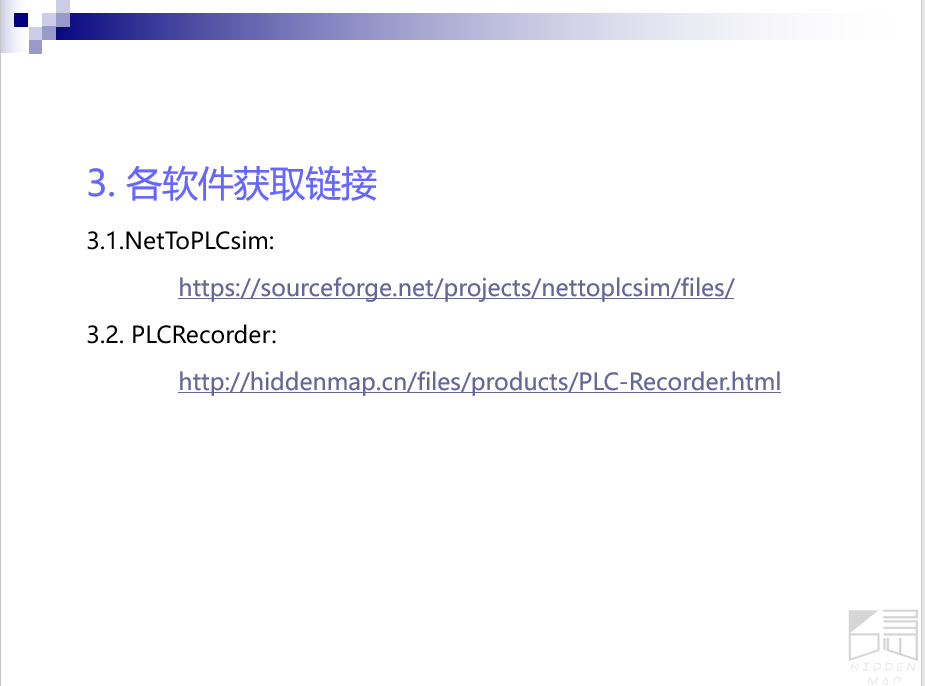

3.各软件获取链接
3.1.NetToPLCsim:
3.2.PLCRecorder:
最后把之前总结的PPT放到这里,便于浏览!
感谢大家看到这里!
