全文约700字，通读约3分钟！
看完本章，你将收获以下内容：
一：必背知识点：图形动画组态步骤
二：实例：《西门子WInccV14让"水"流动起来》
三：问题拓展
当你看完本章后，你也能组态出如下方动态图所示的项目：（动态图）
动态图1：项目模拟运行效果图
一：必背知识点：
1.1图形动画组态
步骤：右键图形属性→巡视窗口打开"动画"选项卡→选择"移动"→选择"水平移动"→关联变量并输入起始终止位置
作用：让你的图形根据变量值的不同，运动到不同的位置。（想象一下你经常登录的某些网站，里面的飘窗）
组态方法下图所示：
图片2：图形动画的组态位置
二：实例：《西门子WInccV14让"水"流动起来》
项目要求：单击阀门开关按钮，触发VB脚本，组态好的画面中送水管道开始送水，同时画面中显示出储水罐内水量多少，当水量＞=100时，自动停止供水！阀门自动关闭。
项目组态过程：
2.1：组态出的画面一览
图片3：画面包括的所有元素
组态中各元素作用，如图片中解释所示。
2.2：符号库的使用
符号库是西门子官方提供的一系列的符号，包括设备符号、建筑符号等。使用方法如下方动态图所示：
动态图4：符号库的使用
2.3：按钮开关组态
按钮开关与生活中所用开关较相似，具体组态看下图动图所示：
动态图5：按钮开关的组态（与按钮类似）
2.4：表示流水的箭头位置动画组态
本章需要使箭头水平移动，所以直接组态水平移动即可，具体步骤看下方动态图：
动态图6：表示流水的箭头图形动画组态
2.5：水量显示I/O域组态
组态I/O域，关联水量变量water，具体步骤如下所示：
动态图片7：图形动画组态
2.6：VB代码编写
本脚本VB代码较多，其中Do…Until之前未讲解过，其余的都有讲解！（今天Do…Until不是重点，不用理解！改天再出文章详细讲解）
代码如下所示：

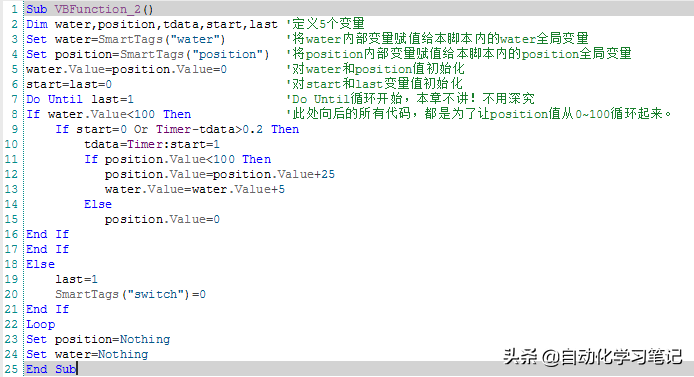

具体的VB脚本代码
代码具体编写步骤，看下方动态图：
动态图8：VB脚本的编写
2.7组态VB脚本触发方式及模拟运行
组态触发方式：选择按钮开关，右键属性，选择事件，单击事件分配触发函数为上一步的VB脚本。
模拟运行如下方动态图所示：
动态图9：模拟运行效果
三：问题拓展
1：实际项目中，如何利用PLC自动触发VB脚本呢？
