今年因工厂控制系统升级需求，在帮忙准备PCS7系统的升级改造项目，从而让我回忆到过往两次系统升级改造的经历，也有幸在一个好的团队里面一起共事，做了一些工厂可靠性方面的解决方案。还记得过往升级改造成功之时，大家脸上的兴奋劲和喜悦感，做技术有时就是这样，在哪里付出了许多，就在哪里收获产出，收获成就感。
文中根据过往实际的工作经历，介绍了西门子PCS7项目中单CPU系统升级改造为冗余系统的组态过程，同时PCS7控制系统从7.0版本升级到9.0版本,此实施方案是基于提高控制系统的可靠性方面着手，为保障工厂稳定运行打下坚实基础。希望对有类似需求的工控朋友们能有一些帮忙。若有不当之前，还请多多包涵。
01说说准备工作前期准备非常重要，俗话说的好“Agoodbeginningishalfthebattle”.
PCS7控制系统升级改造准备大约需要提前半年左右开始，过程中需要和西门子或者其代理商反复沟通，需要采购的部件，如需要更换硬件系统，如把当前41X系列升级为全新的410HCPU，那么可以选择一个H系统组合的技术包，去代替选择一个个硬件去采购，这样比较方便。（订货号会有不同）。
在技术方面，根据自己项目的改造需求和程度，要仔细考虑可能的改动点，是否需要购买新的License，针对需要改动的地方进行细化和分析，笔者建议此处和同事多进行讨论，尽量全面的逐条列出需要变化的地方和改进措施，形成好的文档记录，以便后期项目实施时做技术参考。
特别要注意通讯方面：
如之前是单CPU升级为冗余CPU，需要把之前的单边通讯重建为容错通讯连接，
系统中ES/OS使用普通IEModule还是CP1623，都决定着升级过程中不同的License采购需求，电脑若一并更换，需要准备和采购CP1623工业网卡。
WinCC和CPU的数据通讯方式是否需要产生变化，如之前为TCPIP通讯，改造成冗余系统后，必须变化为NamedConnectionProtocol的通讯协议，此时若通过普通IEModule实现冗余通讯，需要购买Softnet授权，若通过CP1623，需要购买Hardnet授权，
挂在系统中的其他通讯是否需要变化，是否需要购买新的软件包来支持冗余通讯，我在升级中曾经遇到:CPU和本特利BN3500的单边通讯改造成冗余通讯后，就需要购买不同的软件包和授权来支持冗余通讯，之前的单边软件包失效，这个地方特别不容易发现。
其实PCS7系统升级是一个复杂的工作，需要大家齐心协力，把困难想在前面，做好充足的准备，才能保障在项目执行阶段的进度，减少一些惊喜的出现。
02项目介绍文中主要介绍控制系统从单CPU系统升级为冗余CPU系统的一些技术细节和大家探讨，因控制系统版本从7.0到9.0的升级变化是团队中另外的同事在负责，此处就不再展开进行介绍。

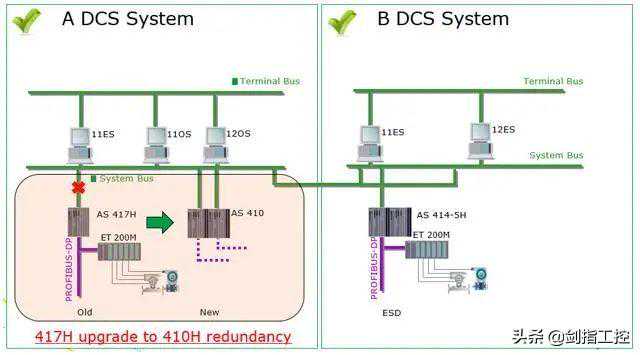

首先是系统架构图如下图所示，A系统中的单417HCPU准备升级为冗余的410H系列，A系统之前和冗余的B系统之间已经建立通讯，另外还和BN3500系统之间建立通讯，此处和BN3500的通讯并没有显示在下图中。
此处需要注意，A系统从单CPU变为冗余CPU后，和B系统的容错连接建立，若A系统和B系统在一个项目下面集成，那么可以直接建立S7FaultTolerantConnection,但文中遇到的情况是A系统和B系统分别在不同的项目下面且系统版本也不一样，所以就需要额外的组态方式来完成系统间的冗余通讯。在这里，首先参考西门子官方论坛对应容错连接的介绍：S7容错连接是S7-400H（Highavailable高可用性）系列CPU才能支持的冗余通讯方式。可以实现基于2/4个子链接的冗余通讯。在一个子链路中断时，其伙伴链路能够保证整体通讯不被中断。目前支持S7容错连接的网络主要为工业以太网，可以在HCPU之间、HCPU与上位机PC之间实现通讯冗余。
根据通讯伙伴的不同，需要为网络设备激活MAC地址或者IP地址：
我们可以看到IEGeneral网卡也可以支持建立容错连接，但对版本和授权方式有一些要求，特别注解如下：CP1613或CP1623网卡+HARDNETIES7REDCONNECT授权普通网卡+SOFINETIES7REDCONNECTVM授权（自/之后）

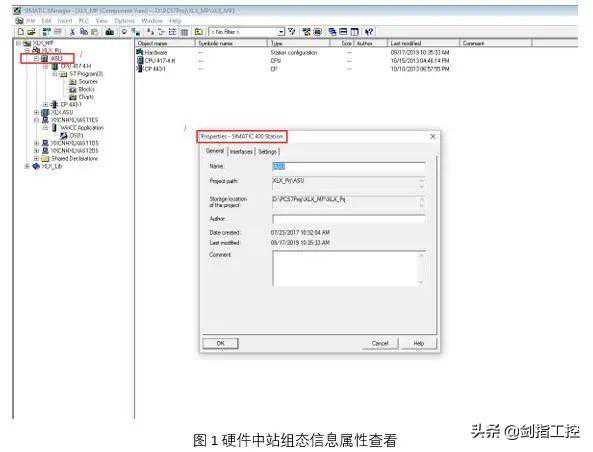

03系统组态变更文中因更换了新的ES电脑，所以没有在原电脑中的项目中更改，而是在新的ES(升级到9.0的项目)中进行对老项目的更改和重建。方案实施阶段，首先在硬件组态里面查看原来项目硬件机架信息的组态方式。SIMATIC400Station::applyforredundancyCPU.若原来的项目插入的是SIMATIC400Station,这里需要替换为SIMATIC400HStation的方式，这个小细节需要注意到，文中项目此处组态信息就是这种情况，需要变更。

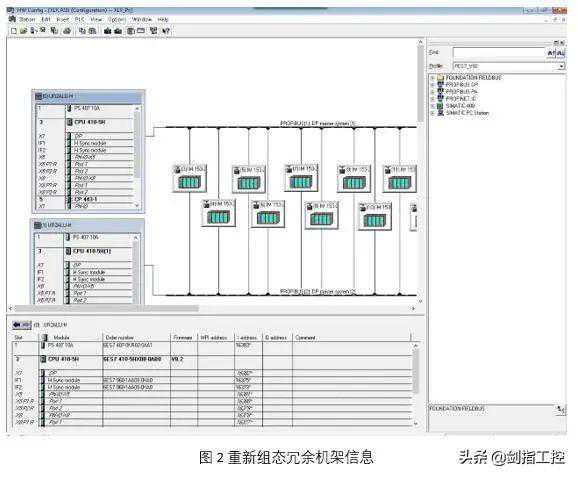

替换原单站机架时，在CPU0这一边插入UR2ALU-HRack，接下来CopyCPU0Rack的信息在空白区域Paste那么就会自动创建CPU1Rack的信息。然后从原项目从Copy所有的IM153-2从站到新的项目中（项目移植中比较快捷的方式），这样冗余CPU硬件信息组态完成，硬件编译下查看是否有错误存在。

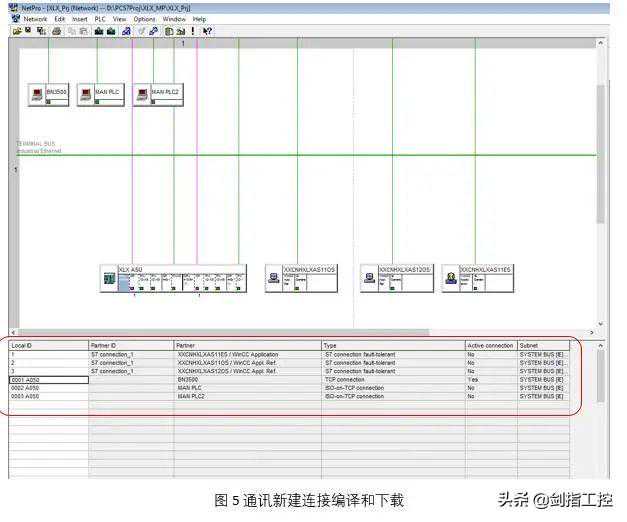

针对前面提过的一个知识点，若是同一项目里面改成冗余CPU后，建立容错连接是比较方便和容易的，那么针对不同项目下的案例，如上图和MANPLC的通讯，根据西门子官网的推荐，建议用虚拟站点的方式进行，也就是在本项目中把MAN系统的硬件信息作为一个单项目插入，在MAN系统中镜像插入原系统的硬件信息，然后两者之间就相对于在同一个项目下了。具体操作方式请参考西门子官网:文档类型常问问题文档编号43033406,文档发布日期2017年10月9日文中采用方式是采集CPU中的Masterbit位信号，在通讯设置里面建立对应的两条通讯链路到MANPLC系统中，这就是上图出现MANPLC和MANPLC2，其实是一样的通讯设置，只不过Masterbit激活时才会激活通讯功能，此种方式需要在软件里面写一段程序来配合完成通讯切换，这也是一种解决思路，细节不再赘余。切记：对面通讯的系统也要更新原系统中的一些通讯设置，保证两边的信息都是最新的，才能保障通讯成功。

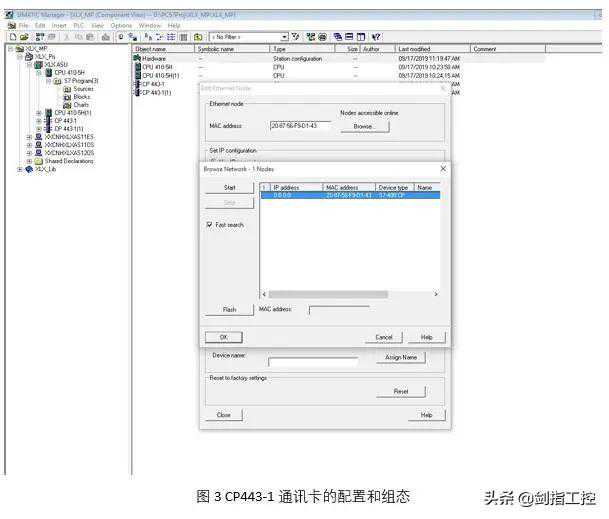

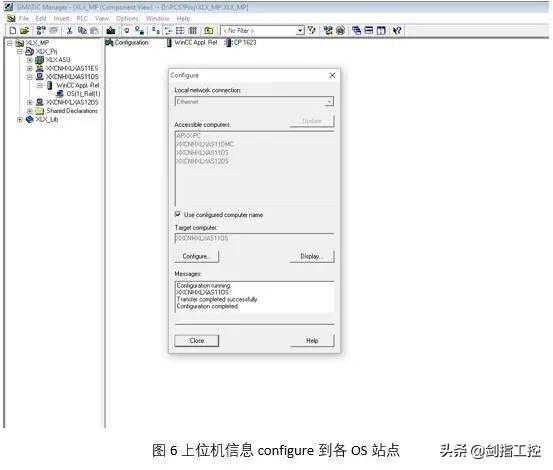

04上位机信息组态

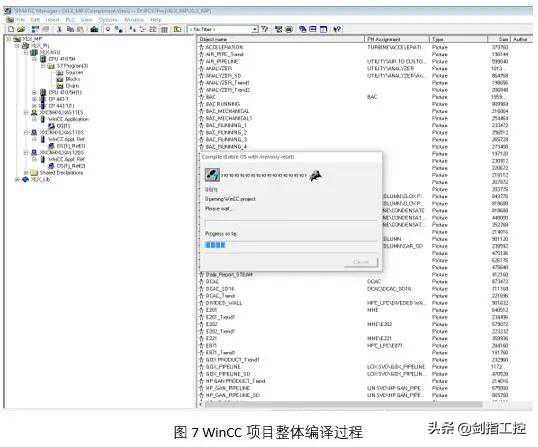

配置好各OS站点后，整体编译WinCC项目并勾选memoryreset,若项目中有SFC的应用实例，别忘记编译时勾选SFC选项，采用的通讯协议设置为NamedConnection.(冗余通讯必须为这个协议)
现场和相关部门沟通好停机时间和窗口，还是提醒一下，要准备充分，尽量缩短整体停机时间，这样可以节省一些时间用于故障排查阶段。把原来的单CPU硬件从controlpanel中移除，打孔后并安装新的冗余CPU硬件。

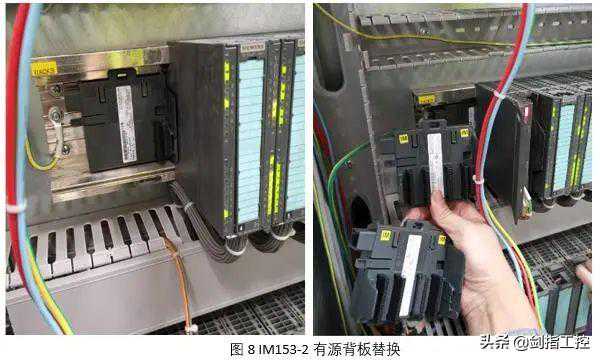

此处所有连接IO从站的通讯模块IM153-2也需要随着冗余CPU的改变而进行更换，由单IM153-2模块变为双模块（DP地址要注意保持一致），另外，其通讯背板一定要替换为支持IM153-2冗余模块的背板。有源背板模块订货号贴在此处，以便快速查阅6ES7195-7HD10-0XA0。

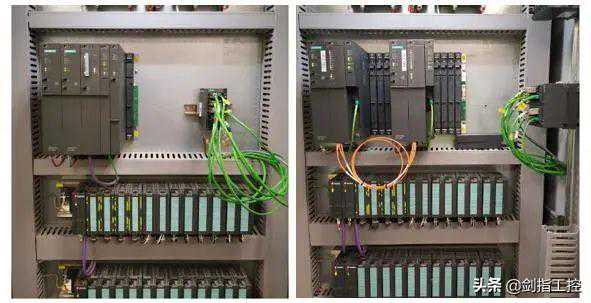

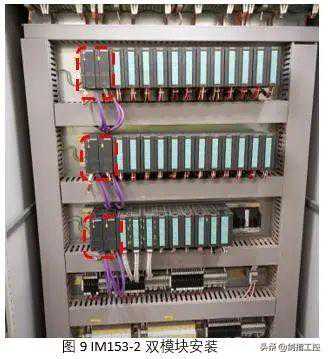

下图是冗余系统双IM153-2模块安装完毕后的照片。
文中项目还设计到了工业交换机SCALANCE替换，若在升级过程中发现SCALANCE接口已经不够用，那么在冗余改造前就要计划好升级有更多接口的工业交换机，本项目中因原来SCALANCEX208已经没有备用口，从而升级替换为16口的X216。

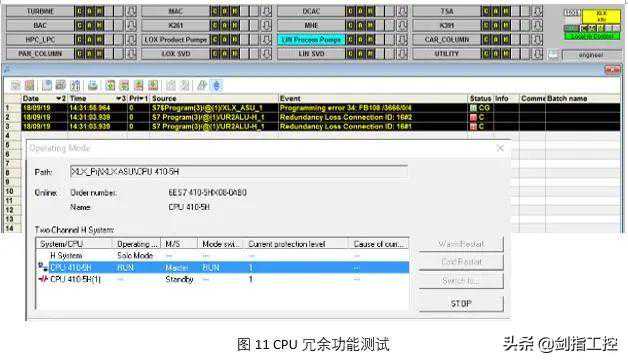

到这个环节，软件和硬件系统都已经升级改造完成，那么此时需要把WinCC项目下载到各OS后进行功能测试和画面信息确认，查看是否有不正常的显示或者不能正常操作的Icon。另外，冗余CPU的冗余功能也需要测试确保功能正常，可以采用关闭一侧CPU的电源来进行测试，并查看数据的通讯部分是否异常。也可以采用从软件中进行CPU切换来测试，CPU切换时会有相关报警产生，可以留意一下黑色的系统报警信息。

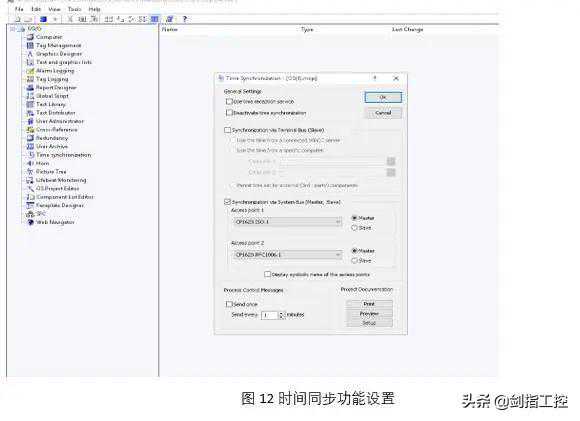

PCS7中的时间同步是非常必要的功能，尤其在系统的故障排查阶段，保持各系统部件有一致的时间，是非常重要和必要的，这个时间同步功能在项目收尾阶段也要确认其功能正常。此部分的设置细节可以参阅西门子官方手册，几个重要环节概况如下：所有的ES/OS采用NTPmode同步公司服务器时间，AS项目测需要激活CP1623的时间同步功能，在CP443-1(或CPUPN口)勾选“AccepttimeonCPandforward”此选项非常重要，在WinCC一侧如下图设置，设置CP1623为TimeMaster,CPU属性中设置为CPUasslave。

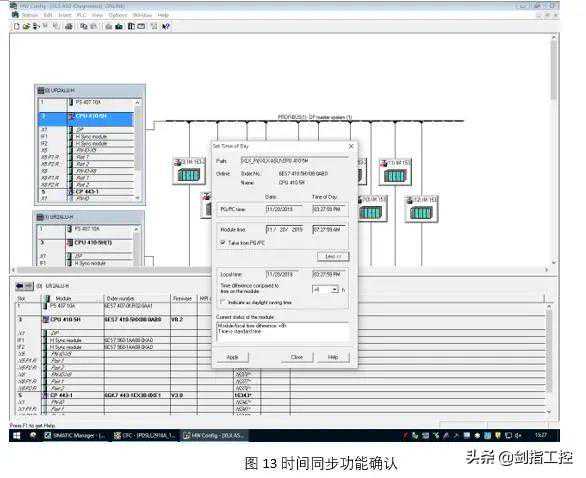

当时间同步功能设置好并完成硬件和软件的下载后，打开硬件组态信息,选中CPU并右键，从settimeofday中查看3者时间是否保持一致，若一致说明时间同步已经成功。三者时间指的是PG/PCtime,Moduletime和Localtime,此处注意Moduletime为UTC时间，由于我们地域时间在东8区，所以moduletime会晚整8个小时。
笔者在文中叙述了单CPU系统升级改造为冗余系统的实现过程，可以看出需要在方方面面做足功课，才能保障升级过程顺利，尤其对于通讯方面的设置，因在项目执行过程中，忽略了一些小的细节，造成数据不能随着CPU切换而正常通讯，最后不得不花费大量时间和经历查阅资料才得以解决，此部分在文中就不再赘述。另外，一个好的团队配合在一起才能确保升级顺利，此项目的完成也要感谢当时的各位同仁齐心协力，在此一并谢过，不仅保障改造项目的升级进度，更为后续工厂的稳定运行打下了坚实基础。最后贴一个升级过程中拍摄的图片，为原来的升级团队打一波广告，怀念一下一起升级的时光。
