之前分享了如何使用经典wincc与200smart连接，但还有很多朋友使用博途WINCC来开发界面，今天我们介绍下如果使用博途wincc与200smart通讯，依然使用ModbusTcp协议，该方法适用于支持标准ModbusTcp（服务器）协议的任何设备。
注意：博途wincc只能做ModbusTcp客户端，不能做服务器。所以连接的对象只能是ModbusTcp服务器。

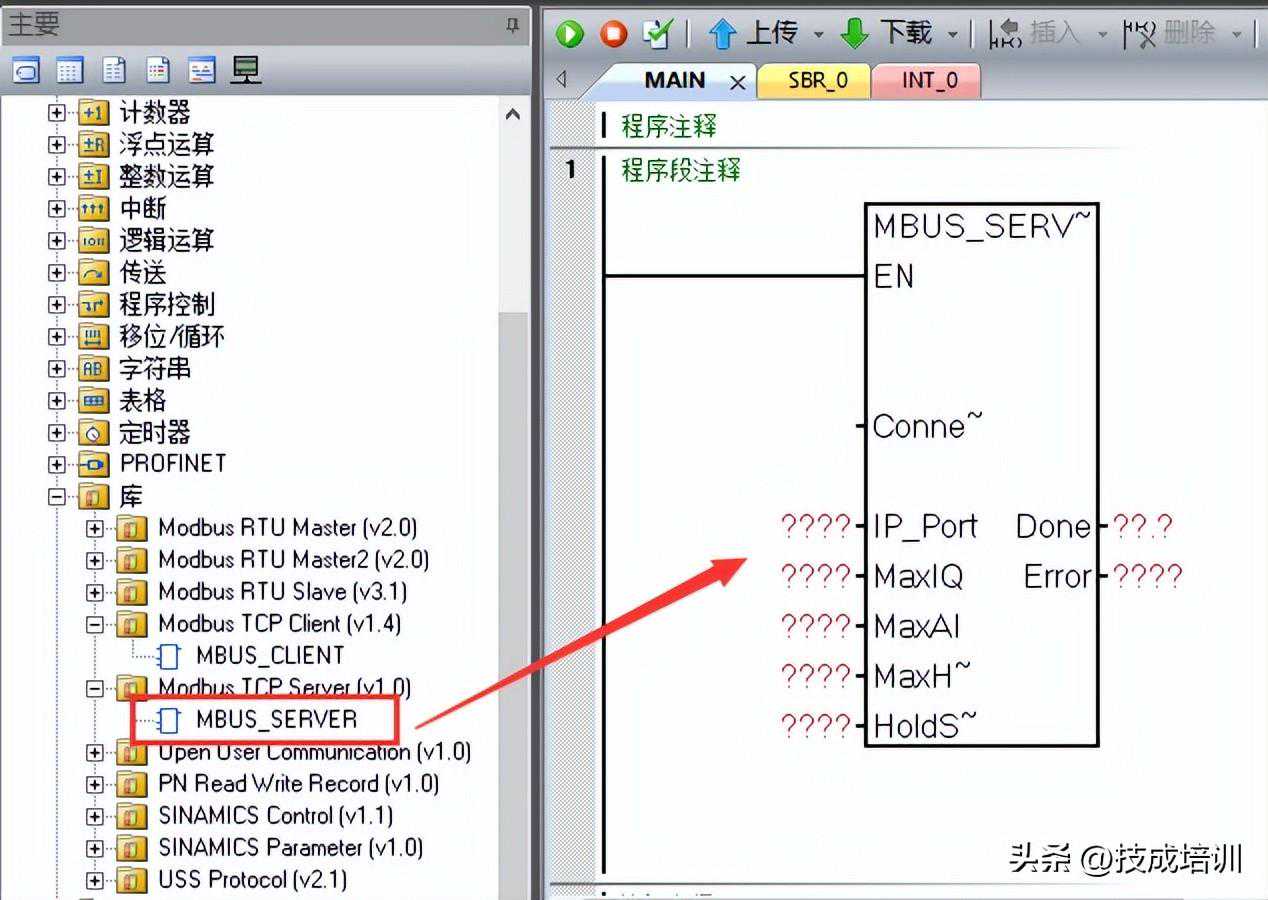

200SMART做服务器STEP7-Micro/WINSMART从版本开始，软件中直接集成ModbusTCP库指令，无需单独安装或者购买。安装软件后，ModbusTCP指令位于STEP7-Micro/WINSMART项目树中“指令”文件夹的“库”文件夹中。如图1.ModbusTCP库指令所示。指令分为客户端和服务器两种，我们这里需要使用服务器指令（ModbusTCPServer），具体操作如下
图1

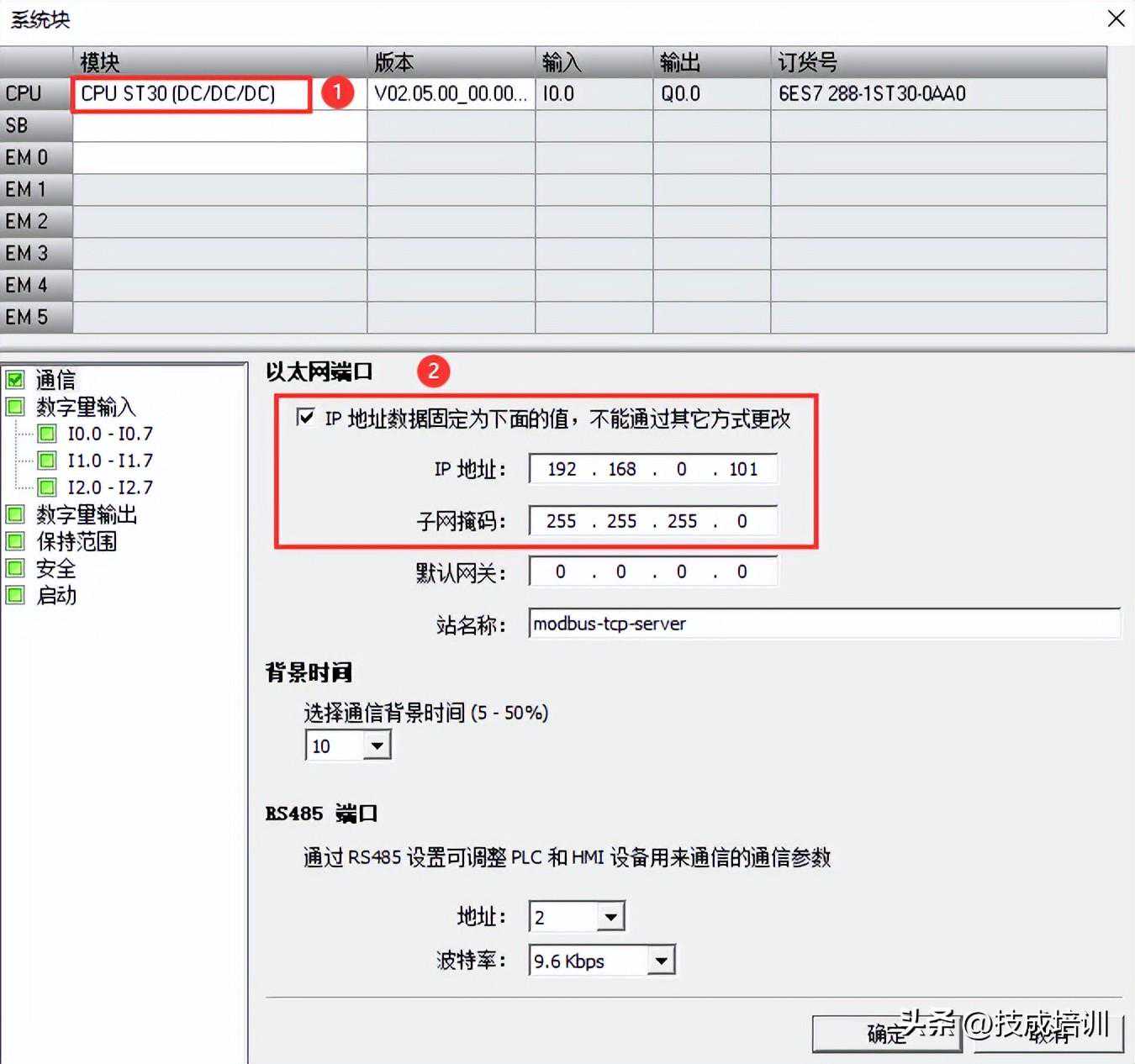

1、系统块中设置服务器的IP地址，以确保IP地址设置无误。此步骤为可选，如果确定IP地址设置无误，可忽略此步骤。设置方法如图2.所示。
图2
图3

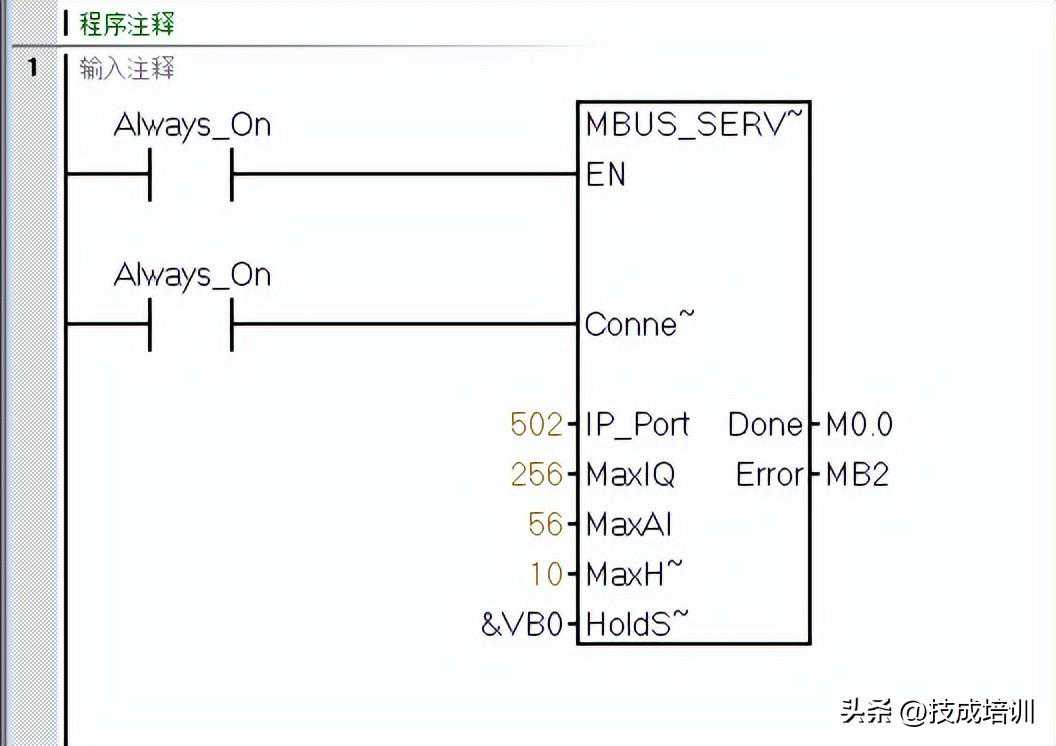

3、填写服务器指令参数，如图4.所示。
图4
参数及类型
数据类型
说明
Connect
IN
BOOL
=1：服务器接受来自客户端的请求；=0：服务器可以断开已经建立的连接
IP_Port
IN
WORD
服务器本地端口号
MaxIQ
IN
WORD
对应数字量输入/输出点（对应Modbus地址参数0xxxx或者1xxxx）可设置范围：0-256,=0表示禁用对输入和输出的所有读取和写入。建议将MaxIQ值设置为256。
MaxAI
IN
WORD
对应模拟量输入参数（对应Modbus地址参数3xxxx）可设置范围：0-56。=0表示禁用对模拟量输入的读取。要允许访问所有CPU模拟量输入，MaxAI的建议值如下：对于CPUCR40和CR60，为0对于所有其它CPU型号，为56
MaxHold
IN
WORD
用于Modbus地址4xxxx或4yyyyy的V存储器中的字保持寄存器数。
HoldStart
IN
Dword
指向V存储器中保持寄存器起始位置的指针
Done
OUT
BOOL
TRUE：以下任一条件时为真：客户端已与服务器建立连接；客户端已与服务器断开连接；客户端已接收Modbus响应；发生错误
FALSE：客户端正忙于建立连接或等待来自服务器的Modbus响应。
Error
OUT
BOOL
出现错误，仅一个周期有效

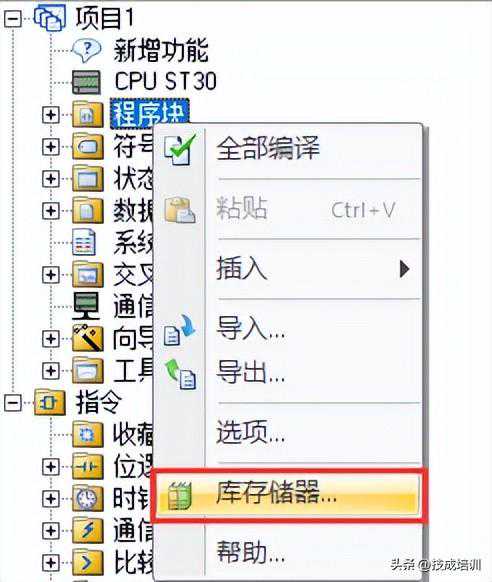

4、鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器，如图5.所示。

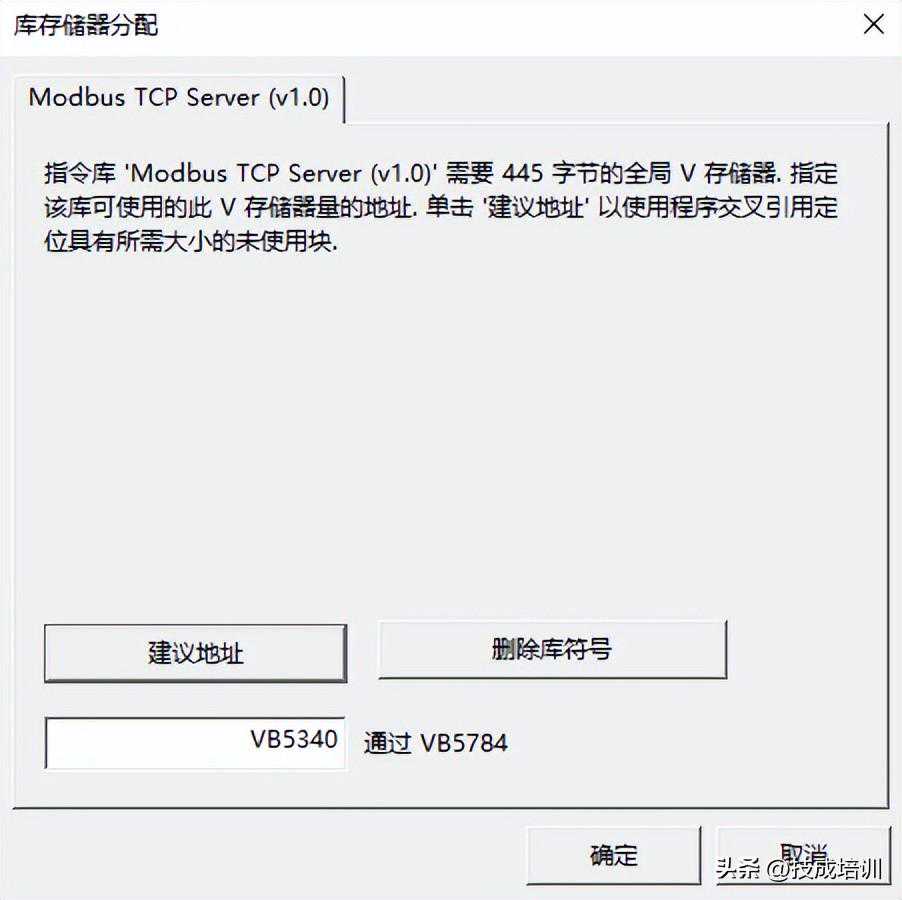

5、在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5340开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用建议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址。如图6.所示。
图6.库存储区地址分配
6、编译项目，下载程序。至此PLC端工作完成，下面让我们进行TIAWINCC的配置吧。
TIAWINCC组态在此使用TIAV16WINCCAdvanced做演示（Professional版也是如此）

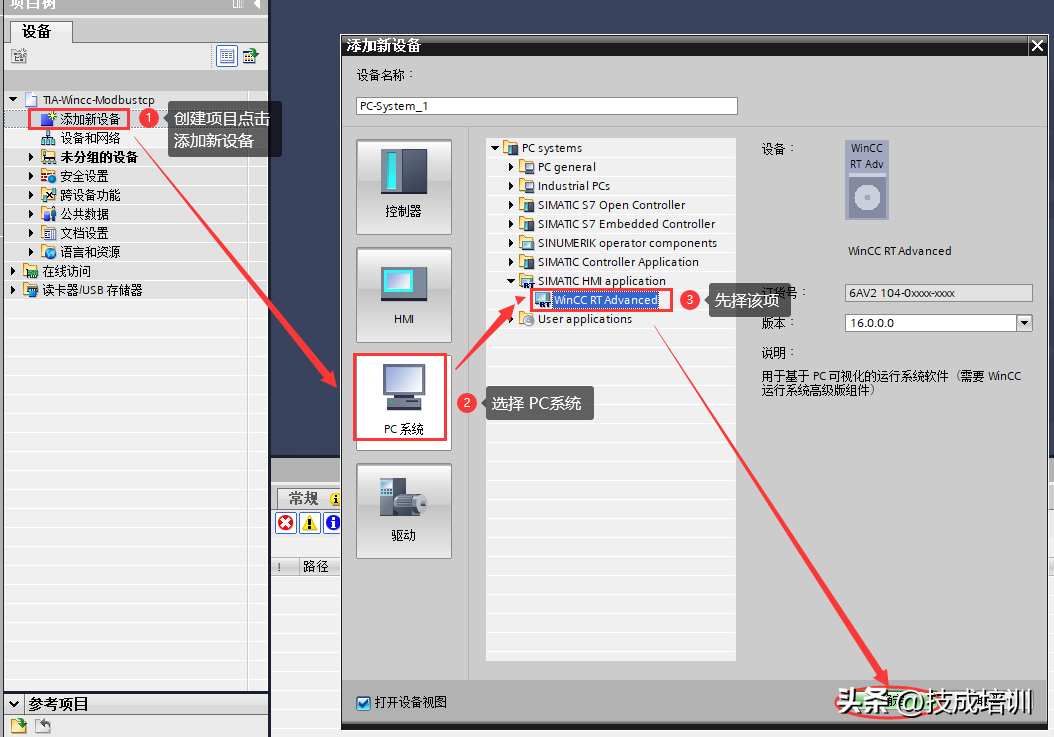

具体操作如下图所示：

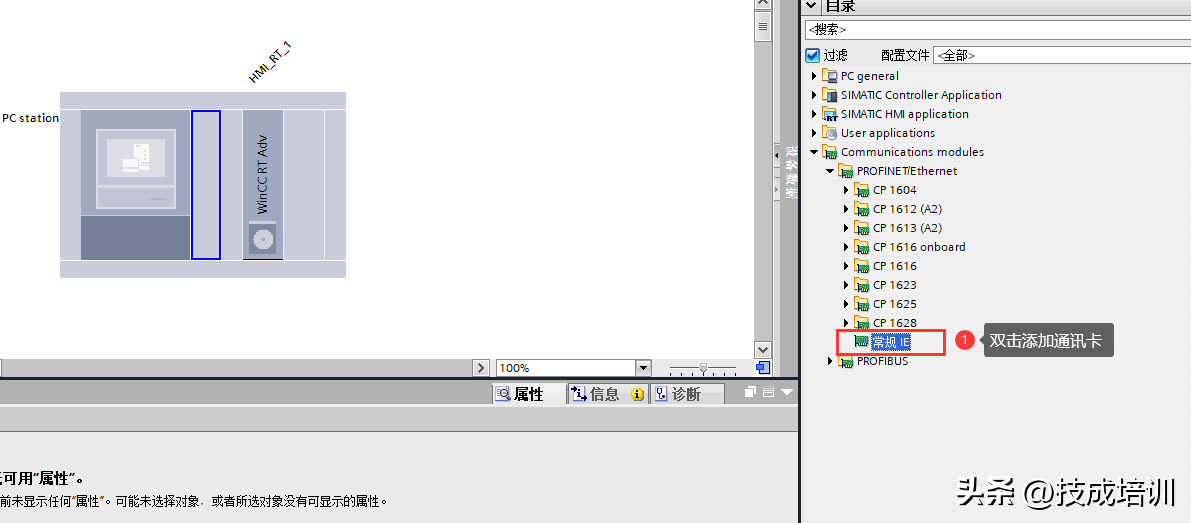

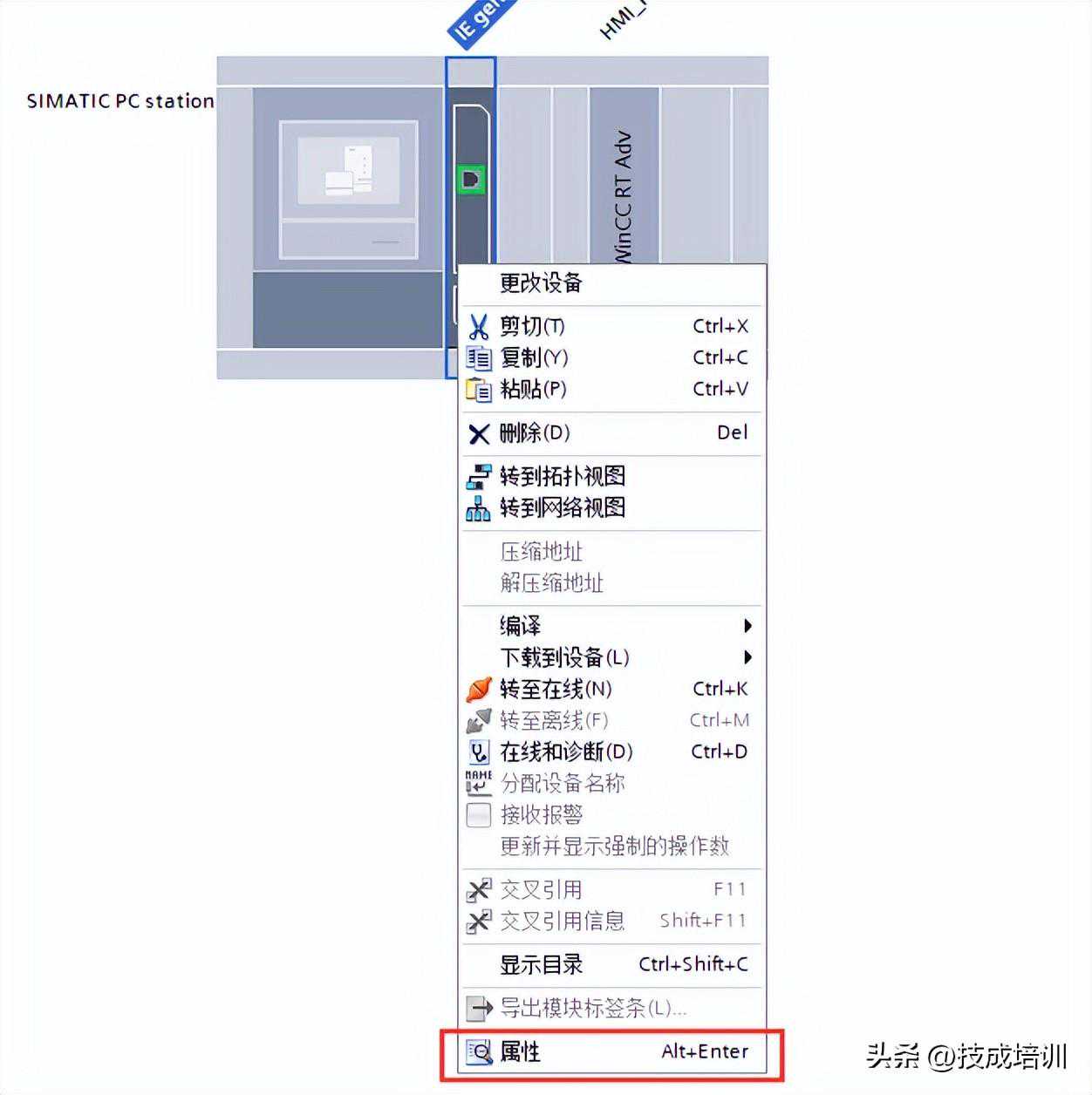

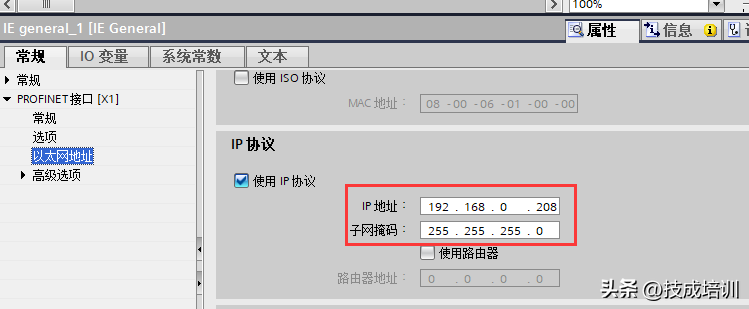

2.在右侧的目录中选择---常规IE，双击添加到插槽中（如下图）。

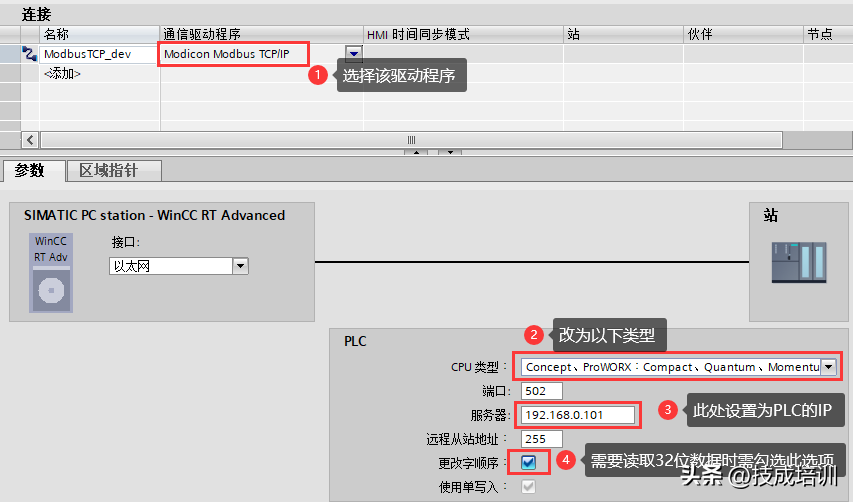

首选需要更改（名称可以默认，有多条连接时建议更改，此处我改为“ModbusTCP_dev”）“通讯驱动程序”---ModiconModbusTCP/IP；然后更改CPU类型，服务器IP，更改字顺序（该选项只针对32位数据，对16位数据无效，我们需要通讯32位数据时视情况勾选），操作如下图所示。
需注意通讯对象为其他设备时，需通过测试确定“更改字顺序”是否需要勾选。

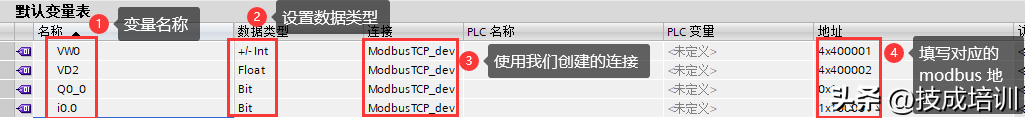

5.创建变量，创建自己需要通讯的变量，这里需要注意的是，V区对应是我们在程序中设置的起始地址，若设置的为VB0，那么40001对应的即使VW0（如果程序中设定的是VB100，那么40001对应的就是VW100），往后依次推算。输入点对应的1x，输出点对应的是0x。
设置好对应得数据类型，以及地址的对应关系（如下图）。

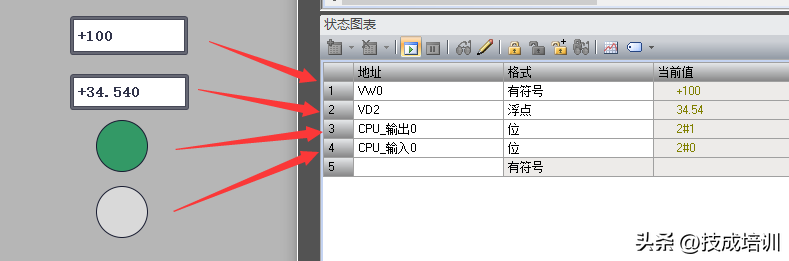

此处分别建立了VW0、VD2、、四个变量为例子。随后在画面中建立四个IO域关联变量（该过程不做赘述），运行项目后即可看到PLC对应的值（如下图所示）。
以上就是整个TIAWINCC与西门子200SmartPLC连接的步骤，文章中的2、3步骤可以省略，本文同样也适用于TIAWINCC连接其他第三方支持ModbusTcp通讯的设备，若内容如有错误请联系我们（技成科技—技术支持中心）。
