电工必备基础知识，整理得很全，很实用！

“电工技术”没有绝招，只有好学与热爱，精通电工必备的常识，是一名电工的基本准则。

本文内容是“史上最全面的电工常识”有电工必备基础知识、电工电路的符号字母大全、板用刀开关的选择、变频器维修检测常用方法、冰箱抽空加制冷液方法、低压电动机熔断器的选择与维护、以及最全面的电工实用经验公式,小编跟大家一起参考学习！

1、左零右火

2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N保护接地线双颜色（PE）

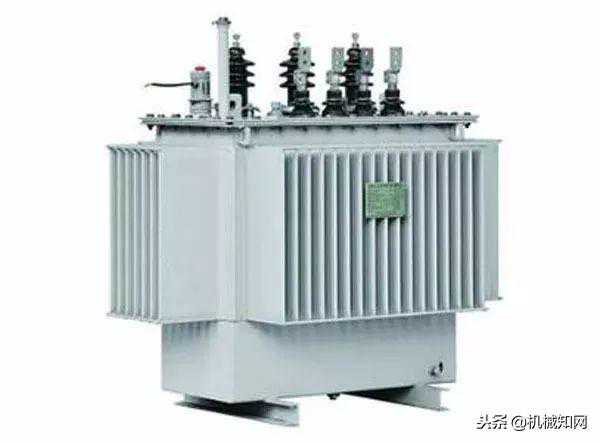

3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。

4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。

5、电压互感器二次线圈的额定电压一般为100V。

6、电压互感器的二次侧在工作时不得短路。因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。

7、电压互感器的二次侧有一端必须接地。这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。

8、电流互感器在工作时二次侧接近于短路状况。二次线圈的额定电流一般为5A

9、电流互感器的二次侧在工作时决不允许开路。

10、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。

12、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。

13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等

14、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。

15、低压配电装置与自备发电机设备的联锁装置应动作可靠。严禁自备发电设备与电网私自并联运行。

16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。

17、接设备时：先接设备，后接电源。

18、拆设备时：先拆电源，后拆设备。

19、接线路时：先接零线，后接火线。

20、拆线路时：先拆火线，后拆零线。

21、低压熔断器不能作为电动机的过负荷保护。

22、熔断器的额定电压必须大于等于配电线路的工作电压。

23、熔断器的额定电流必须大于等于熔体的额定电流。

24、熔断器的分断能力必须大于配电线路可能出现的最大短路电流。

25熔体额定电流的选用，必须满足线路正常工作电流和电动机的起动电流。

26、对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。

27、对于单台电动机，熔体额定电流≥（1.5-2.5）电机额定电流

28、熔体额定电流在配电系统中，上、下级应协调配合，以实现选择性保护目的。下一级应比上一级小。

29、瓷插式熔断器应垂直安装，必须采用合格的熔丝，不得以其他的铜丝等代替熔丝。

30、螺旋式熔断器的电源进线应接在底座的中心接线端子上，接负载的出线应接在螺纹壳的接线端子上。

31、更换熔体时，必须先将用电设备断开，以防止引起电弧

32熔断器应装在各相线上。在二相三线或三相四线回路的中性线上严禁装熔断器

33、熔断器主要用作短路保护

34、熔断器作隔离目的使用时，必须将熔断器装设在线路首端。

35、熔断器作用是短路保护。隔离电源，安全检修。

36、刀开关作用是隔离电源，安全检修。

37、胶盖瓷底闸刀开关一般作为电气照明线路、电热回路的控制开关，也可用作分支电路的配电开关

38、三极胶盖闸刀开关在适当降低容量时可以用于不频繁起动操作电动机控制开关，

39、三极胶盖闸刀开关电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上。

40、刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，

41、三极胶盖闸刀开关作用是短路保护。隔离电源，安全检修。

42、低压负荷开关的外壳应可靠接地。

43、选用自动空气开关作总开关时，在这些开关进线侧必须有明显的断开点，明显断开点可采用隔离开关、刀开关或熔断器等。

44、熔断器的主要作用是过载或短路保护。

45、电容器并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。46、

46、改善功率因数的措施有多项，其中zui方便的方法是并联补偿电容器。

47、墙壁开关离地面应1.3米、墙壁插座0.3米

48、拉线开关离地面应2-3米

49电度表离地面应1.4—1.8米

50、进户线离地面应2.7米

51、路，一，二级公路，电车道，主要河流，弱电线路，特殊索道等，不应有接头。

52、塑料护套线主要用于户内明配敷设，不得直接埋入抹灰层内暗配敷设。

53、导线穿管一般要求管内导线的总截面积（包括绝缘层）不大于线管内径截面积的40％。

54、管内导线不得有接头，接头应在接线盒内；不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。

55、管子为钢管（铁管）时，同一交流回路的导线必须穿在同一管内，不允许一根导线穿一根钢管。

56、一根管内所装的导线不得超过8根。

57、管子为钢管（铁管）时，管子必须要可靠接地。

58、管子为钢管（铁管）时，管子出线两端必须加塑料保护套。

59、导线穿管长度超过30米（半硬管）其中间应装设分线盒。

60导线穿管长度超过40米（铁管）其中间应装设分线盒。

61、导线穿管，有一个弯曲线管长度不超过20米。其中间应装设分线盒。

62、导线穿管，有二个弯曲线管长度不超过15米。其中间应装设分线盒。

63、导线穿管，有三个弯曲线管长度不超过8米。其中间应装设分线盒。

64、在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE)应为绿/黄双色线，中性线（N)线为淡蓝色；相线为65、L1－黄色、L2－绿色、L3－红色。单相供电开关线为红色，开关后一般采用白色或黄色。

66、导线的接头位置不应在绝缘子固定处，接头位置距导线固定处应在0.5米以上，以免妨碍扎线及折断。

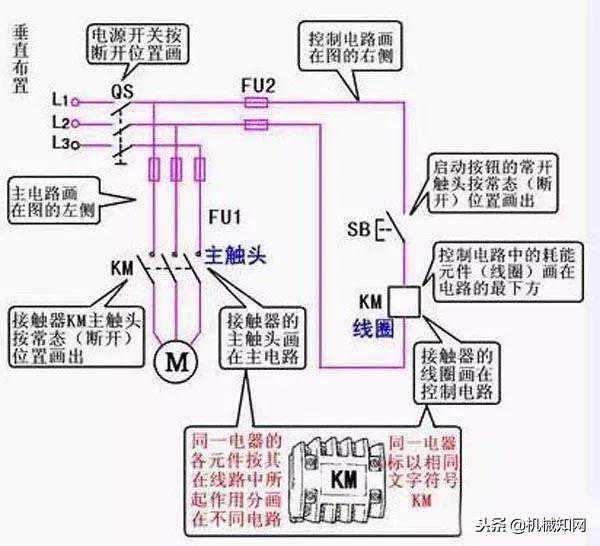

字符电路图符号大全：

AAT电源自动投入装置

AC交流电

DC直流电

FU熔断器

G发电机

M电动机

HG绿灯

HR红灯

HW白灯

HP光字牌

K继电器

KA(NZ)电流继电器(负序零序)

KD差动继电器

KF闪光继电器

KH热继电器

KM中间继电器

KOF出口中间继电器

KS信号继电器

KT时间继电器

KV(NZ)电压继电器(负序零序)

KP极化继电器

KR干簧继电器

KI阻抗继电器

KW(NZ)功率方向继电器(负序零序)

KM接触器

KA瞬时继电器；瞬时有或无继电器；交流继电器

KV电压继电器

L线路

QF断路器

QS隔离开关

T变压器

TA电流互感器

TV电压互感器

W直流母线

YC合闸线圈

YT跳闸线圈

PQS有功无功视在功率

EUI电动势电压电流

SE实验按钮

SR复归按钮

f频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器

KT——延时有或无继电器

SB——按钮开关Q——电路的开关器件

FU——熔断器

KM——接触器

KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器

KT——延时有或无继电器

SB——按钮开关

SA转换开关

电流表PA

电压表PV

有功电度表PJ

无功电度表PJR

频率表PF

相位表PPA

最大需量表(负荷监控仪)PM

功率因数表PPF

有功功率表PW

无功功率表PR

无功电流表PAR

声信号HA

光信号HS

指示灯HL

红色灯HR

绿色灯HG

黄色灯HY

蓝色灯HB

白色灯HW

连接片XB

插头XP

插座XS

端子板XT

电线电缆母线W

直流母线WB

插接式(馈电)母线WIB

电力分支线WP

照明分支线WL

应急照明分支线WE

电力干线WPM

照明干线WLM

应急照明干线WEM

滑触线WT

合闸小母线WCL

控制小母线WC

信号小母线WS

闪光小母线WF

事故音响小母线WFS

预报音响小母线WPS

电压小母线WV

事故照明小母线WELM

避雷器F

熔断器FU

快速熔断器FTF

跌落式熔断器FF

限压保护器件FV

电容器C

电力电容器CE

正转按钮SBF

反转按钮SBR

停止按钮SBS

紧急按钮SBE

试验按钮SBT

复位按钮SR

限位开关SQ

接近开关SQP

手动控制开关SH

时间控制开关SK

液位控制开关SL

湿度控制开关SM

压力控制开关SP

速度控制开关SS

温度控制开关辅助开关ST

电压表切换开关SV

电流表切换开关SA

整流器U

可控硅整流器UR

控制电路有电源的整流器VC

变频器UF

变流器UC

逆变器UI

电动机M

异步电动机MA

同步电动机MS

直流电动机MD

绕线转子感应电动机MW

鼠笼型电动机MC

电动阀YM

电磁阀YV

防火阀YF

排烟阀YS

电磁锁YL

跳闸线圈YT

合闸线圈YC

气动执行器YPAYA

电动执行器YE

发热器件(电加热)FH

照明灯(发光器件)EL

空气调节器EV

电加热器加热元件EE

感应线圈电抗器L

励磁线圈LF

消弧线圈LA

滤波电容器LL

电阻器变阻器R

电位器RP

热敏电阻RT

光敏电阻RL

压敏电阻RPS

接地电阻RG

放电电阻RD

启动变阻器RS

频敏变阻器RF

限流电阻器RC

光电池热电传感器B

压力变换器BP

温度变换器BT

速度变换器BV

时间测量传感器BT1BK

液位测量传感器BL

温度测量传感器BHBM

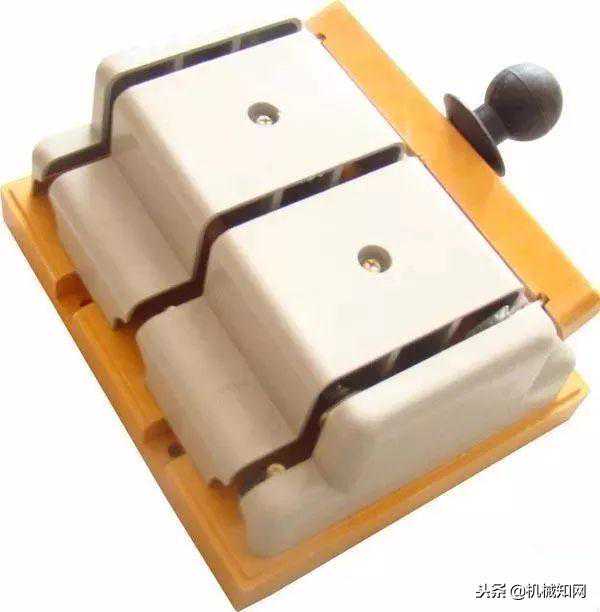

1、结构形式的选择

根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式。仅用来隔离电源时，则只需选用不带灭弧罩的产品；如用来分断负载时，就应选用带灭弧罩的，而且是通过杠杆来操作的产品；如中央手柄式刀开关不能切断负荷电流，其他形式的可切断一定的负荷电流，但必须选带灭弧罩的刀开关。此外，还应根椐是正面操作还是侧面操作，是直接操作还是杠杆传动，是板前接线还是板后接线来选择结构形式。

HD11、HS11用于磁力站中，不切断带有负载的电路，仅作隔离电流之用。

HD12、HS12用于正面侧方操作前面维修的开关柜中，其中有灭弧装置的刀开关可以切断额定电流以下的负载电路。

HD13、HS13用于正面操作后面维修的开关柜中，其中有灭弧装置的刀开关可以切断额定电流以下的负载电路。

HD14用于动力配电箱中，其中有灭弧装置的刀开关可以带负载操作。

2、额定电流的选择

刀开关的额定电流，一般应不小于所关断电路中的各个负载额定电流的总和。若负载是电动机，就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时，如果刀开关能通以某一最大短路电流，并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象，则这一短路峰值电流就是刀开关的电动稳定性峰值电流)。如有超过，就应当选用额定电流更大一级的刀开关。

在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。

1、静态测试

a.测试整流电路

找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

b.测试逆变电路

将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障。

2、动态测试

在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点：

a.上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

b.检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

c.上电后检测故障显示内容,并初步断定故障及原因。

d.如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。

e.在输出电压正常（无缺相、三相平衡）的情况下，带载测试。测试时，zui好是满负载测试。

3、故障判断

a.整流模块损坏

一般是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

b.逆变模块损坏

一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。在确定无任何故障下，运行变频器。

c.上电无显示

一般是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，也有可能是面板损坏。

d.上电后显示过电压或欠电压

一般由于输入缺相，电路老化及电路板受潮引起。找出其电压检测电路及检测点，更换损坏的器件。

e.上电后显示过电流或接地短路

一般是由于电流检测电路损坏。如霍尔元件、运放等。

f.启动显示过电流

一般是由于驱动电路或逆变模块损坏引起。

g.空载输出电压正常,带载后显示过载或过电流

该种情况一般是由于参数设置不当或驱动电路老化，模块损伤引起。

对于制冷设备的维修，抽空是一般故障的第二步骤检修。第一是打压(不包括换压缩机或换管)。在确定管路不漏的情况下，下一步就是抽空。常用方法有两种：

1、用真空泵抽空。也可以用一个压缩机来代替真空泵，只是抽空的时间要比用真空泵长一些，因为相对而然(言)压缩机的排气两(量)要比真空泵小一些。在冰箱上的工艺管上接一个带有压力表的工作阀，一头焊在压缩机上，另一头用一个加液管连接在真空泵上,打开表的法(阀)门，开动真空泵或外接的压缩机，开始抽空，当真空泵上的排气口没有气体排出时，抽空完毕。

2、用自身的压缩机来自身抽空。这个方法很适合外出修理，不用带真空泵。方法是：如果原机上的过滤器是双尾的，打开工作口(原来是焊死的)，开动压缩机，会有很多空气从这个口排出，当这个口没有气体排出时，用手堵住这个口，拔掉电源。(一定要注意安全)打开加液法门，向系统充如制冷液，当过滤器的工作口有气体排出时，用钳子夹死这个口，后用气焊封死这个口。

加制冷液：制冷液加液管表阀都连接好后，打开加液法门，段开(拧松)加液管的一头，当管头处有制冷液排出时，拧紧法兰。打开压缩机上的表阀，zui好把制冷液钢瓶倒过来加液态的。当表压显示4公斤压力时，关闭加液阀。给冰箱通电，这时表的压力随着机器的工作而下降。当表针稳定时看一下压力，一般在零点三到零点8之间都属于正常压力。静态加4公斤的依据是冰箱的低压压力静止时的压力是工作时的4倍。随着冰箱的工作时间增加，箱内的温度一直往下降，正常的充注量时，运转一段时间后回气管上应该接结露，过滤器的温度和环境温度差不多或手摸比较热为正好。如果回气管上结霜说明制冷液加多了，打开加液阀放掉一些，要慢些，边放边观察回气管，看到霜化了就关加液阀。如果运转很长时间回气管上温度还是不凉或无露，打开加液阀，补充一些制冷液。

实践证明，熔断器对于低压电动机的相间短路、单相短路故障和过载是简单而有效的保护装置。但如果熔断器的型式和参数选择不当或使用维护不利，同样达不到预期的保护。

掌握实用的计算公式是电气工作者应具备的能力，但公式繁多应用时查找不方便，下面将整理和收集的一些常用的实用公式和口诀整理出来，并用实例说明和解释。

1、照明电路电流计算及熔丝刀闸的选择

口诀：白炽灯算电流，可用功率除压求；

日光灯算电流，功率除压及功率因数求（节能日光灯除外）；

刀闸保险也好求，一点五倍额定流；

说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1，用功率P单位瓦除以电压等于其额定电流。日光灯为电感性负荷，其功率因数cosΦ为0.4-0.6（一般取0.5），即P/U/cosΦ=I。

解：已知U=220V,总功率=2200W

总电流I=P/U=2200/220=10A

选刀闸：QS=I×(1.1~1.5)=15A

选熔丝：IR=I×(1.1~1.5)=10×1.1=11A

(取系数1.1)

QS--------刀闸

IR---------熔丝

答：电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。

解：已知U=220V,cosΦ=0.5，总功率=440W

总电流I=P/U/cosΦ=440/220/0.5=4A

选刀闸：QS=I×(1.1~1.5)=4×1.5=6A

选熔丝：IR=I×(1.1~1.5)=4×1.5=6A

答：电路的总电流为4A,刀闸选用6A,熔丝选用6A。

2、380V/220V常用负荷计算

口诀：

三相千瓦两倍安，热，伏安，一千乏为一点五

单相二二乘四五，若是三八两倍半。

说明：三相千瓦两倍安是指三相电动机容量1千瓦，电流2安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1.5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦，电流为4.5安，380V单相电焊机1千伏安为2.5安培。

解：已知U=380VcosΦ=0.85n=0.95P=14千瓦

电流I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安)

答：电流为28安培。

解：已知U=380VP=10千瓦

电流I=P/(×U)=10/(1.73×0.38)=15.21（安）

答：电流为15安。

解：已知U=380VS=20KWA

电流I=S/(×U)=20/(1.73×0.38)=30.45(安)

答：电流为30安培。

解：已知U=0.4千伏Q=12KVAR

电流I=Q/(×U)=12/(1.73×0.4)=17.3(安)

答：电流为17.3安培。

解：已知U=220VP=1000瓦

电流I=P/U=1000/220=4.5(安)

答：电流为4.5安培。

解：已知U=380VS=28千伏安

电流I=S/U=28/0.38=73.6(安)

答：电流为73.6安培。

说明：以上计算单相设备电压为220V，功率因数cosΦ=1，电流为容量的4.5倍，单相设备电压为380V,如电焊机和行灯变压器之类负载，其电流为容量的2,5倍。

口诀：

说明：总用电设备是指工厂所有设备功率之和，同时率是指同时间投入运行的设备实际容量与用电设备容量的比值，一般选约为0.7

功率因数：一般选0.8-0.9

效率：一般为0.85-0.9

电力变压器容量=用电设备总容量×同时率/用电设备的功率因数×用电设备效率

同时率600千VA÷700千VA=0.86

电力变压器容量=（700×0.86）/（cosΦ=0.85×0.85）

=600/0.722=830千VA

注：如功率因数为0.95，效率为0.9，其容量为：

电力变压器容量=（700×0.7）/（cosΦ=0.95×n=0.9）

=490/0.855=576千VA

如：功率因数=0.7，n=0.9同时率为0.75，求容量。

电力变压器容量=（700千VA×0.75）／（0.7×0.9）

=525／0.63=833千VA

综合上述分析功率因数越低电力变压器选用越大，反之越小，总结必须提高功率因数才能达到节能降耗目的。

口诀：

说明：有的企业忽视了功率因数的高低，功率因数低可导致企业用电的成本增加，为了减少用电成本，功率因数必须达到0.9，关于功率因数的如何提高，将在下一节如何计算补偿功率因数的提高论述。

口诀中：功率因数怎样求，可看有功和无功电表求，计算当月用电量即可求出功率因数来，有的企业工厂配电系统未装功率因数表，功率表，没有无功补偿设备，只是配装了电压表、电流表、有功电度表、无功电度表，所以计算功率因数较为困难，可通过有功电度表当月的用电量千瓦/时和无功电度表Kvar/时，计算当月的功率因数。

解：cosΦ=有功/=1000/

=1000/1044=0.957

若有功电度用1000千瓦/时，无功电表用750Kvar/时，求当月的功率因数cosΦ。

cosΦ=有功/=1000/

=1/1.22=0.81

注：企业无功补偿的功率因数一般在0.7-0.85，有的在0.65以下，电动机功率越小，功率因数降低，大马拉小车，功率因数低，一般感应电机所占cosΦ70%，电力变压器占20%，导线占10%。

如配电屏上有功率因数表可以直接看出，或由配电屏上得电压表，电流表和功力表的指示数计算出瞬时功率因数

即：cosΦ=P/(×U×I)

式中P为功率表（千瓦），U为电压指示数（千伏0.38KV），I为电流表指示数（安）。

口诀：

说明：交流接触器是接通和断开电动机负载电流的一种控制电器，一般交流接触器的额定电流按电动机额定电流的1.3-2倍选择，口诀中，电动机选接流，两倍额定电流求，是指电动机选择交流接触器的额定电流按电动机额定电流的2倍。选择口诀中的电动机，选热元件，一点二倍额流算，一倍额流来整定，过载保护有保证，是指电动机热元件其额定电流按电动机额定电流的1.2倍选择，按电动机1倍额定电流整定是电路的过载保护。

解：（1）经验口诀公式：10千瓦×2=20（安）

（2）已知U=380VP=10千瓦cosΦ=0.85n=0.95

电流I=P/(×U×cosΦ×n)

=10/(1.73×0.38×0.85×0.95)=20(安)

选择交流接触器：KM=Ke×（1.3-2）=20×2=40（安）

选CJ10--40

选热元件：FR=Ic×（1.1~1.25）=20×1.25=25(安)

选JR16—20/30，JR按20安整定

答：电动机电流为20安培，选40安接触器，热元件额定电流为25安，整定到20安。

口诀（一）：

十下五，百上二，二五三五四三界，七零、九五两倍半，裸线加一半，铜线升级算，穿管温度八、九折。

说明：十下五是指导线截面在10平方毫米以下，每平方毫米的安全电流为5安培；百上二是指导线截面在100平方毫米以上，每一平方毫米安全电流为2安培；二五三五四三界是指导线截面在16平方毫米、25平方毫米，每1平方毫米安全电流为4安培，导线截面在35平方毫米和50平方毫米，每1平方毫米安全电流为3安培；七零、九五两倍半是指每1平方毫米的安全电流为2.5安培；裸线加一半，铜线升级算是指截面的裸导线，可按绝缘导线乘以1.5倍计算安全电流，同截面的铜导线按铝导线大一线号等级计算安全电流；穿管温度八、九折是指导线穿管乘系数0.8，高温场所实用乘以系数0.9。

口诀二：

二点五下整九倍，升级减一顺序对，三十五线乘以三点五，双双成组减半倍，高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记。

说明：口诀中的二点五下整九倍，升级减一顺序对是指导线截面在2.5平方毫米，每1平方毫米的安全电流为9安培，导线截面从2.5平方毫米以上，即4平方毫米开始线号每增大一等级，其安全电流减小1安培，直至2.5平方毫米为止；三十五线乘以三点五，双双成组减半倍是指导线截面35平方毫米每1平方毫米安全截流量为3.5安培，35平方毫米以上的导线，两个等级的线号为一组，安全电流减0.5安培，依次往上推算；高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记是指导线穿管两条线应乘系数0.8，导线穿管三条线乘以系数0.7，导线穿管4条线乘以系数0.6。

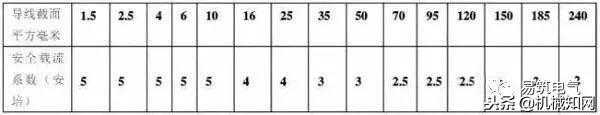

注意：以上口诀（一）、（二）是以铝绝缘导线，温度25度为准。口诀（一）导线截面安全电流系数表：

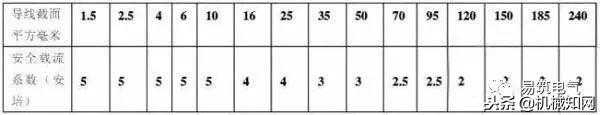

口诀（二）导线截面安全电流系数表：

口诀：

电动机选导线，截面系数加减算，二点五，二、四为三，六上均五，往上算，百二返百，升级减，线大容小一级选。

说明：380V三相异步电动机选择导线截面是电工工作中经常遇到的问题，可根据此口诀选择导线截面。口诀是以铝绝缘导线为准，使用铜绝缘导线时可按同截面的铝导线小一线号的截面为铜导线的载流量，考虑导线穿管及高温场所的使用。

二点五，二是指2.5平方毫米导线加上系数2为电动机容量，即2.5+2=4.5（千瓦），2.5平方毫米的绝缘铝导线可供4.5千瓦及以下的电动机使用。若使用铜绝缘导线时可选1.5平方毫米的铜绝缘导线；四二为三是指4平方毫米的导线加系数3为电动机容量，即4+3=7（千瓦），可供7千瓦电动机使用；六上均五，是指6平方毫米以上的截面导线加系数均为5。

例如：6平方毫米加系数5=6+5=11（千瓦），10平方毫米+5=15（千瓦），16平方毫米+5=21（千瓦），25平方毫米+5=30（千瓦），35平方毫米+5=40（千瓦），50平方毫米+5=55（千瓦），70平方毫米+5=75（千瓦），95平方毫米+5=100（千瓦）。

百二返百，升级减，线大容小一级选是指导线截面120平方毫米可供100千瓦三相380伏供电电动机使用，导线截面在120平方毫米以上，按线号截面小一等级计算电动机容量。

例如：120平方毫米绝缘铝导线可供100千瓦电动机容量；150平方毫米绝缘铝导线可供120千瓦电动机容量；185平方毫米绝缘铝导线可供150千瓦电动机容量；240平方毫米绝缘铝导线可供185千瓦电动机容量使用；由于电动机集肤效应，导线截面越大，其电流系数越小。

口诀：

架空线路选截面，荷距系数相乘算，三相荷距系乘四，单相荷距二十四，得数除以1.7，即得铜线截面积。

说明：低压架空线路安装选择导线截面是电工工作中经常遇到的实际问题，导线截面选择大了造成浪费，投资高，导线截面选小了，不能满足于供电安全和供电电压质量要求，导线截面按口诀选择能满足于电压损失5%的供电安全要求。

口诀中，架空线路选截面，荷距系数相乘算是指导线截面，求出送电员荷距，再乘以系数即为应选择的导线；三相荷距系乘四，单相荷距二十四是指三相四线制供电，三相380伏，求出员荷距再乘以系数4为应选择的导线截面，单相220伏供电，求出员荷距再乘以系数24为应选择的导线截面，选用铜线时，可按求出的导线截面除以1.7即为铜线截面。

解：三相四线制供电

S=P×系数×M

=30×4×0.2

=24平方毫米

铜线S=铝线S/1.7=24/1.7=16平方毫米

S——导线截面

M——员荷距（千瓦/公里）

答：导线截面选用铝导线25平方毫米，选铜导线为16平方毫米。

解：S=4

S=4×40×0.35

S=56平方毫米，整定为70平方毫米

铜线=70/1.7=41.1平方毫米，整定为50平方毫米

答：选70平方毫米铝导线或50平方毫米铜线

解：S=系数×P×M

S=24×20×0.1

S=48平方毫米，整定为50平方毫米

铜线=50/1.7=29.4平方毫米，整定为35平方毫米

注：根据上述经验口诀，基本符合，按导线选择原则的按电压损失系数，按经济密度选择系数基本达到供电技术的要求，要达到完整理想选择，请查阅有关资料。

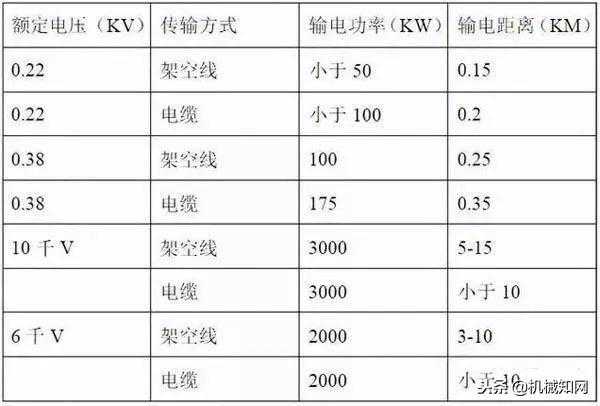

根据不同的额定电压推荐不同的输出容量输电距离：

铝芯纸绝缘、聚氯乙烯绝缘铠装电缆和交联聚乙烯绝缘电缆

在空气中（25℃）长期允许载流量

注：

电缆长期允许载流量及其校正系数铝芯绝缘、聚氯乙烯绝缘、铠装电缆和交联聚氯乙烯绝缘电缆长期允许载流量直接埋在地下时（25℃）土壤热阻系数为80℃cm/w

注：
