ABB变频器ACS1000系列简介
CS1000中压变频器是ABB工业变频器系列产品的成员，能充分满足客户工业应用的诸多需求。
ABB实力强劲的工业变频器系列产品结合客户所需的诸多特性与功能，可助其轻而易举地抓住商机，大展身手。通过将变速过程控制需求融入灵活而全面的变频器解决方案，客户将大大改善生产过程。ABB工业变频器是ABB卓越性能、专业技术品质的标杆。
ABB工业变频器涵盖的功率和电压范围很广：电压最高13.8kV、功率最高100MW。变频器采用ABB直接转矩控制(DTC)的核心技术，可实现高质量的过程控制。
ABB工业变频器的应用十分广泛，应用领域如采矿、水泥、电力、化工、石油和天然气、水和水处理、船舶、食品和饮料等。
ABB变频器ACS1000系列的诸多优势（1）节能：ABB中压变频器基于客户生产过程的需求驱动电机，而非全速驱动，确保优化功耗和过程效率。这样，客户可以实现节能，有效减少碳排放。
（2）更适合客户的应用：ACS1000非常适合各行各业的标准应用。它具有一系列预制解决方案，可以控制各种应用，如泵、风机、传送带、挤出机和压缩机等，即便在恶劣环境下也不例外。
（3）灵活的设计易于集成：客户可以轻而易举地将ACS1000集成到系统。变频器可配置集成或外置变压器。由于结合灵活的设计理念，因而不必进行昂贵的谐波分析或安装电网滤波器。
（4）电机兼容性：由于采用集成输出正弦波滤波器，客户可驱动标准感应电机、改造老旧电机和使用更长的电机电缆。符合行业标准的接地配置使得ACS1000适用于地下采矿等特殊应用。
（5）成熟的设计确保高可靠性：由于采用简单的无熔断器设计，可确保日常运营的可用性。使用数量少可靠性高的部件有助于延长变频器的正常运行时间和使用寿命。借助变频器的失电跨越功能，可以进一步提高可靠性。
（6）高质量的过程控制提高生产率：借助ABB的DTC技术降低能耗并提高生产效率。变频器的控制在任何情况下都是即时和平稳的，确保更佳产出和生产率。
（7）确保人身安全：ACS1000采用防电弧设计，能使客户的人员及货物免受危险电弧的损害。通过认证的安全功能特性与集成的直流接地开关确保系统安全可靠。
（8）易于维护保养：可从正面轻松检修所有组件，确保ACS1000的维护保养简单而顺畅。不但拥有强大的本地诊断工具，客户还可以方便的使用远程监控工具。
ABB变频器ACS1000系列简单的传动系统集成（1）比想象的还要简单
由于设计灵活性及先进的软件工具，ACS1000可轻松集成到客户的流程与系统中。
（2）变压器灵活性
通过集成或外置变压器可以将ACS1000连接到电网。集成变压器型ACS1000i使安装和调试尤为快速简单(三线进—三线出)。使用外置变压器可以减少耗散到电气室的热量，同时降低用于购置通风系统的成本。
（3）简单的电机连接
对于客户的新设施或现有设施而言，借助标准配置的正弦波输出滤波器，变频器可轻松驱动普通感应电机。
（4）灵活的控制系统接口
ABB提供多种通讯接口，能连接至更高级别的过程控制器。ACS1000可安装所有主流的现场总线适配器，易于集成，并且可以按照客户的特定要求监视和控制不同的过程数据。
ABB变频器ACS1000系列借助变频器系统提高效率（1）一体化方案
ABB致力于为客户提供业务支持，针对各个行业的应用提供变频器系统解决方案。包括中压变频器、电机和变压器在内的针对特定客户的变频器系统，ABB可将其作为交钥匙解决方案开发，充分满足客户的个性化需求。
（2）优化的性能
为确保设计的完整性及设备的更优组合，ABB产品进行了综合试验，确保产品性能适应不同应用。
（3）一体化服务
ABB产品及服务的联合效应为的是达成客户预期。我们提供的电机-变频器解决方案可以满足客户的技术与商业需求，从报价直至交付和服务等，贯穿整个产品生命周期。
（4）电机
借助ABB针对客户应用设计的感应电机，客户将能受益于它的通用性、高可靠性和简单性。
（5）变压器
ABB可提供各种容量的整流变压器，可室内或室外安装。变压器特别针对与变频器的搭配使用而设计，可以使变频器适应供电网络，实现变频器与供电网络之间的隔离。
ABB变频器ACS1000系列技术特点1、系统设计灵活性
ACS1000可配置外置或集成输入变压器，每种配置都能提供独特优势。
（1）外置变压器：根据客户需求，可以提供带外置输入变压器的ACS1000。采用灵活的设计理念，变压器可以室外安装，可以使用油浸式变压器。
（2）集成变压器：ACS1000可配置集成干式变压器，并可选配输入接触器，以方便安装和调试。
（3）冷却系统：ACS1000提供风冷型和水冷型，水冷型可以提高总体效率，并更大限度减小耗散到电气室的热量，不必配备额外的通风系统。
2、可靠、高效的部件
ACS1000采用简单而成熟的设计，可确保实现运营的高可靠性。
（1）高效的拓扑结构：三电平逆变器，不需要功率半导体的串联或并联，是一种更简单、更可靠的变频器拓扑结构。
（2）IGCT半导体：ACS1000使用被称为IGCT(集成门极换流晶闸管)的功率半导体。IGCT是大功率中压应用的优秀开关。使用IGCT，部件数量降低，变频器更可靠。
（3）无熔断器：变频器设计不需要任何中压电力熔断器。熔断器被公认为不可靠、昂贵且易老化。ACS1000和ACS1000i使用专用的IGCT替代熔断器，为变频器提供了更快速、更可靠的保护。
（4）长寿命的电容器：ACS1000及ACS1000i使用了先进、环保、长寿命的金属箔电容替代使用寿命较短的电解电容器。
（5）失电跨越：DTC的一个独到的特性在于其跨越短暂的电网电压掉电的能力，这样在绝大多数情况下，运行不会受到电网电压瞬间跌落影响。
3、电网侧友好性
根据电网情况，ACS1000变频器可配备12或24脉波二极管整流器，其满足IEEE、IEC及EN规定中对电流与电压谐波失真的严格要求。在使用一个新变频器时，这就无需配置昂贵的谐波分析或安装电网滤波器。
（1）输出正弦滤波器—特别适用于标准电机以及改造应用
对于中压电机而言，变频器拓扑结构引起的电压反射以及共模电压是一个令人担忧的问题。它可以产生过大的绝缘应力及有害的轴承电流。而两者均具有潜在的灾难后果。如果不采取进一步的防范措施，电机还要承受因逆变器元件开关带来的额外谐波发热。
借助ACS1000独特的输出正弦滤波器，所有这些有害的影响均被彻底消除；作为变频器的一部分，输出正弦滤波器能为电机提供良好的电压与电流波形。
（2）适用于改造项目：ACS1000适用于现有电机的改造项目，且适合于需要很长电机电缆的应用。
4、使用DTC获得强大的性能
可靠的过程控制，再加上低能耗，使ACS1000具备优异性能。ACS1000变频器的电机控制平台是ABB备受赞誉的直接转矩控制(DTC)平台。它提供了从零速至满速,快速的无级控制，即使在没有编码器的情况下，也能在整个速度范围内以高速度精度提供满转矩。
5、高等级的人员安全
电弧可能给人员和设备带来危险。对于可能发生较大的危险性电弧故障电流的系统，尤其需要注意。ACS1000中压变频器符合IAC电弧控制相关规定，确保人员安全。对于更大的电弧电流，变频器机柜可配备卸压盖。ACS1000可选配ABB的ArcGuardSystem?，用于快速电弧检测。
ABB变频器ACS1000系列各种型号热量直接由冷却水带走，无需额外的通风系统，更大限度提高系统效率。
ABB变频器ACS1000系列水冷型

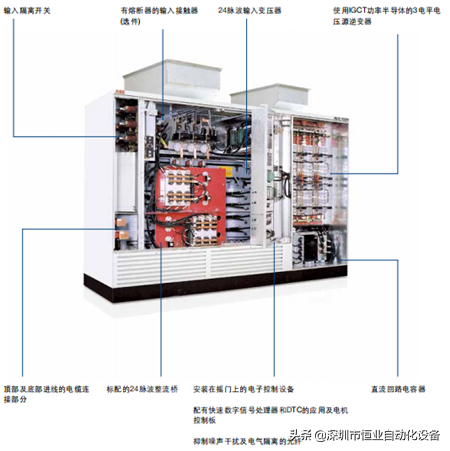

集成变压器型ACS1000可轻松安装，简化将变频器集成到客户系统的过程
ABB变频器ACS1000i系列风冷型集成变压器

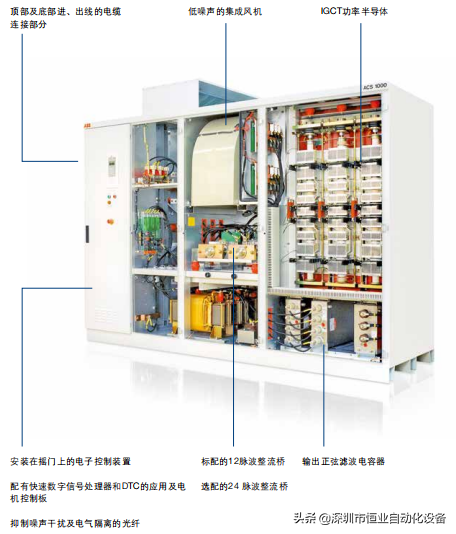

占地空间小、散热量小，可降低空间和通风要求
ABB变频器ACS1000系列风冷型外置变压器
ABB变频器ACS1000系列的应用场合水泥矿山：传送带、破碎机、磨机、矿井提升机和泵
化工、石油及天然气：泵、压缩机、挤出机、搅拌机及鼓风机
冶金：风机和泵
船舶：风机、泵、压缩机、推进器
发电：风机、泵、传送带及磨煤机
水行业：泵
食物和饮料：风机、泵、轧糖机
其他应用：测试台及风洞
