最近有个朋友向我咨询关于PLC输入输出点不够时的处理方法。
今天为大家介绍一下PLC的矩阵。
PLC的矩阵常见于键盘输入，除尘器的脉冲阀输出；
一般指：输入输出点很多，但是控制功能不是很复杂，如果是一对一输出的话必须使用中型甚至大型PLC的从站拓展功能，但是中大型PLC的价格又很贵，性价比不高。小型PLC的IO点又不够，这种情况下我建议使用矩阵功能。
当然，矩阵功能有利有弊；
优点当然是：节约输入输出点，节约成本。
缺点是：增加PLC的输入输出回路接线，使得本身很简单的PLC系统变得复杂了一点，如果线路出现问题，也延长了查找故障的时间。
那么什么是矩阵？
这就是矩阵，由m×n个数排成的m行n列的数表称为m行n列的矩阵，简称m×n矩阵。
好吧，我不是为大家普及数学知识的，所以让我们开门见山；
那就对于PLC而言，分为输入矩阵和输出矩阵。
一输入矩阵举例来说：

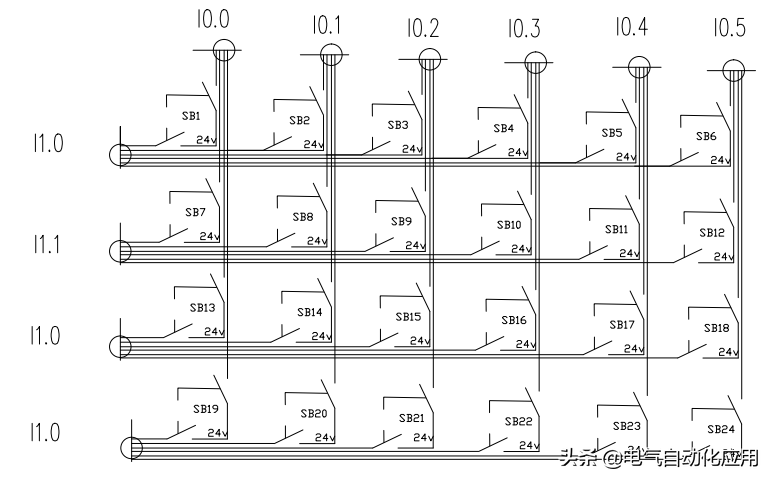

如图：SB1-SB24为24个输入，通过矩阵的形式，PLC只需要使用10个点，节约了14个点，矩阵点数越多节约的点数越多。当SB1按钮按下时，和同时为TRUE，依此类推；

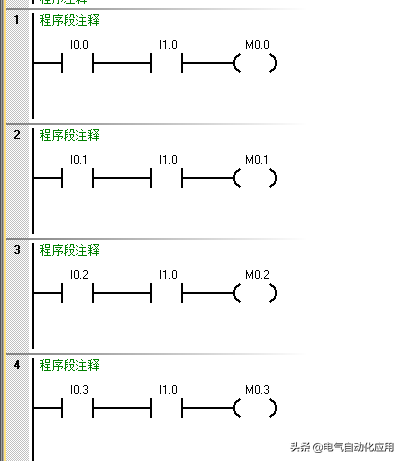

程序也需要修改一下，当相对来说很简单：
需要使用中间变量，例如，当同时检测到和时可以输出，一次类推，所以虽然检测的是I点，程序中默认的却是中间点（M点，V点或者DB点）。
SB1按钮对应，SB2按钮对应依此类推。
当然，除此之外，输入还有多种方式可以实现减少I点
比如说分组输入

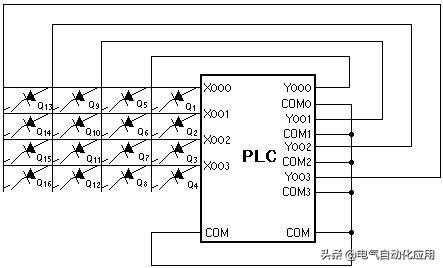

上图所示为4×4矩阵输入电路，它使用PLC的四个输入点（X000～X003）和四个输出点（Y000～Y003）来实现16个输入点的功能，特别适合PLC输出点多而输入点不够的场合。当Y000导通时，X000～X003接受的是Q1～Q4送来的输入信号；当Y001导通时，X000～X003接受的是Q5～Q8送来的输入信号；当Y002导通时，X000～X003接受的是Q9～Q12送来的输入信号；当Y003导通时，X000～X003接受的是Q13～Q16送来的输入信号。将Y000的常开点与X000～X003串联即为输入信号Q1～Q4；将Y1的常开点与X000～X003串联即为输入信号Q5～Q8；将Y002的常开点与X000～X003串联即为输入信号Q9～Q12；将Y003的常开点与X000～X003串联即为输入信号Q13～Q16。
大家可以根据需要灵活多变。
二输出矩阵输出矩阵道理和输入矩阵类似，但有一些差异；
一常规的输出矩阵；
上图为13*6矩阵，共19个输出电总计可以控制78个输出，性价比非常高。
也是通过矩阵的“行”和“列”同时输出配合控制的方式完成的，即通过外部输出回路，使得1个控制终端需要两个输出协同工作才有效，例如A1阀需要和同时输出才能打开。
程序和输入矩阵程序大体一致。
那么上面的矩阵是13*6矩阵共计控制78个输出。在一些特定环境下，我们也可以看到一些更具性价比的矩阵。
比如说4*2矩阵控制32个输出阀，就是输出的“0”和“1”都起作用，这种形式的矩阵我们可以在除尘器的脉冲法控制上看到。
除尘器的脉冲阀是一种常用的控制方式，即在除尘器运行的时候，所有的脉冲阀按照设定的规律循环往复，连续不间断的打开，关闭。
这种方式6个输出Q点或者Y点可以共计控制32个电磁阀。
节约了大量的输出电，但代价就是接线非常复杂。一旦出现问题很难短时间内判断原因。

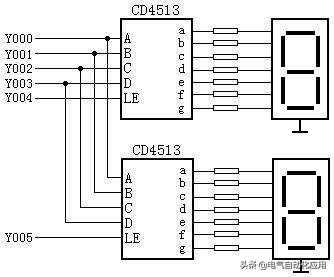

初次之外还有一些其他的方式大家掌握了远离按照需求可以随机应变。
好吧，你们看懂了吗？看懂的点个赞吧！
