AOP设置
控制设置
在该菜单中可以确定LOCAL模式中各控制键的设置，参见章节“操作/通过操作面板进行控制/通过操作面板进行操作”。
显示设置
菜单“显示设置”可设置显示屏亮度、背光强度和对比度。
定义操作屏幕
菜单“自定义操作屏幕”实现了五个操作屏幕的切换。您可以在其中设置哪些参数可以显示在显示屏上。

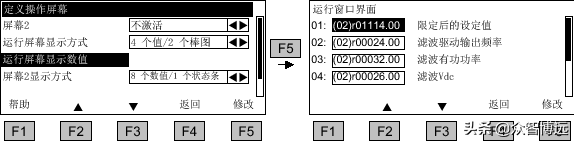

图片:定义操作屏幕

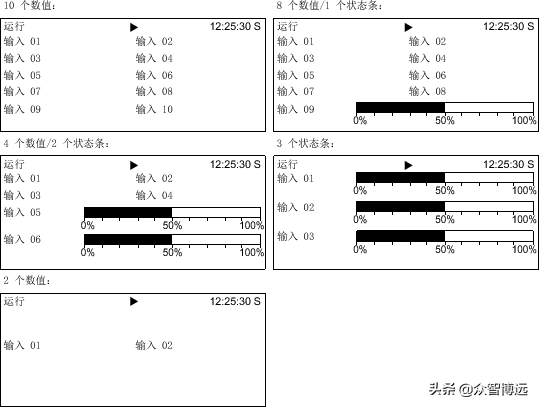

下面的示意图展示了在不同的操作屏幕中条目的布局方式：
图片:不同操作屏幕中条目的位置
运行窗口界面的信号列表
下表中列出了运行窗口界面中几个比较重要的信号，以及这些信号的标准值、快速调试时的缺省设置。
驱动对象VECTOR
列表:运行窗口界面的信号列表-驱动对象VECTOR
信号
参数
缩写名
单位
标定(100%=)参见下表
出厂设置（编号）
斜坡函数发生器前的转速设定值
(1)
r1114
NSOLL
rpm
p2000
输出频率
(2)
r0024
F_AUS
Hz
标准频率
经过滤波的功率
(3)
r0032
PWIRK
kW
r2004
经过滤波的直流母线电压
(4)
r0026
U_DC
V
p2001
经过滤波的转速实际值
(5)
r0021
N_IST
rpm
p2000
经过滤波的电流实际值
(6)
r0027
I_IST
A
p2002
电机温度
(7)
r00351)
T_MOT
°C
p2006
变频器温度
(8)
r0037
T_功率单元
°C
p2006
经过滤波的转矩实际值
(9)
r0031
M_IST
Nm
p2003
经过滤波的变频器输出电压
(10)
r0025
U_AUS
V
p2001
用于诊断目的
经过滤波的转速设定值
r0020
NSOLL
rpm
p2000
经过滤波的调制系数
r0028
AUSST
%
标准调制系数
磁通电流分量
r0029
IDIST
A
p2002
转矩电流分量
r0030
IQIST
A
p2002
变频器过载
热过载系数
r0036
LTI2T
%
100%=断路
电机编码器转速实际值
r0061
N_IST
rpm
p2000
滤波后的转速设定值
r0062
NSOLL
rpm
p2000
滤波后的转速实际值
r0063
N_IST
rpm
p2000
调节误差
r0064
NDIFF
rpm
p2000
转差频率
r0065
FSCHL
Hz
标准频率
输出频率
r0066
F_AUS
Hz
标准频率
输出电压
r0072
UIST
V
p2001
调制度数
r0074
AUSST
%
标准调制系数
转矩电流实际值
r0078
IQIST
A
p2002
力矩实际值
r0080
M_IST
Nm
p2003
用于扩展诊断目的
转速固定设定值生效
r1024
rpm
p2000
生效的电机电位器设定值
r1050
rpm
p2000
得出的转速设定值
r1119
NSOLL
rpm
p2000
n控制器输出
r1508
NREGY
Nm
p2003
n控制器I分量
r1482
NREGI
Nm
p2003
PROFIBUS发出的设定值
r2050
PBSOL
rpm
p2000
1)在没有安装温度传感器时会显示–200°C的温度值。
驱动对象VECTOR定标
列表:驱动对象VECTOR定标
变量
定标参数
快速调试的缺省设置
标准转速
100%=p2000
p2000=最大转速(p1082)
标准电压
100%=p2001
p2001=1000V
标准电流
100%=p2002
p2002=电流限制(p0640)
标准转矩
100%=p2003
p2003=2x电机额定转矩
标准功率
100%=r2004
r2004=(p2003xp2000xπ)/30
标准频率
100%=p2000/60
标准调制系数
100%=无过调制的最大输出电压
标准磁通量
100%=电机额定磁通量
标准温度
100%=p2006
p2006=100℃
驱动对象TM31
列表:运行窗口界面的信号列表-DOTM31
信号
参数
缩写名
单位
定标
(100%=)
模拟量输入0[V,mA]
r4052[0]
AI_UI
V,mA
V:100V/mA:100mA
模拟量输入1[V,mA]
r4052[1]
AI_UI
V,mA
V:100V/mA:100mA
已定标的模拟量输入0
r4055[0]
AI_%
%
如同p200x设置
已定标的模拟量输入1
r4055[1]
AI_%
%
如同p200x设置
曲线记录仪设置
在这个菜单中您可以进行以下设置：
参数选择
在此菜单中可以选择参数，其在曲线记录仪中的信号应当以曲线的形式显示。
插补（出厂设置：否），用于更好地显示跃变值。
否：只将测量值显示为点，点之间没有连线。
1：以垂直线连接测量值。
2:以中心偏移的线连接测量值。
时基（出厂设置：2分钟/图）
设置信号检测的速率（分钟/图）。该值可以修改为2的整数倍值。输入奇数时，会自动取下个更大的偶数。更改时基后，记录会重新开始。
后台记录（出厂设置：否）
是：在退出显示窗口后，数值记录会继续进行。重新登入时会显示已记录的历史数据。
否：退出曲线记录仪后，数值记录结束。
Y缩放模式（出厂设置：自动模式），确定曲线图的显示
自动模式：自动对曲线进行比例缩放（以最佳的显示屏高度）。
手动模式：通过手动输入范围极限MIN/MAX进行缩放。如果在该模式中出现指定范围外的值，相应的限值会自动调整，以便能始终记录当前测量值。
设置日期/时间（用于故障信息的日期戳）
在该菜单中可以设定日期和时间。
另外还可以设定，是否在AOP变频器之间进行同步。通过“AOP-驱动装置”同步可以为故障信息标上日期戳和时间。
提示
时间显示格式
在变频器中，时间以UTC格式显示在参数r3102中（天数/毫秒数，自01.01.1970起）。
同步（出厂设置：无）
无
AOP和变频器之间不进行时间同步。
AOP-驱动装置
提示
闪烁的“S”
如果在时间同步时AOP发现RAM和ROM内的时间不同，在显示屏右上方会显示一个“S”，在显示和/或参数设置锁激活时显示一个钥匙符号。
-选中该选项时将立即进行同步，AOP的当前时间会传送给变频器。
-在每次AOP启动时，AOP的当前时间都会传送给变频器。
-根据所设同步周期，AOP的当前时间会传送给变频器。
驱动装置-AOP
提示
主时钟
驱动中的时间必须由主时钟（例如：SIMATIC）设置。
-选中该选项时将立即进行同步，变频器的当前时间会传送给AOP。
-在每次AOP启动时，变频器的当前时间都会传送给AOP。
-根据所设同步周期，变频器的当前时间会传送给AOP。
同步周期
时间同步周期的设置范围为1小时（出厂设置）到99小时。
AOP中从最后一次修改周期的时间点起的时间决定了周期的大小。
夏令时切换（出厂设置：否）
否
时间不会自动切换至夏令时。
是
只有当同步设为“无”或“AOP-驱动”时，才可进行选择。
时间会自动切换至夏令时或冬令时。
切换后-“AOP-驱动”中-会立即进行同步，不管所设的同步周期是多少。
同步的更改必须通过“保存”键来保存。
日期格式
在本菜单中可以设置日期格式。
：欧洲日期格式
MM/DD/YYYY：北美日期格式
DO名称显示模式
在该菜单中可以切换DO名称的显示方式：是标准缩写（如VECTOR）还是用户自定义的DO名称（如电机_1）。
用户自定义DO名称（出厂设置：否）否）
是：用参数p0199中保存的“用户自定义DO名称”取代DO的标准缩写名来进行显示。
否：显示DO的标准缩写名。
电机电流标定
在此菜单中可在运行窗口界面中转换用于参数r0027（经过滤波的电流实际值）条带显示的标准值。
电机电流标定（出厂设置：否）
是：操作屏幕中参数r0027的状态条显示以参数p0305（电机额定电流）为基准。
否：操作屏幕中参数r0027的状态条显示以参数p2002（基准电流）为基准。
复位AOP设置
选择该菜单项后，AOP的以下设置会恢复为出厂设置：
语言
显示器设置（亮度、对比度）
运行窗口界面
控制设置
提示
恢复出厂设置
一旦复位，操作面板中所有和出厂设置不同的设置将立即被修改。在某些情况下，可能会导致变频调速柜出现意外的运行状态。
因此必须小心执行复位操作！
电池符号
在此菜单中可激活运行屏幕中的电池符号的显示。激活显示时，电池符号显示在时钟的秒针显示区。电池电量每格表示20%，当显示到最后20%时，电池符号会闪烁，提示更换电池。
电池符号（出厂设置：否）
是：电池符号显示在运行屏幕右上角的时钟秒针显示区。
否：电池符号不在运行屏幕中显示。
