Altium_Designer的使用2

保存为4.0的格式即可，建议勿作此转换。

1）元件注意事项

如下图，焊盘孔洞尺寸会变化。

--------------------------------

2）覆铜层注意事项

AD9敷铜的风格是“solid”而非“hatch”，但是Protell99SE中没有“solid”这个选项，因此转换以后就会出问题。

选项菜单，把“线宽”设置为大于“线距”，确定后rebuild覆铜即可。也可在AD9进行敷铜时采用hatch（网状）风格。

--------------------------------

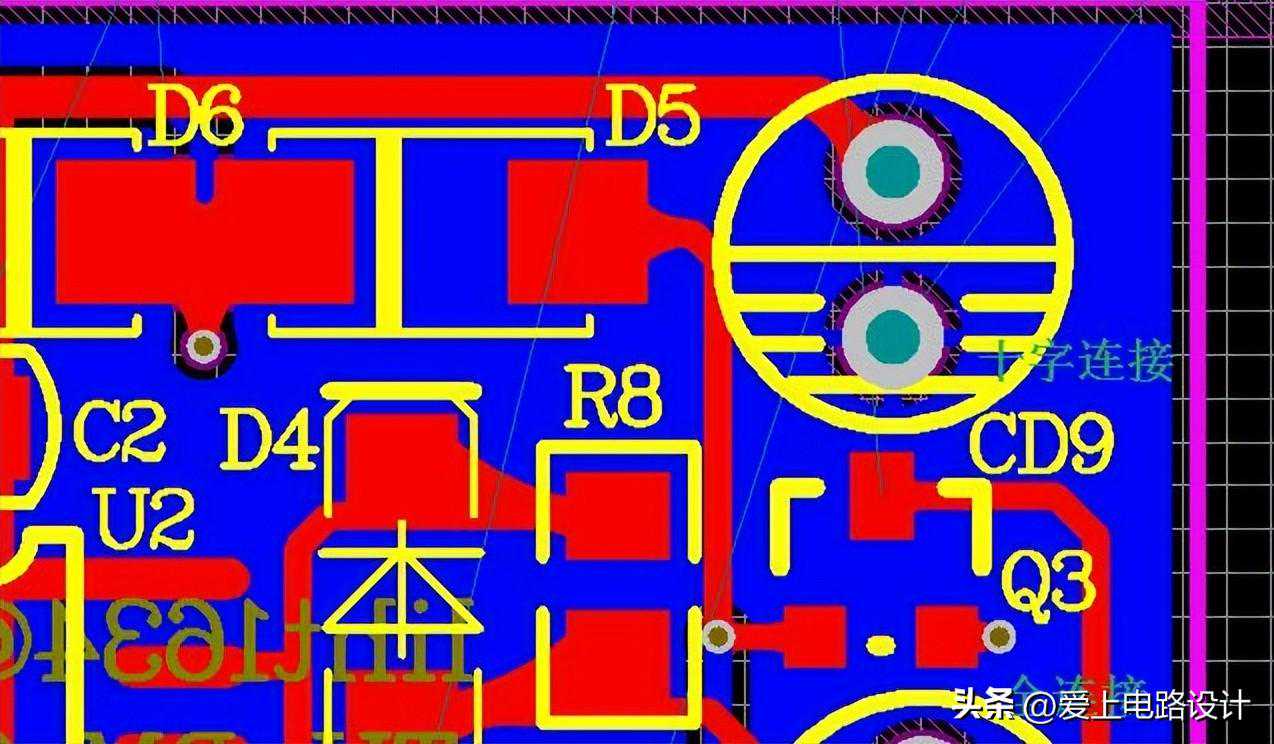

3）多边形覆铜，过孔全连接，焊盘十字连接

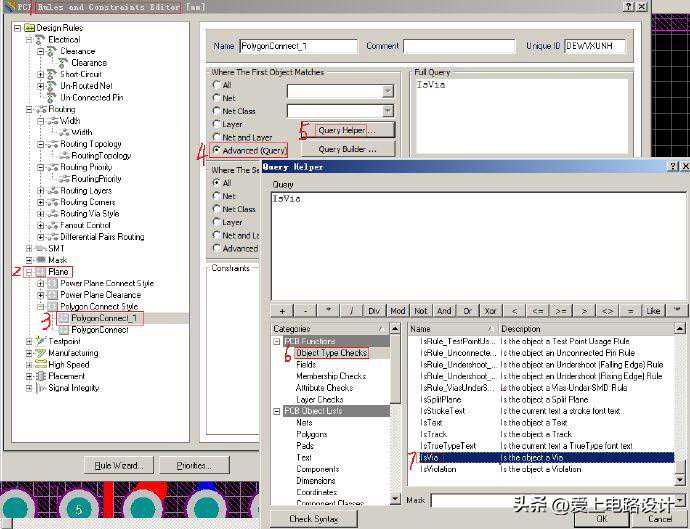

规则设置(RulesandConstraintsEditor)中，选择多边形铺铜连接类型(polygonconnectstyle)，如下图示意：点选QueryHelper钮进入QueryHelper对话框，在左边选择Objecttypechecks，在右边选择ISVIA，OK即可，再将此规则优先级设置高于所ALL对象的优先级。

--------------------------------

4）覆铜避让

1）装配图输出

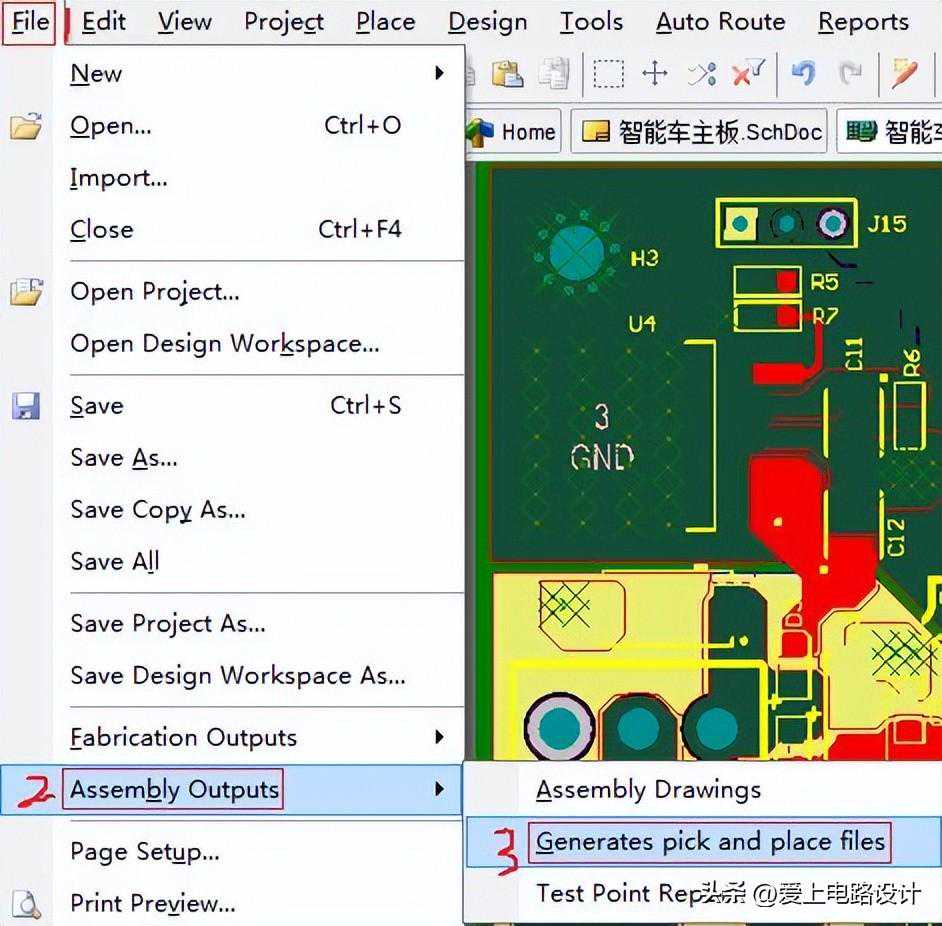

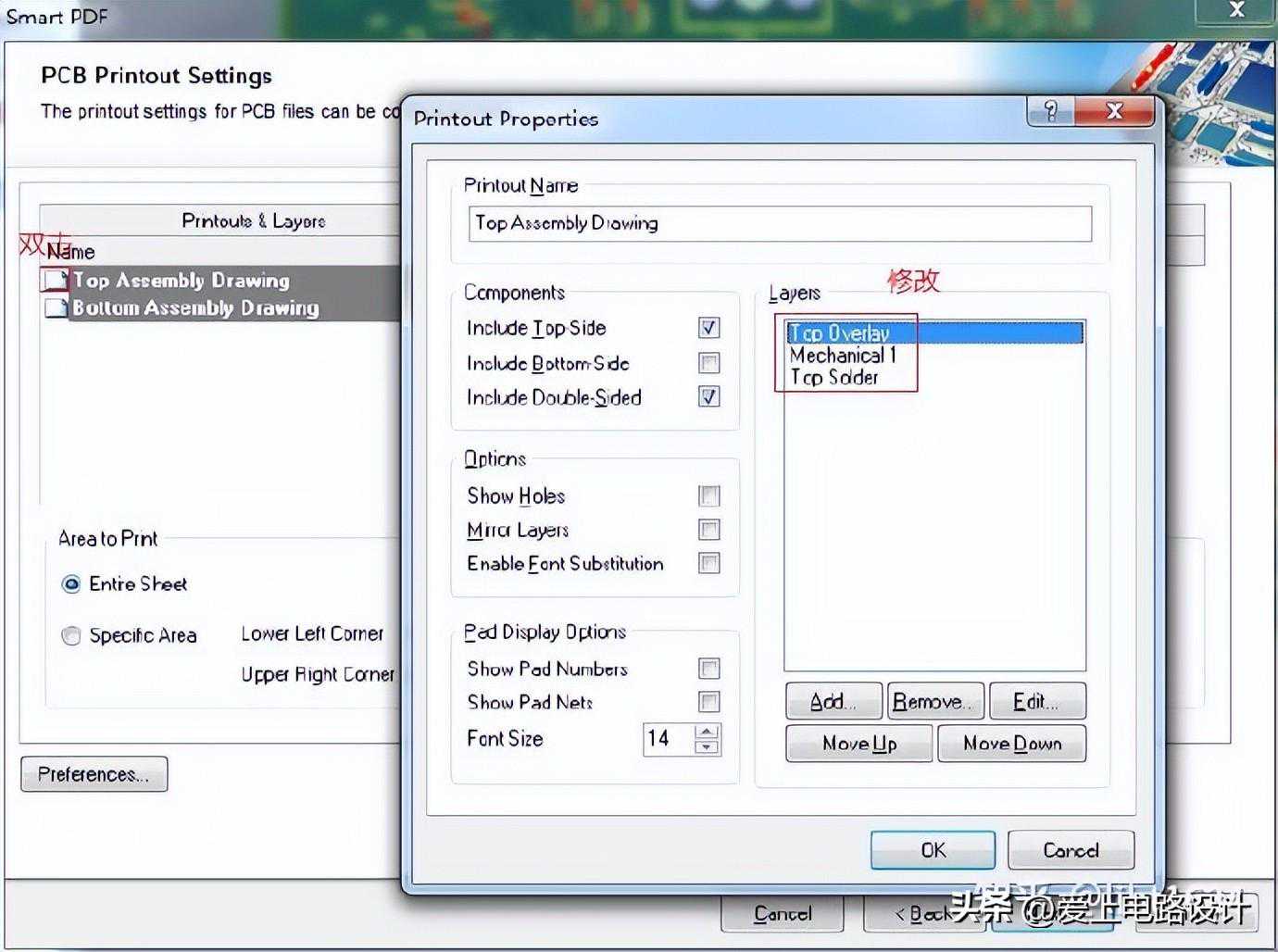

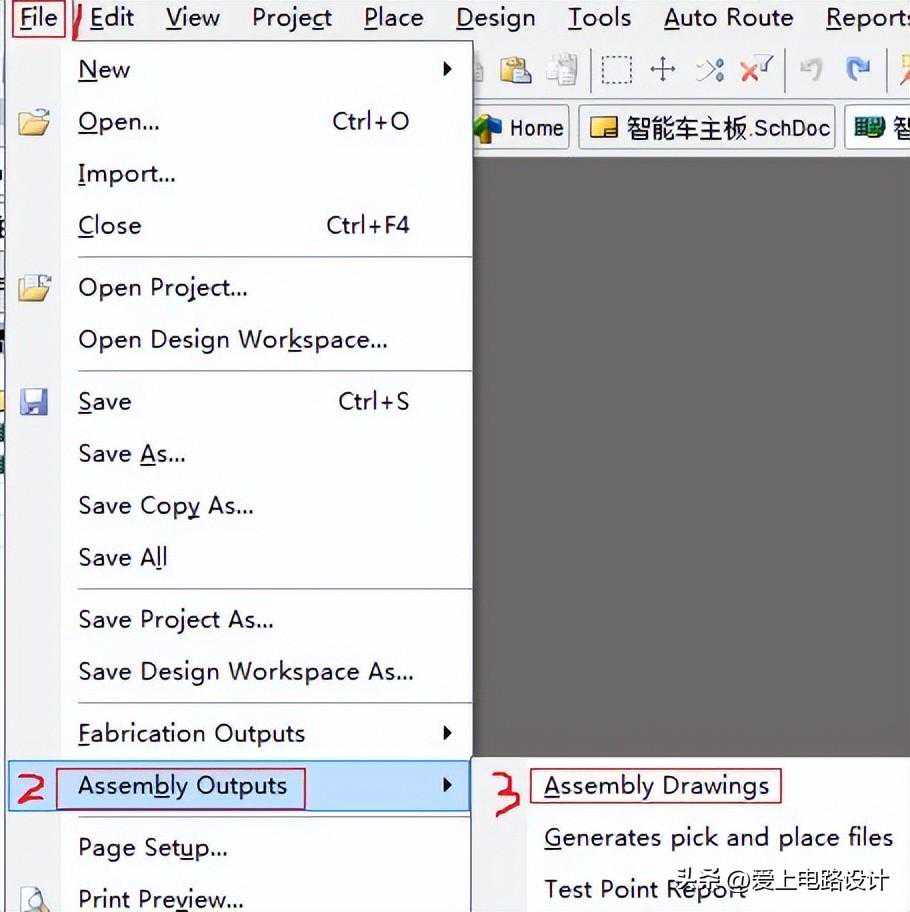

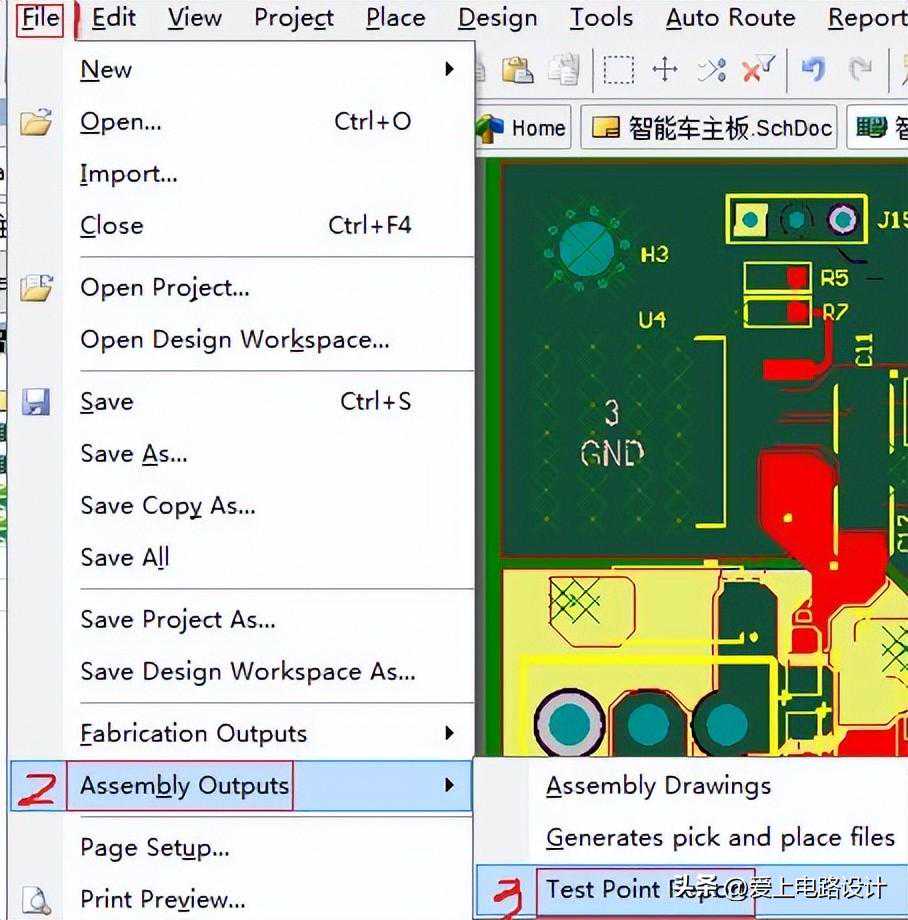

（1）通过AssemblyOutputs

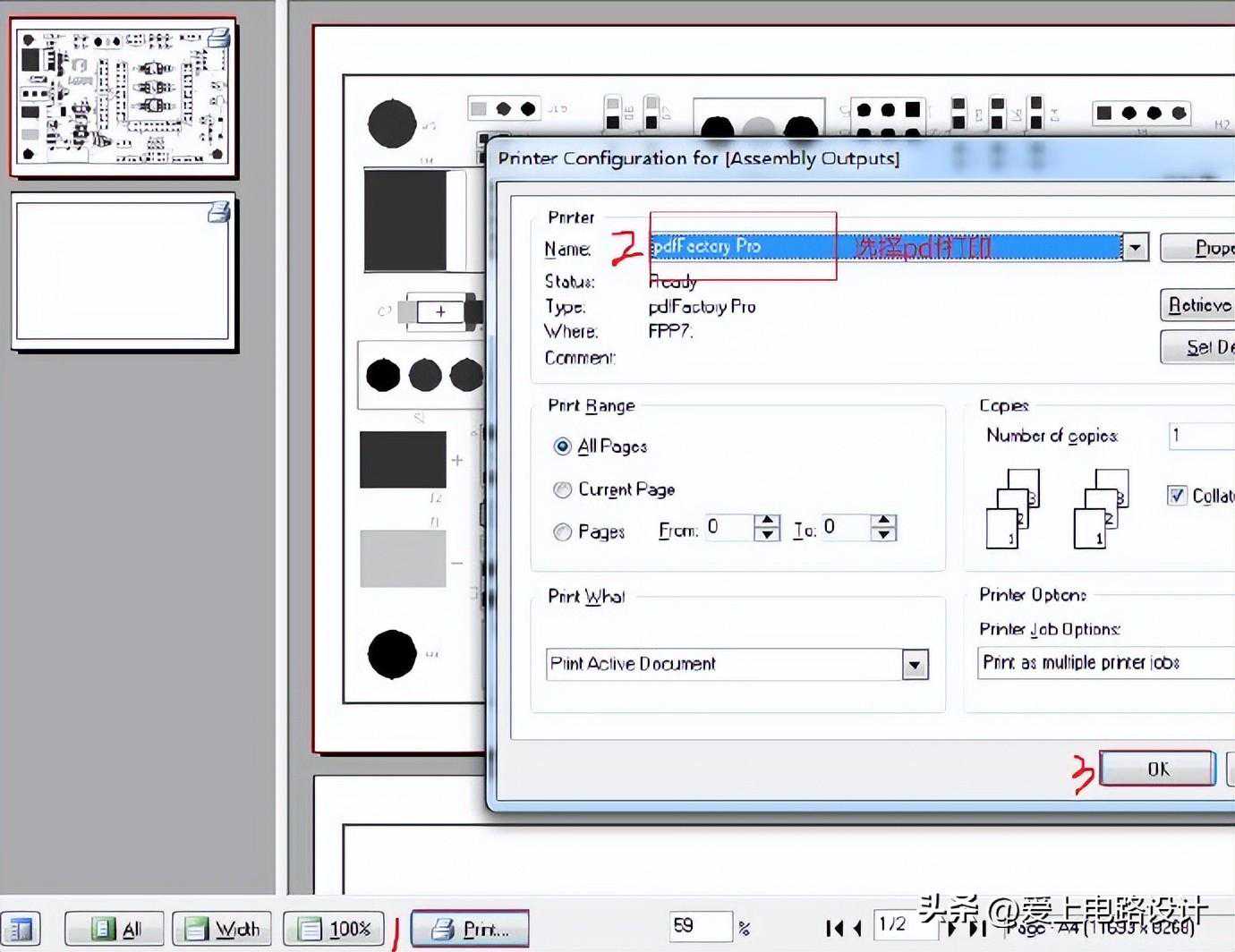

设置打印输出：

-----------------

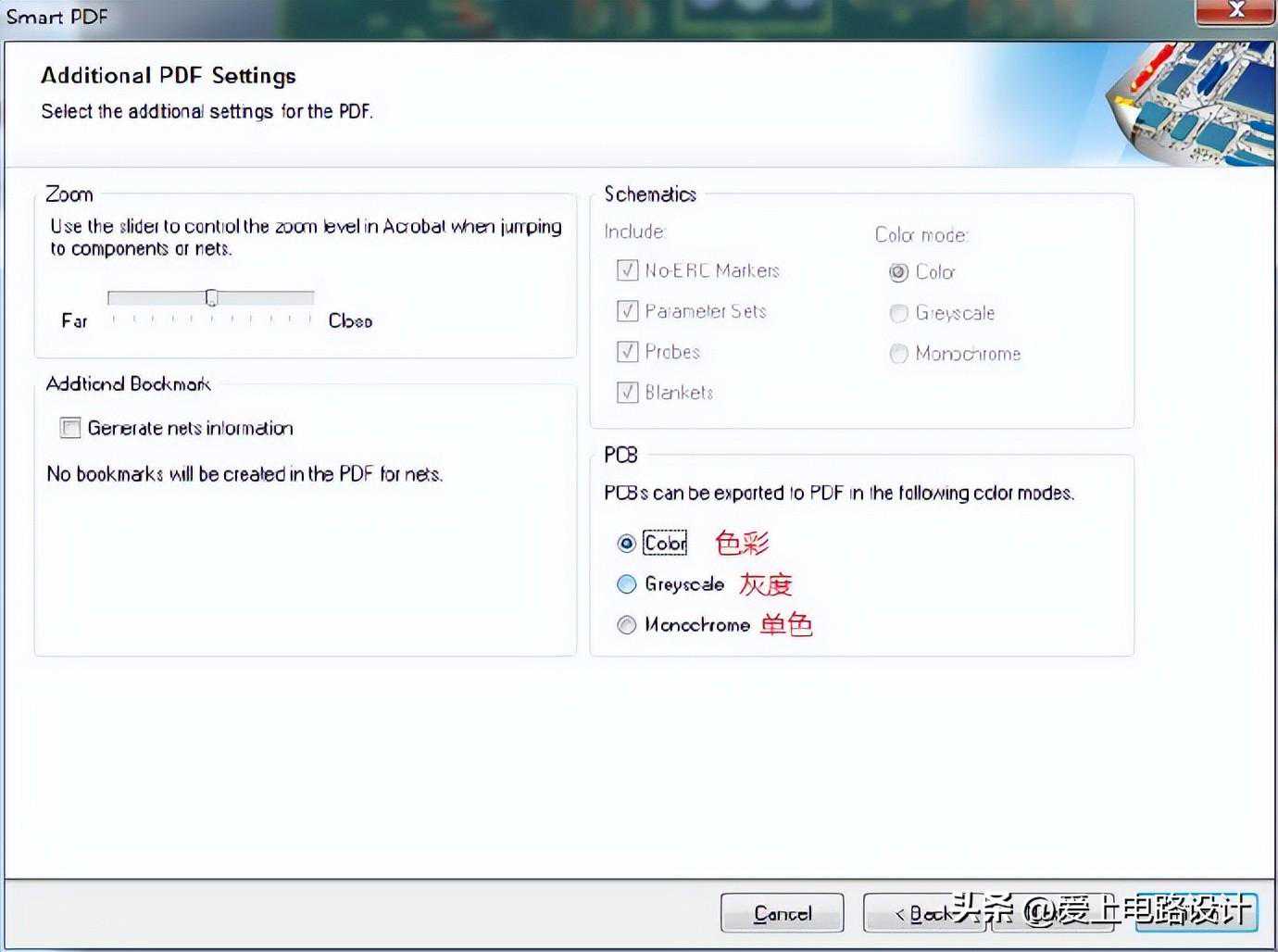

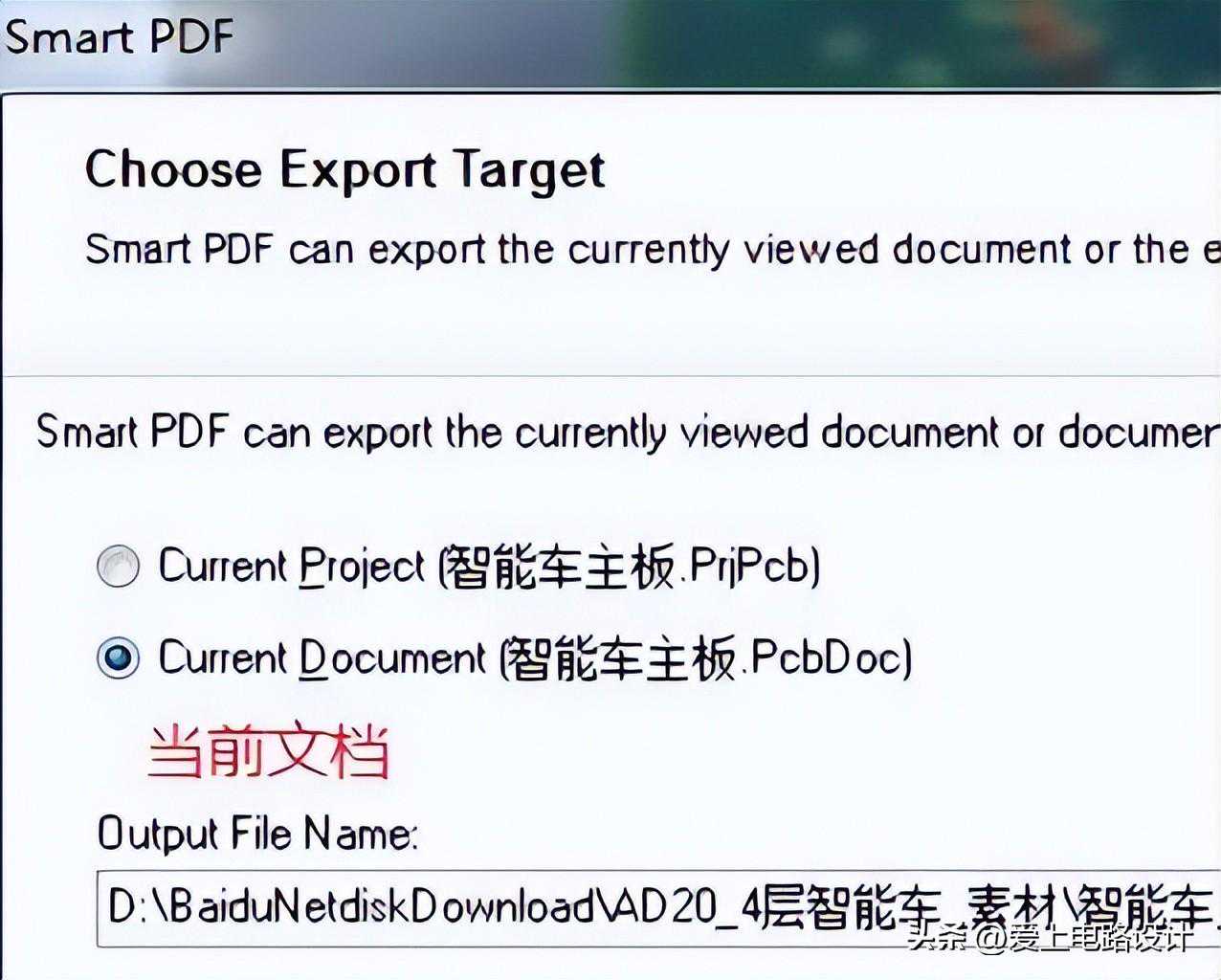

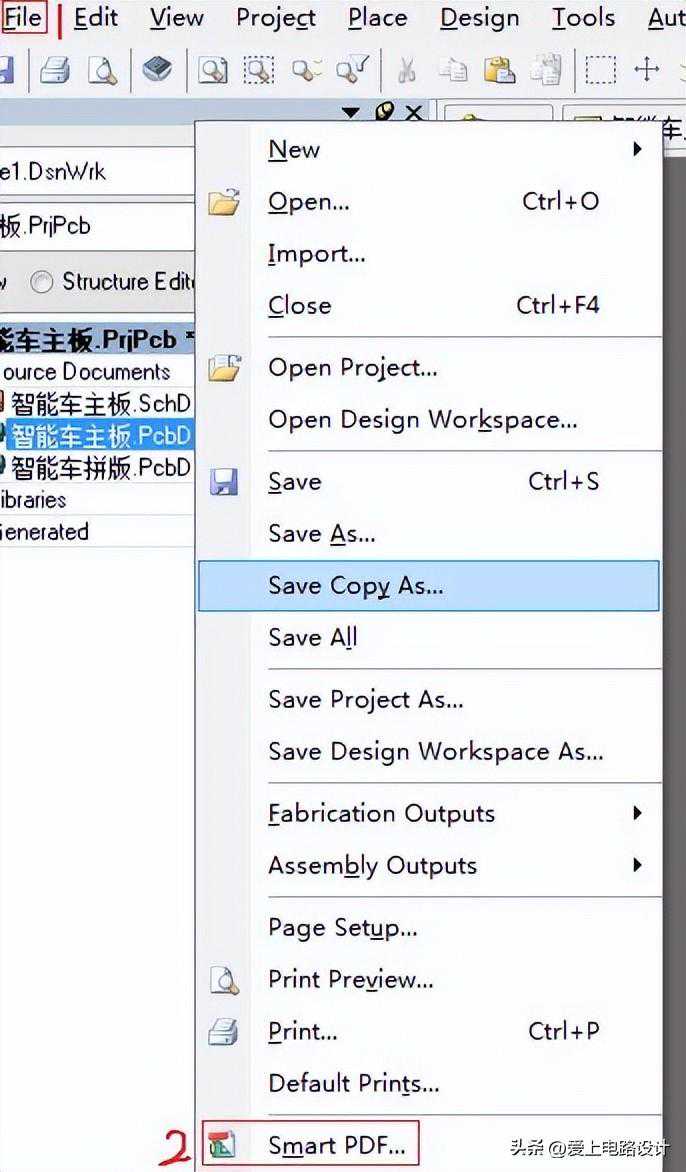

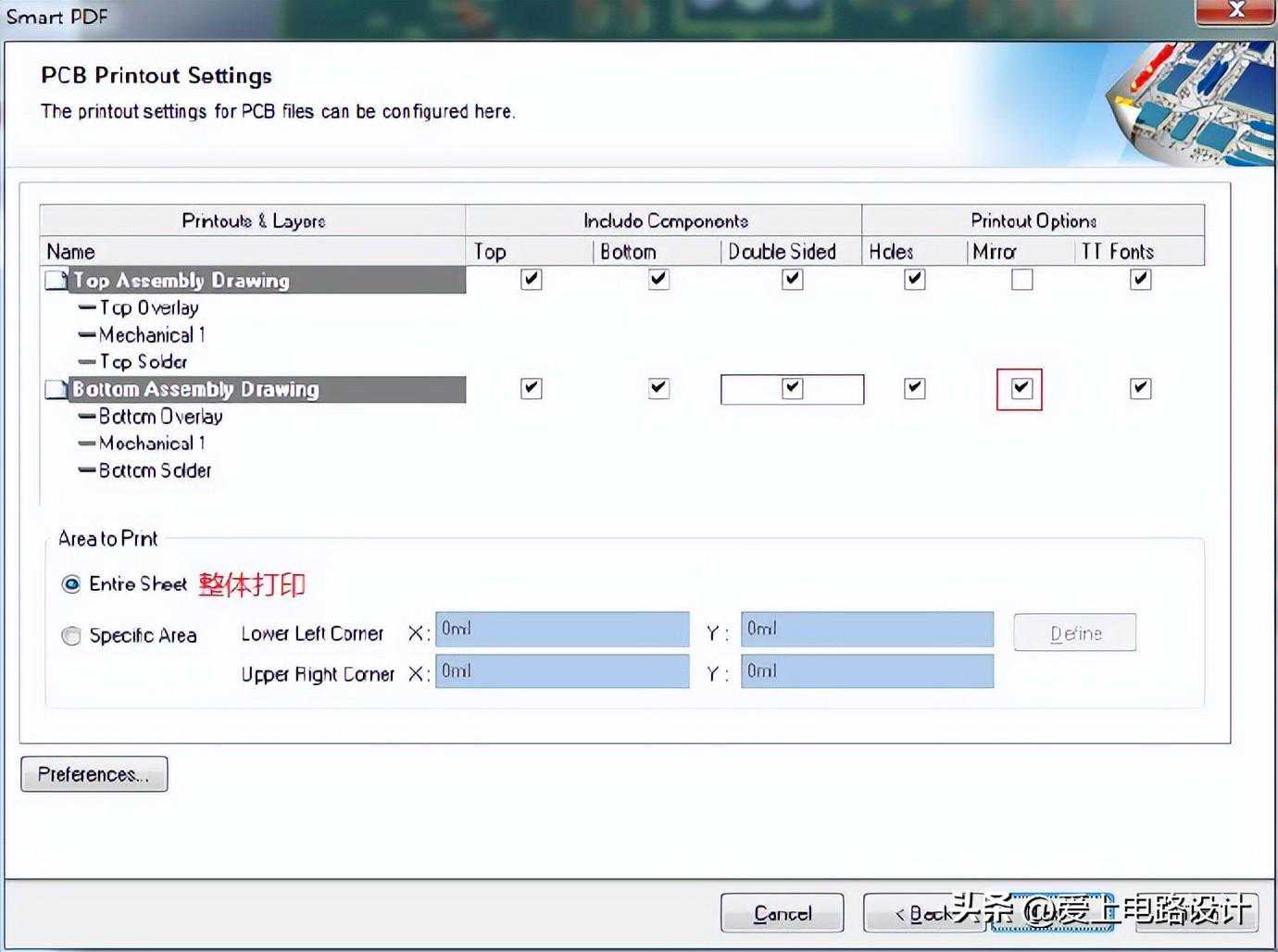

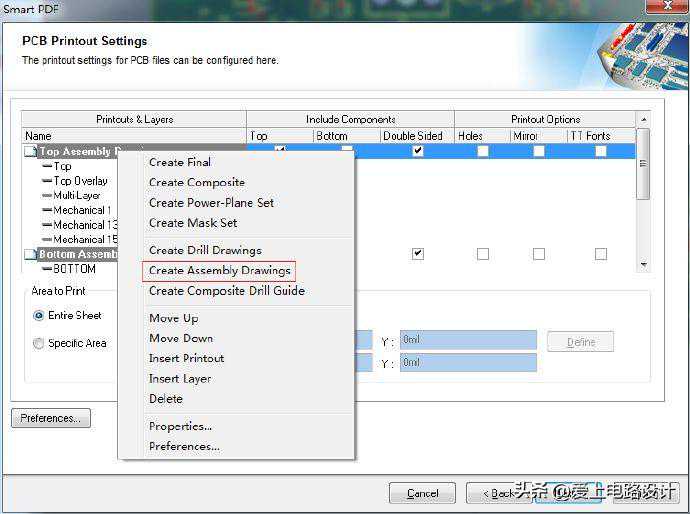

（2）通过SmartPdf

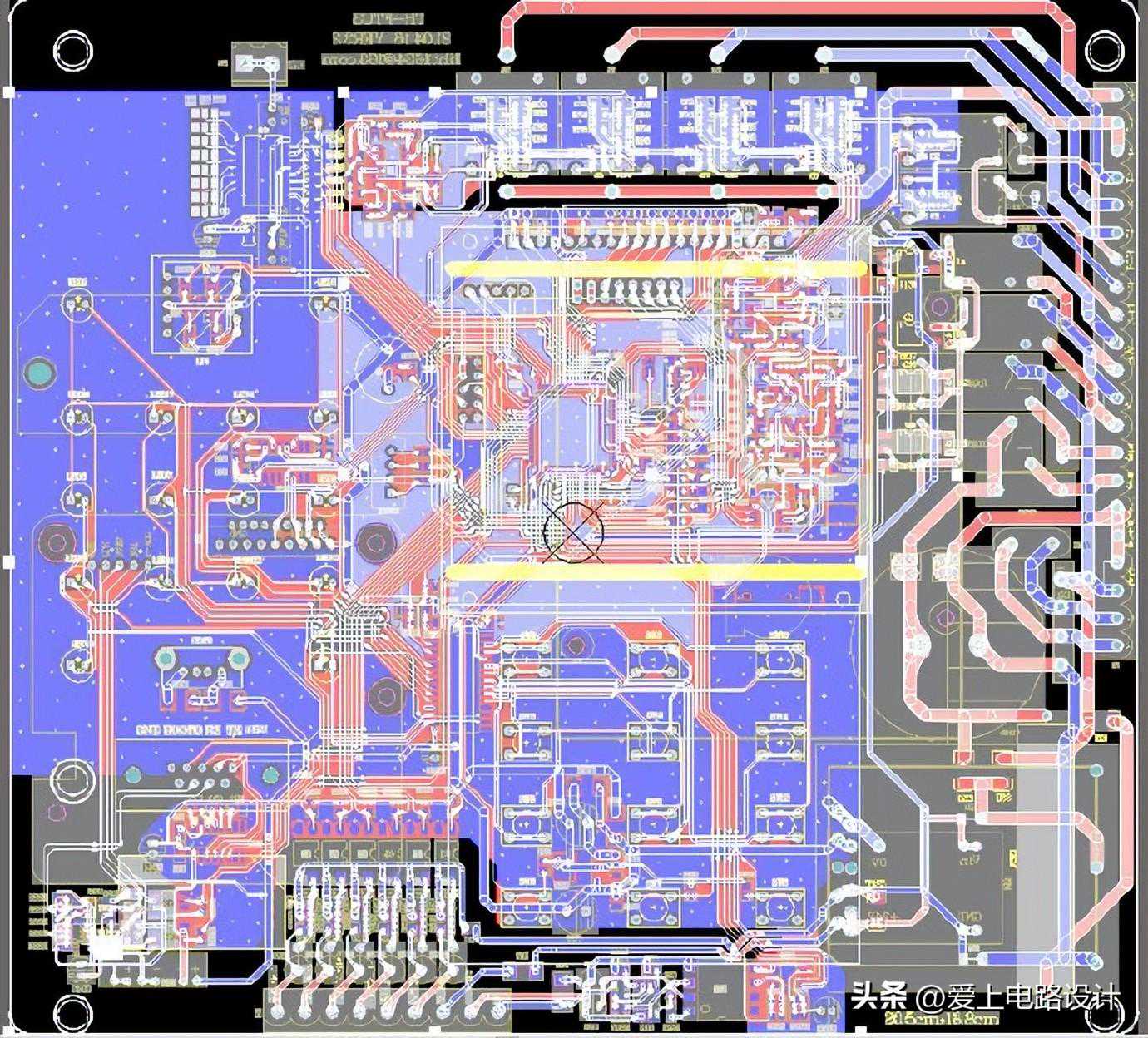

​通过此法显示更好。

--------------------------------

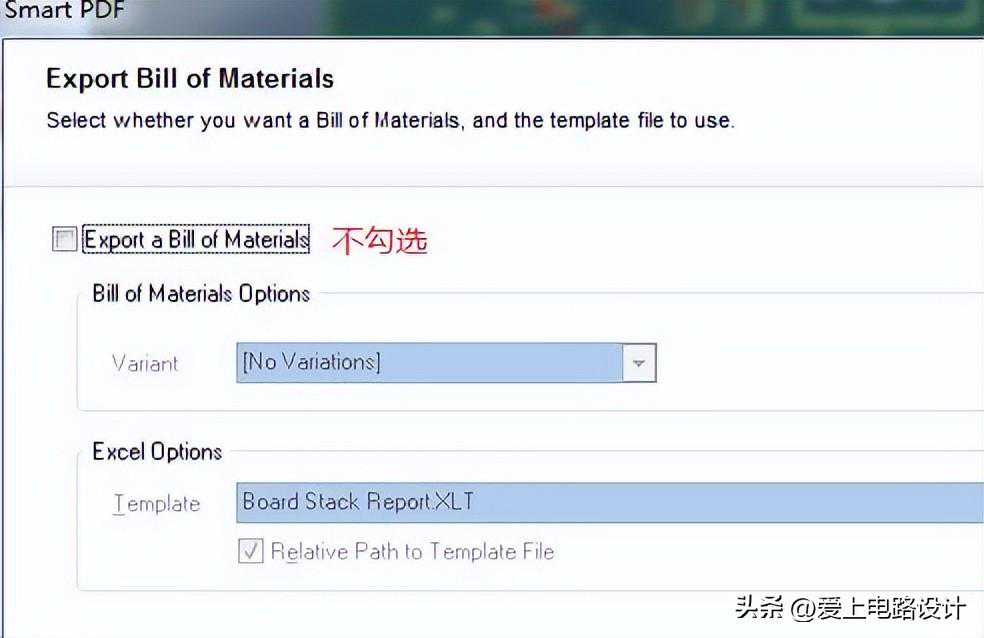

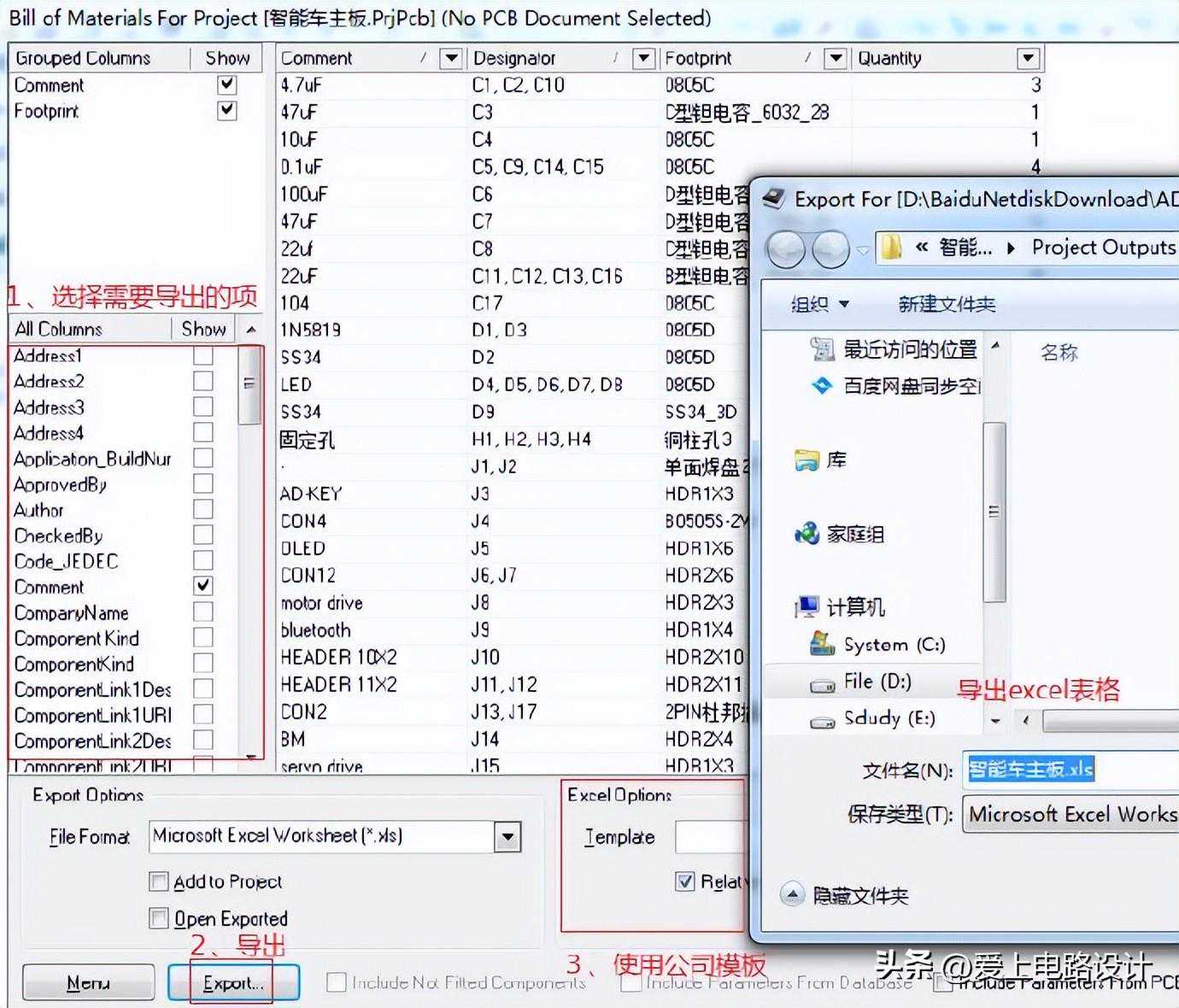

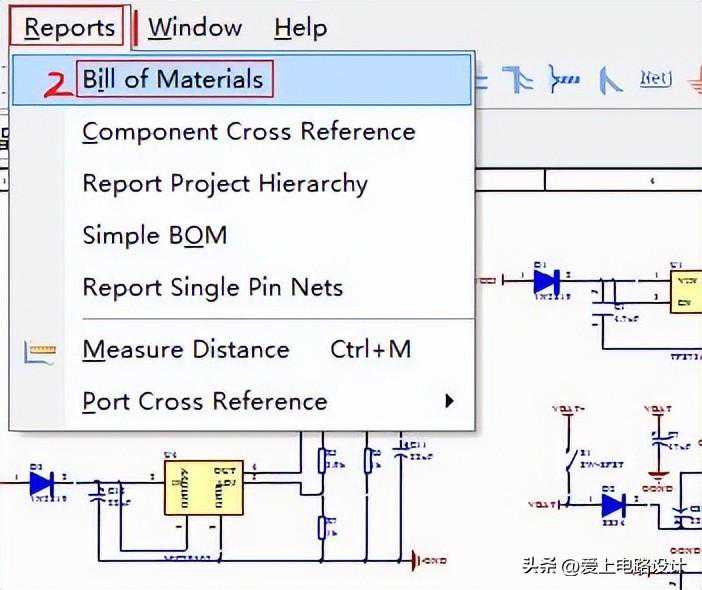

2）bom文件输出

在原理图和PCB中都可以输出。

--------------------------------

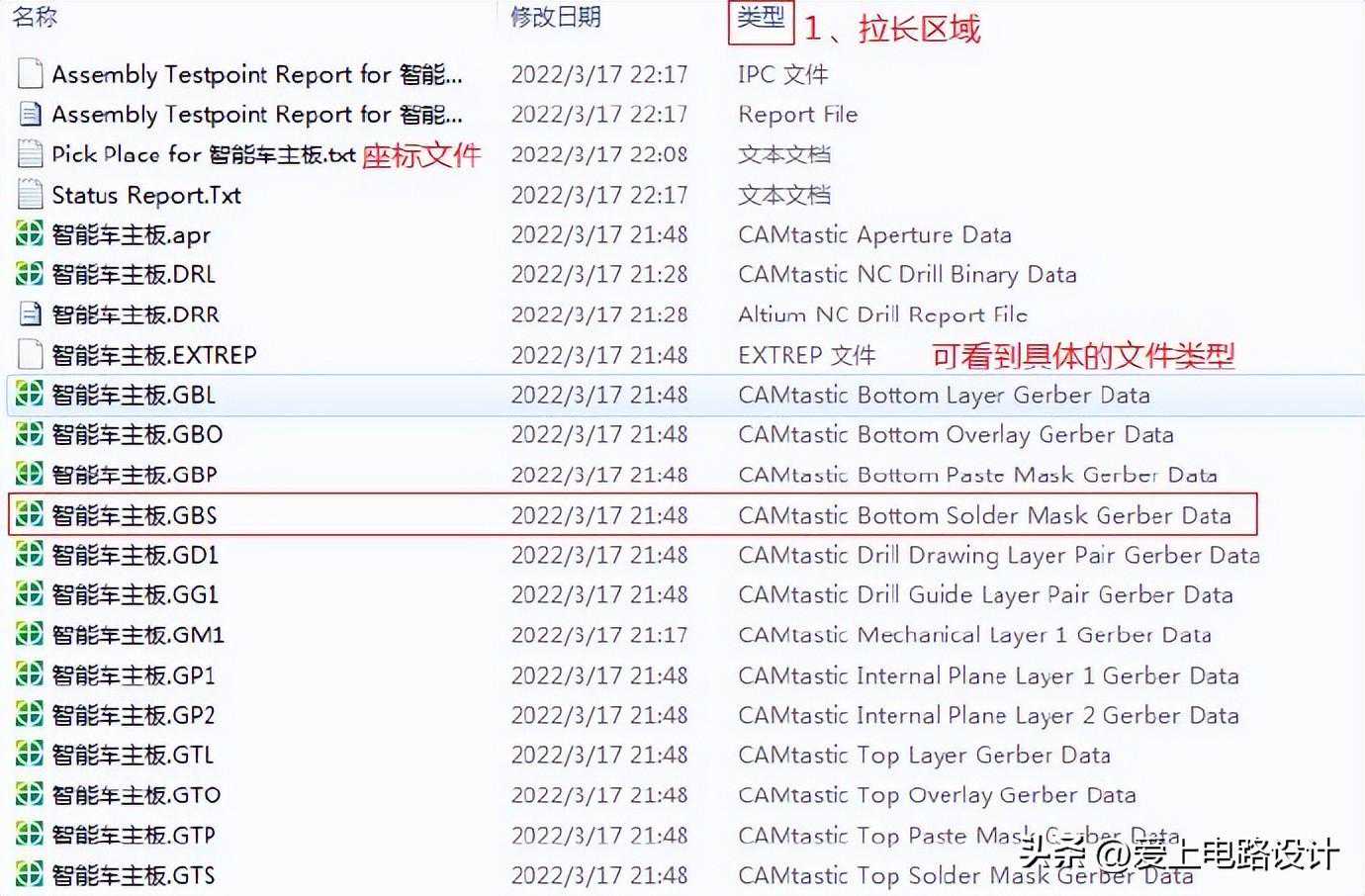

3）Gerber文件输出

出于AD版本兼容与保密考虑，故需要输出。

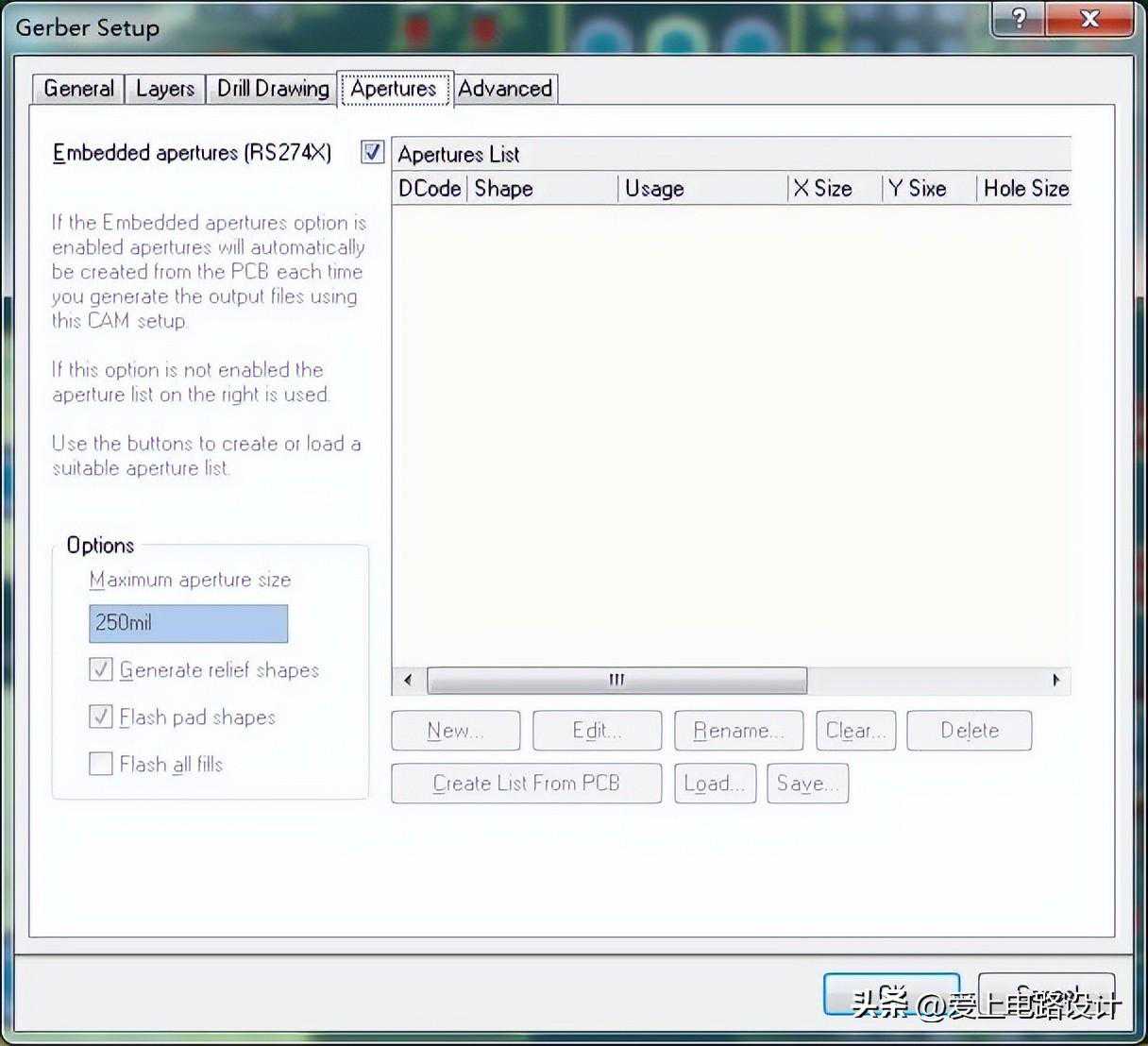

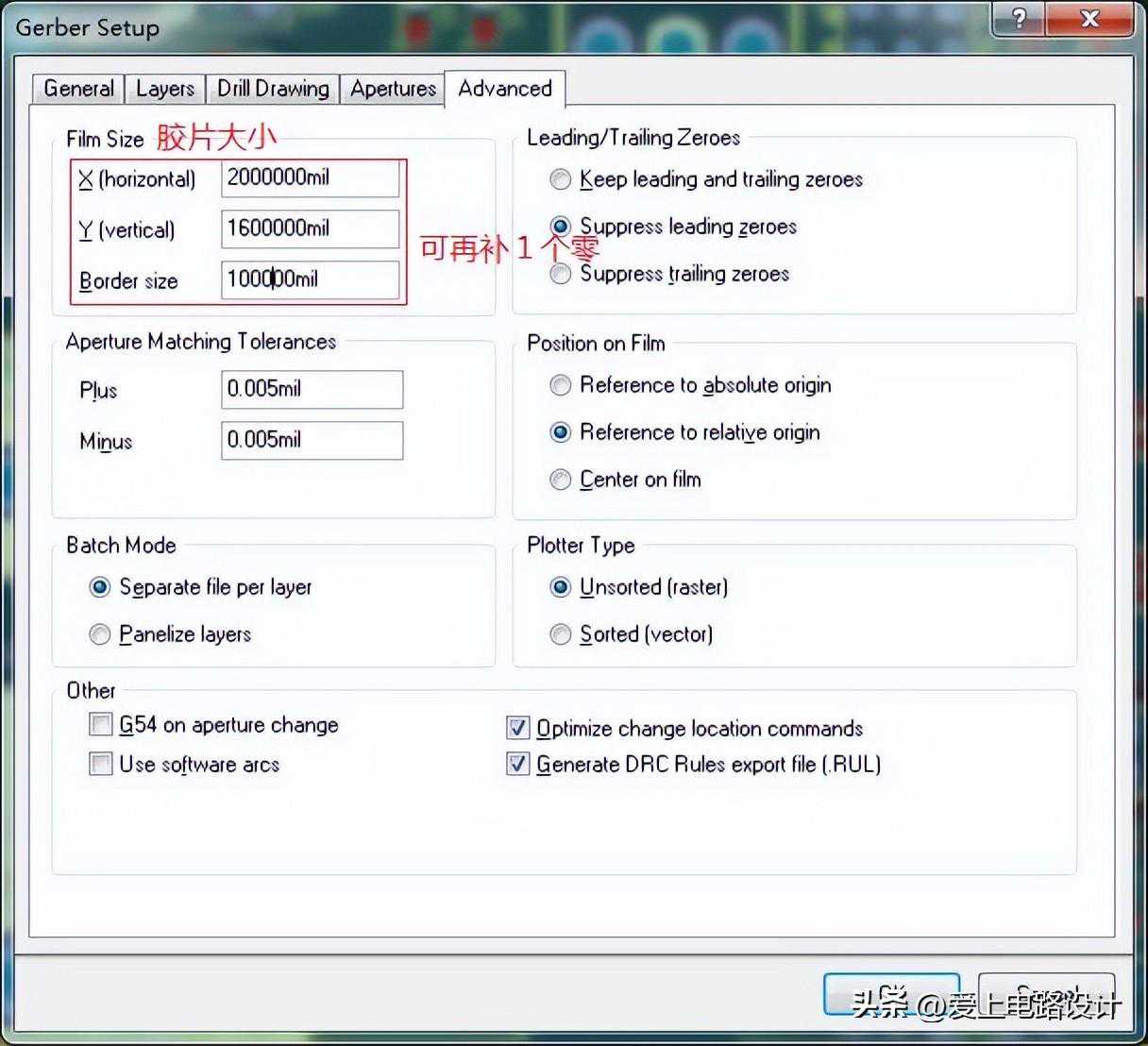

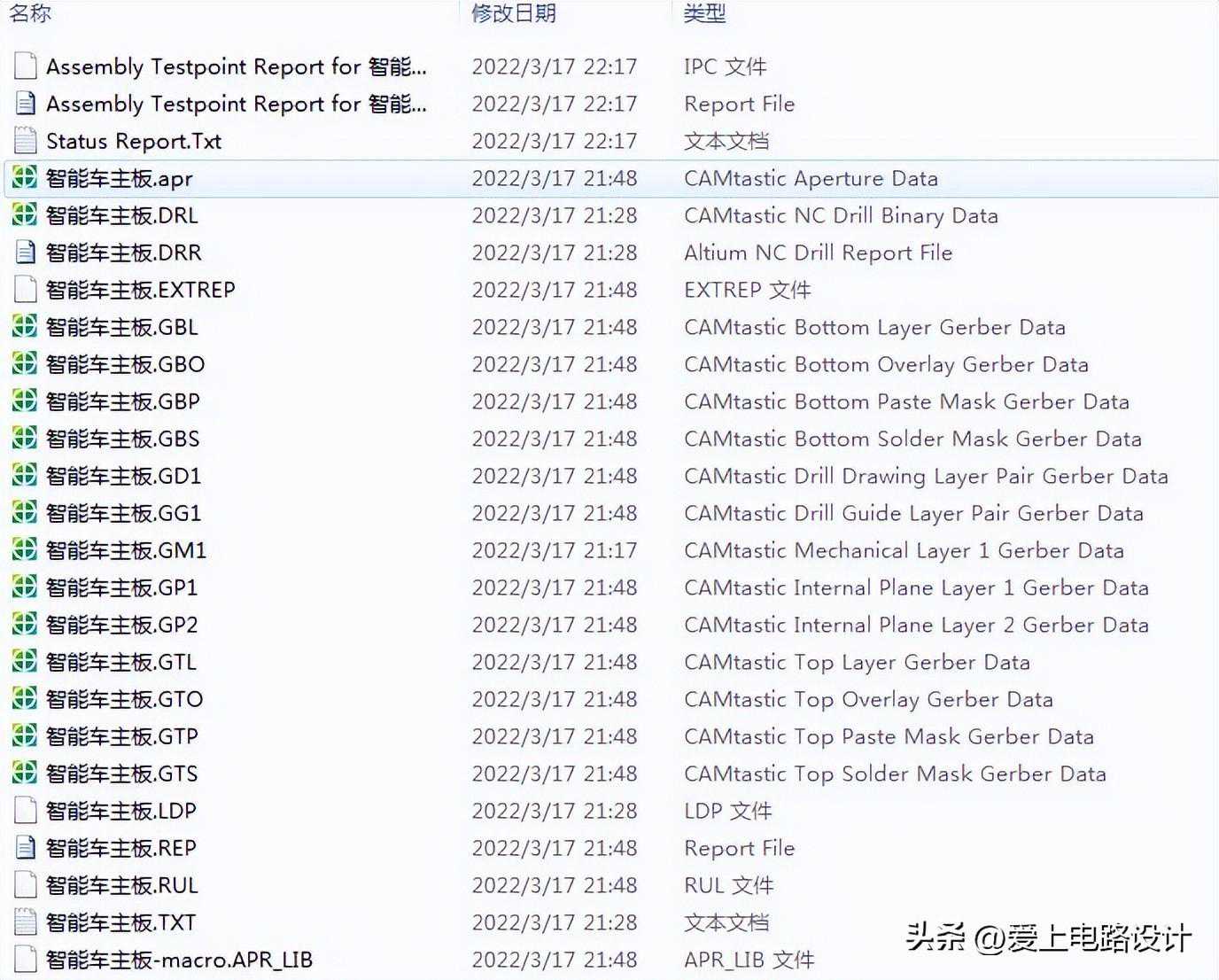

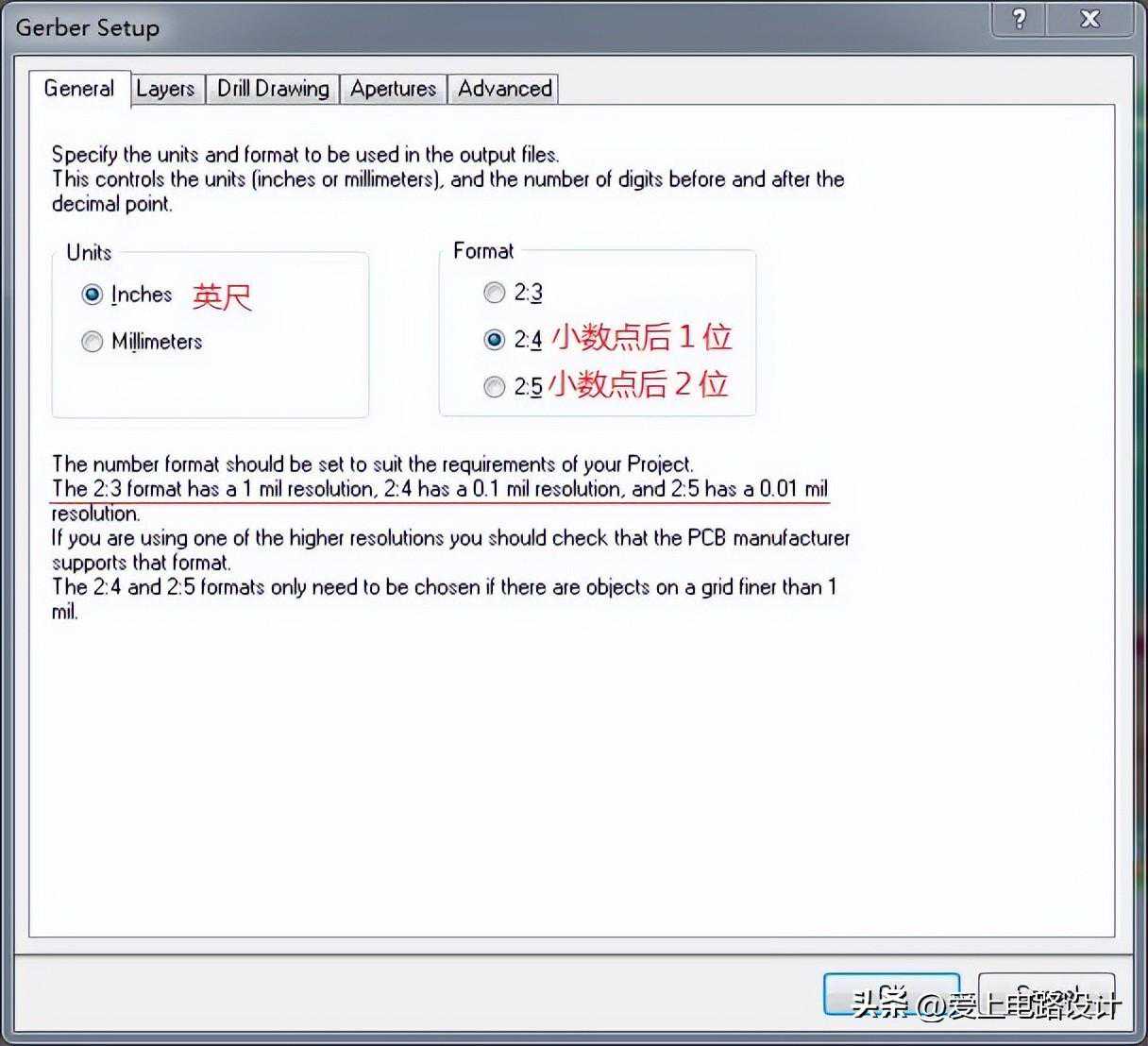

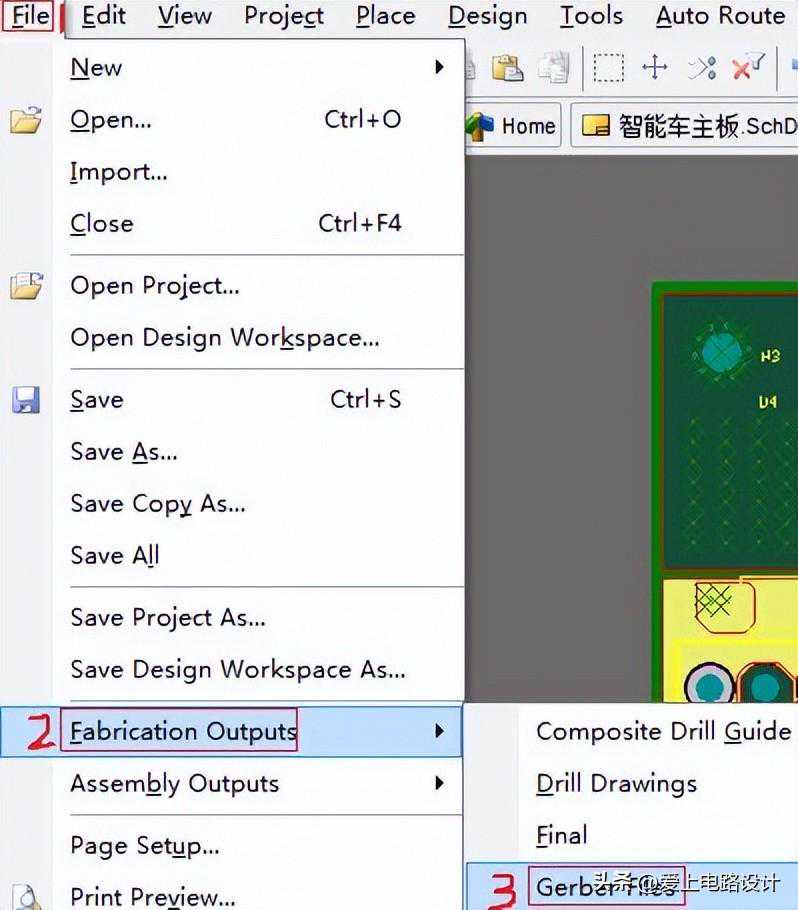

（1）Gerber文件

​-----------------

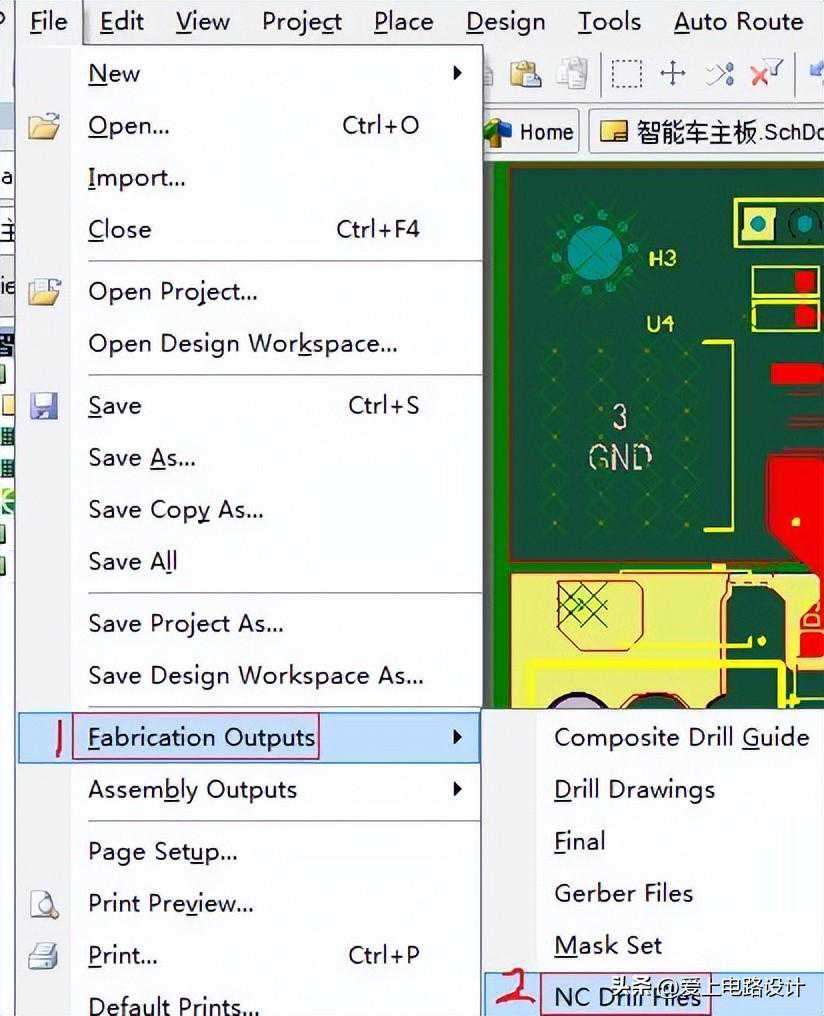

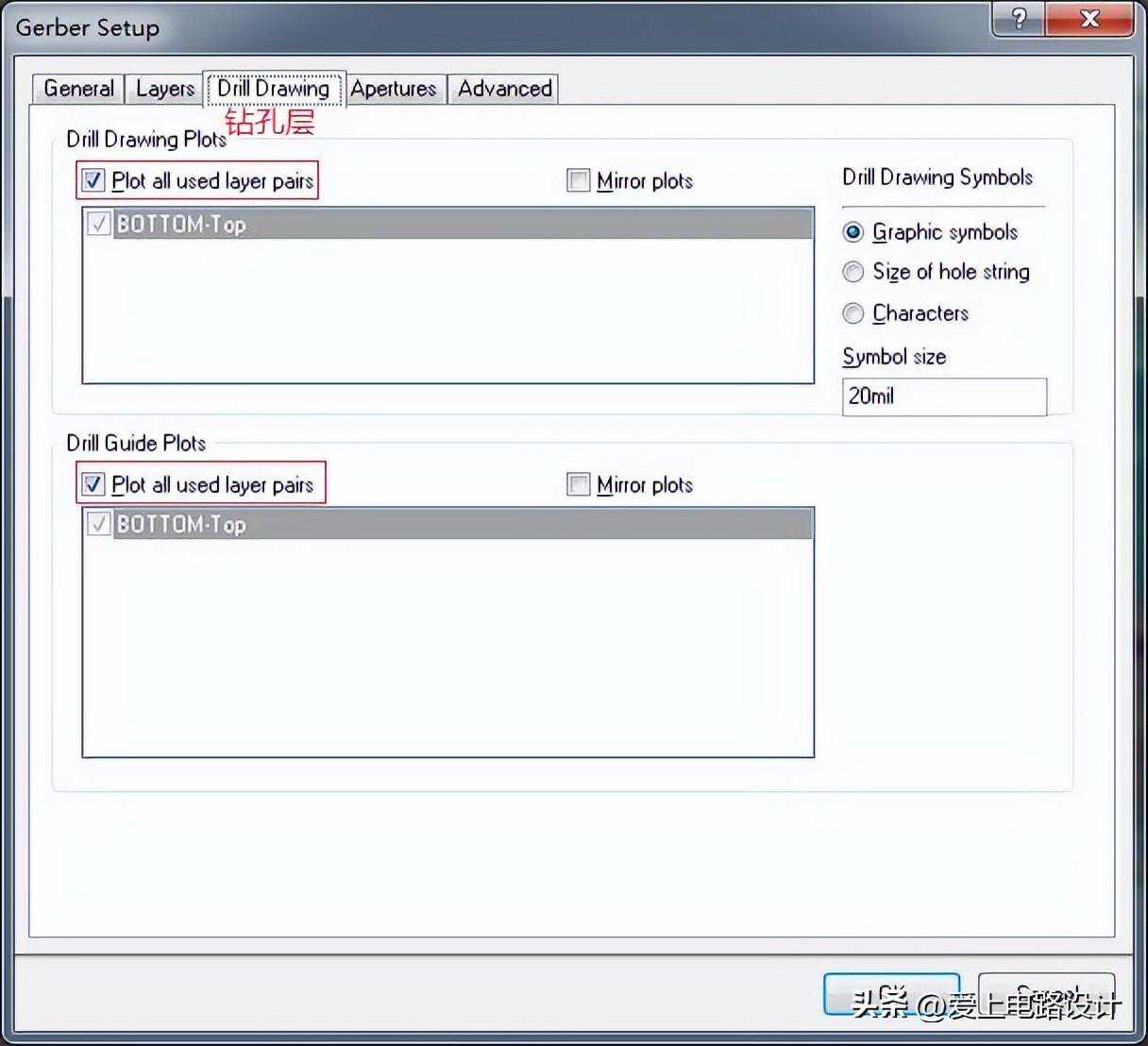

（2）钻孔文件

后面直接OK即可。

-----------------

（３）坐标文件

-----------------

（4）IPC网表

可输出可不输出，用于板厂开短路核对。

--------------------------------

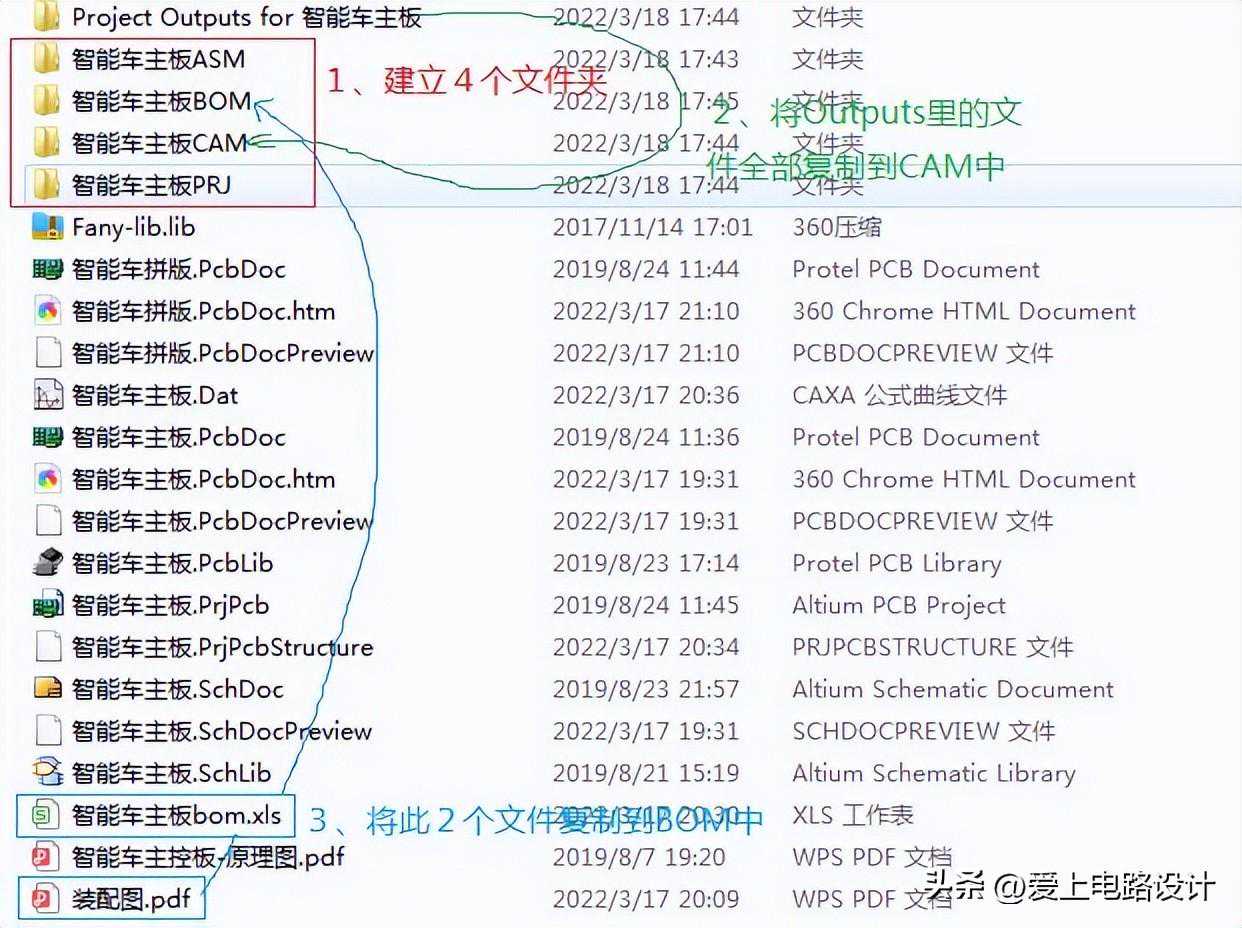

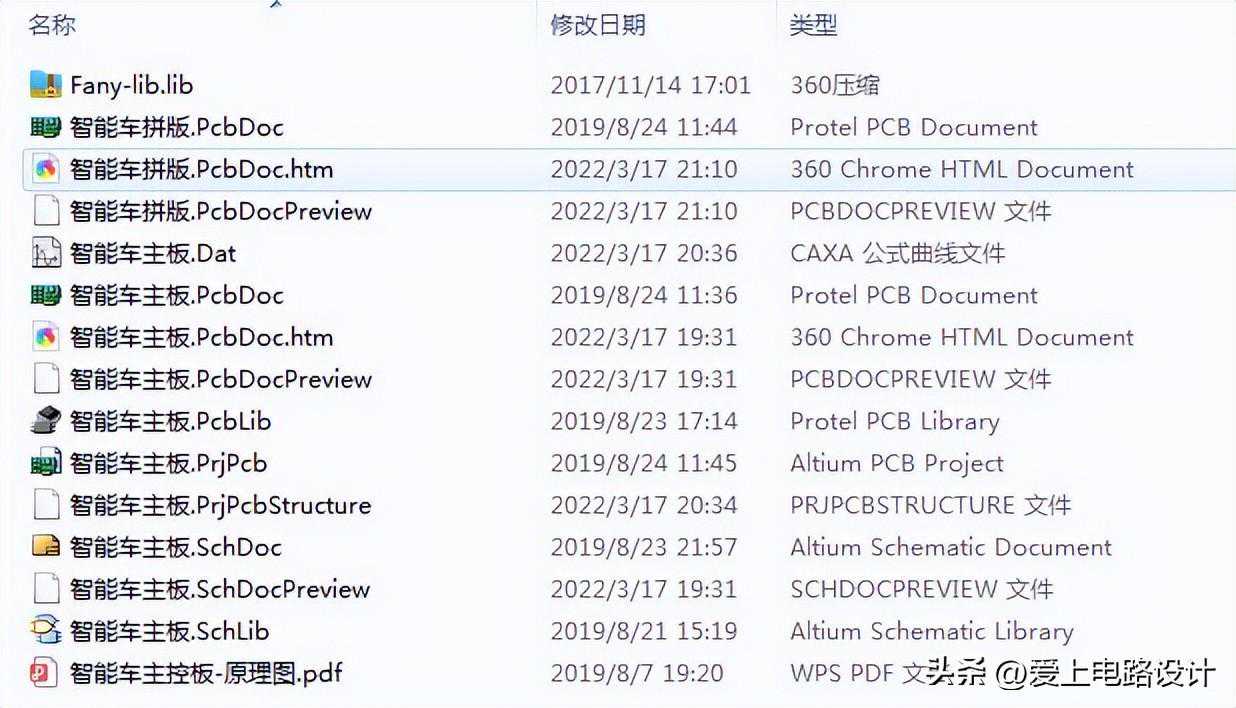

4）文件整理

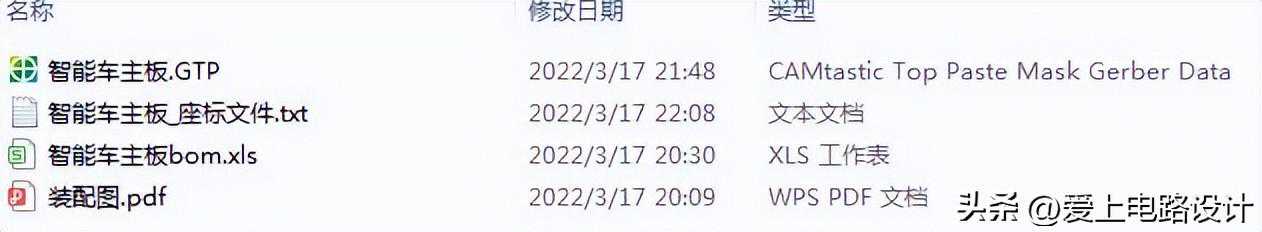

（1）智能车主板ASM中文件，发给贴片加工。

（2）智能车主板BOM中文件，发给采购。

​（3）智能车主板CAM中文件，发给制板厂。

（4）智能车主板PRJ中文件，发给工程人员。

将CAM文件打包发嘉立创打板。

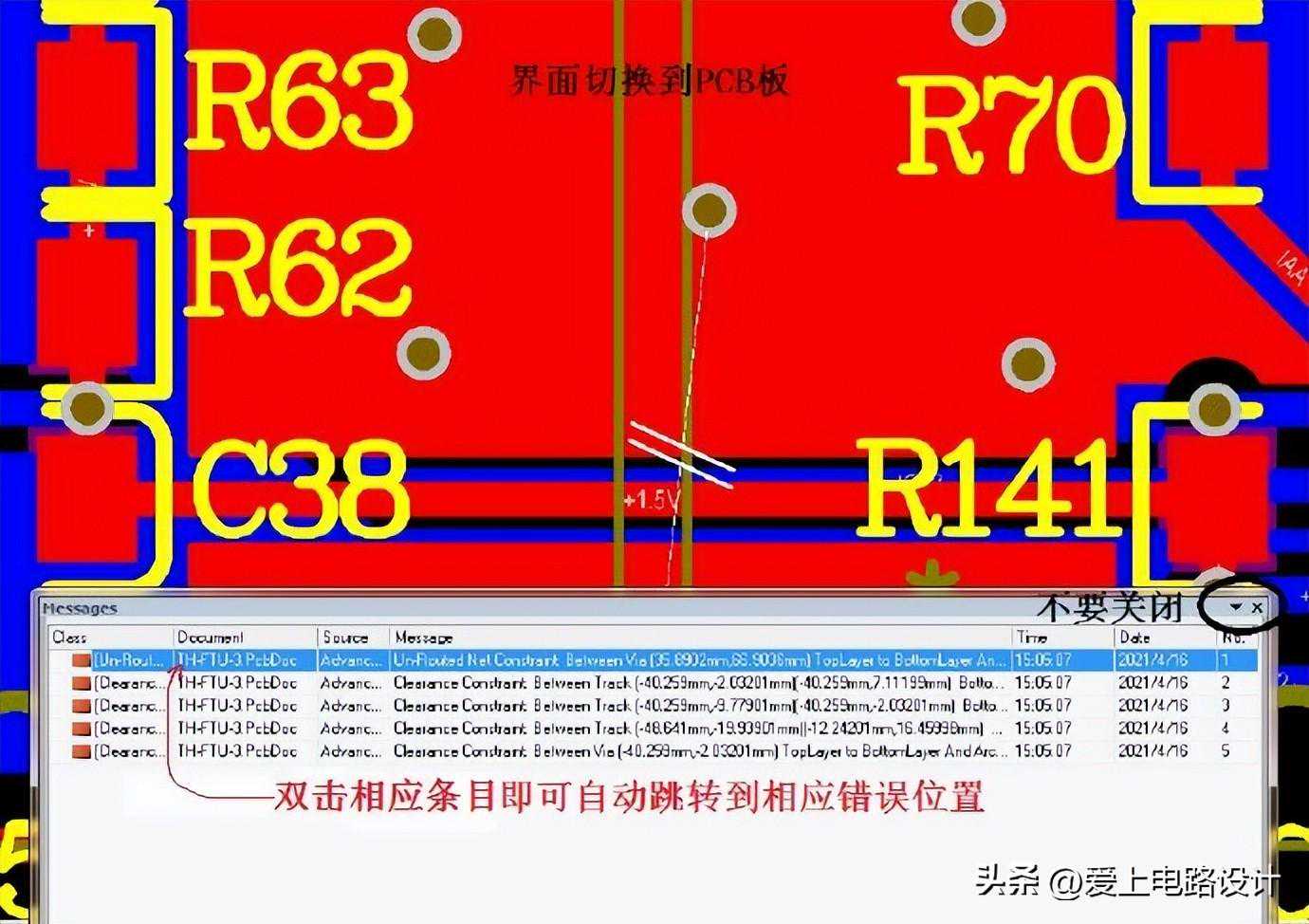

1）DRC规则定位到PCB中的具体错误位置

​--------------------------------

2）RoomDefinition造成的规则错误

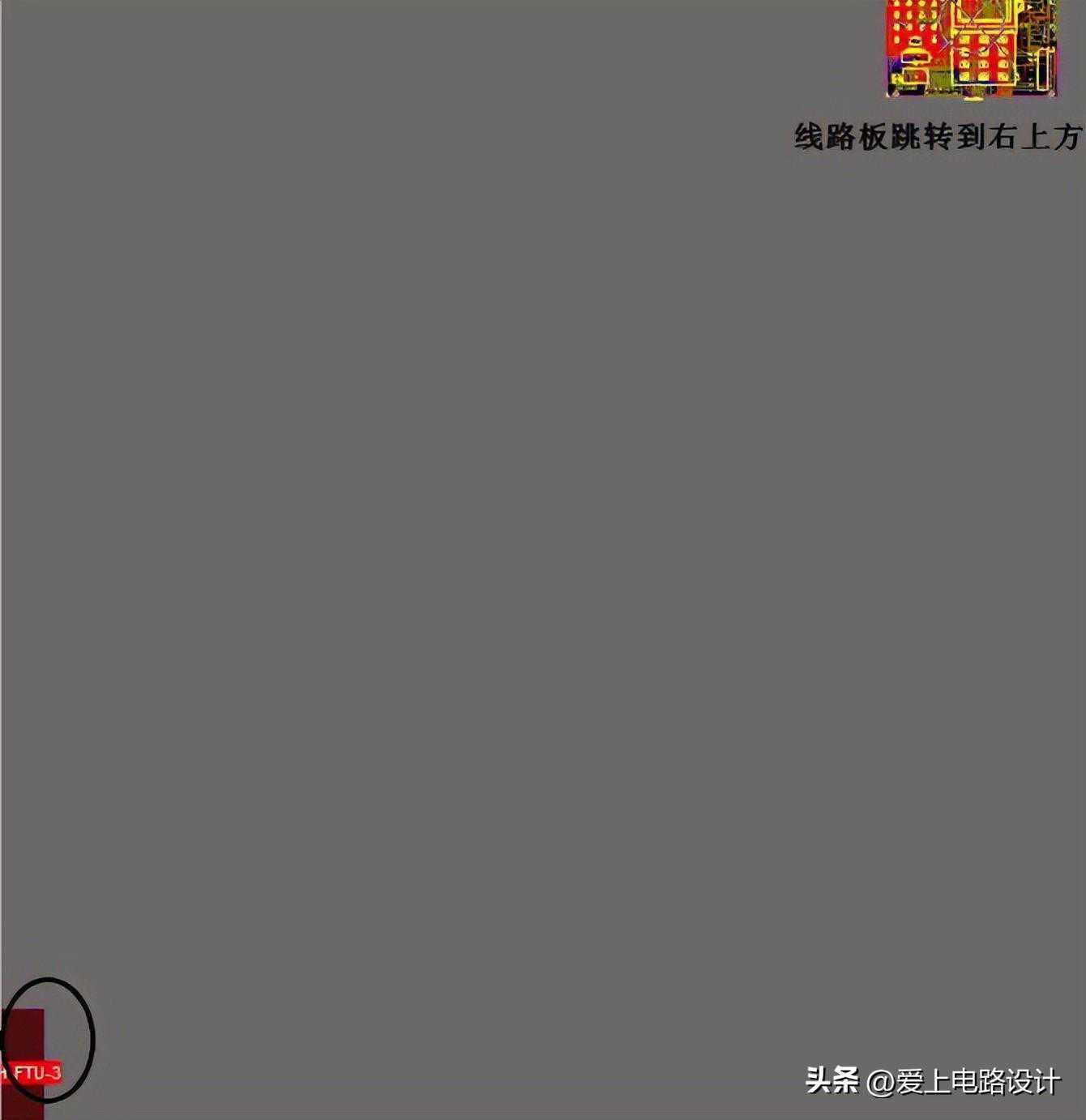

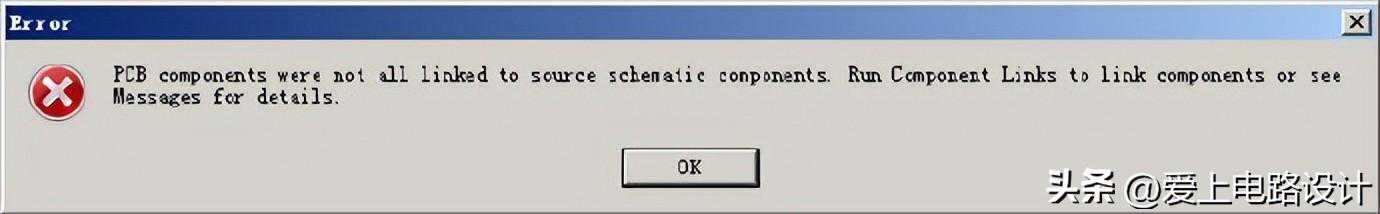

先建立PCB文件，否则在原理图中无法显示“UpdatePCBDocument”。原理图生成PCB后，先删除RoomDefinition，再进行DRC，否则会出现太多的Room规则错误。关闭PCB再打开，就可以看到。如下图。

1）PCB图纸打印

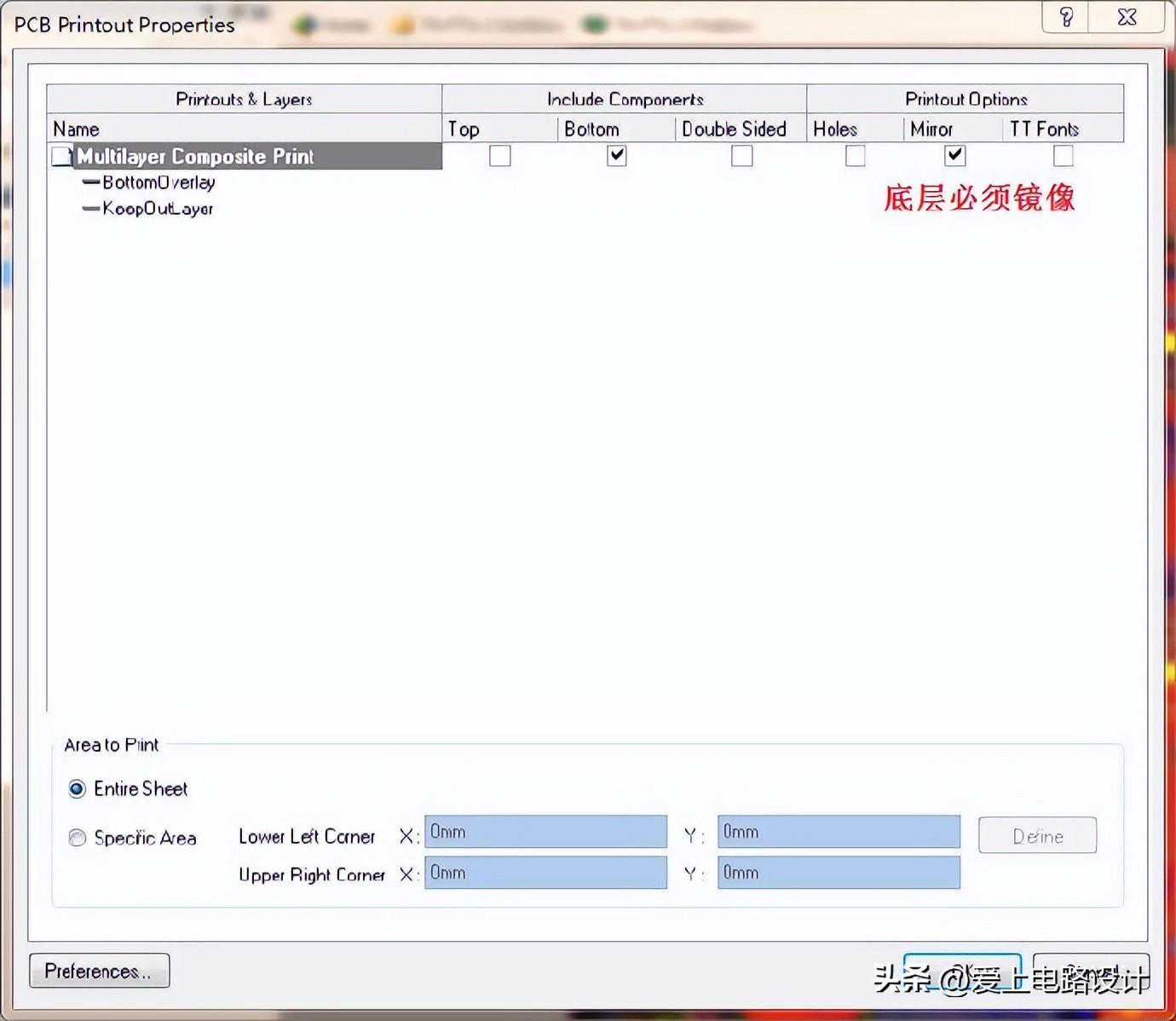

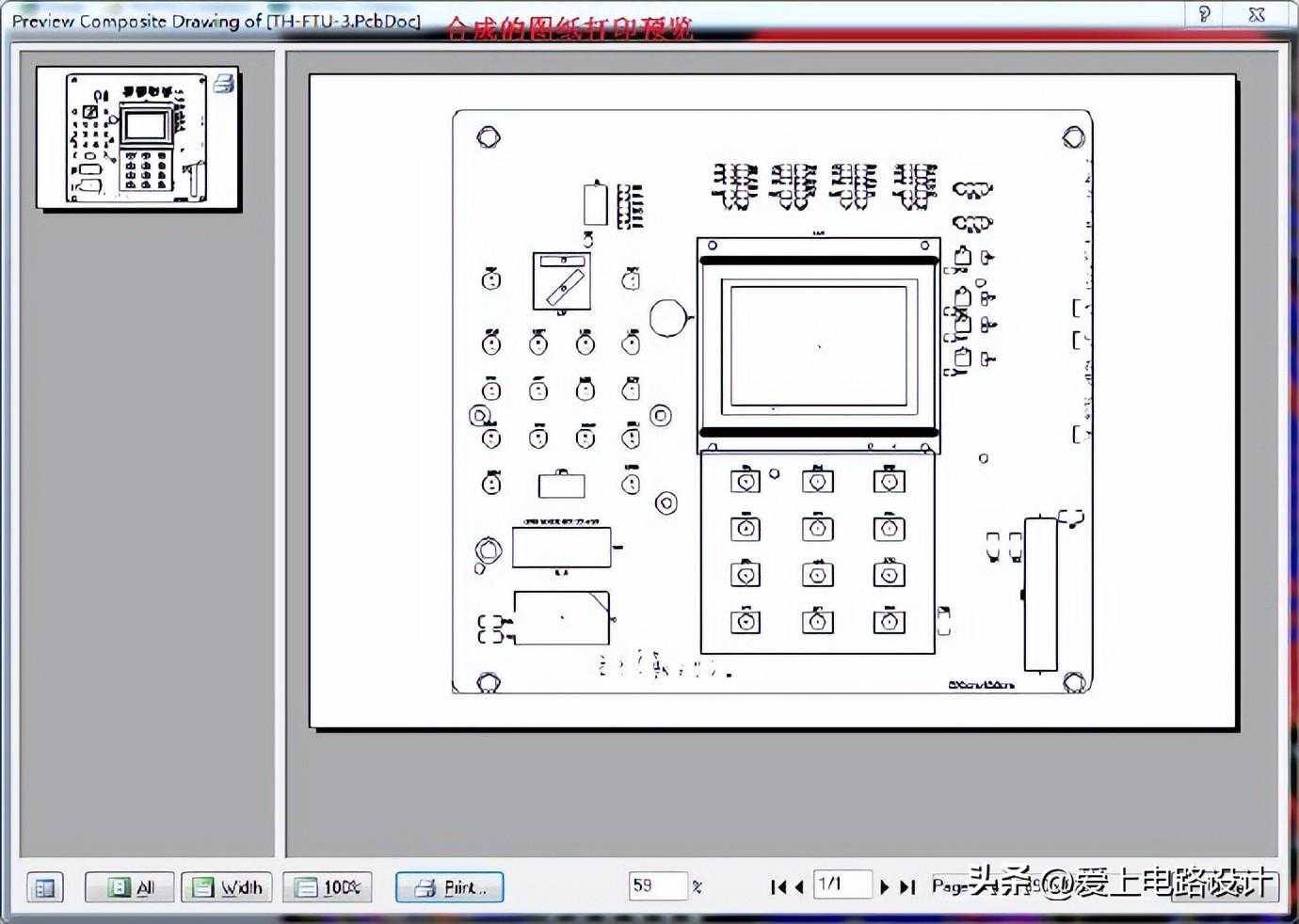

File---》PageSetup---》弹出CompositeProperties对话框

​--------------------------------

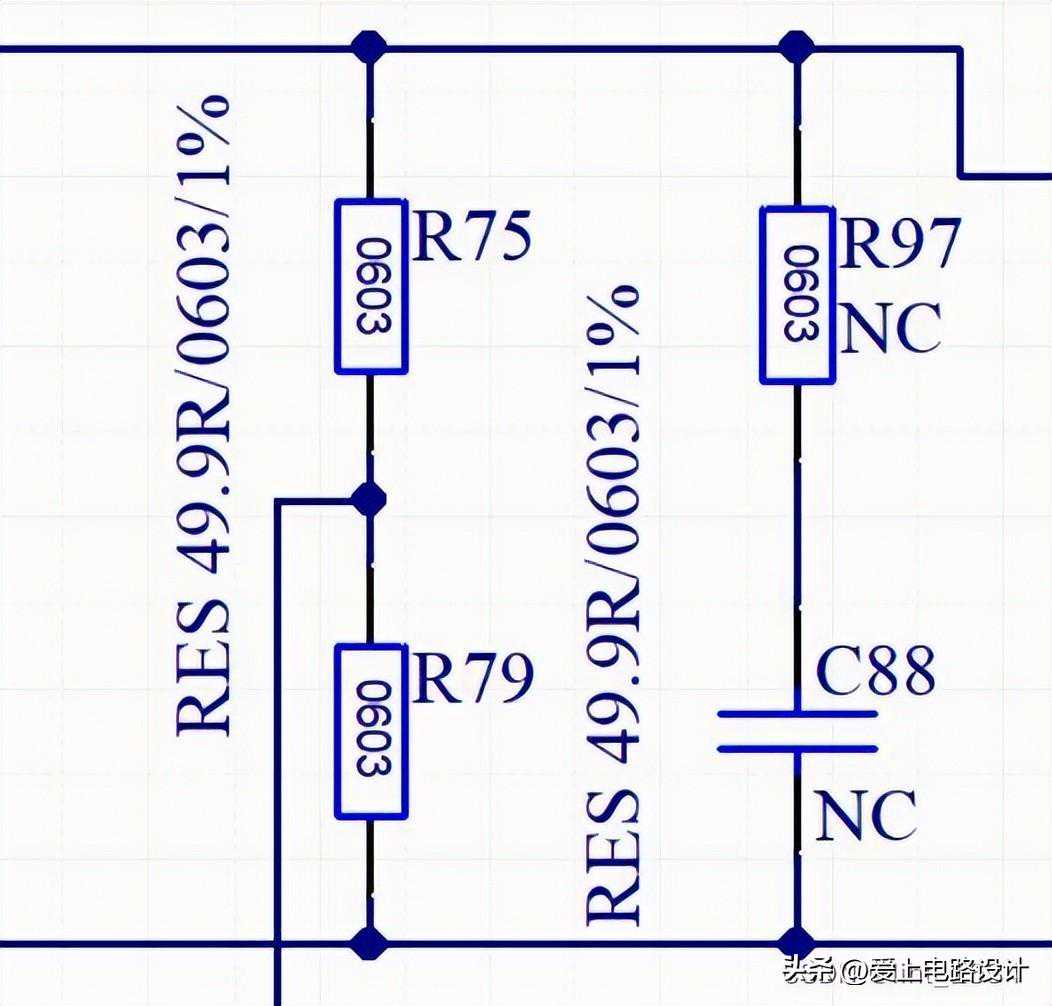

2）原理图打印

方式同上，类同不再赘述。

--------------------------------

3）问题解决

打印预览一直空白，重新建立工程，如下图所示才能打印成功。

1）选择对象

Ctrl+A全选所有对象

2）定位器件文本

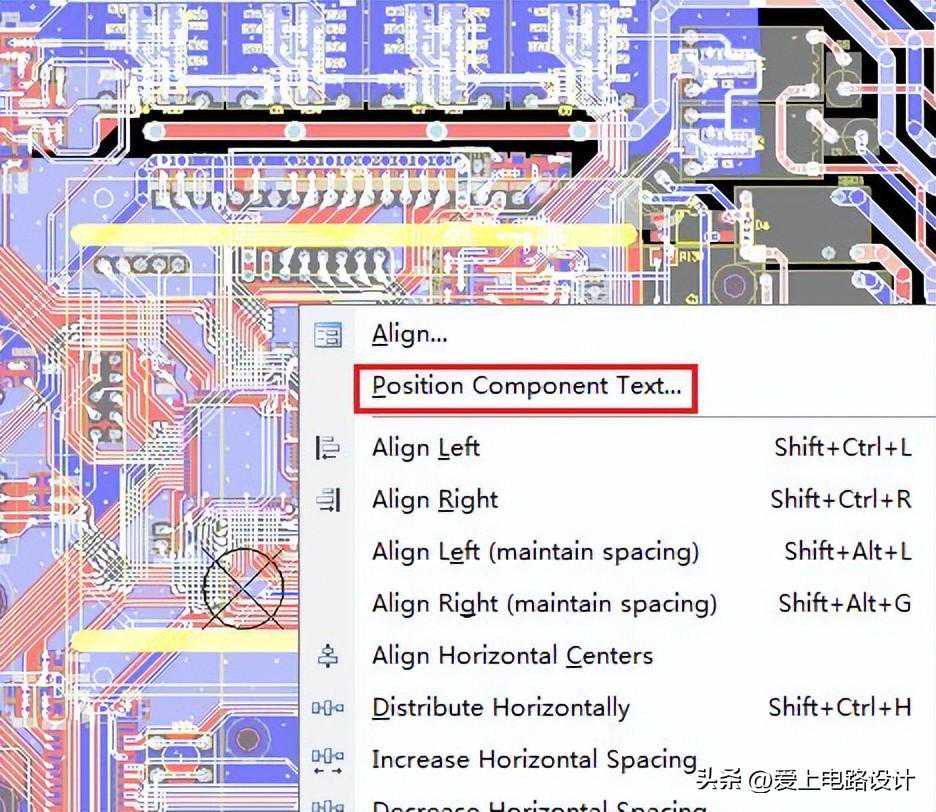

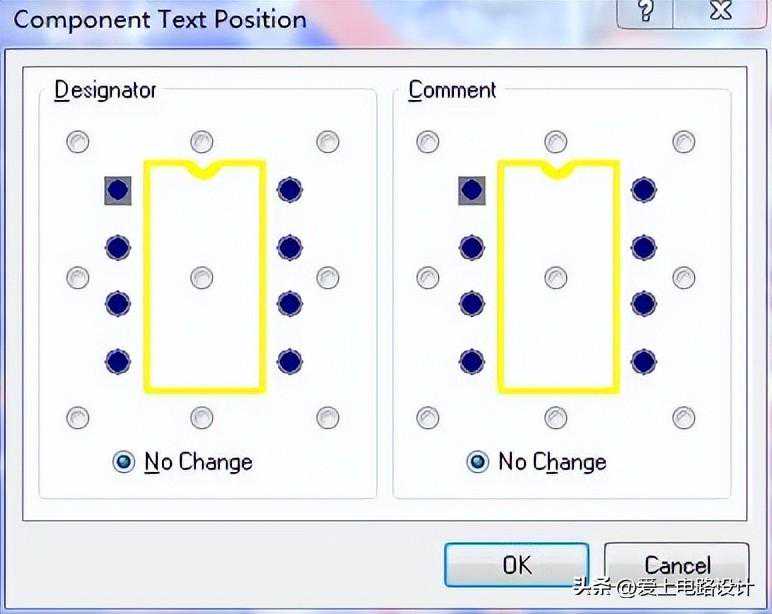

选中后按A键，进行PositionComponentText。

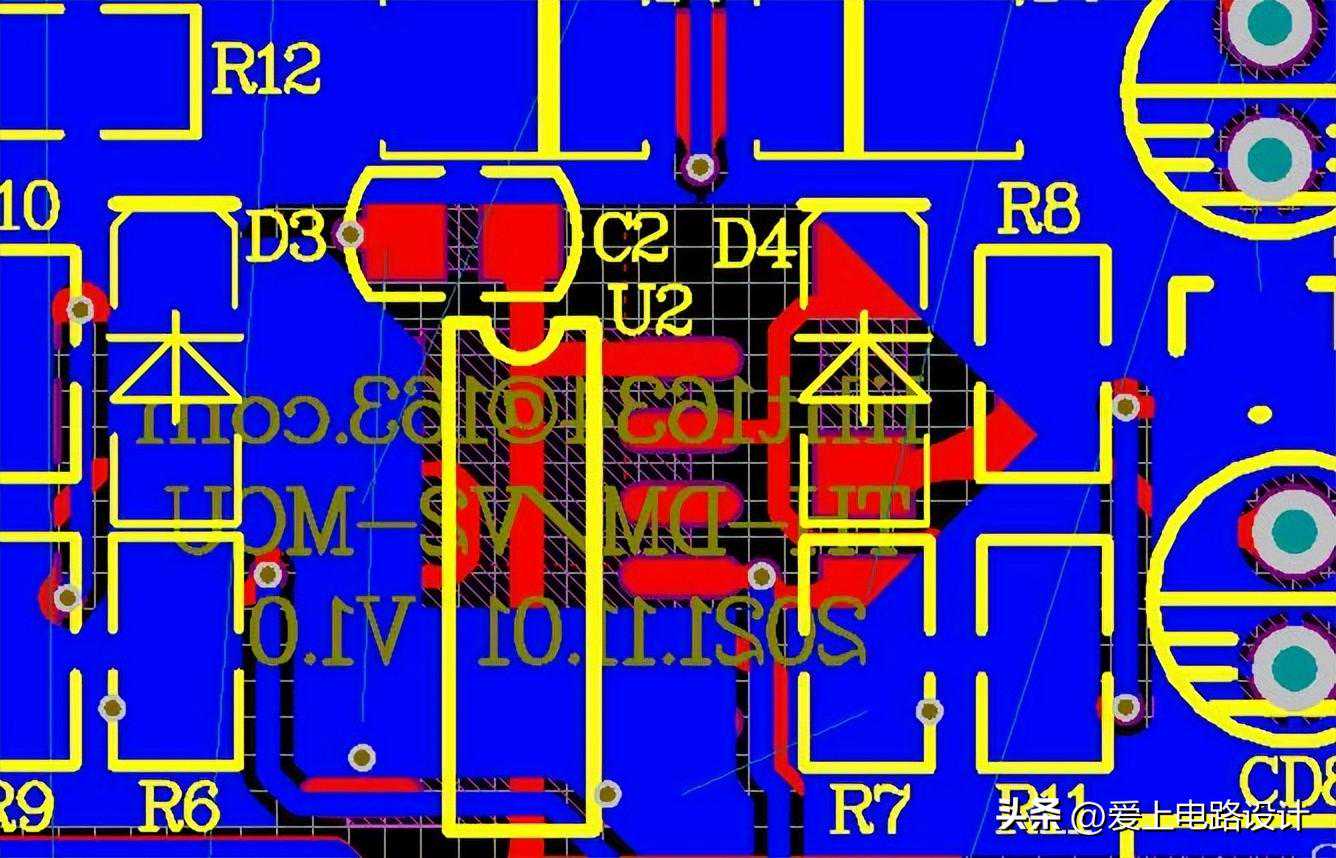

3）选择元件的摆放方式

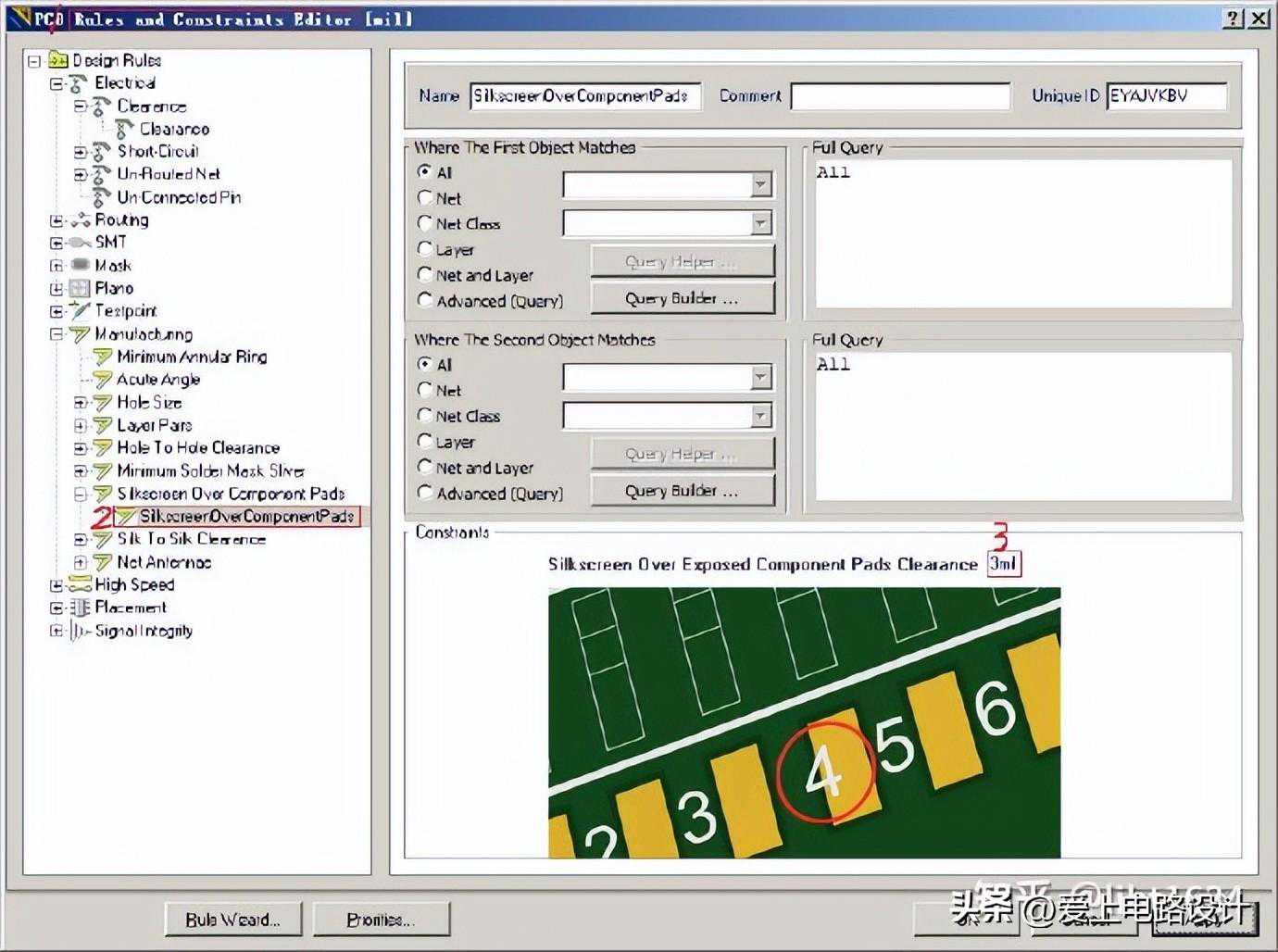

具体位置视实际情况而定。为保证字符的清晰，建议字宽/字高：4mil/25mil或5mil/30mil。

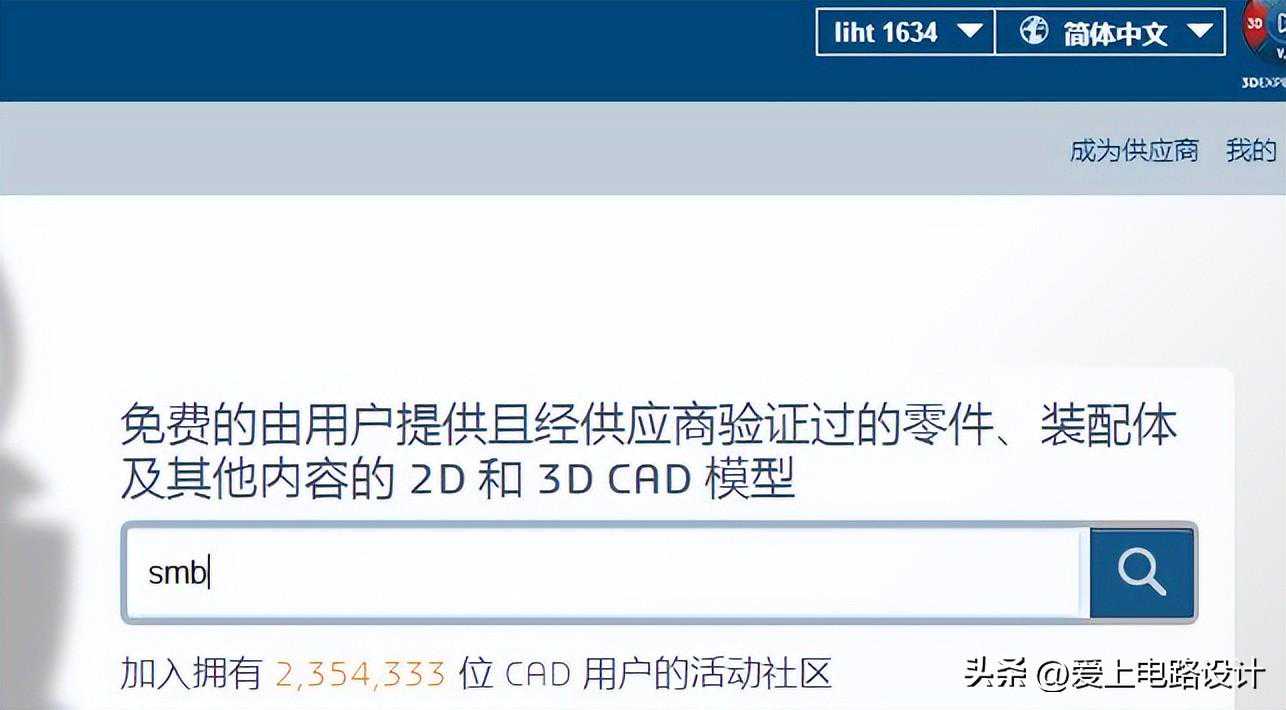

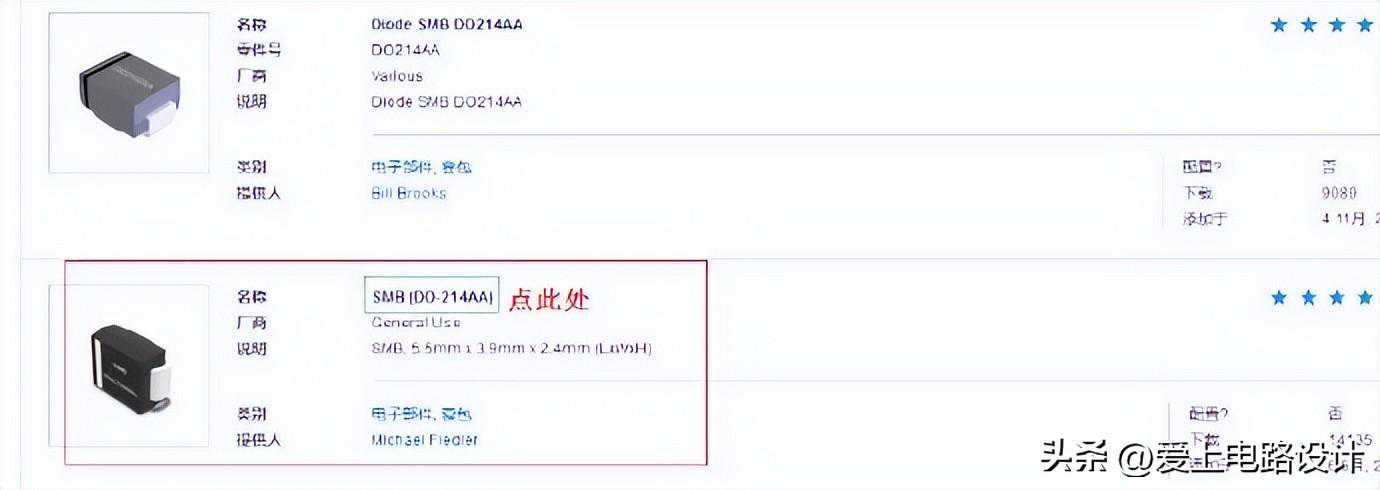

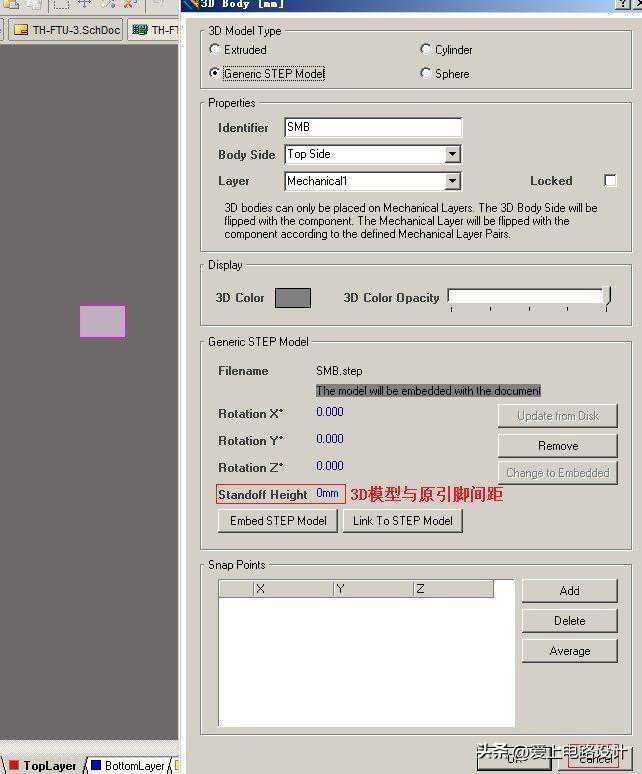

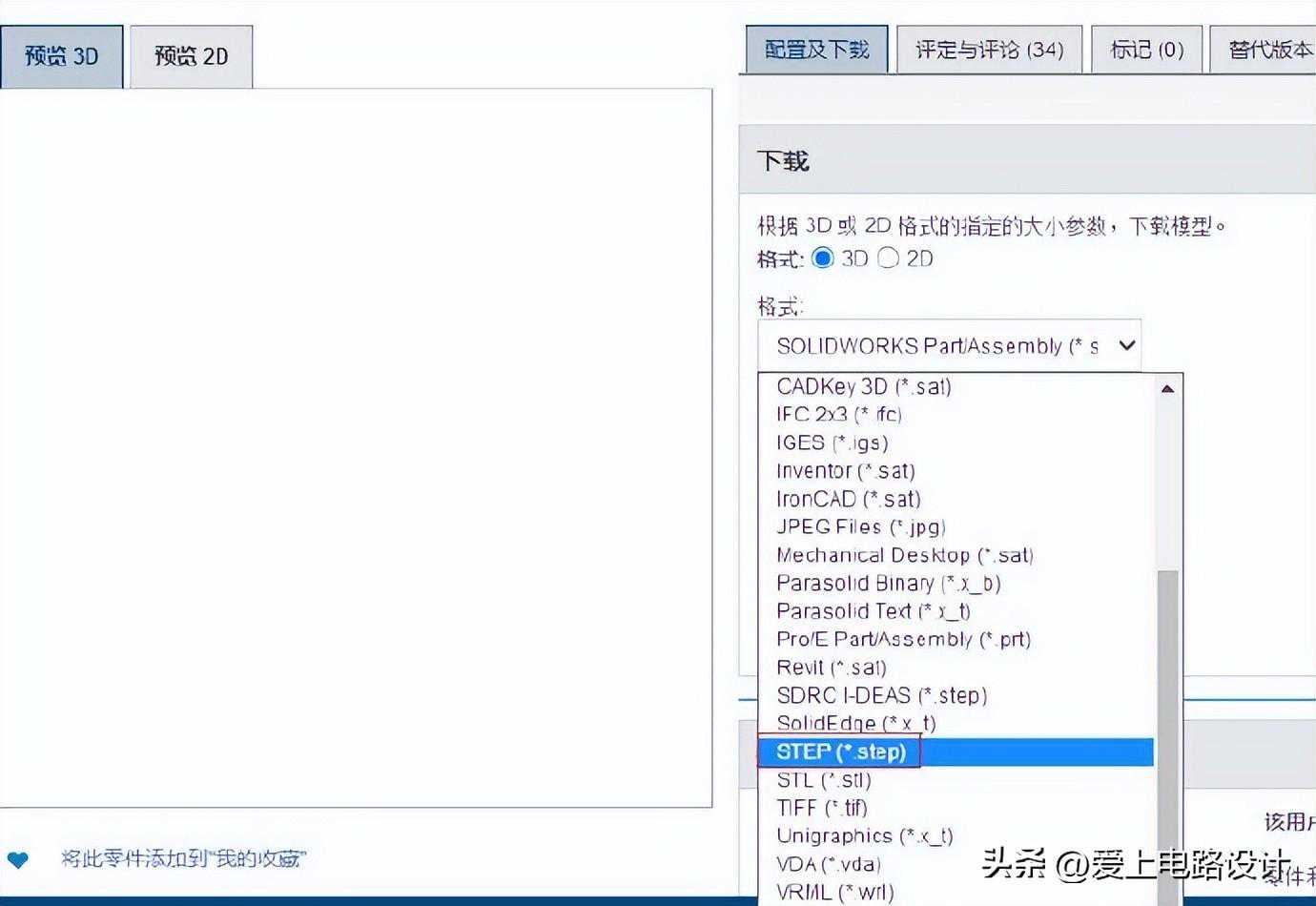

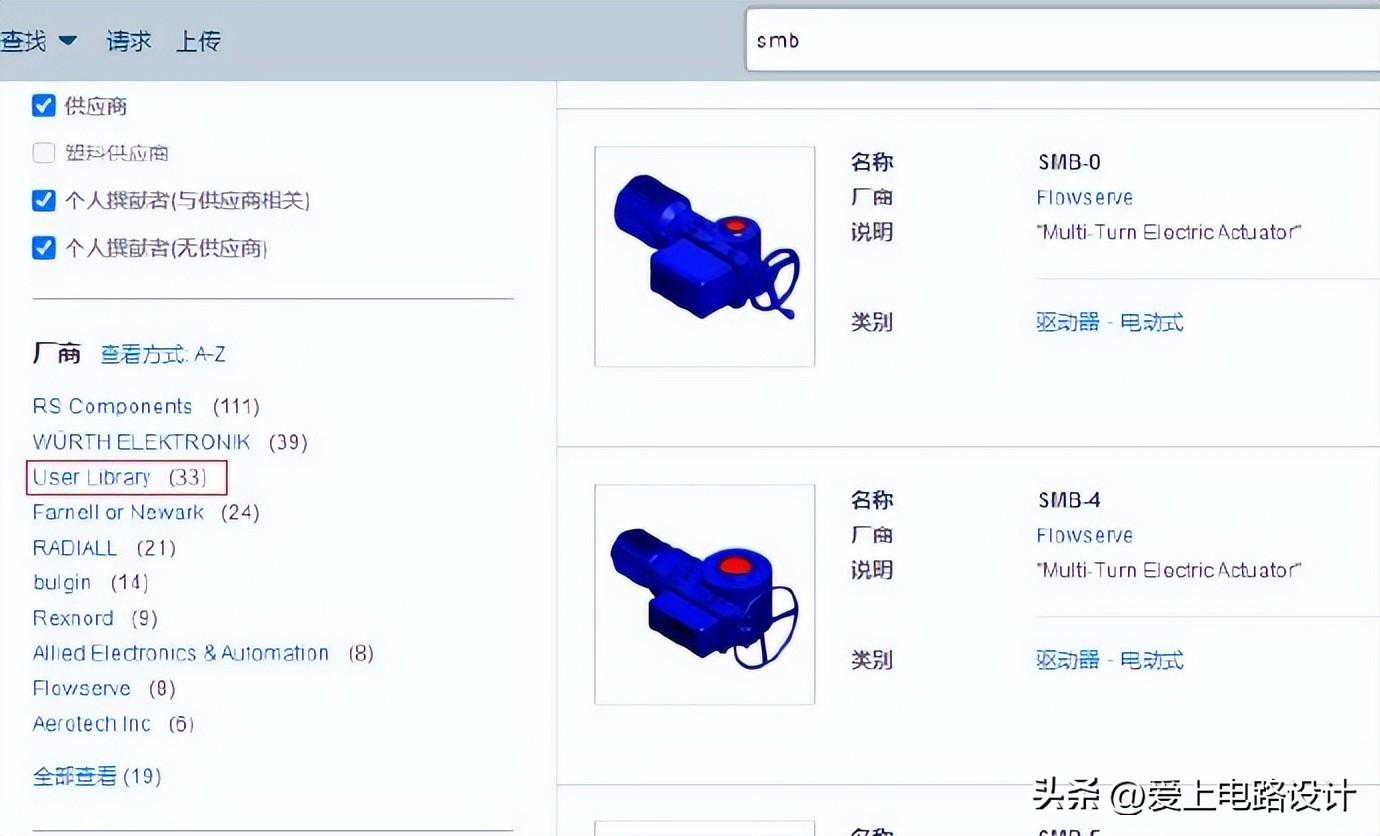

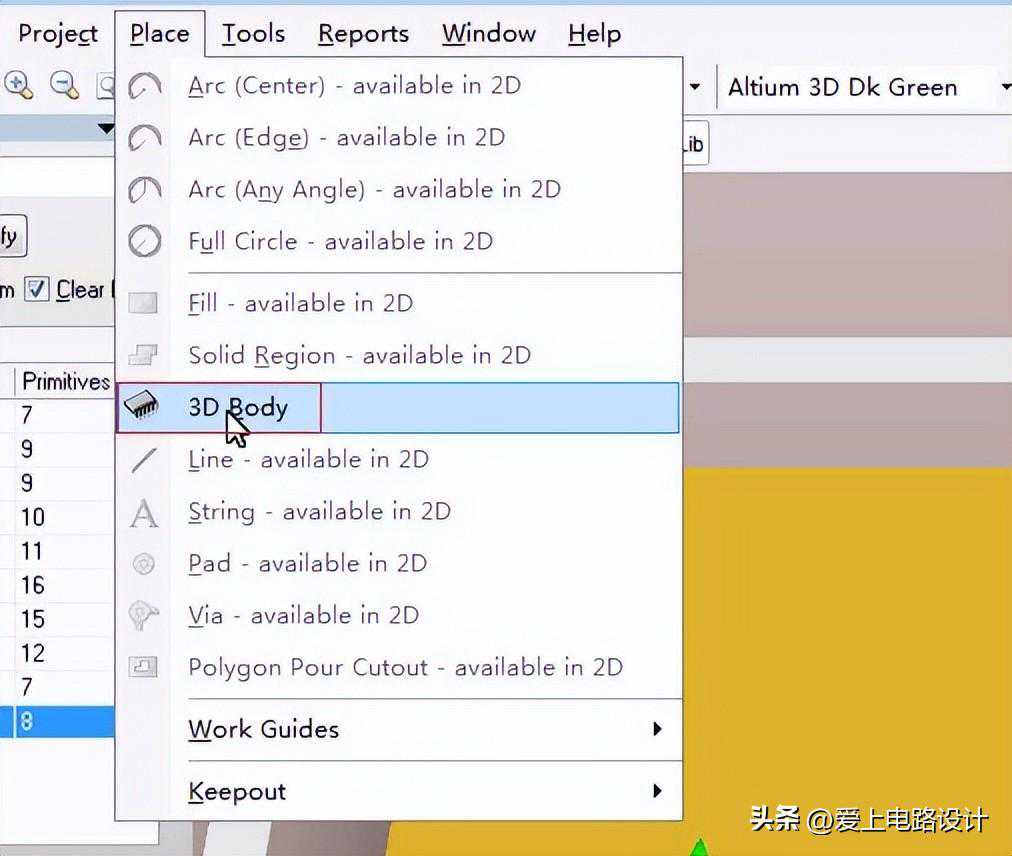

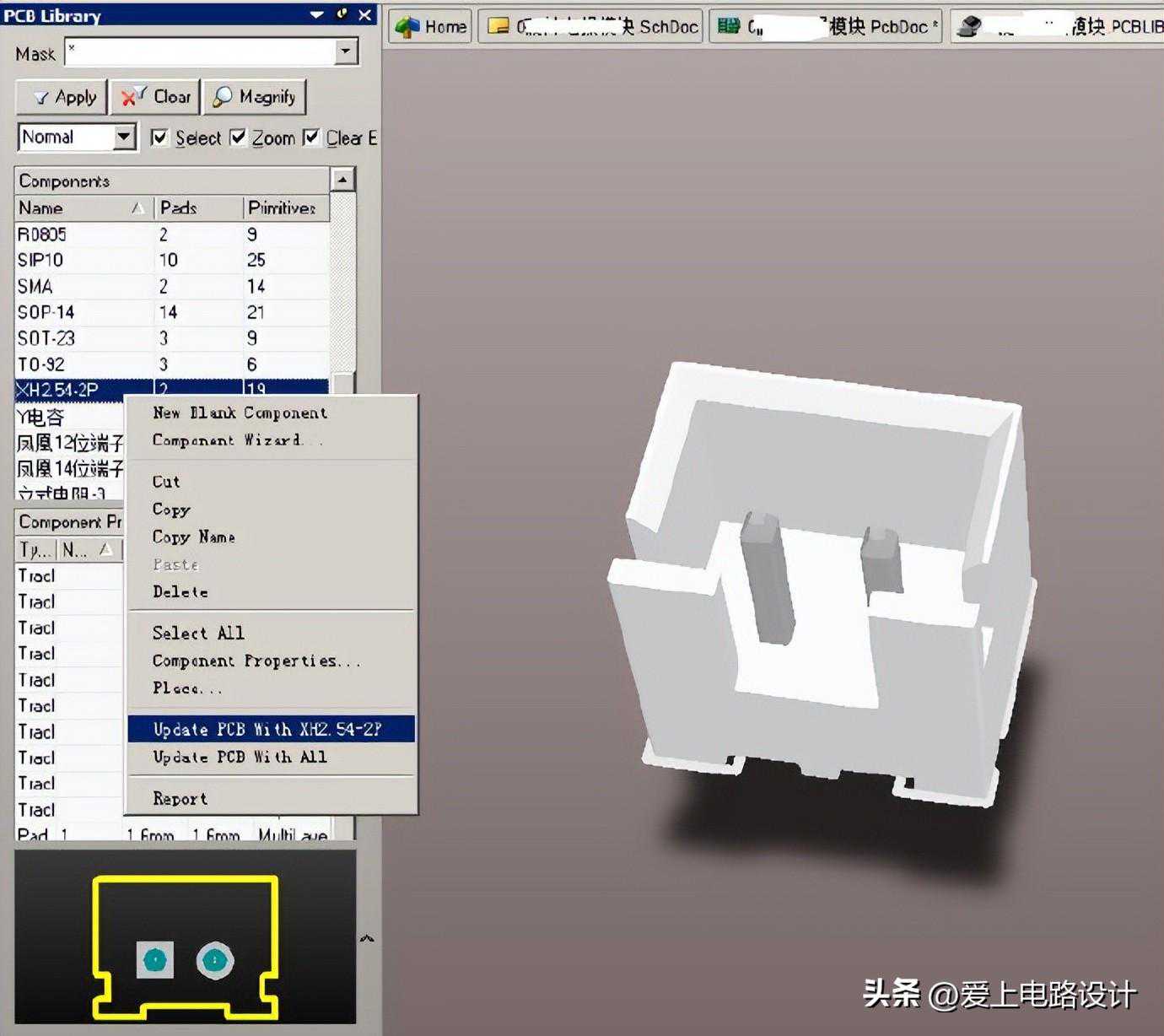

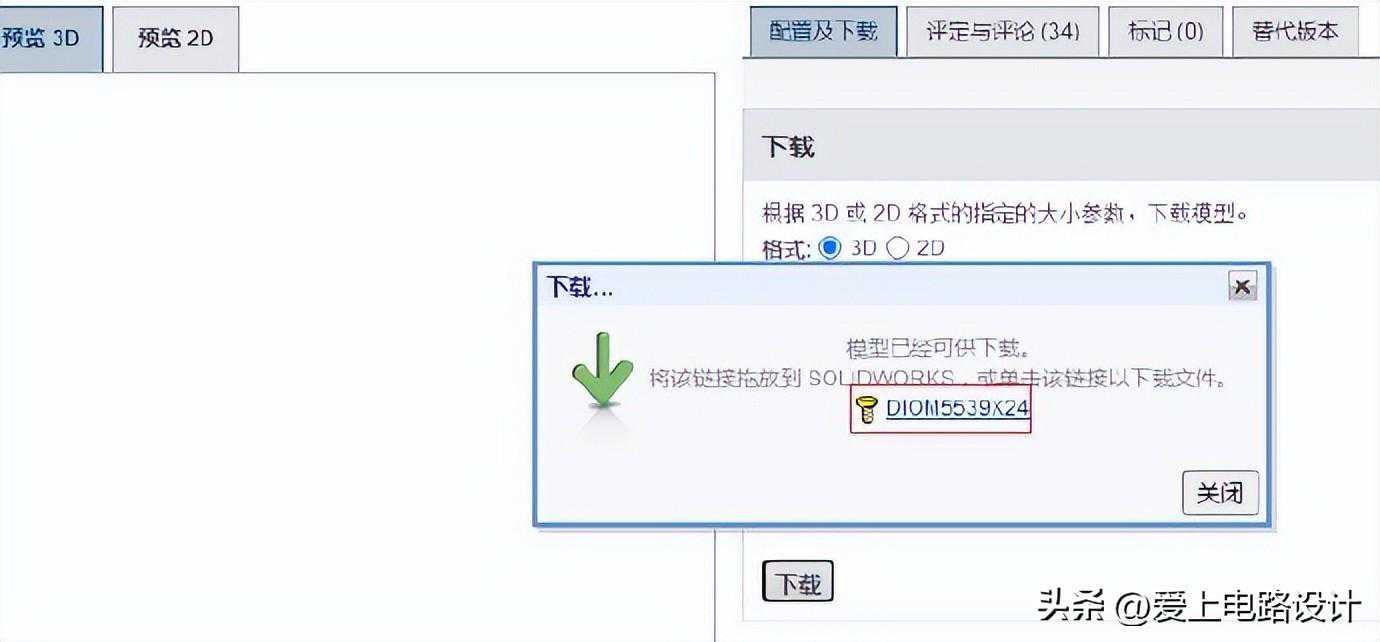

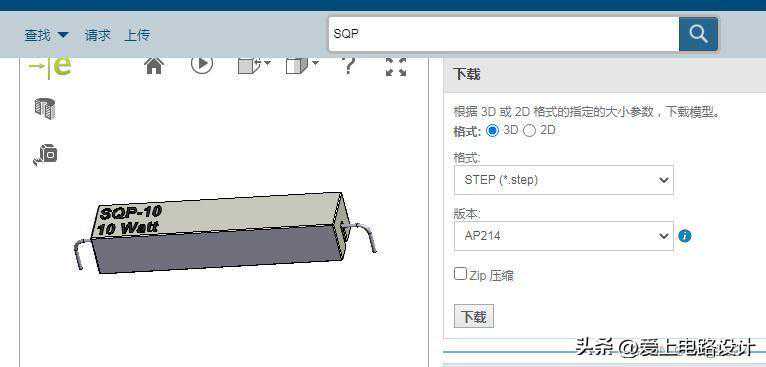

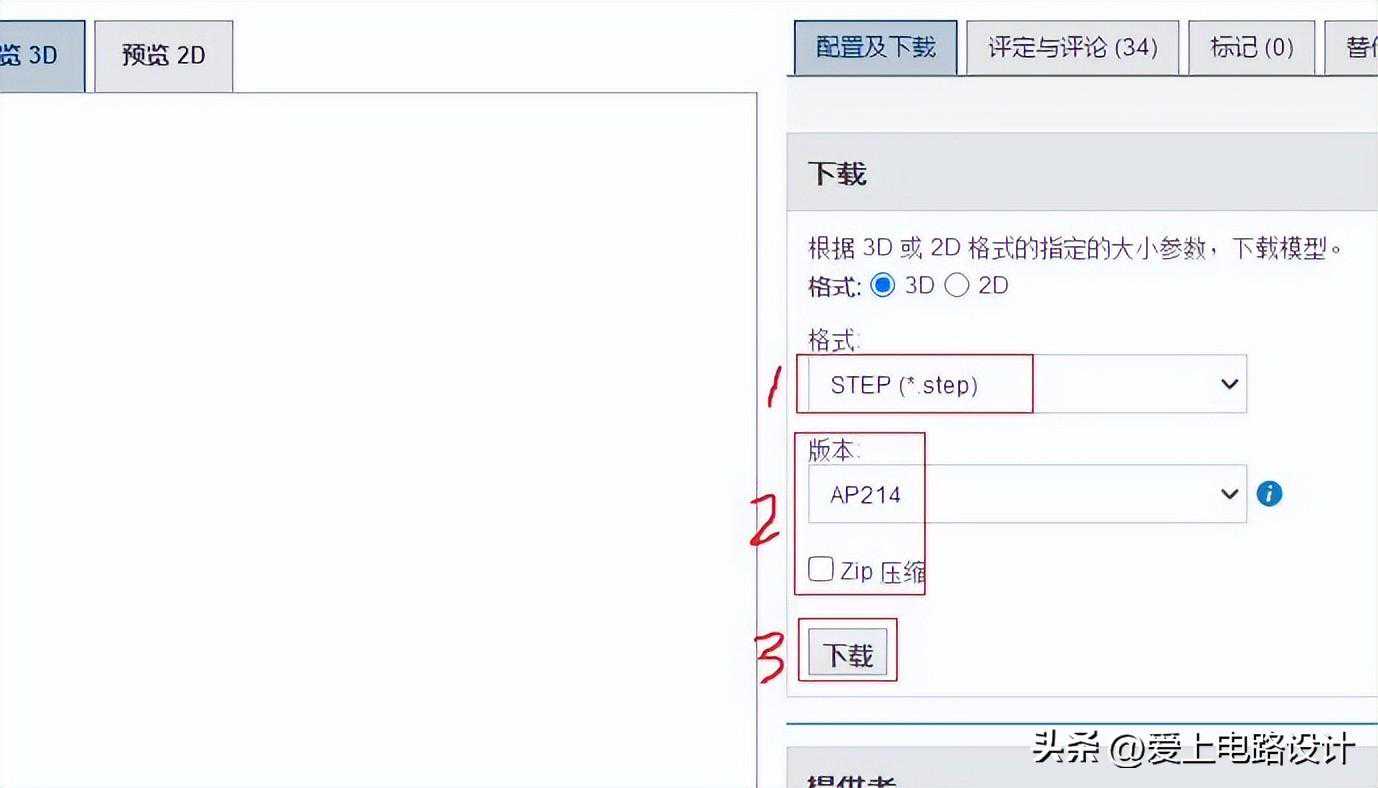

登陆网站：或，本处以创建SMB的3D元件体为例说明。

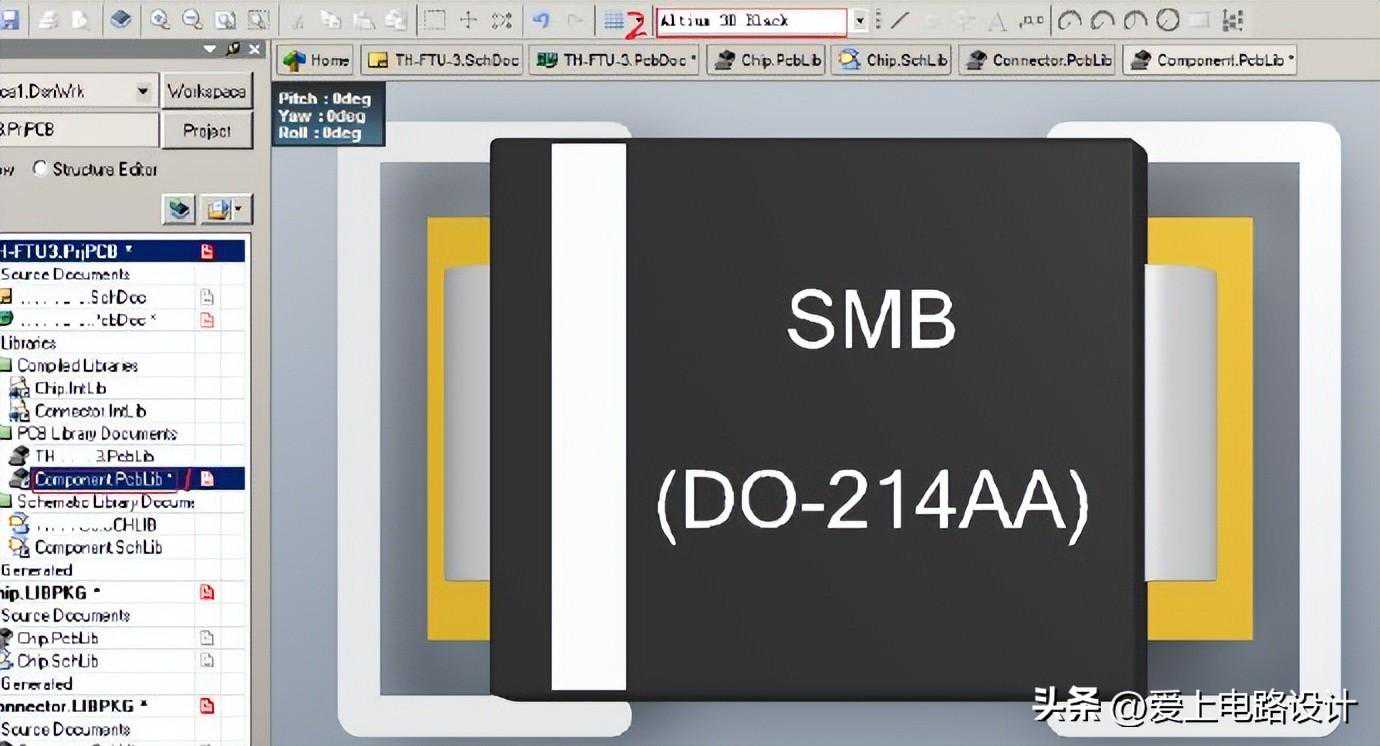

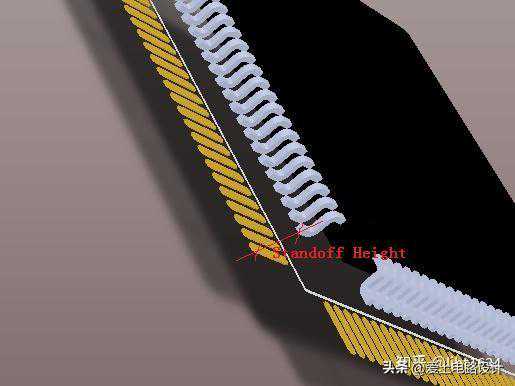

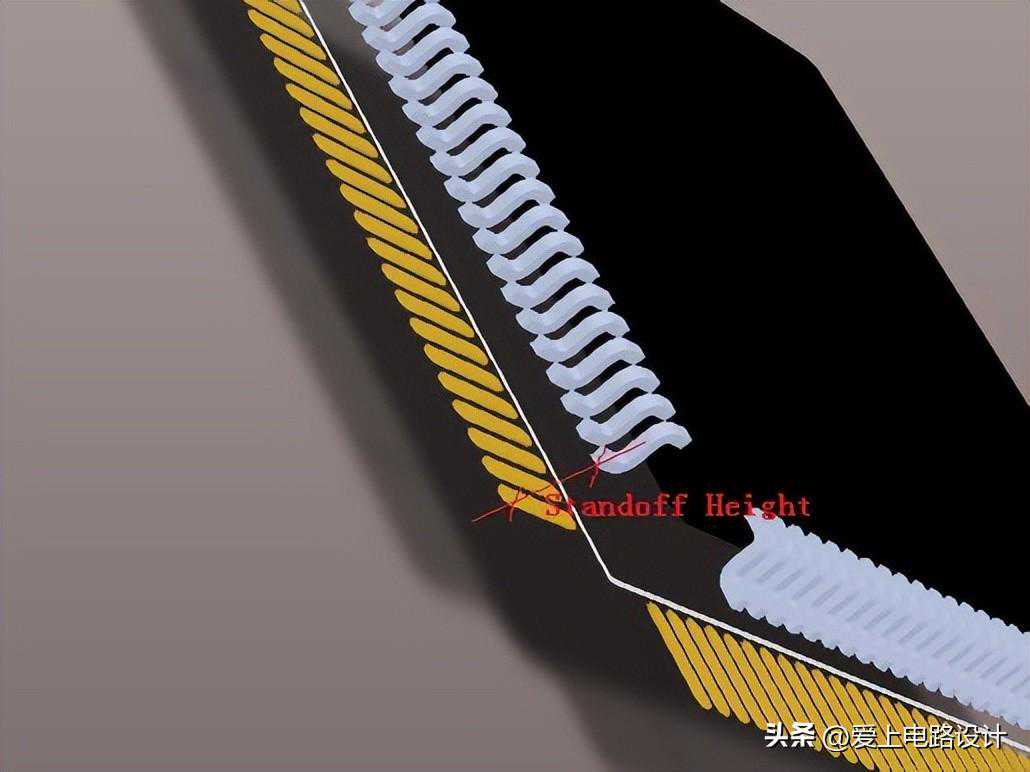

1）更改元件体高度

--------------------------------

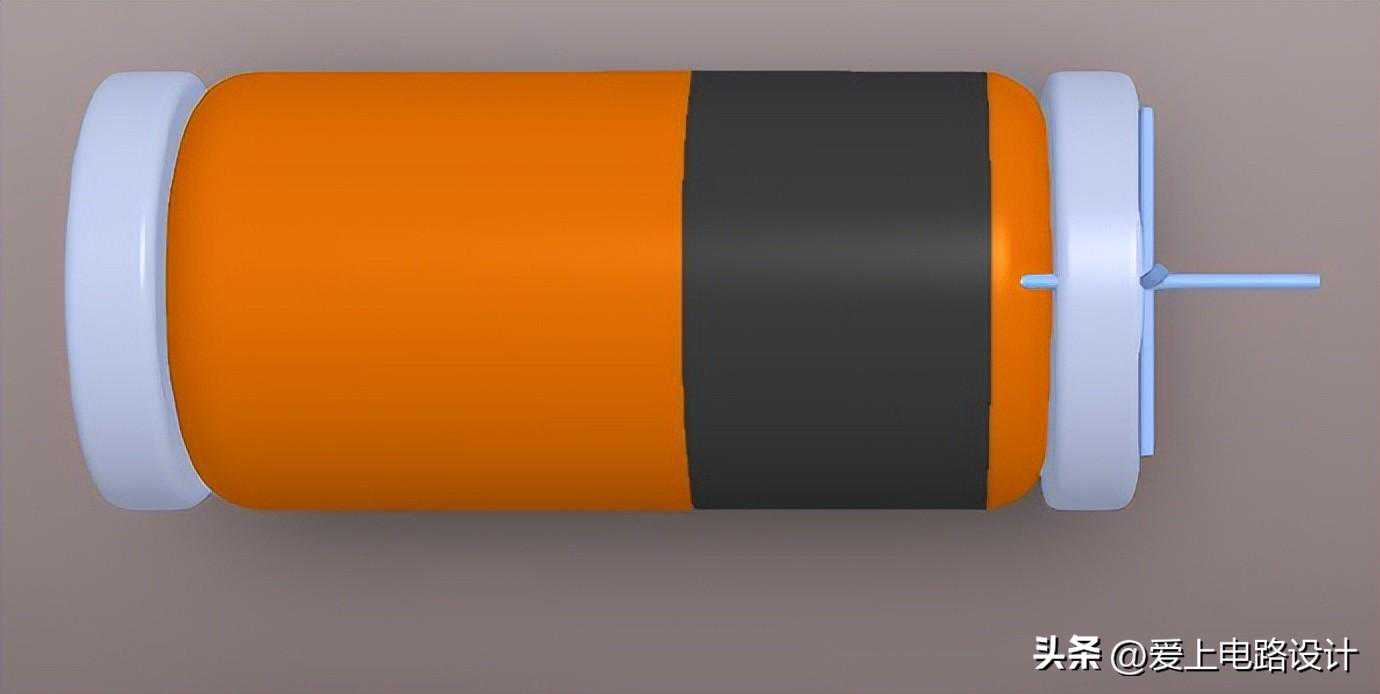

2）旋转3D元件体

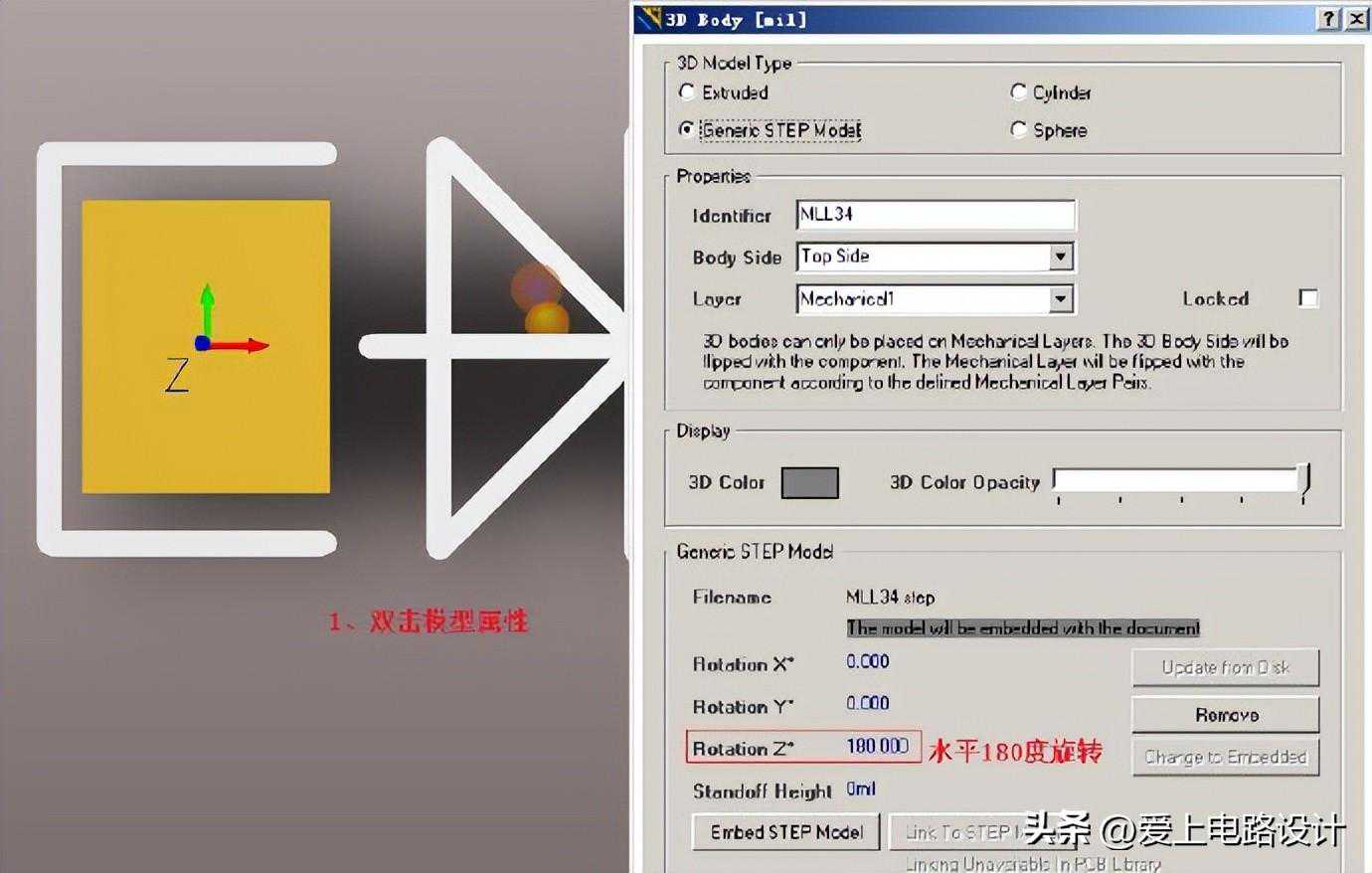

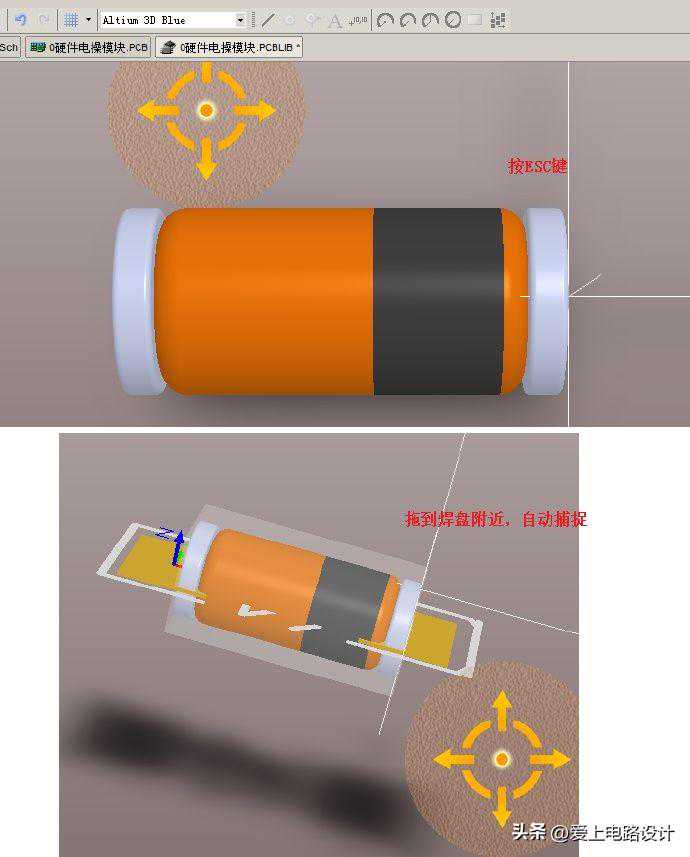

Shift+鼠标右键自由旋转，数字0回正，数字9垂直翻转；V+B快速正反面翻转。空格键旋转元件体自身。

​--------------------------------

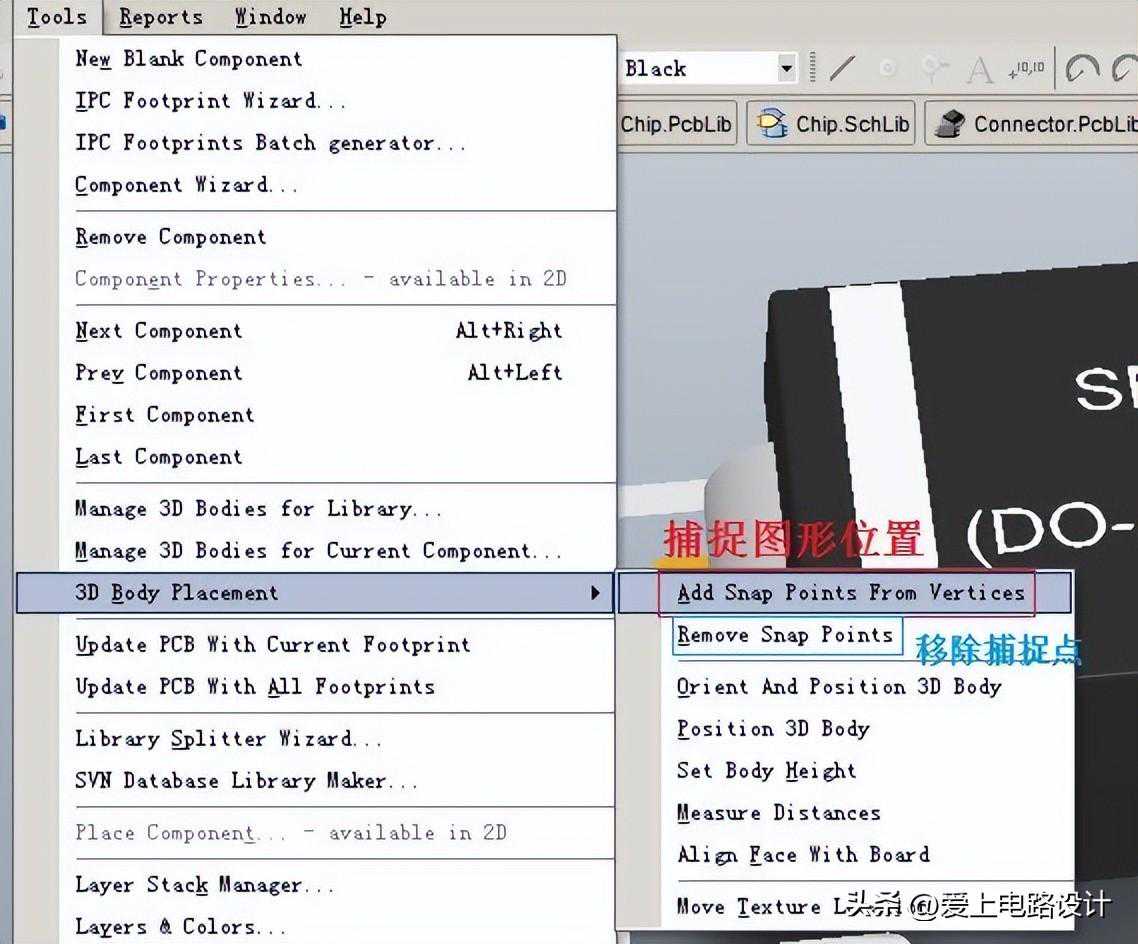

3）3D下，捕捉与移除图形位置

--------------------------------

4）更改元件体的方位

​按“空格”键也可旋转。

--------------------------------

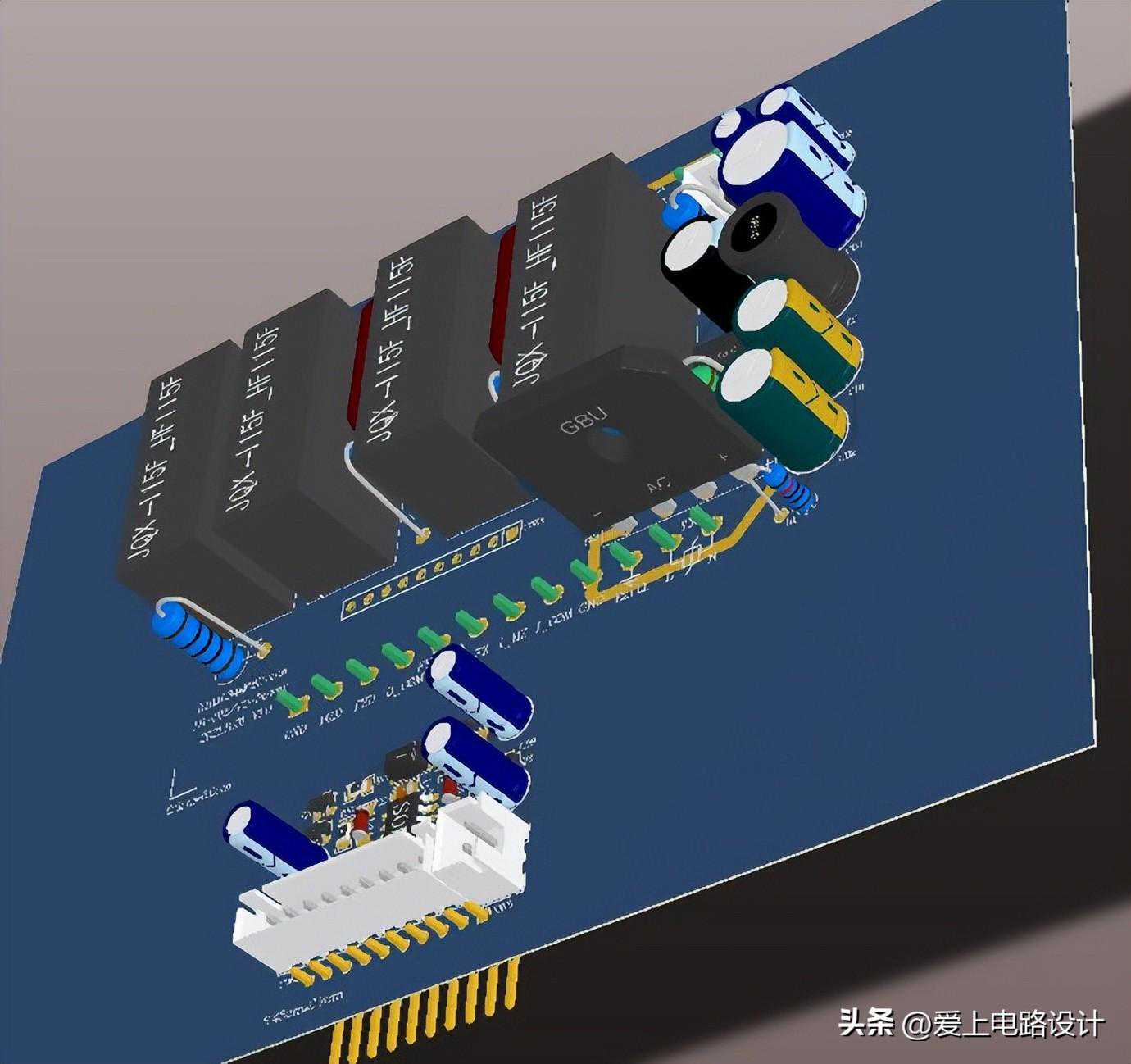

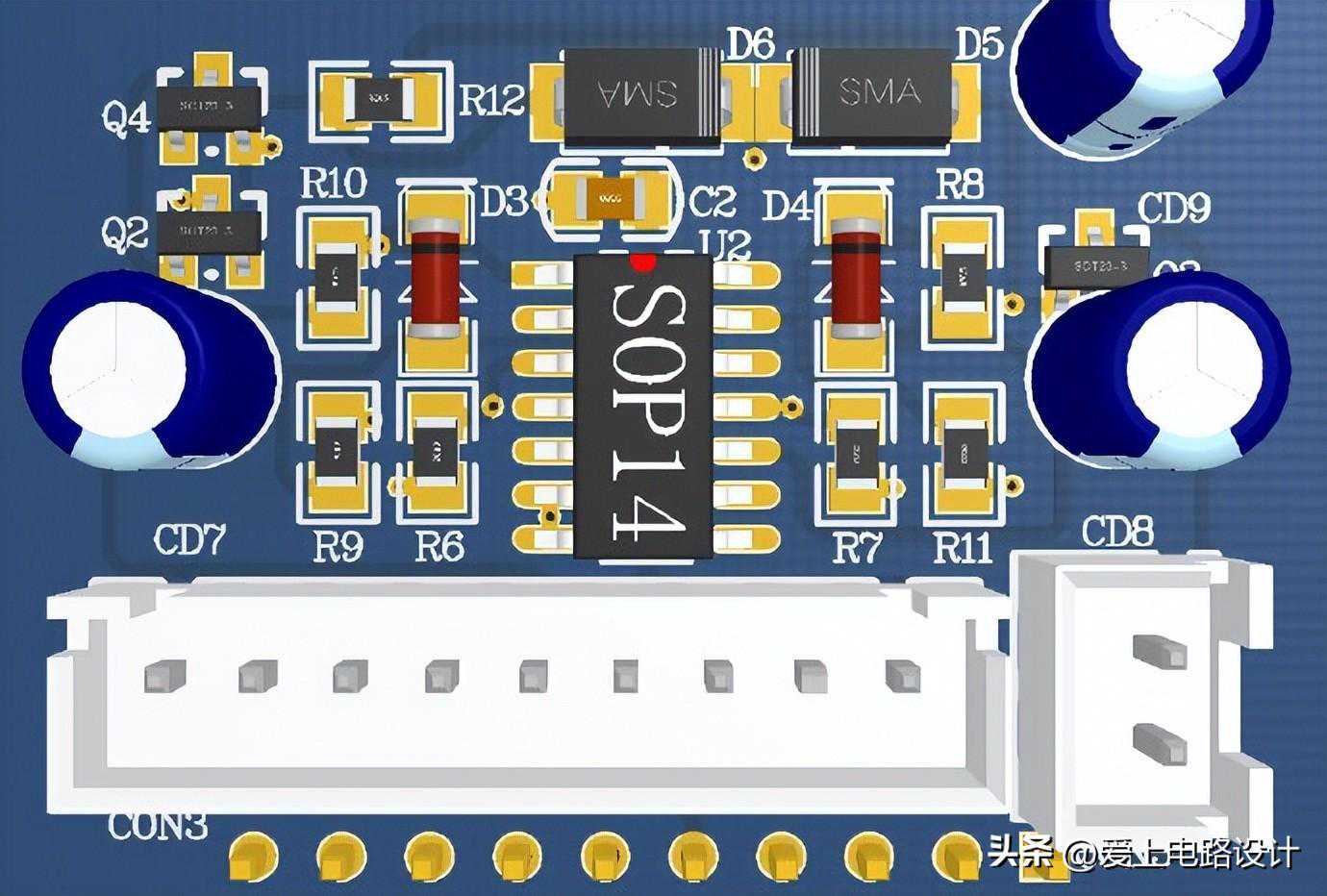

5）3D效果图

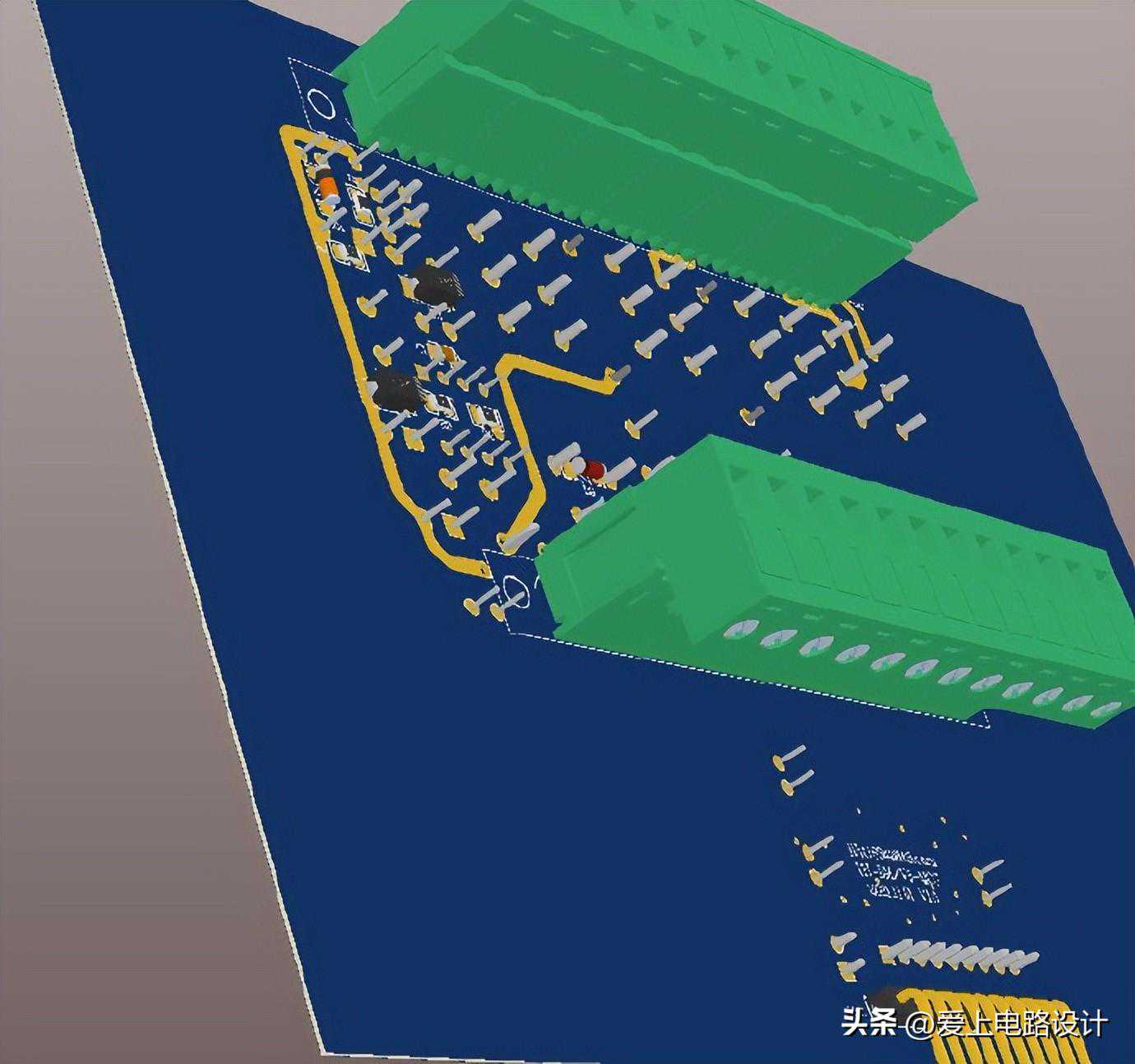

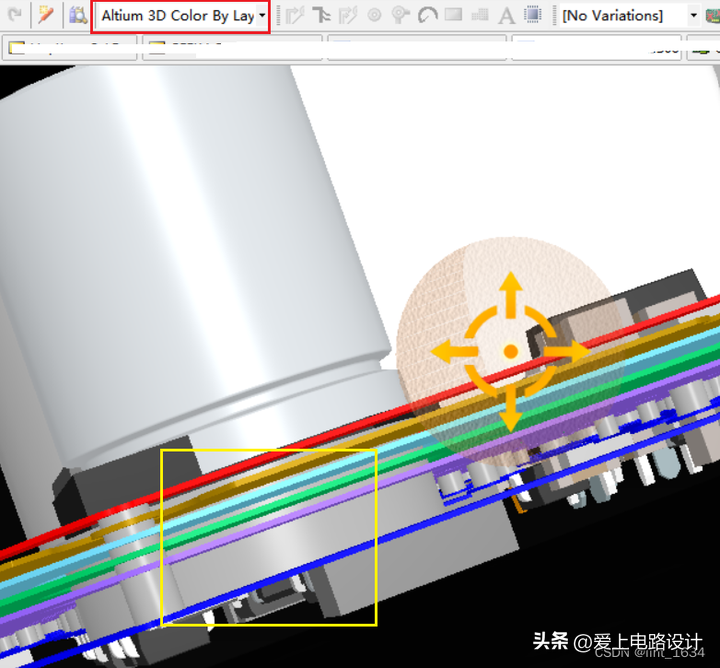

Altium3DColorByLayer查看模式，可以显示板层中间，如下图。

​本项目完整内容移步：基于MC14013电动操作控制模块(本人自主设计)，可用于学习以及作为项目参考使用。

在淘宝中找到元件的英文名称，再搜索。比如找10W水泥电阻，直接搜索“水泥电阻”不好找。

看看用户的其他内容：

如不想花费大量时间自行查找与添加，AD原理图与PCB封装库下载另可移步：Altium原理图库及封装库(元件已分类、已整理、绝不混乱)。

复制***.alf与文件至安装目录，再运行即可。

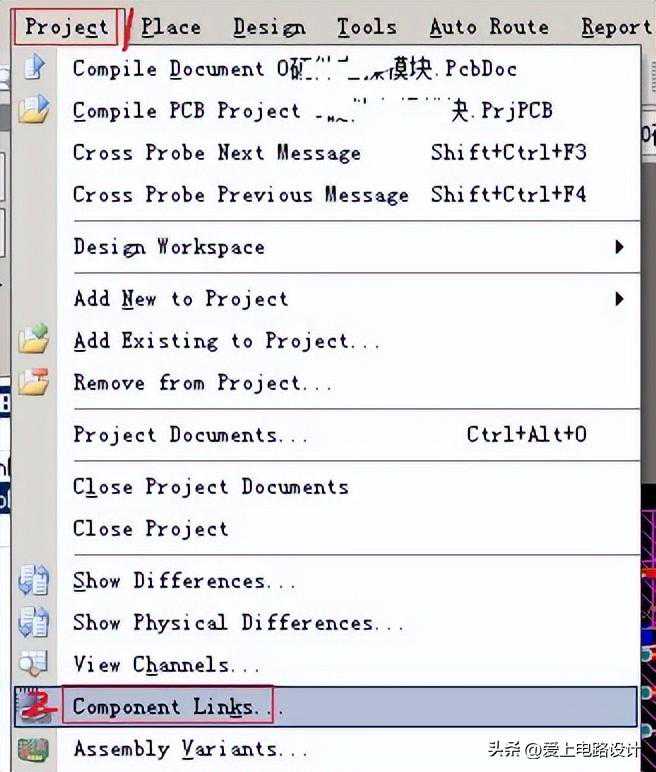

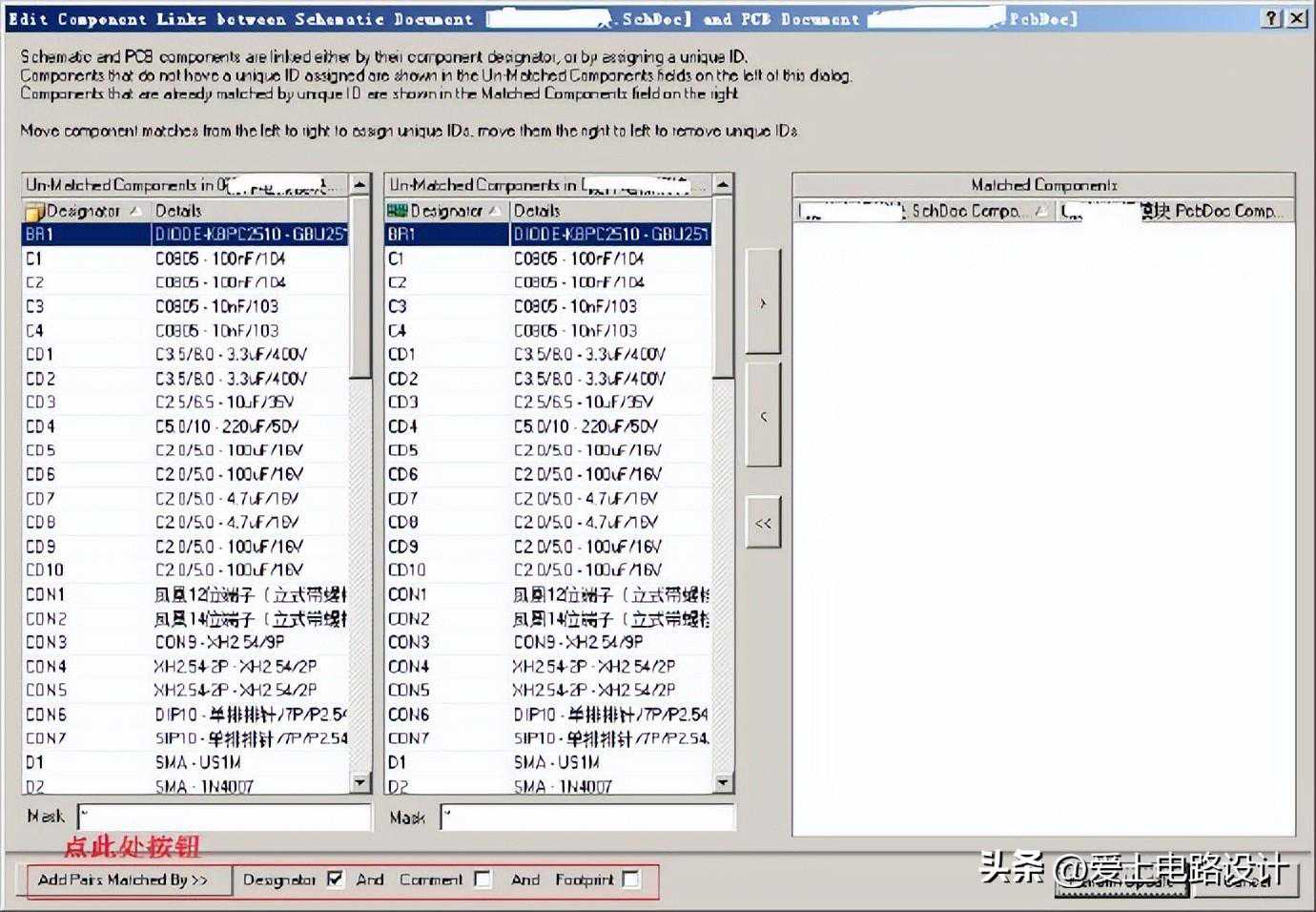

重新将文件添加到工程中，如“二、原理图绘制之2、项目的建立之2）添加原理图文件与PCB文件”所述的方法添加即可。

​如不能奏效，按如下方法一个一个更新到PCB文件。

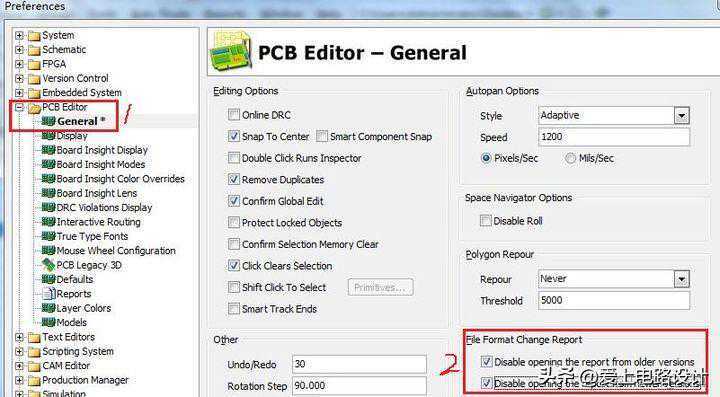

按快捷键组合：先按字母O，再按P，进入PCBEditor的General菜单项中，勾选以下两个选项：

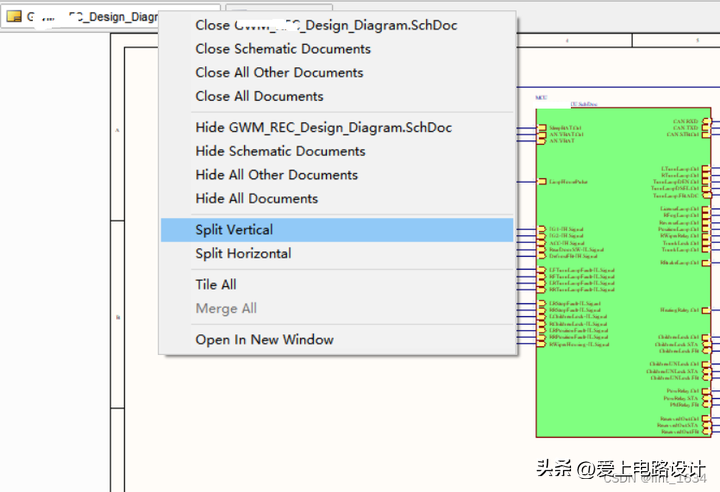

1）在原理图环境按下图操作

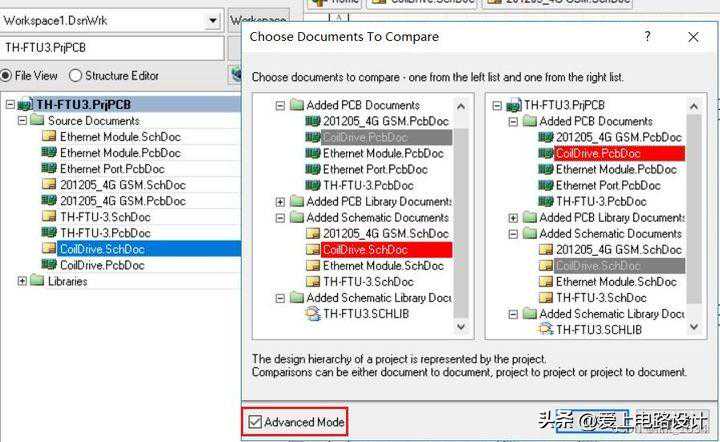

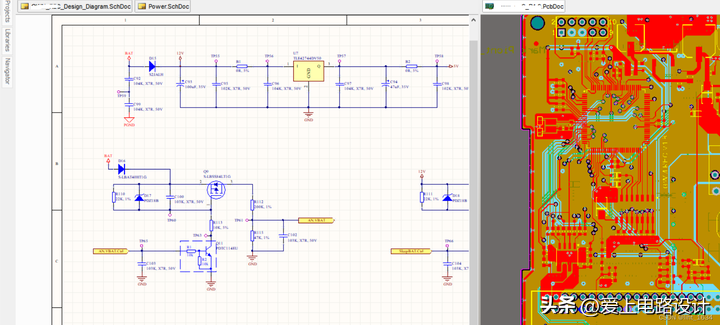

2）勾选AdvancedMode，在其中一个选择Sch，并在另一个中选择对应的PCB文件，如下图。

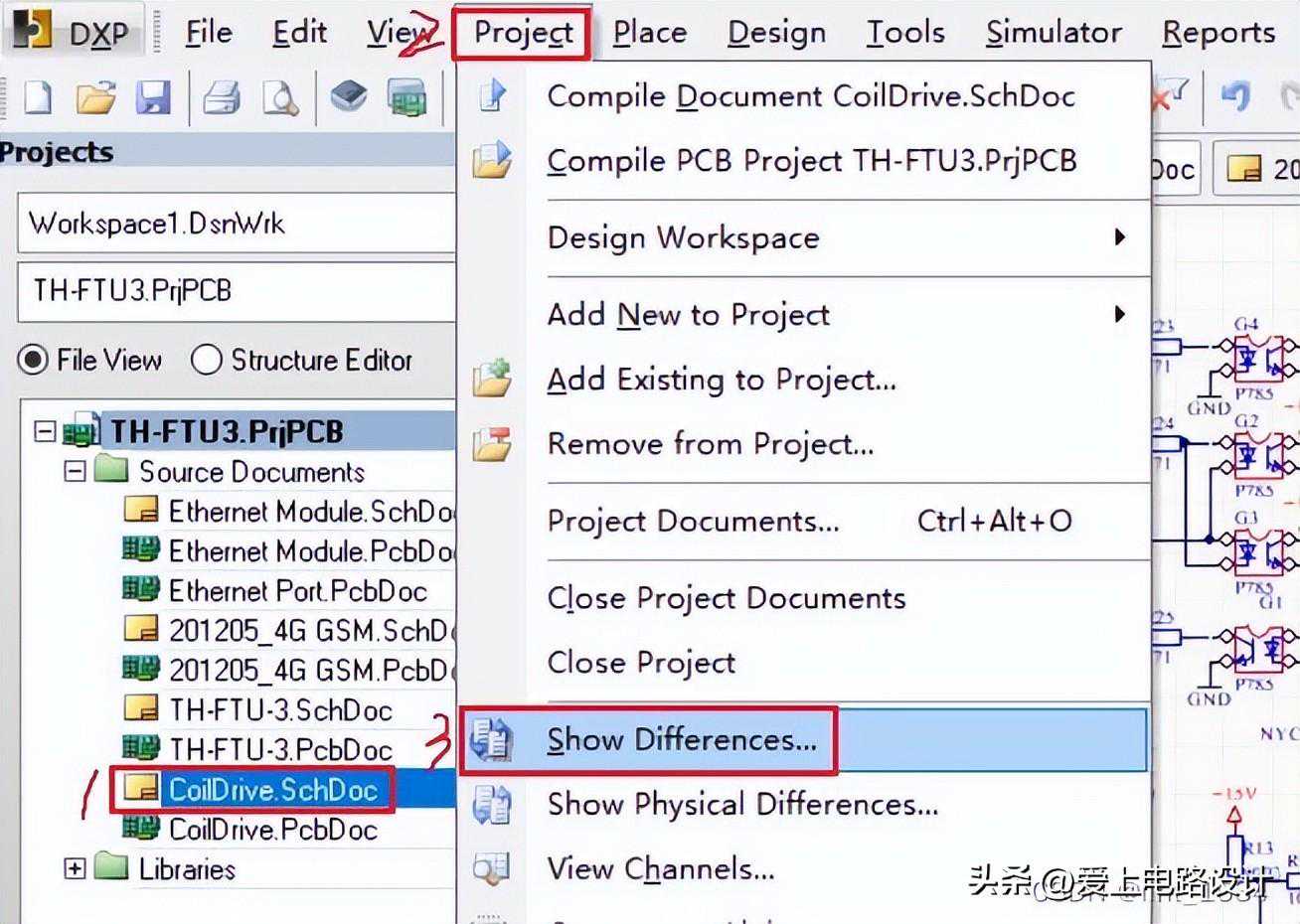

3）CreateEngineeringChangeOrder按钮为灰色

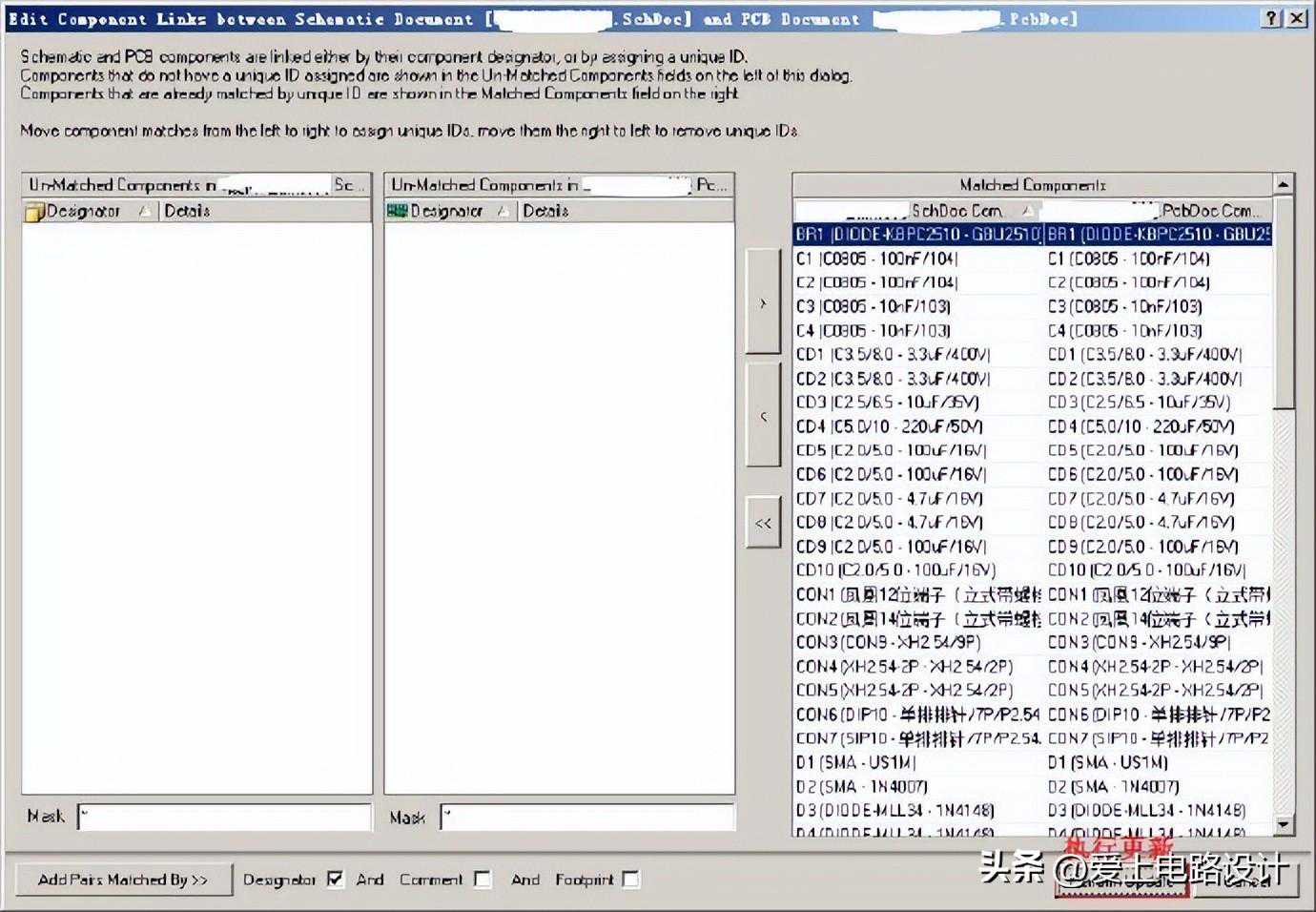

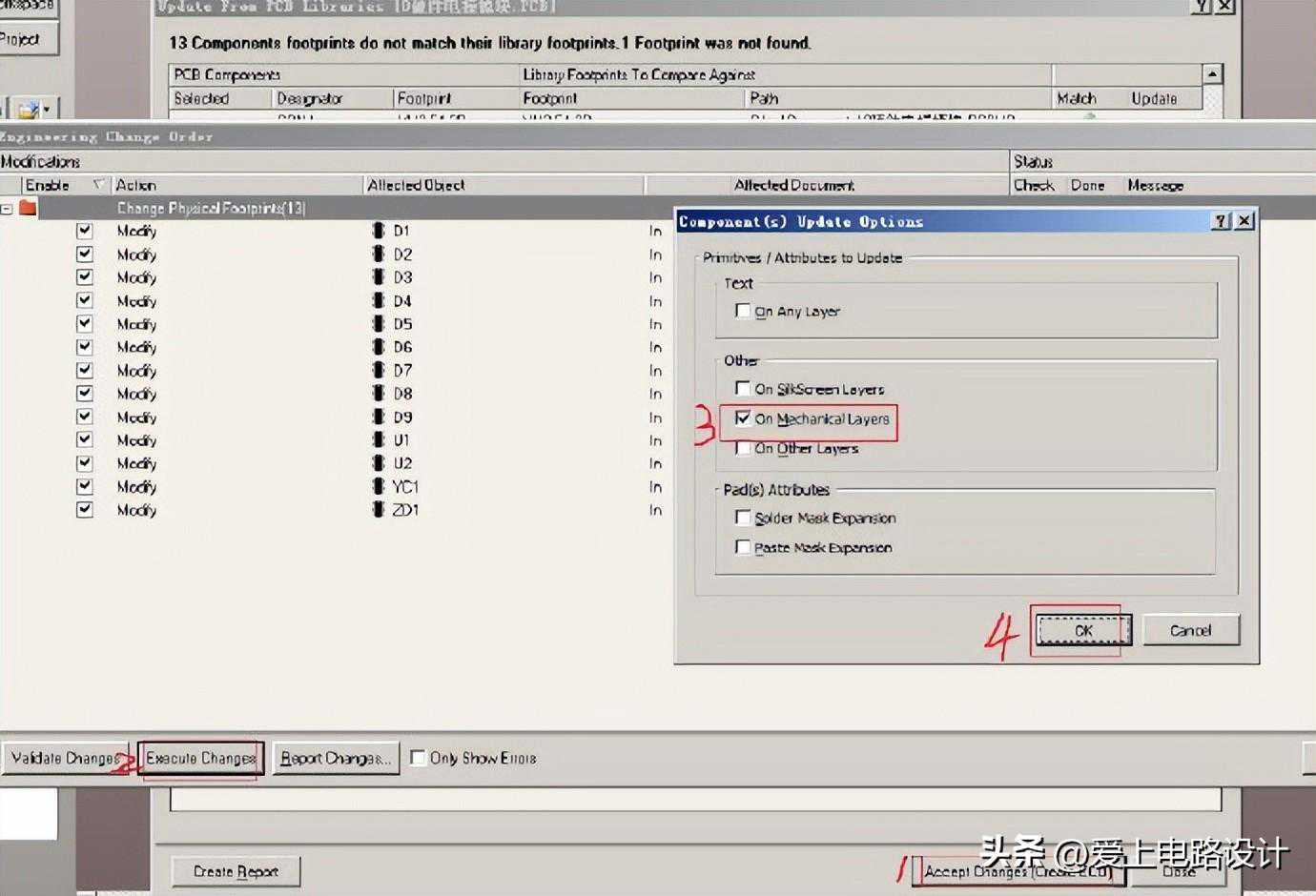

4）右击鼠标选择UpdateallinPCBDocument，把所有PCB中与Sch的不同的地方都从Sch转到PCB中

7）此时ExecuteChanges按钮已经变为黑色，按下ExecuteChanges按钮更新PCB

在中文注释后加多个空格，每次使用过注释功能后（比如添加、修改、删除某个注释），必须再把每个汉字字符串后面加上多个空格，要不然上次添加空格弄好的汉字注释又会被破坏。
