EPLAN简介
EPLAN作为电气计算机辅助设计时代的先锋,一直是为电气规划,工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业。
EPLANProPanel是EPLAN家族的一款能够3D布局,3D自动布线的软件,大大提高了我们设计电箱的效率。
3D图形的导入

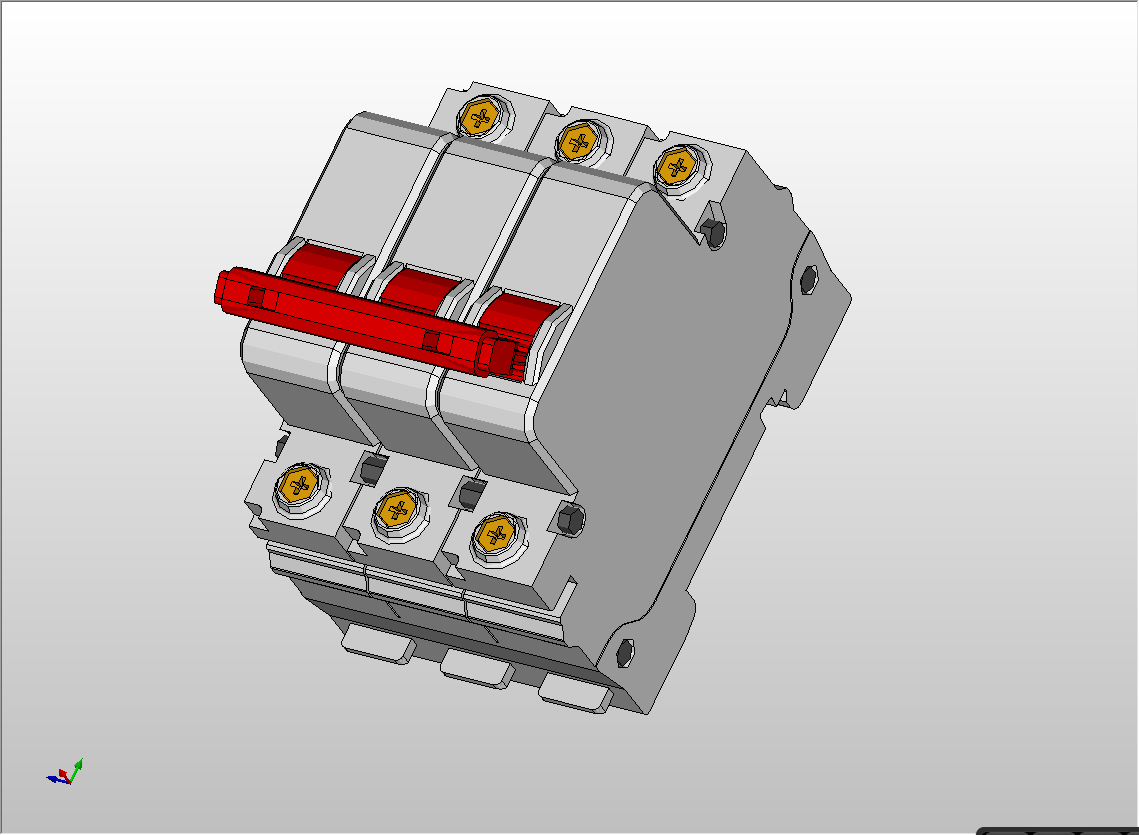

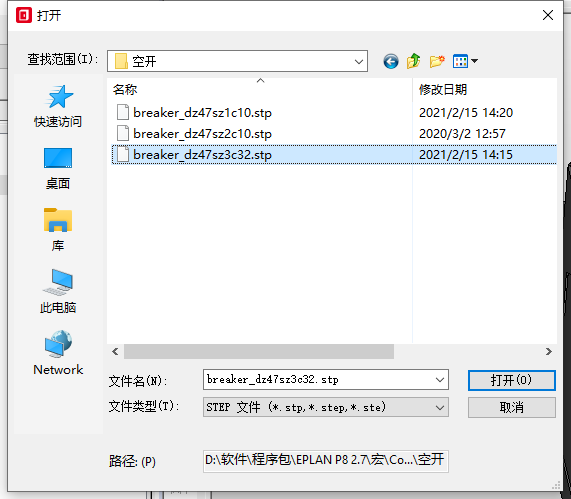

选择你要导入的stp文件,导入即可;


图形合并

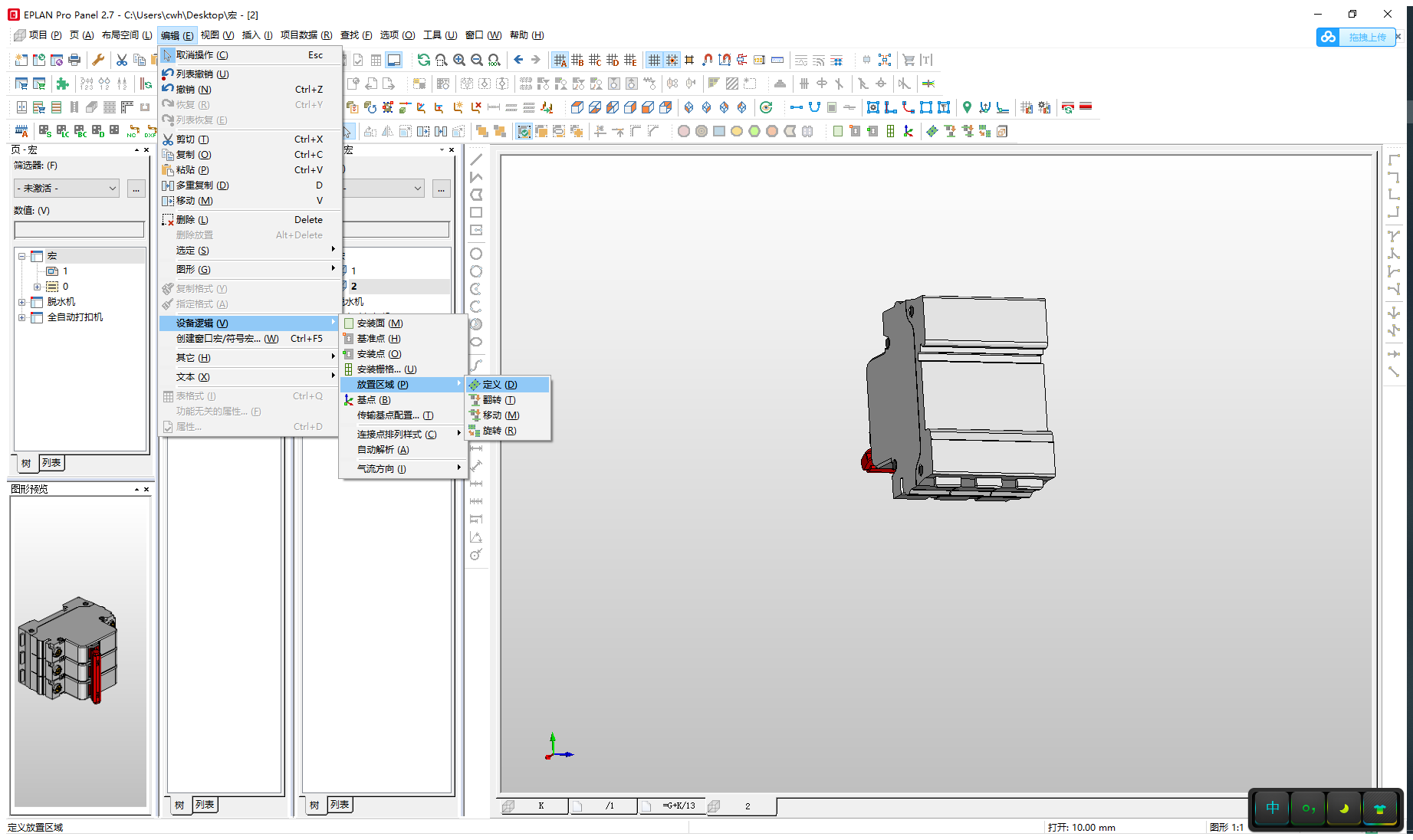

定义放置区域

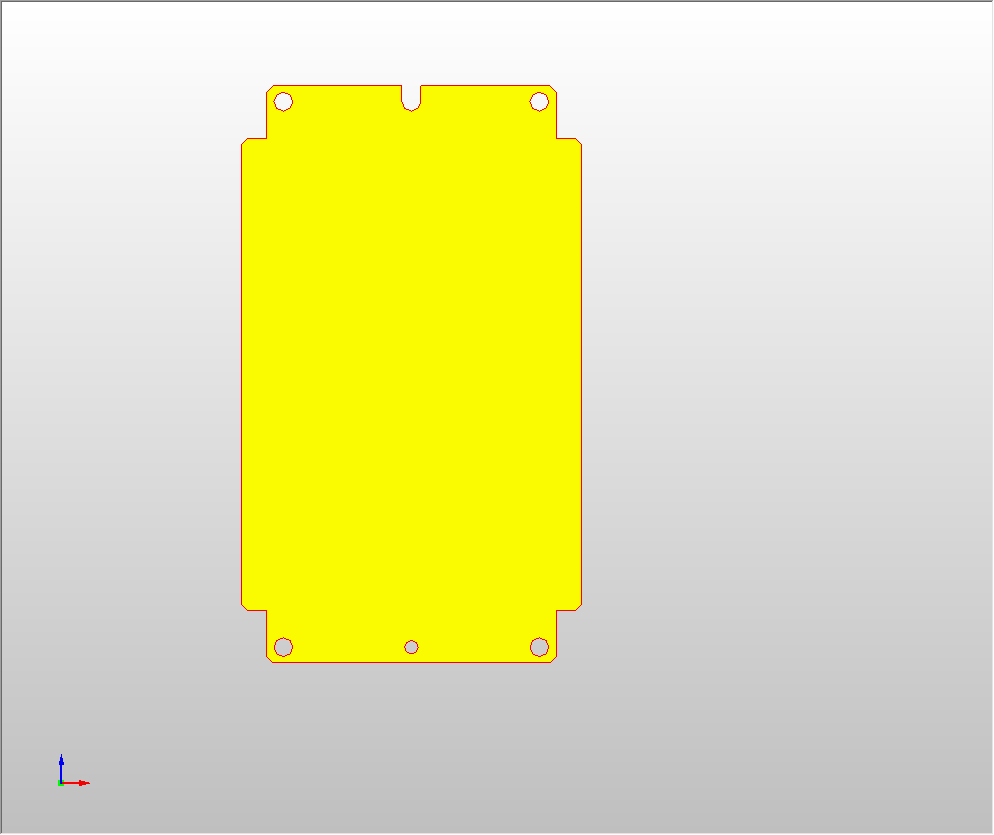

定义好后如图所示会出现蓝色区域;

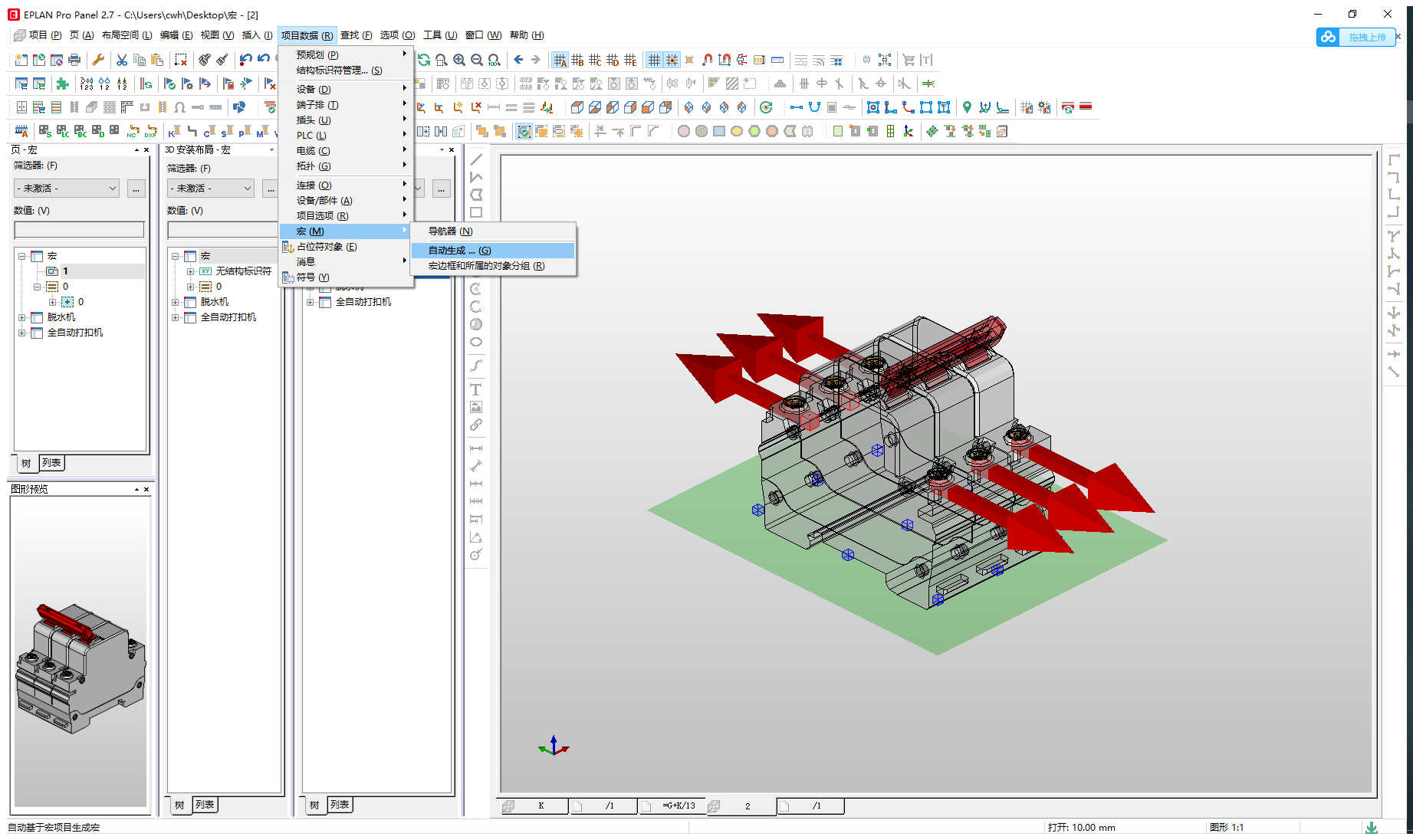

定义连接点

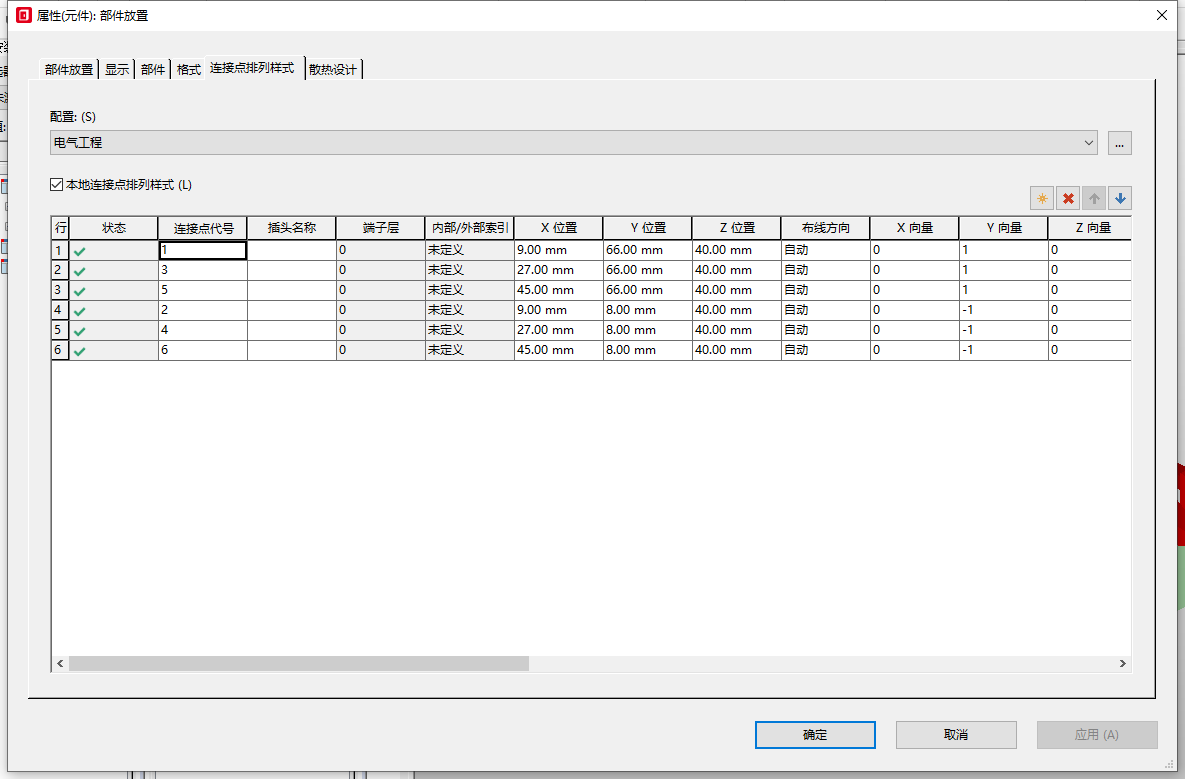

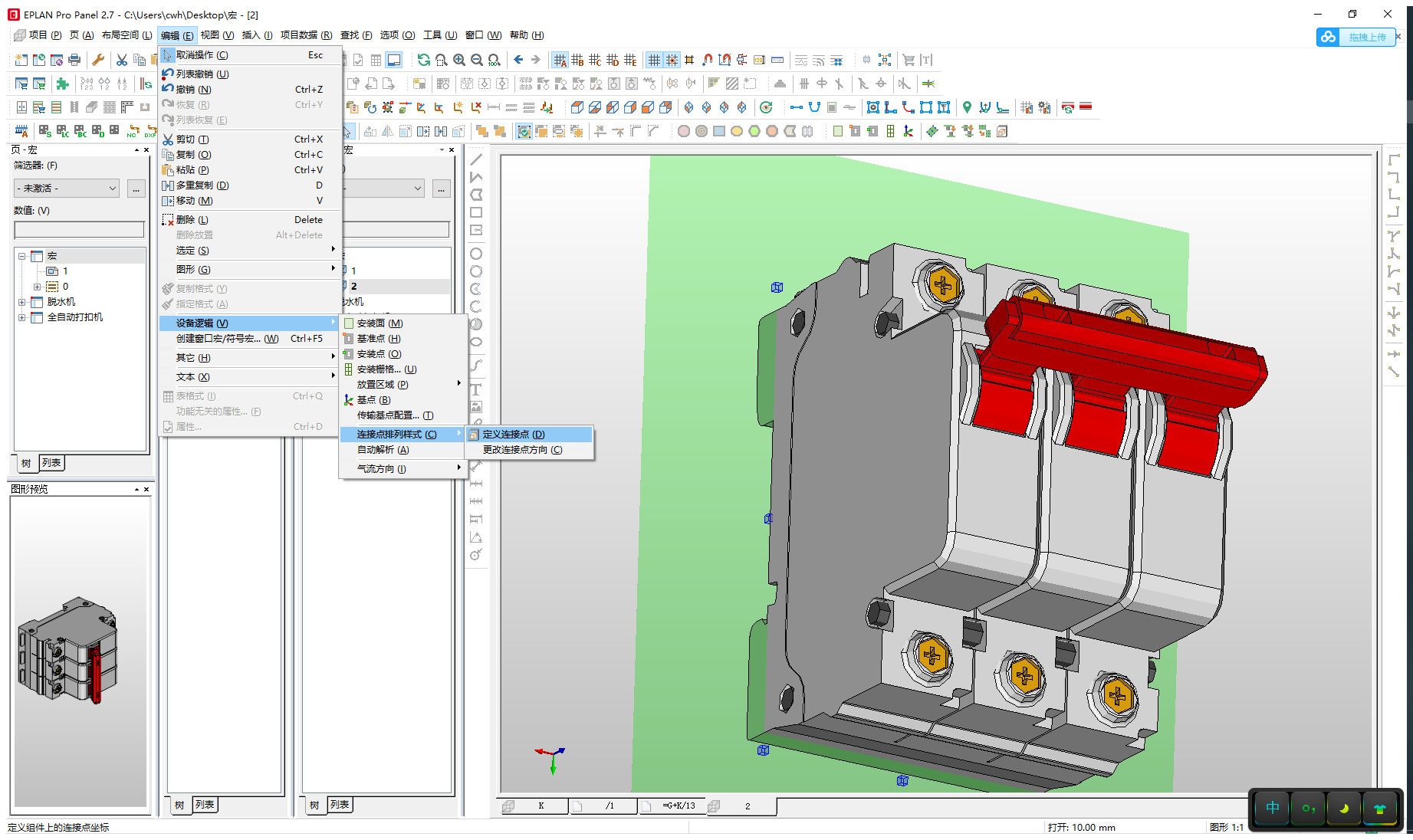

双击部件,打开连接点排列样式,修改连接点的位置和方向,具体参数可以查找该电气元件的产品手册;

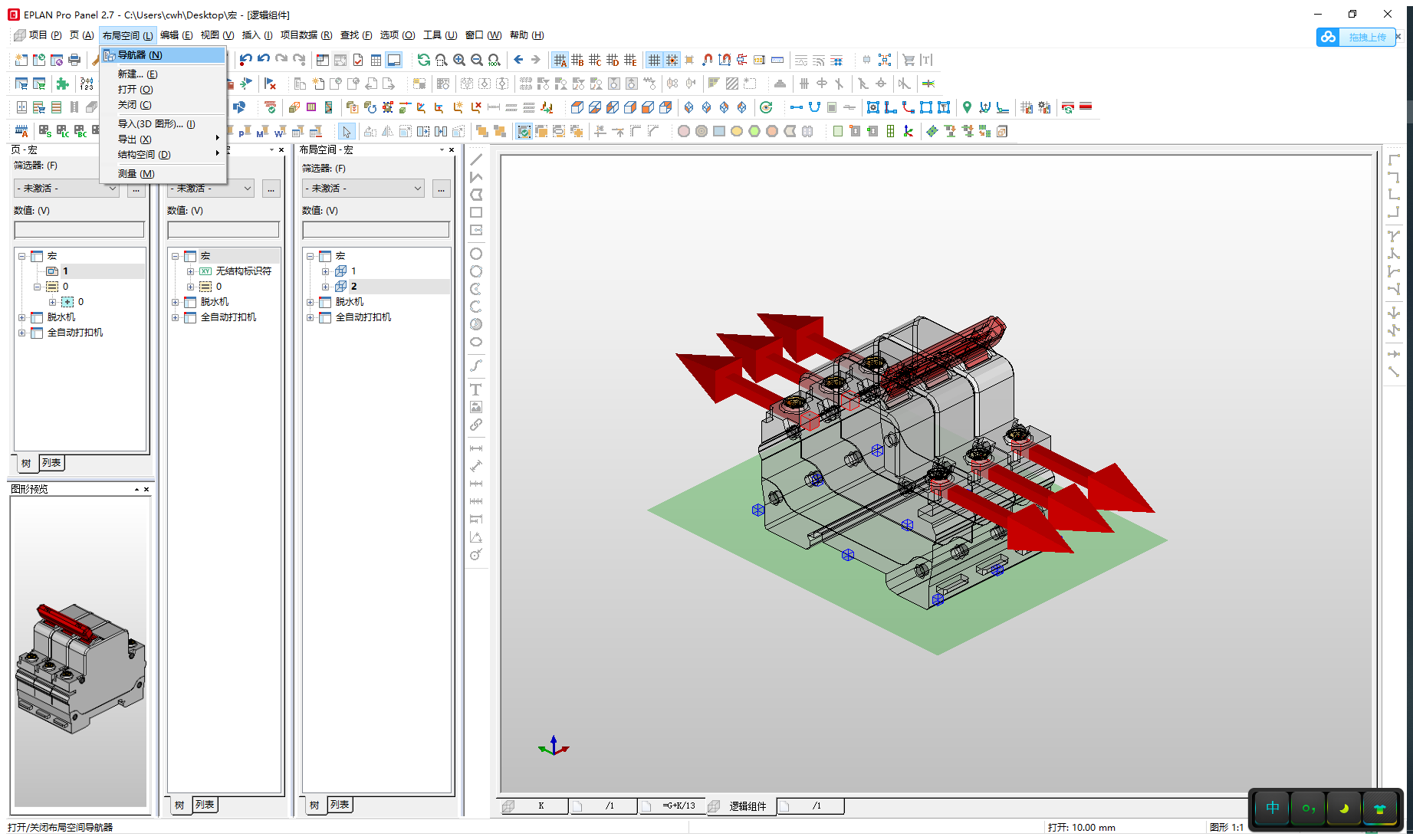

定义好后如图所示;

生成3d宏
模型制作好后我们需要封装成3D宏,打开布局空间导航器;

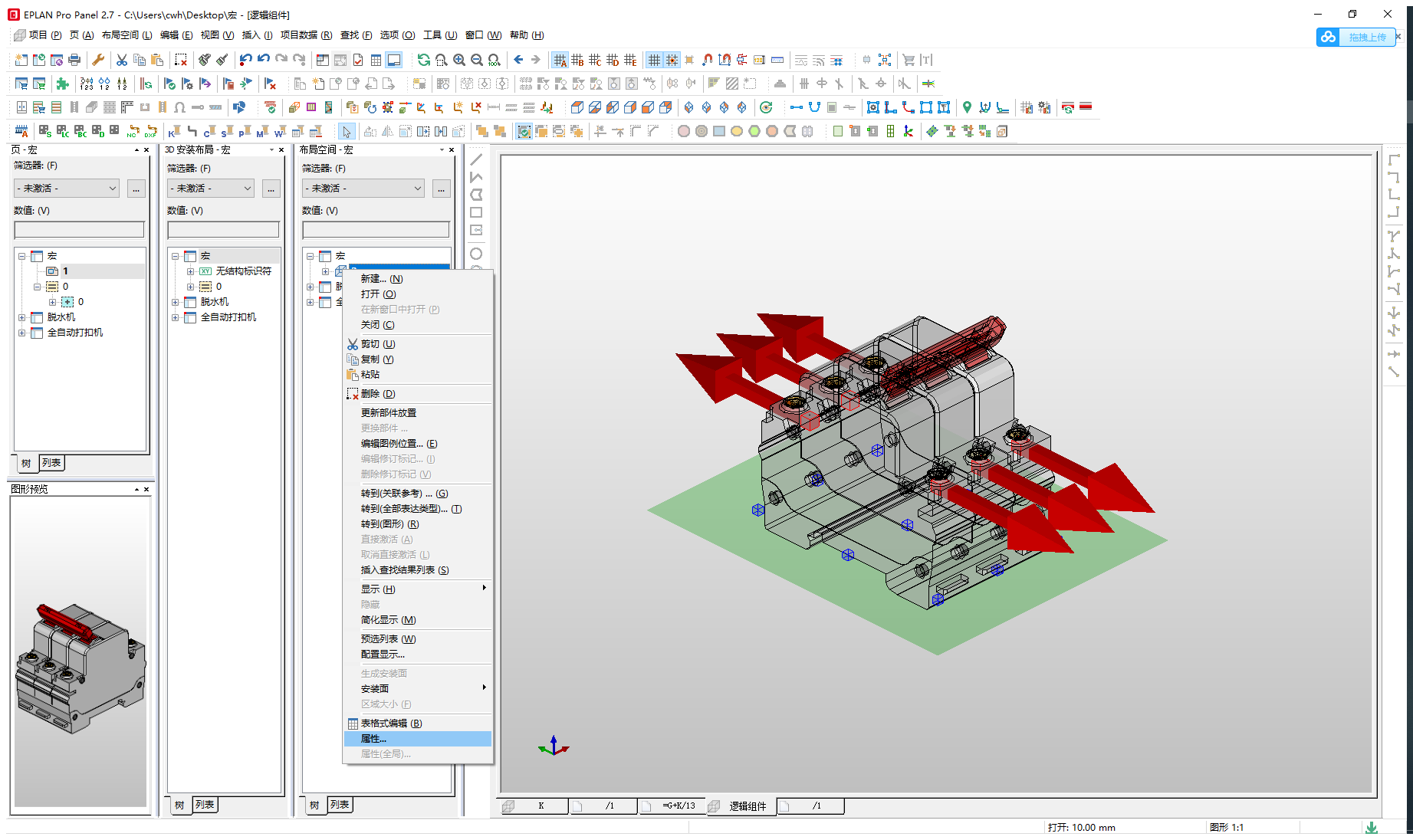

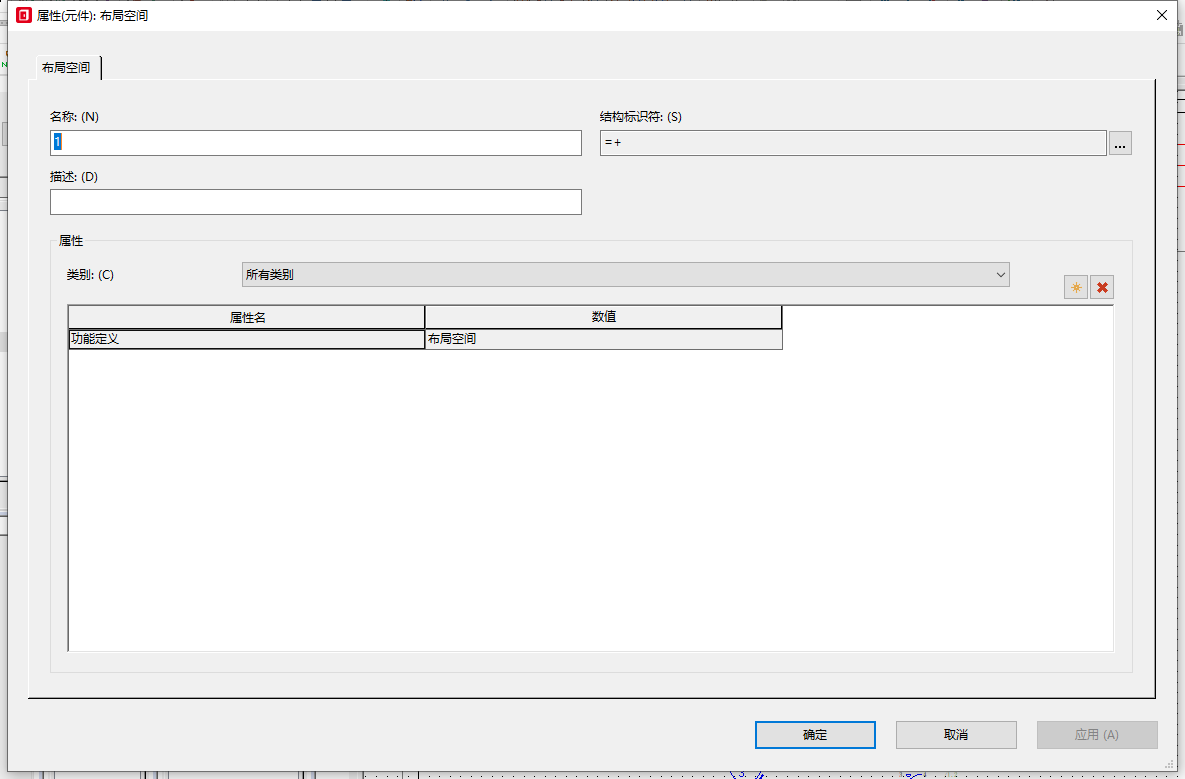

右键属性;

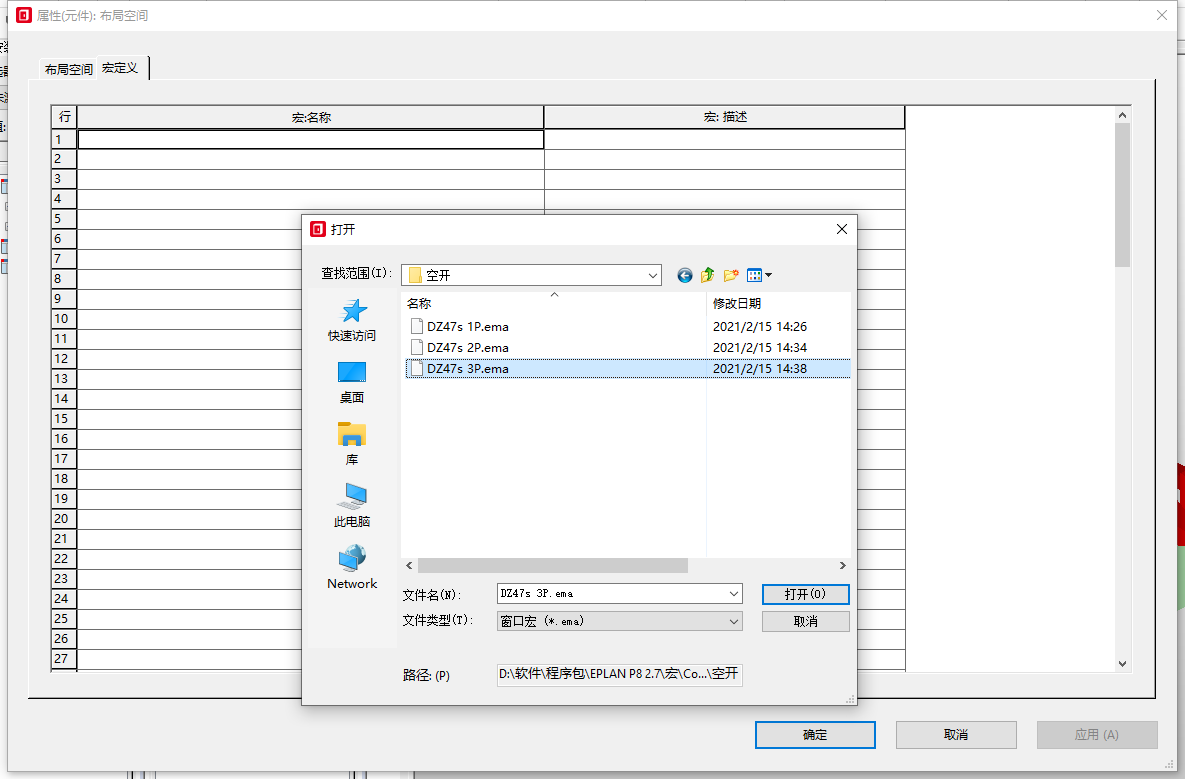

在宏定义选项中命名一下宏名称;

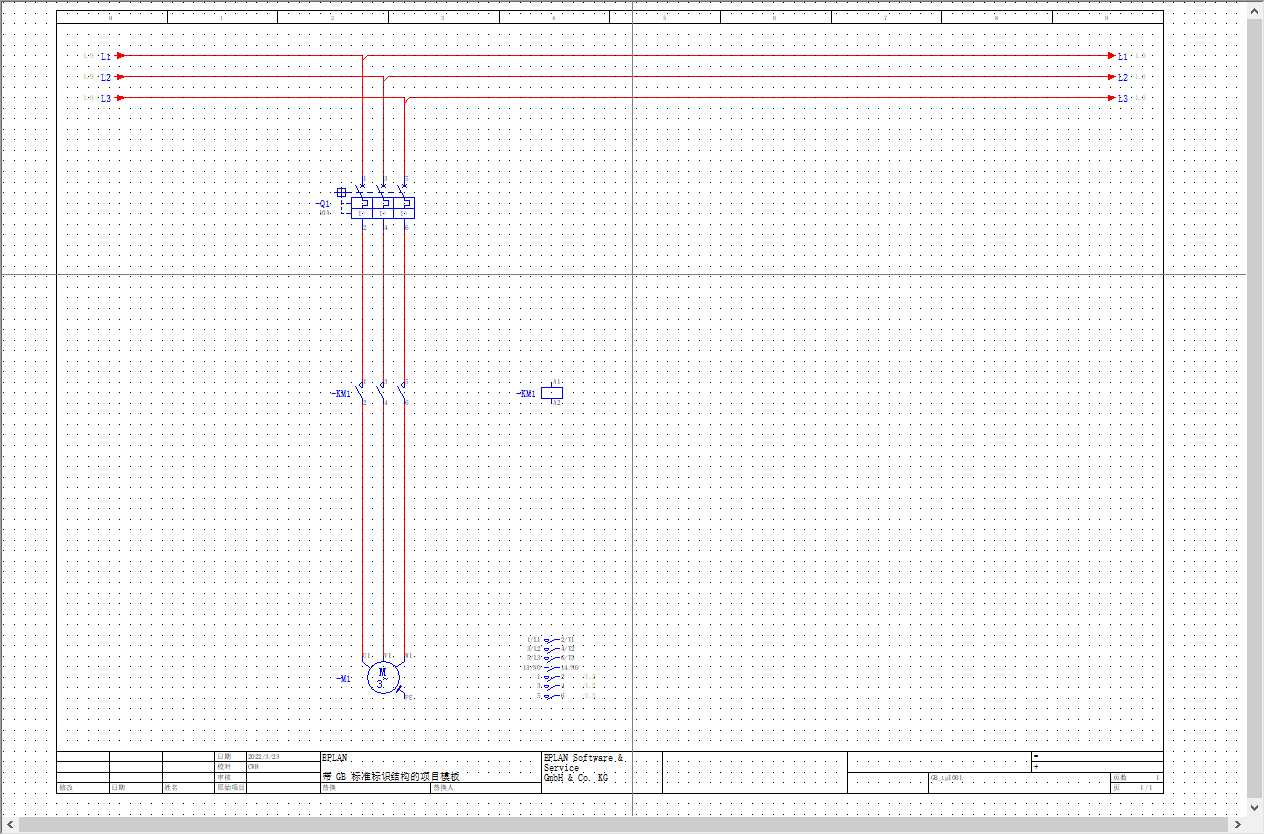

绘制原理图
用同样的方法制作好所有元件的3D宏,接下来就绘制原理图;

3D布局

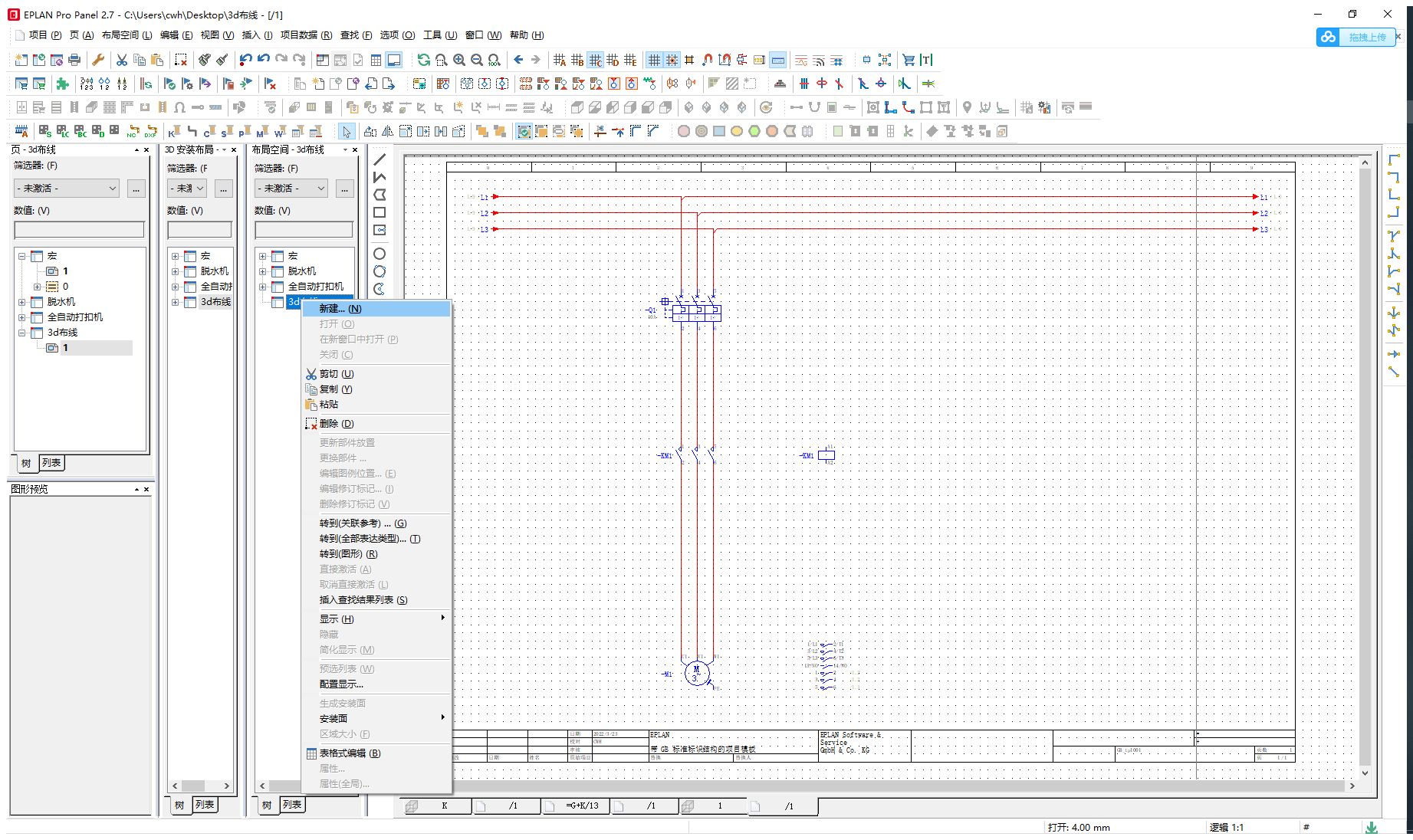

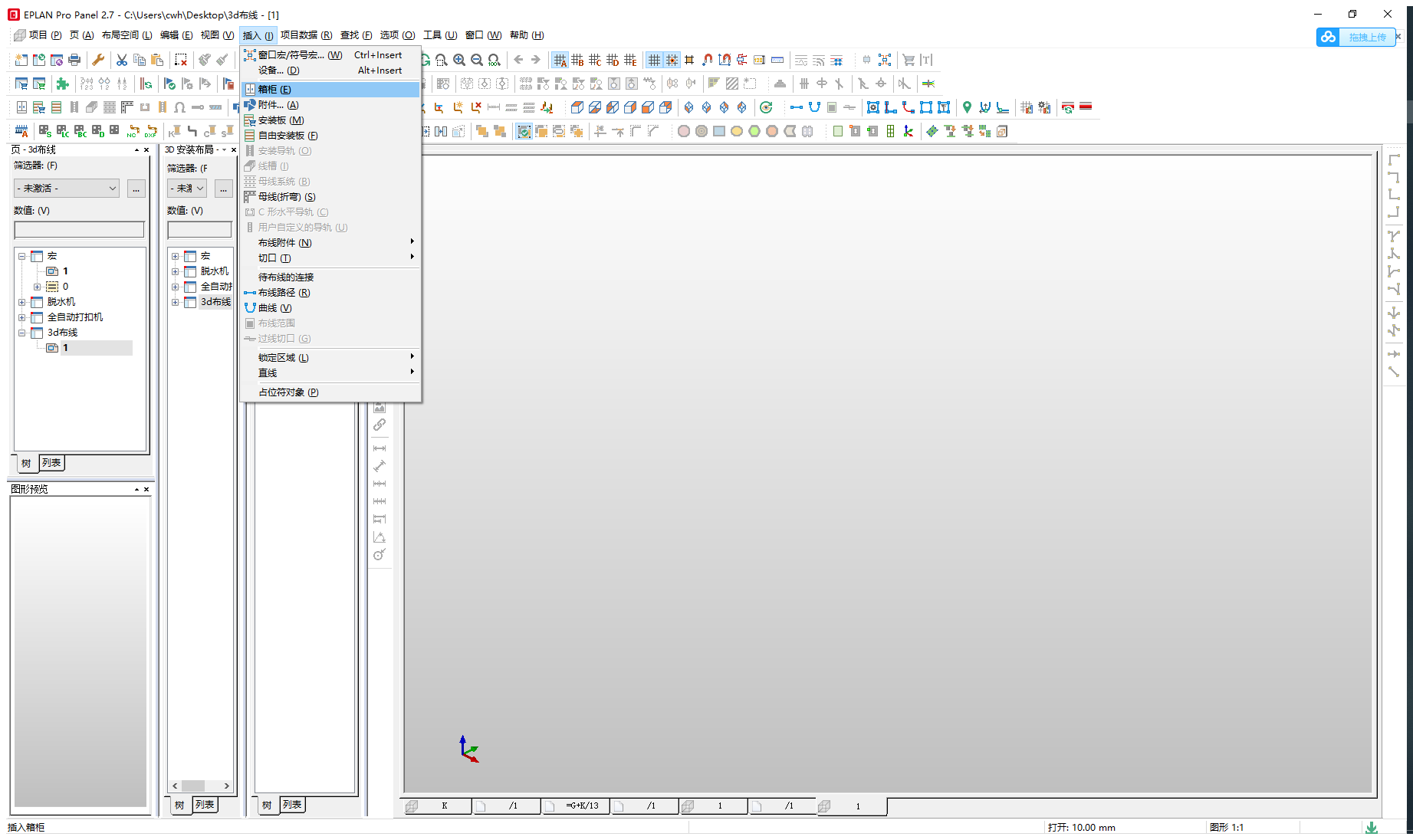

在布局空间导航器下右键-新建,新建一个3D布局;

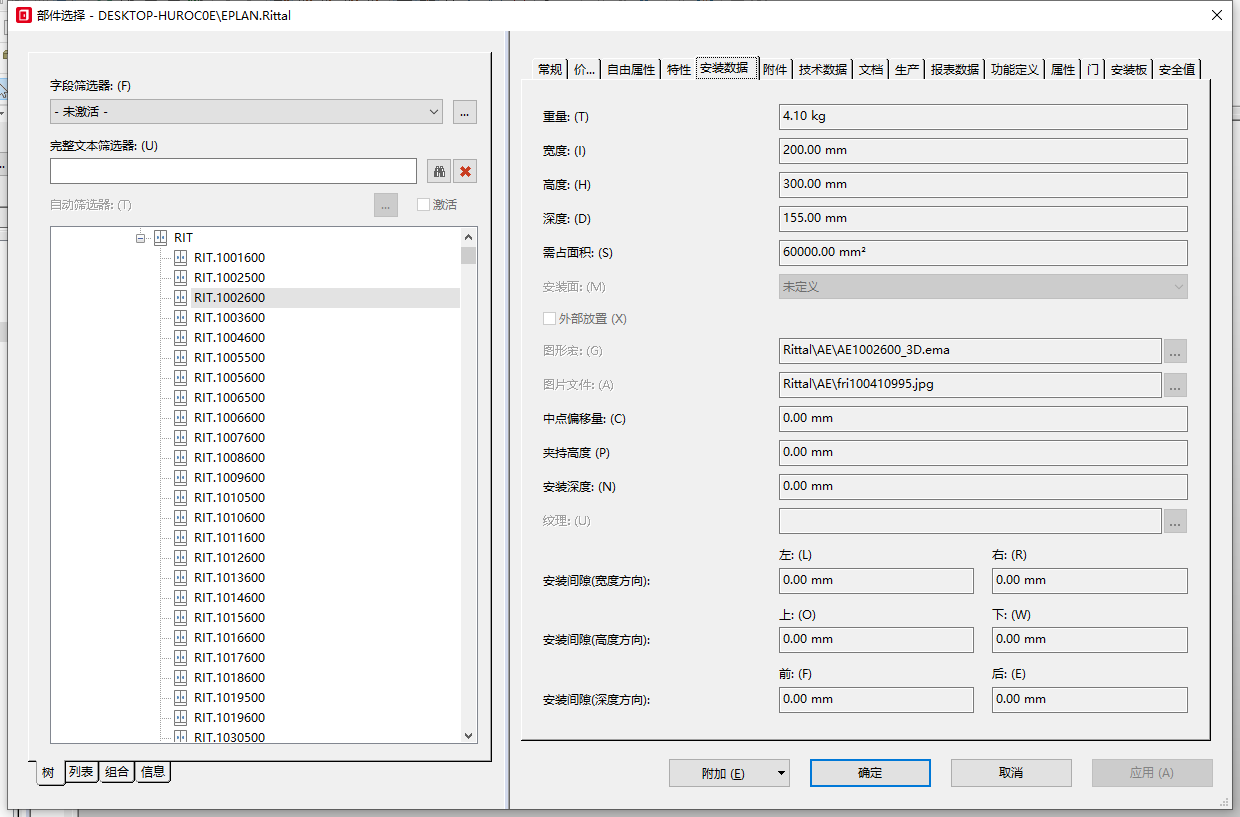

这里我选择的电箱尺寸为200*300*155;

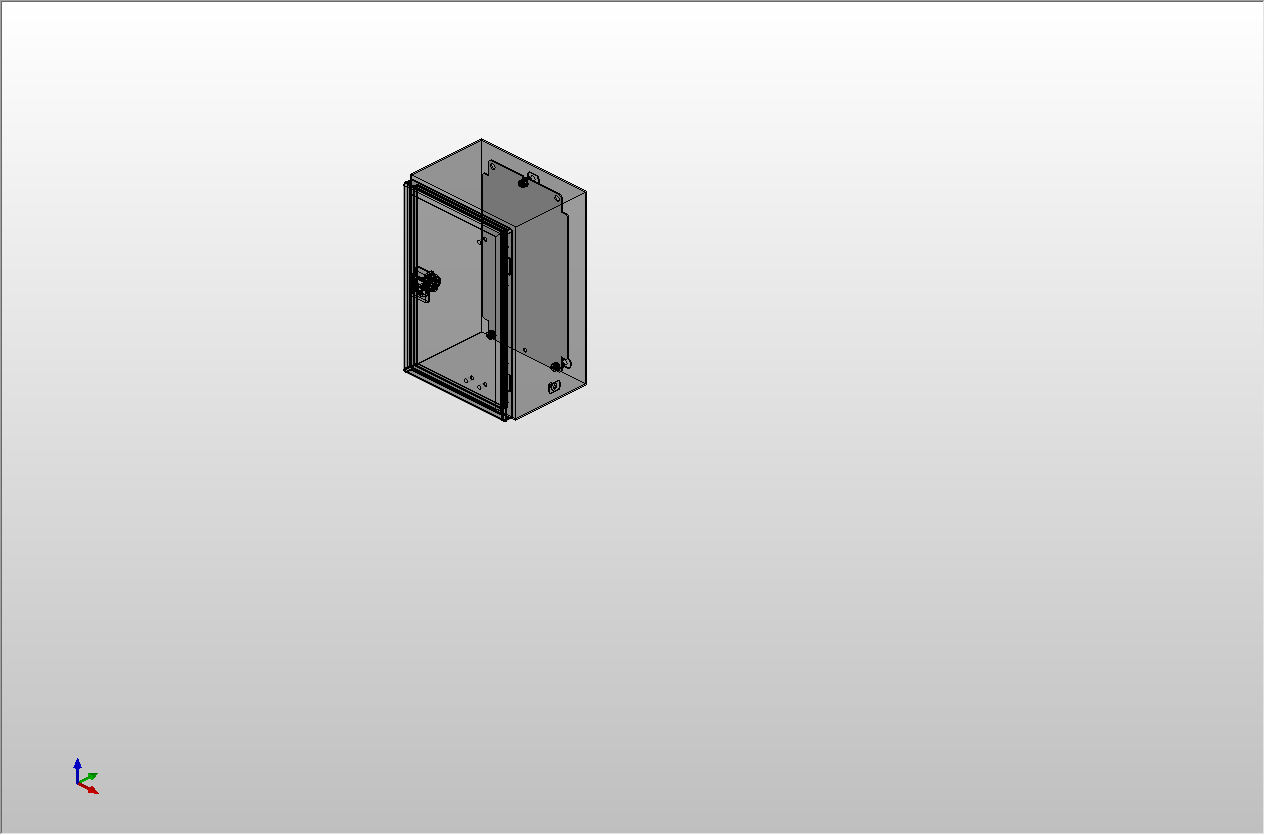

确定后放置箱柜;

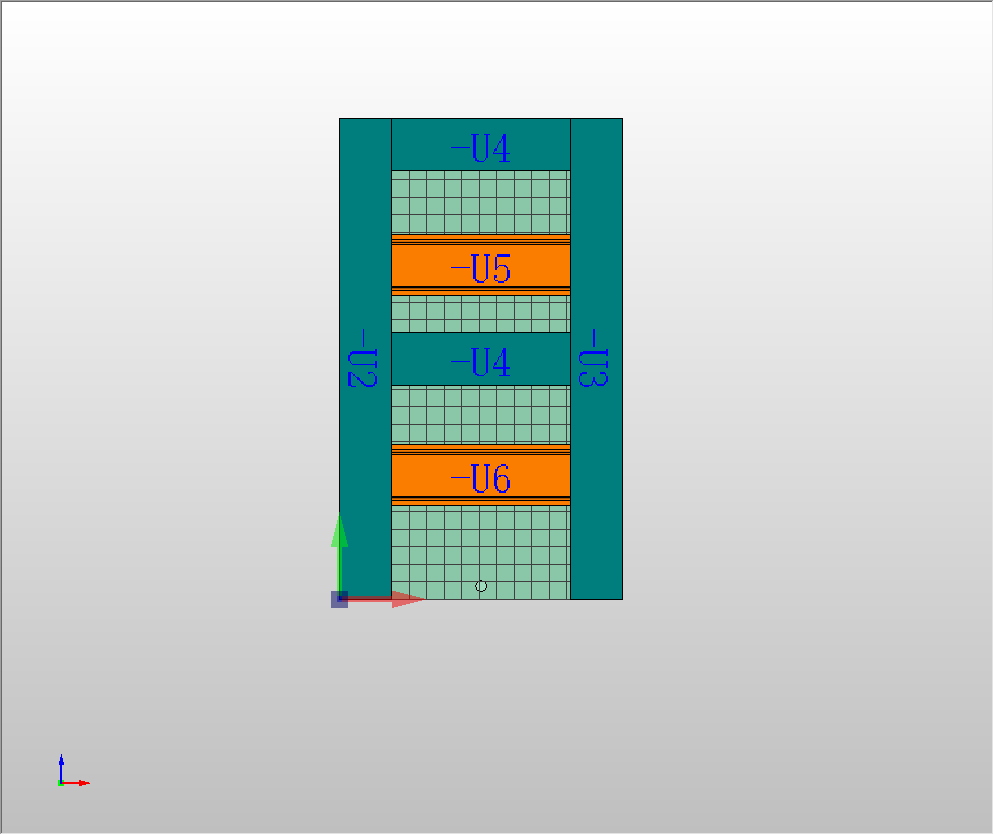

选中安装板正面;

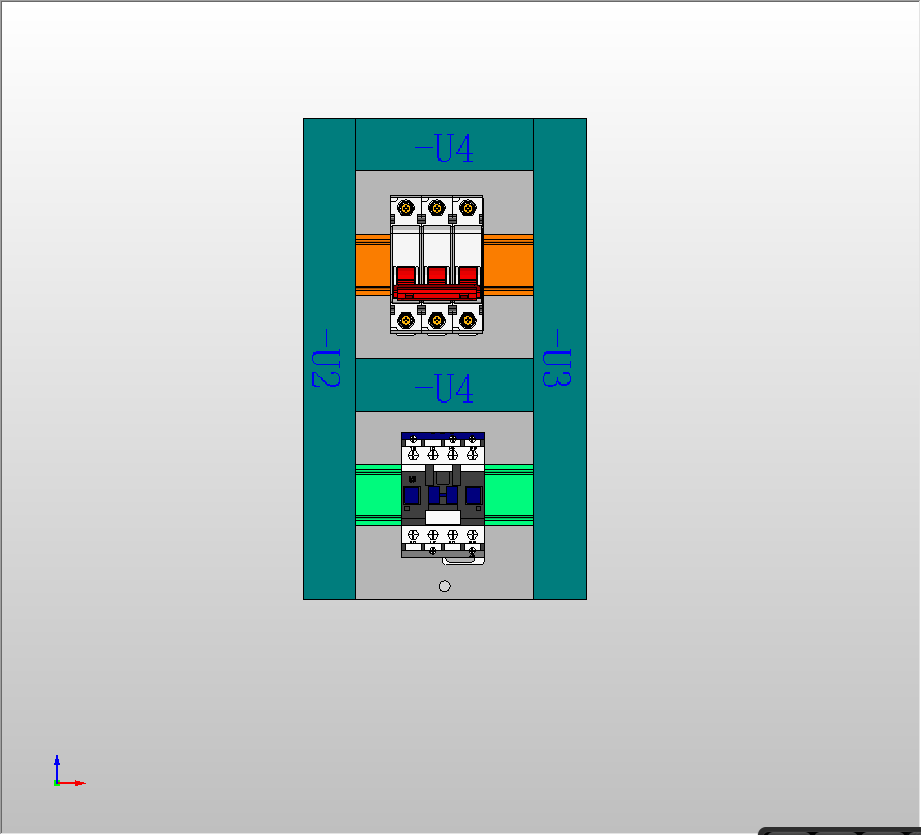

将3D安装布局导航器下的元件拖入安装板;

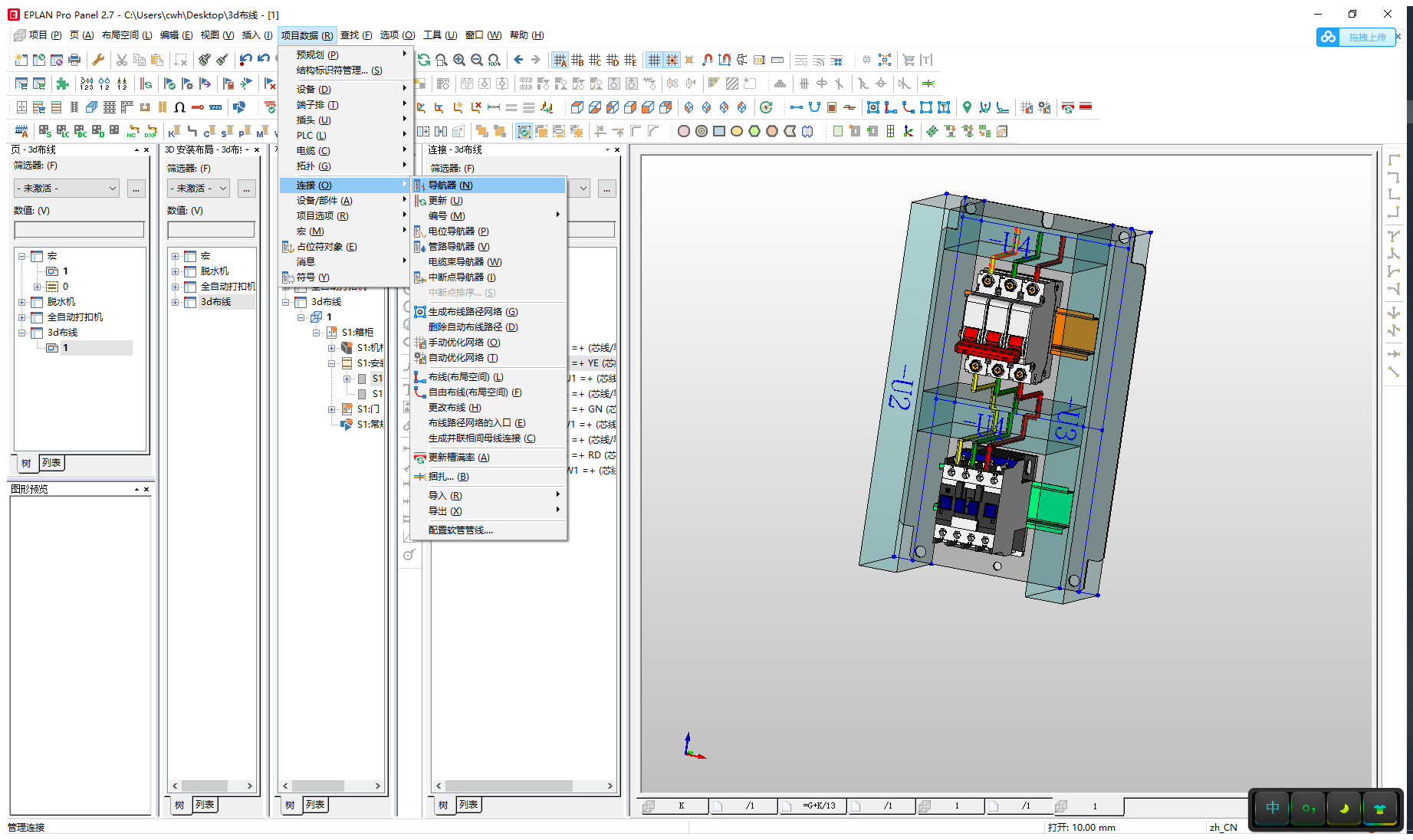

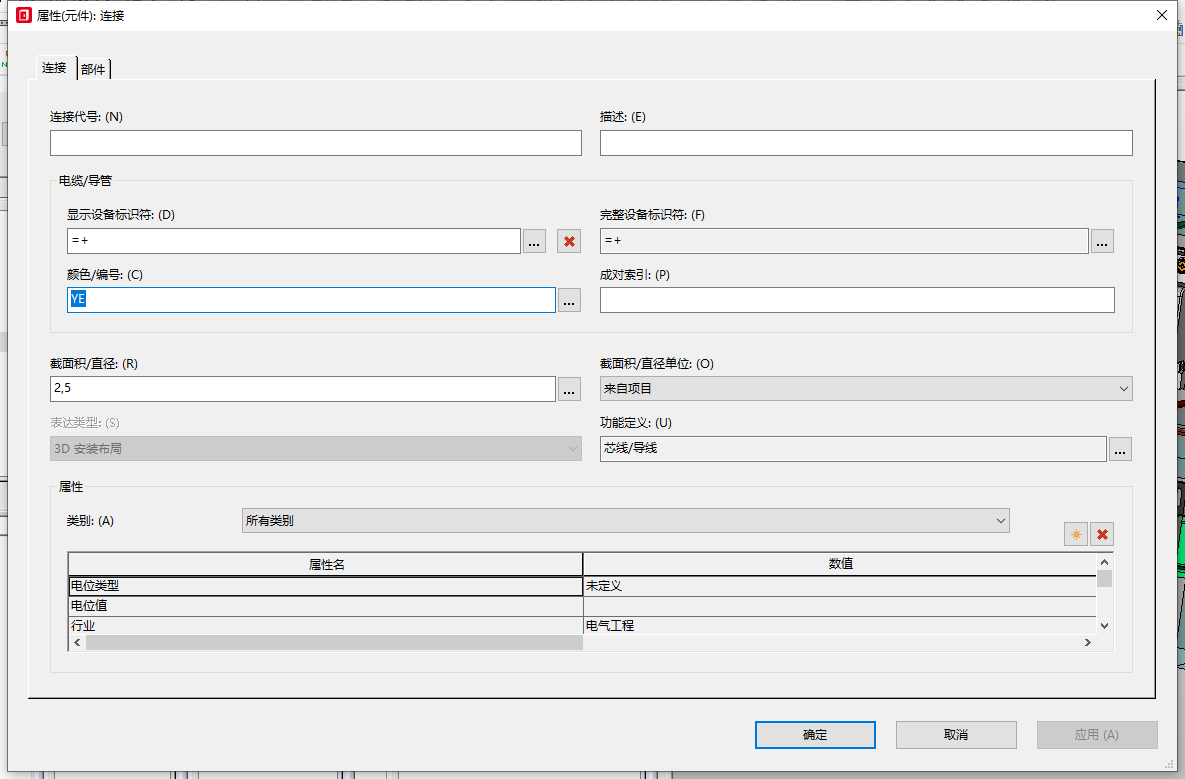

3D自动布线



最终效果图
