智能网关PBox6140集成了多种PLC的原厂协议,方便实现各种PLC的原厂协议转换为HTTP协议的服务端,通过网关的参数配置软件绑定JSON文件的字段与PLC寄存器地址,即可接收来自客户端的GET、PUT和POST命令,解析和打包JSON文件。

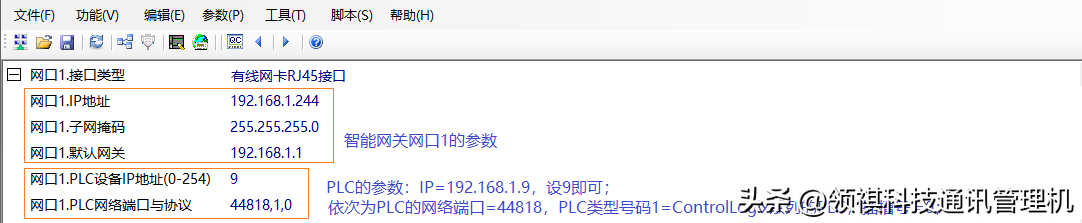

本案例是罗克韦尔(AB)的PLC,首先设置智能网关的网络参数与PLC建立连接,如下图:

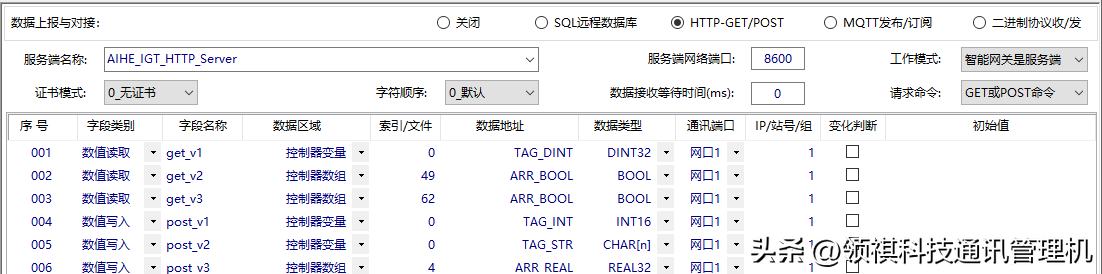

然后配置HTTP服务端的数据,如下图:

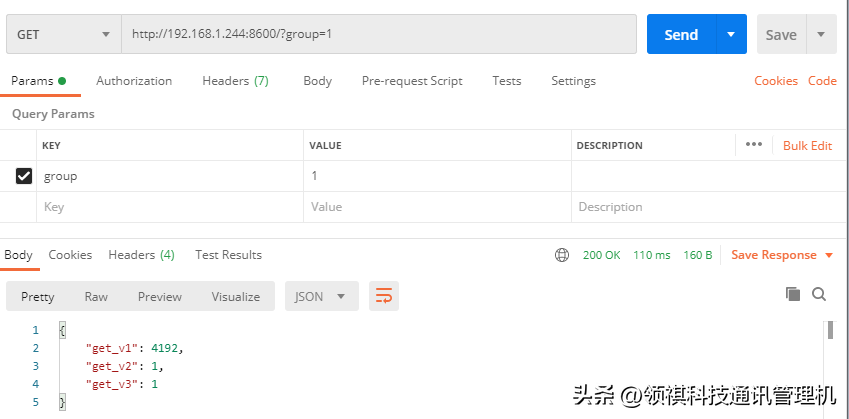

启动POSTMAN,先用GET方法获取PLC的数据,URL::

再通过POST方法写数据到PLC,URL::
网关模块也支持边缘计算,可以将数据进行预处理后供客户端读取。同时集成了多种PLC协议,以下是常用的PLC类型:
◆FX:三菱FX系列PLC◆QL:三菱Q/L/R系列PLC
◆AS:三菱A系列PLC◆OM:欧姆龙全系列PLC
◆S72S:西门子S7-200/Smart系列PLC◆S734:西门子S7-300/400系列PLC
◆S71K:西门子S7-1200/1500系列PLC◆MBS:施耐德等Modbus兼容PLC
◆DVP:台达、信捷PLC◆NAIS:松下全系列PLC
◆KVS:基恩士全系列PLC◆FTK:永宏全系列PLC
◆MSK:LS/LG全系列PLC◆KOY:光洋全系列PLC
◆ABM:ABMicroLogix系列PLC◆ABC:ABCompact/Control系列PLC
◆INO:汇川全系列PLC◆GE:GEPAC/PLC系统
