PLC的发展多用于顺序控制，利用定时器，计数器等的的组合取代一般的控制系统，带有功能指令的PLC，在使用价值，使用范围都会更广。所以本章为大家介绍功能指令的概念。
功能指令表达的表示形式：
一条指令是有一个指令名称，以及一个指令代码的（又叫功能号），不同的功能指令功能号不同。然后一条指令还具有多个操作数：S表示源操作数，D表示目标操作数，n表示在指令中可能用到的常数。一条指令再运行中用它的程序步来表示它的大小。、
指令执行形式：
脉冲执行型
连续执行型

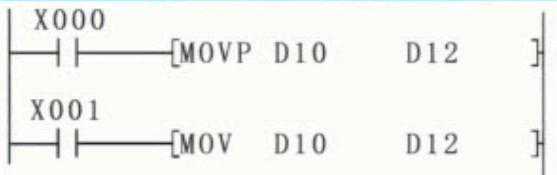

比如在图上这个梯形图中，MOVP表示脉冲执行型，当我们按下X000的时候就会把D10的数据传送到D12中，但是不管X000接通多久，这个指令只执行一次。
如果是MOV指令，当我们按下X001的时候，这个指令就会在每一个扫描周期中都把D10的数据给传送到D12中。
位软元件，组合位元件和字元件：
只有处理ON/OFF状态的元件，称为位软元件，如X、等，其它处理数字数据的元件，例如T。等，称为字软元件。位元件由Kn加首元件号的组合，也可以处理数字数据，组成字元件，称组合位元代或位元件组合。
组合位元件的组合规律是以4位为一组组合成单元。K1~K4为16位运算K5~K8为32位运算。例如K1XO表示X3~X0的4位X0为最低位。K4M10表示M25~M10的16位组合，10为最低。KBM100表示131~M100组成的32位组合，M100为最低位。
BCD变换指令：

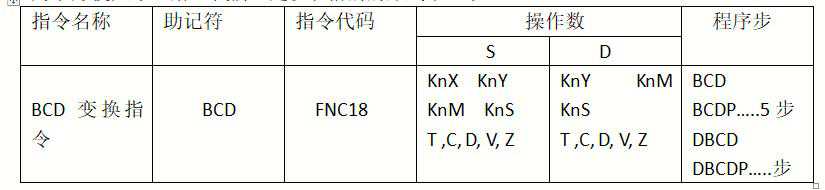

为了方便大家理解，我们还是以表格的的形式来显示：

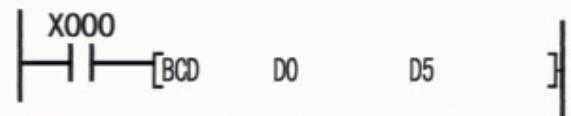

指令格式：
该指令表示，当接通X000后把D0中的二进制码转换成BCD码，然后送到D5里面去。在这里给大家补充一下BCD码是：BCD码亦称二进码十进数或二-十进制代码。用4位二进制数来表示1位十进制数中的0~9这10个数码。
BIN码变换指令：
我们以表格的的形式来显示：
该指令表示的是把BCD码转换成二进制码

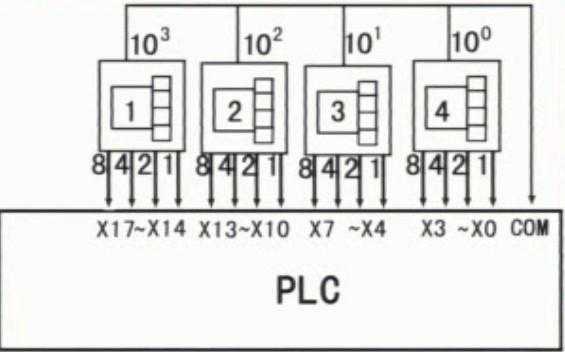

PLC外接数字开关：

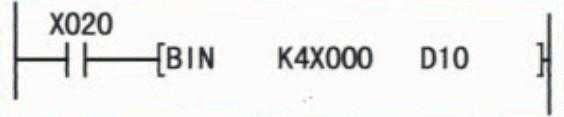

这个数字开关接在X0~X17上，如果我们要把这个数字开关上的1234进行转换那么就要用到以下这条指令。当我们按下X020后，K4X000里面的BCD码就会转换成二进制码存放到D10里面去。
下面我们以一个例程来说明如何利用这些功能指令编程：
用传送指令编写一个星三角降压启动：
星三角控制I/O图：

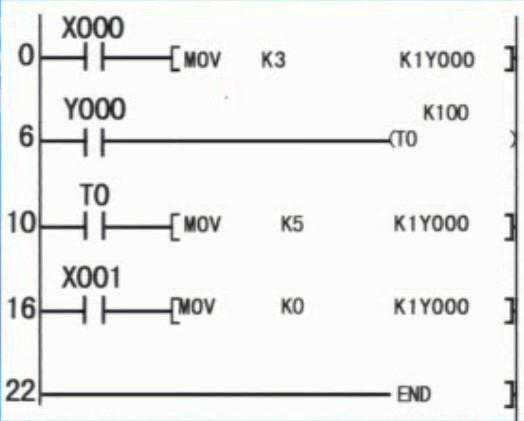

PLC梯形图：
当我们按下X000后，MOV是传送指令，把K3的数据传送到K1Y000，而K3化成二进制为0011，那么K1Y000里面的数据也变成了0011，所以Y0，Y1被置为ON，电动机为星型启动，然后Y0在延时10秒后T0闭合，把K5的数据传送到K1Y000，K5化成二进制为0101，那么K1Y000里面的数据就变成了0101，Y0依旧为ON，Y1则为OFF，Y2则为ON，所以在这个时候，电动机按星型启动。当按下X000后，K0的数据传送到K1Y000，而K0化成二进制为0000，所以都变成了OFF，电动机停止。
