ControlLogixHARTI/O模块
简化调试、运行和维护。

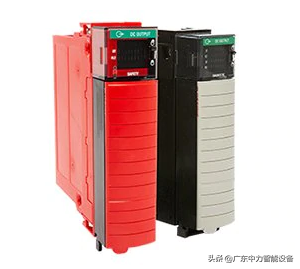

ControlLogixHARTI/O模块产品
产品介绍我们的Bulletin1756ControlLogix®基于机架的模块提供了全面的数字量、诊断数字量、模拟量、运动控制、特殊功能I/O和计算模块，可满足各种应用项目需要。您可以使用ControlLogix控制器的本地机架中的任何基于机架的模块，或者使用通过ControlNet™或EtherNet/IP™网络连接到ControlLogix控制器的机架中的基于机架的模块。
ControlLogixHARTI/O模块产品介绍
产品特性安装在ControlLogix®机架中
需要可拆卸端子块(RTB)或Bulletin1492接线接口模块(IFM)来进行所有现场接线
包含固有的时间戳功能，适用于事件序列(SOE)应用项目
可实现全面的I/O诊断，从而能够检测系统故障和现场故障
可带电插拔(RIUP)，便于维护
提供电子键控功能，有助于防止替换错误
在Studio5000LogixDesigner®应用程序中包含I/O向导，可快速方便地进行模块配置
1756ControlLogix数字量I/O模块
提供各种电压
每个模块提供8至32个点
具备隔离和非隔离模块类型
包含通道级故障状态输出
可实现直接连接或机架优化通信
对选定模块进行现场诊断
1756ControlLogix模拟量I/O模块
包含输入、输出和组合模块
提供热电偶和热电阻模块
包含模块级别数据报警
提供工程单位整定
提供实时通道采样
提供电子模块匹配，可通过软件配置
包含机械可拆卸端子块匹配，用户自定义
逐通道配置电压、电流或2线变送器电流源流型
逐通道配置热电阻或热电偶
ControlLogix1756带隔离的模拟量I/O6通道模块将于2017年3月31日停产，不再销售。建议客户根据6通道到8通道1756模拟量模块升级指南升级到1756带隔离的模拟量I/O8通道模块
1756ControlLogix特殊功能I/O模块
包含可配置的流量计模块
提供高速计数器模块
提供可编程限位开关模块
1756ControlLogix可拆卸端子块(RTB)
实现工厂接线与I/O模块之间的灵活互连
包含螺丝夹或弹簧夹端子
不附带I/O模块；必须单独订购
1756HART总线模拟量隔离I/O模块
提供通道间隔离
逐通道提供HART总线调制解调器，从而提高HART总线数据更新速度
通过用户自定义配置文件提供基本现场设备配置
帮助消除在使用隔离模块时对现场隔离屏障的需要
提供8或16通道密度模块
1756增强型模拟量I/O模块
可提高准确性、可重复性、稳定性和精度
包含隔离8通道以及非隔离12和16通道模块，可在整个运行温度范围内实现稳定运行
无需现场校准
使用24位设计可提高精度
包含每通道状态和故障指示灯指示
提供SIL1、系统功能2，且已通过类型认证，可应用在ControlLogixSIL2架构中
提供仿真模式，可帮助客户从6通道应用项目进行升级
1756通信模块
在1756机架中对用户、设备和网络实施基于网络的访问控制
提供安全模块，用于对控制器和服务器之间共享的重要信息进行加密，以防止篡改
1756计算模块
可通过背板提供对ControlLogix控制器的高速访问
集成的DisplayPort™可实现高清5100工业监视器的直接连接
可在ControlLogix机架中提供计算能力
产品参数

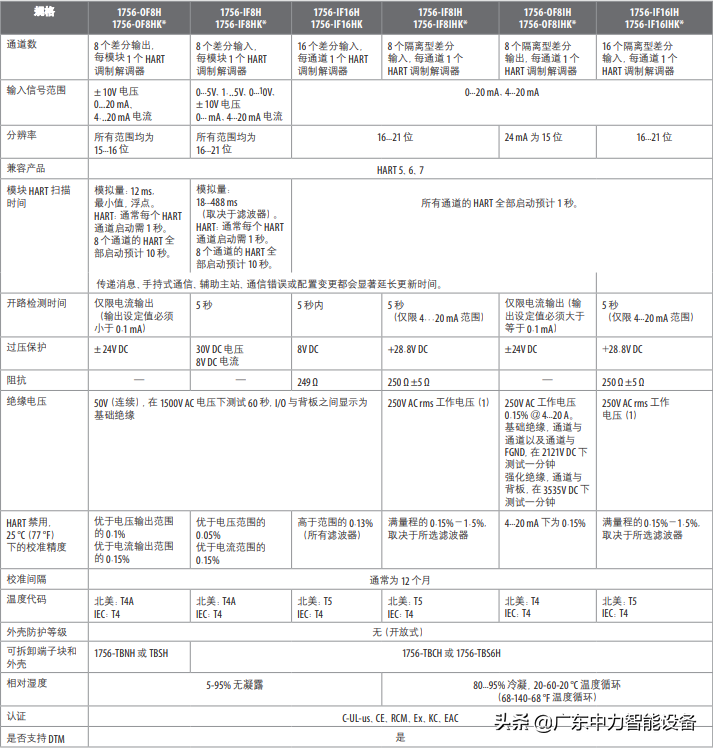

ControlLogixHARTI/O模块产品参数
功能介绍充分利用新购或现有HART现场设备的功能，同时保护您的投资
可寻址远程传感器高速通道(HART)输入和输出模块赋予过程自动化系统完
整的模拟能力，并可提供既能在本地使用也可远程安装的I/O模块HART协
议。此类输入输出模块具有8个或16个通道，提供模拟量输入或输出数据，以及HART数字信息。
如果您的过程应用中包含HART现场设备，ControlLogix®HART模块会帮您实
现以下功能，使您能够充分利用现有仪器：
•直接连接到HART设备，无需外部HART多路复用器或额外接线
•获取更多现场设备数据，比如HART主值、次值、第三值、第四值和设备状态信息
•单独管理与模块直接相连的HART设备
•记录各个通道相应的设备数据
•满足新投资项目、改造项目和工厂升级等商业要求
