一、硬件接线

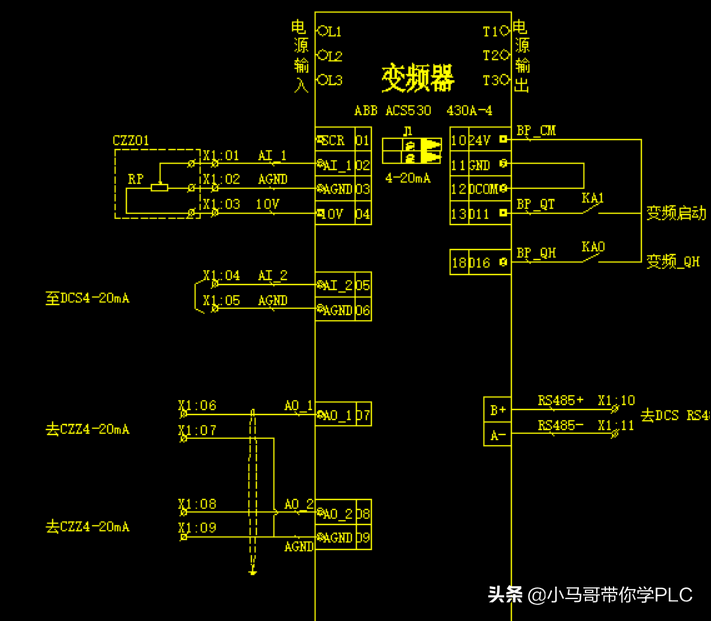

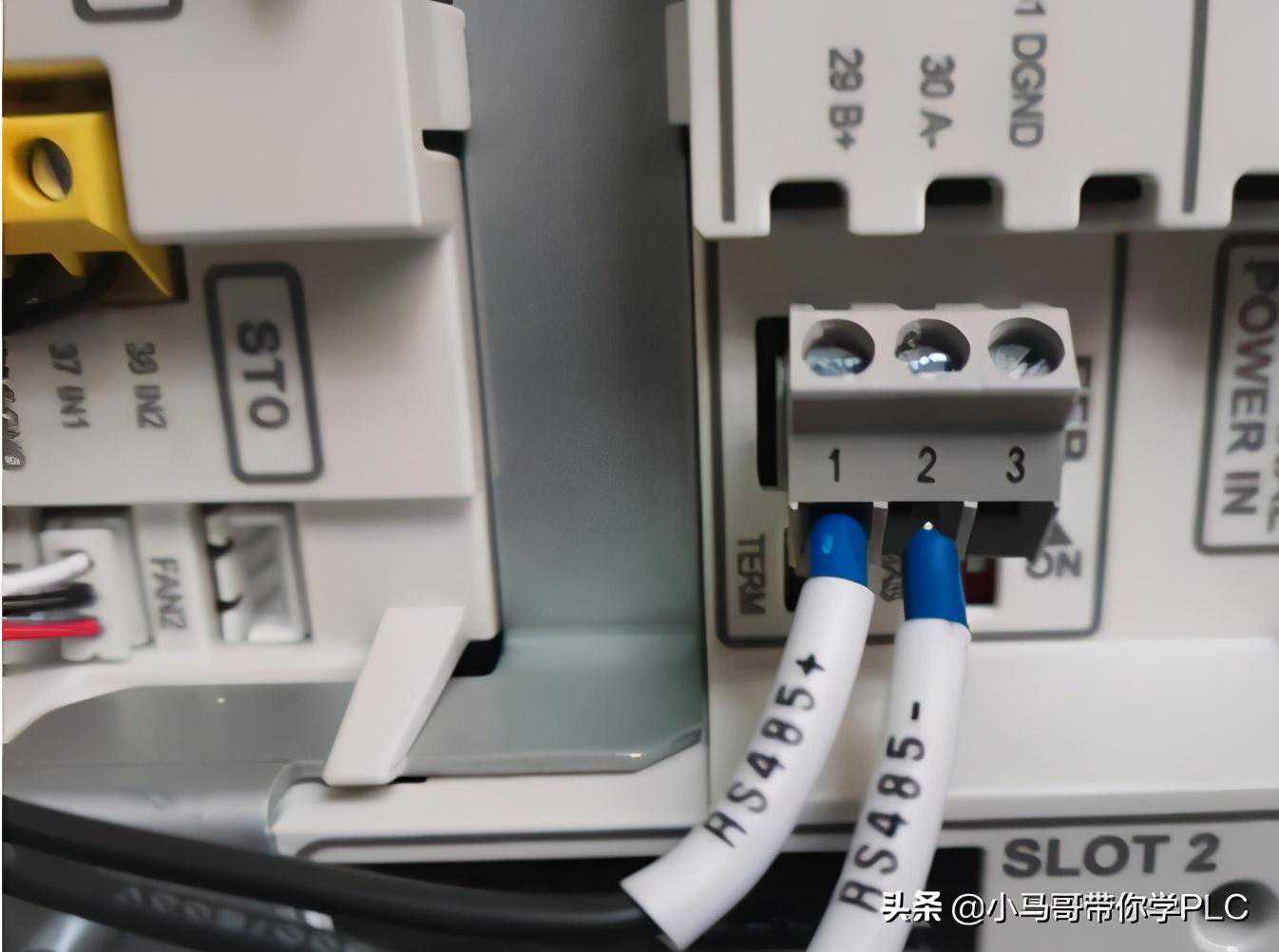

DCS柜（K-PAT01-D+/D-）与变频器连接（B+/A-）
二、变频器参数设置

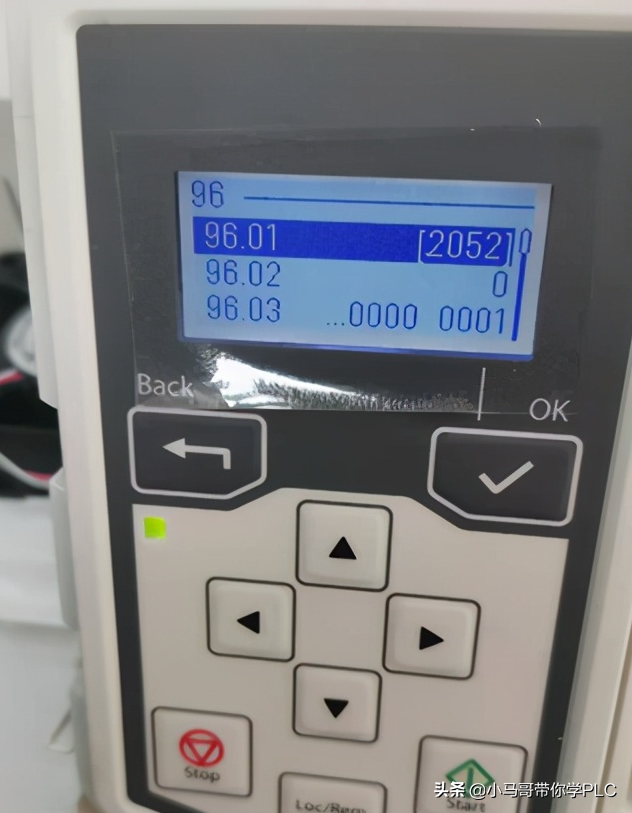

1、中英文设置96.01=2052;
2、启用MODBUSRTU功能58.01=1;

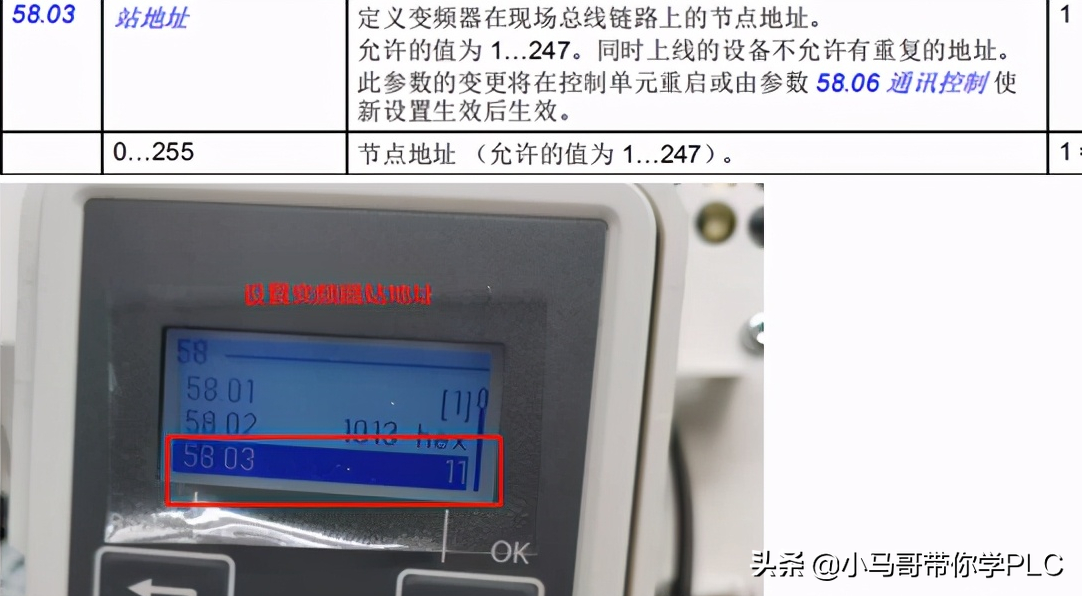

3、设置变频器通讯地址58.03=11;

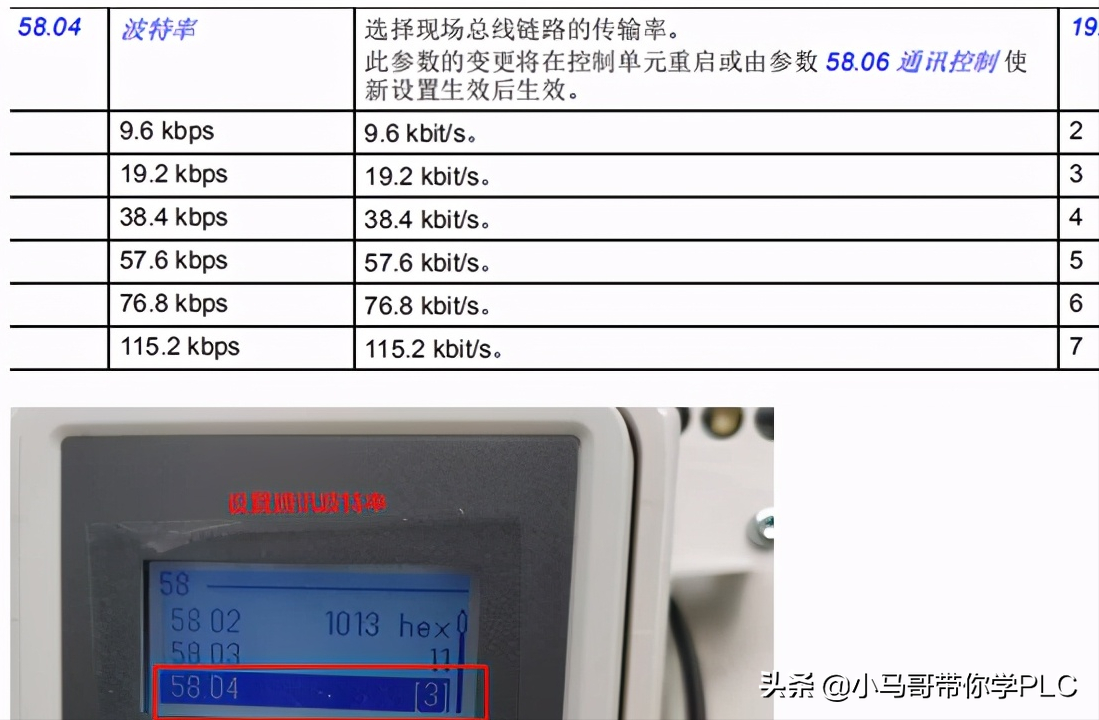

4、变频器通讯波特率设置58.04=3（19.2kbit/s）

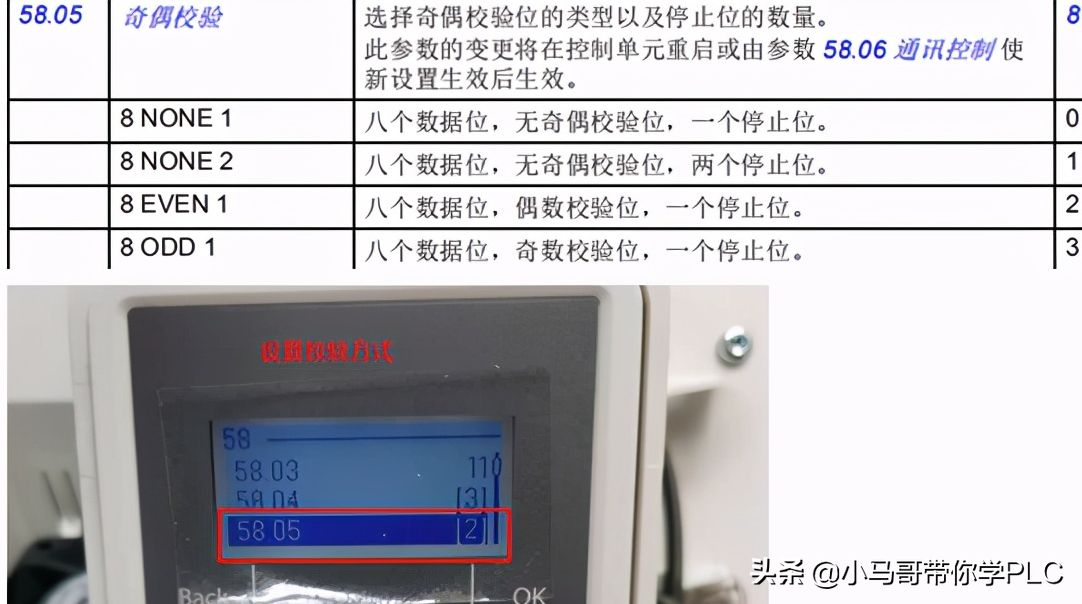

5、变频器设置通讯校验方式58.05=2（偶校验，1停止位）
6、变频器通讯控制设置5806=0（已启用，正常运行）

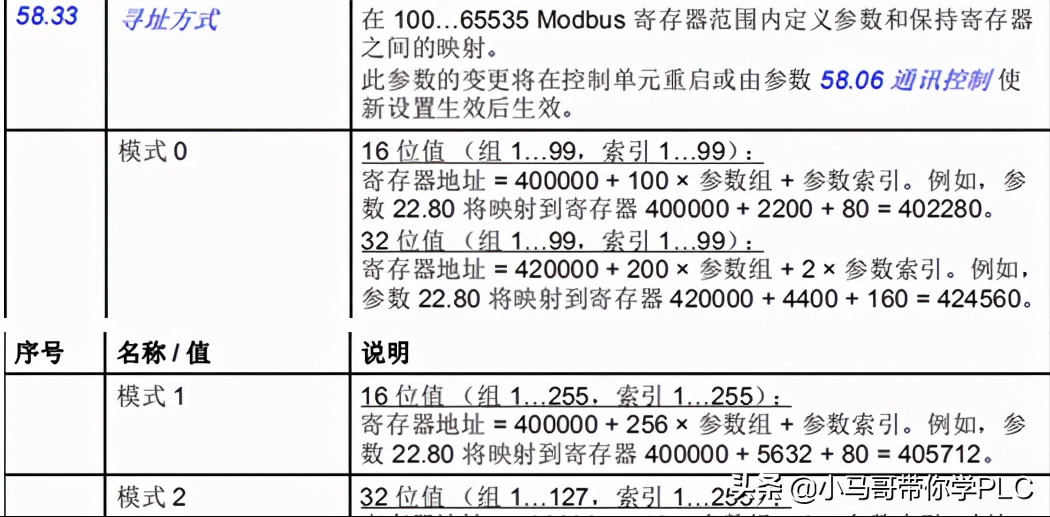

7、变频器寻址方式默认选择58.33=0（默式0）

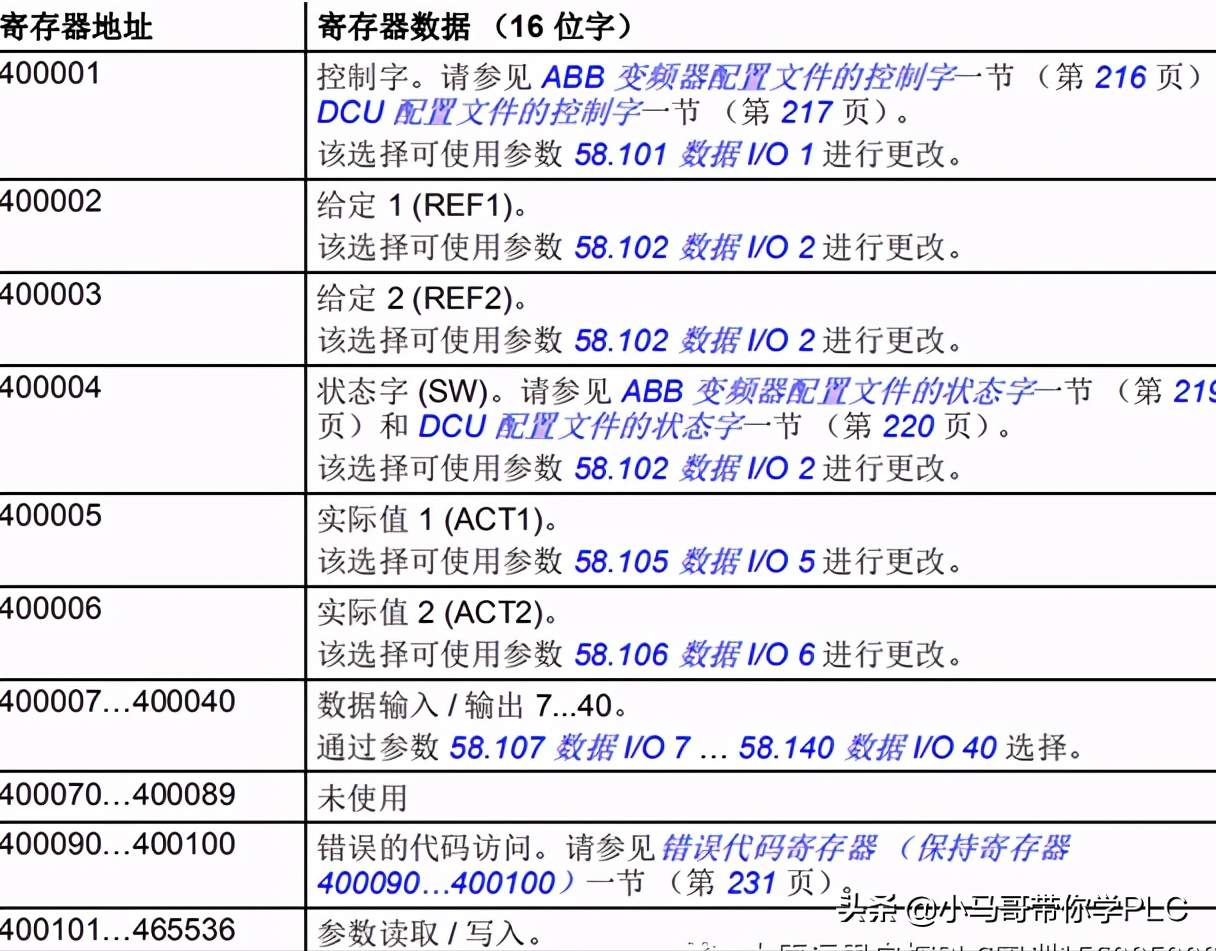

8寄存器地址参考
访问的地址为：
40106输出频率
40107电机电流
40111直流电压
三\DCS参数设置

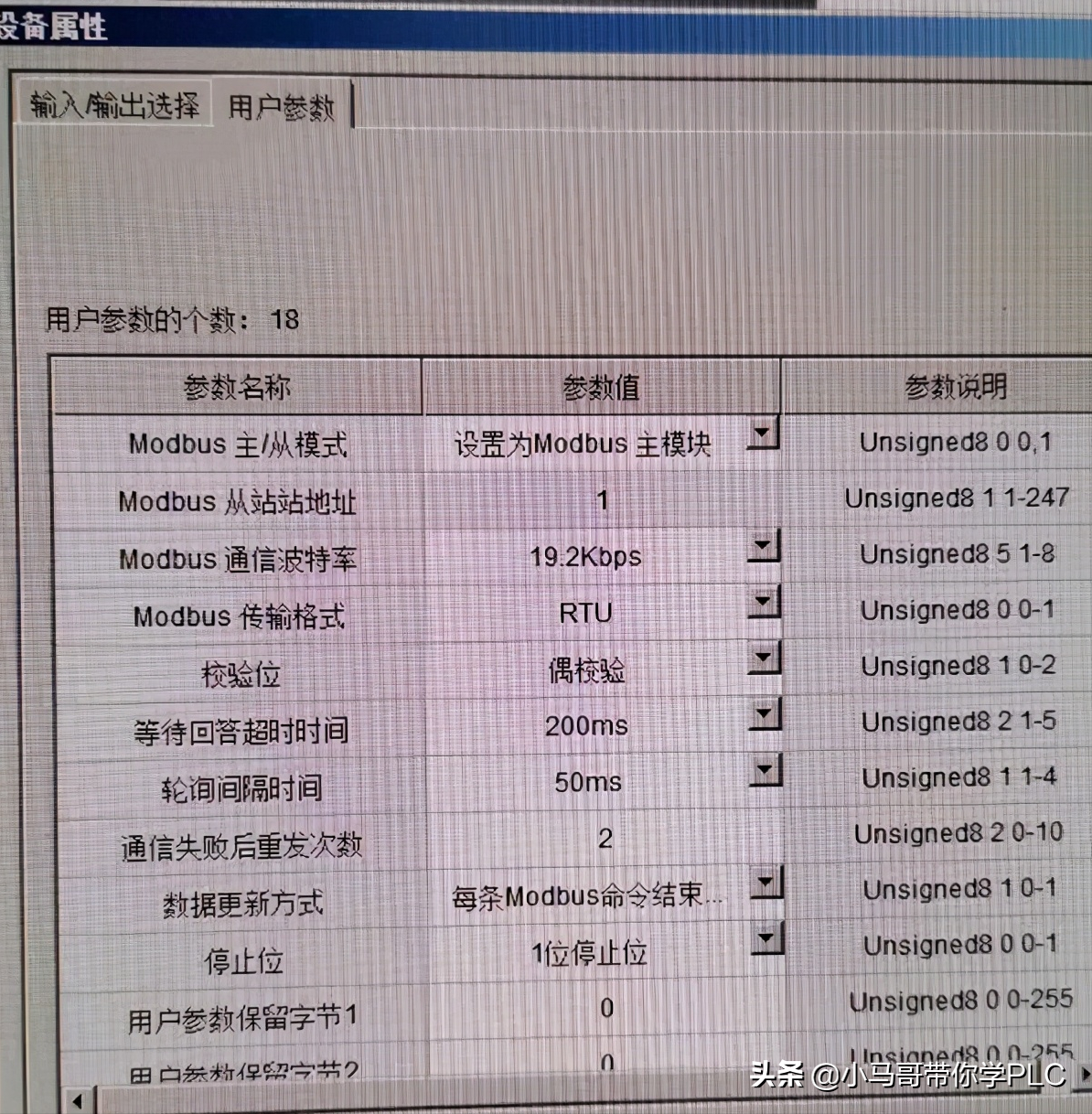

1、和利时DCS（K系列）通讯模块设置
2、添加直流电压地址：40111

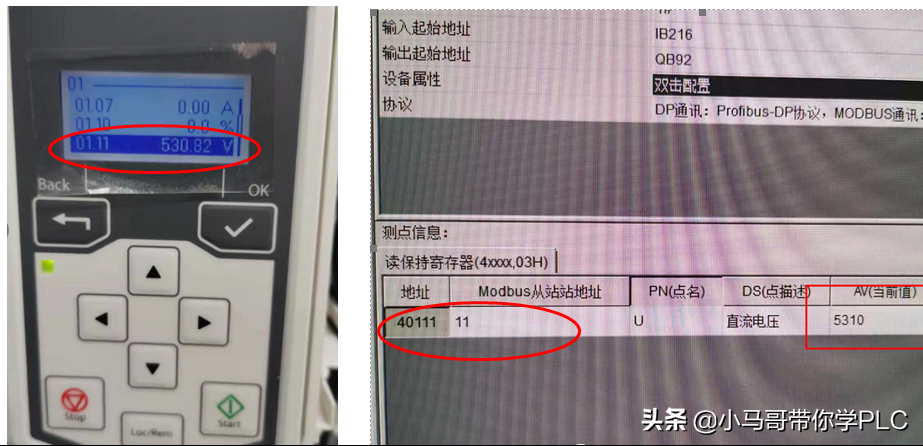

3、测试结果
