PID运算指令：
该指令助计符，指令代码，操作数，程序步如下表：

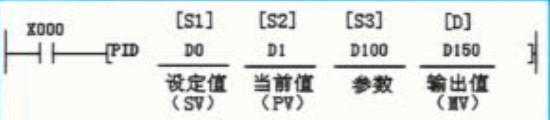

指令含义：
D0为设定值即为我们给定的值，D1为当前值，D100为PID在运算中所需要的一些参数，这里共有25个数据从：D100~D124，D150表示的为输出值。
PID计算公式：

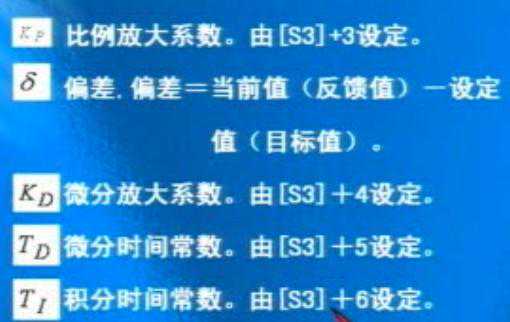

含义：
在这里我们要注意PID调节可分为：比例调节，积分调节，微分调节。
比例调节：是按比例反应系统的偏差，系统一旦出现了偏差，比例调节立即产生调节作用用以减少偏差。我们举例来说就是：比如我们现在装一桶水，一桶水为10L，一次加2L，那么按照比例调节的话5次就加满了。但是如果这个桶有个洞，每次加水就漏0.5L。那么加满就会漏掉2.5L，这就是稳态误差。也是比例积分的不足，比例积分会产生稳态误差，并且调节不了。（我们在市面上看到很多变频空调就是这样，调节恒温在20度，其实就只有19度，也就是这个原因）
积分调节：是使系统消除稳态误差，提高无差度。因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。还是用上面这个例子来举例，当我们发现加到10L后发现漏掉了2.5L,只有7.5L。因为每次加水的话会有0.5的误差，那么如果我们引入了积分调节的话，就会在每次加水的时候再多加0.5L，这样加5次后，原来漏掉的2.5L水就被补回来了。
微分误差：微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在偏差还没有形成之前，已被微分调节作用消除。这个我们可以这样理解，当我们加入了微分误差后，比如你想多加水，那么程序知道后就会减少水加入，如果你想少加水，那么程序就会控制多加水。
如果我们把这三种调节方式加起来就变成了我们所说的PID控制。
下面我们来看看使用这条指令的注意事项：
(1)该参数表需占用25个数据寄存器
因而首元件号不可大于D7925。本指令在编程时可多次使用，但应注意各PID环节占用的数据寄D不可重复。PID指令有特定出错码出错标志为M8067.相应的出错码存放在D8067.
(2)PID参数表占用[S3]指定的首元件
开始的连续25个数据寄存器。请用保持型数据寄存器以保持所设参数。参数表中一部分是必须由用户在PID运算前用指令写入的，一部分留作内部运算用，还有一部分是存放运算结果的
[S3]：采样时间(TS:)1~32767(ms)
[S3]+1动作方向(ACT)，bito---0:正动作，1:逆动作
正动作是指当前值大于设定值SV时.加大执行量。例如空调控制，空调未启动时室温上升，超过设定值，则启动空调。
逆动作是指当前值小于设定值SV时加大执行量。例如加热炉，当炉温低于设定值时必须投入加热装置以升高炉温.
1:输入量报警ON1:输出量报警ON
bit1—0:输入量报警—1；输出量报警ON
bit2—0:输出量报警OFF—1；输出量报警ON
bit3—保留
bit4—O:自动调谐0FF—1；自动调谐ON
bit5O:输出值上下限设定OFF
1；输出值上下限设定ON
bit6~bit15保留
另外，请不要使bit5和bit2同时处于0N
[S3]+2输入滤波常数(a)0~99%
0时没有输入滤波
[S3]+3比例增益(KP)—1~32767(%)
[s3]+4积分时间(TI)—0~32767(%)，0时作为无穷大处理(无积分)
[s3]+5微分增益(KD)1~100(%)，0时无微分增益
[s3]+6微分时间(TD)，3~32767(X10ms)0时无微分处理
[S3]+7一[S3]+19
P1D运算的内部处理占用
[S3]+20—过程量最大增量值
0~32767([S3]+1的bitl=1时有效)
[S3]+21—过程量最大减量值
0~32767([S3]+1的bitl=1时有效)
[S3]+22—输出增量报警设定值
0~32767([3]+1的bit2=1,bit5=0时有效)另外，输出上限设定值一32768~32767
([S3]+1的bit2=0.bit5=1时有效)
[S3]+23输出减量报警设定值
0~32767([S3]+1的bit2=1,bit5-0时有效)另外，输出下限设定值一3276832767
([3]+1的bit2=0.bit5=1时有效)
调试PID参数：
1、确定比例增益Kp
确定比例增益Kp时，首先去掉PID调节器的的积分项和微分项，即令积分时间常数和微分时间常数都为零，使PID调节器成为纯比例调节。
2、确定积分时间常数Ti
比例系数确定之后，设定一个较大的积分时间常数Ti，然后逐渐减小，直至系统出现振荡，然后再反过来，逐渐增大，直至系统振荡消失。
3、确定微分时间常数Td
微分时间常数Td一般不用设定，为0即可，此时PID调节转换为PI调节。
4、系统空载、带载联调
对PID参数进行微调，直到满足性能要求。
